基于Arduino的ESP32-S3连接OneNET云平台实战指南（一）——数据流模型的设计与参数配置

已于 2025-03-28 19:00:20 修改
阅读量1.4k 收藏 15
点赞数 37
分类专栏： 基于ArduinoESP32-S3连接OneNET云平台指南 文章标签： 嵌入式硬件 单片机
于 2025-03-17 07:00:00 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_35540725/article/details/146284486
版权

提示：文章写完后，目录可以自动生成，如何生成可参考右边的帮助文档

文章目录

前言

本系列将以0基础新手视角，完整演示从账号注册到云端数据可视化的全流程，涵盖数据流的模型设计、MQTT协议配置及代码实现。建议搭配Arduino IDE 2.0+和ESP32-S3开发板使用。

（一）本文为OneNET云平台的数据流模型设计与参数配置

一、前期准备

1.1 硬件配置

需准备ESP32-S3-DevKitC-1开发板（38号引脚连接LED灯）

1.2 软件环境配置

安装Arduino IDE 2.0.2
添加ESP32支持包
安装PubSubClient库（工具→库管理→搜索PubSubClient→安装）

二、OneNET云平台配置

2.1 注册账号与创建产品

1.访问OneNET官网完成注册
OneNET云平台官网
2.进入右上角“开发者中心”
3.点击“产品开发”→点击“创建产品”
在这里插入图片描述
4.点击“产品品类”→下滑至“其他行业”。（不建议选别的选项。“其他”是最空白的产品，便于操作）
在这里插入图片描述

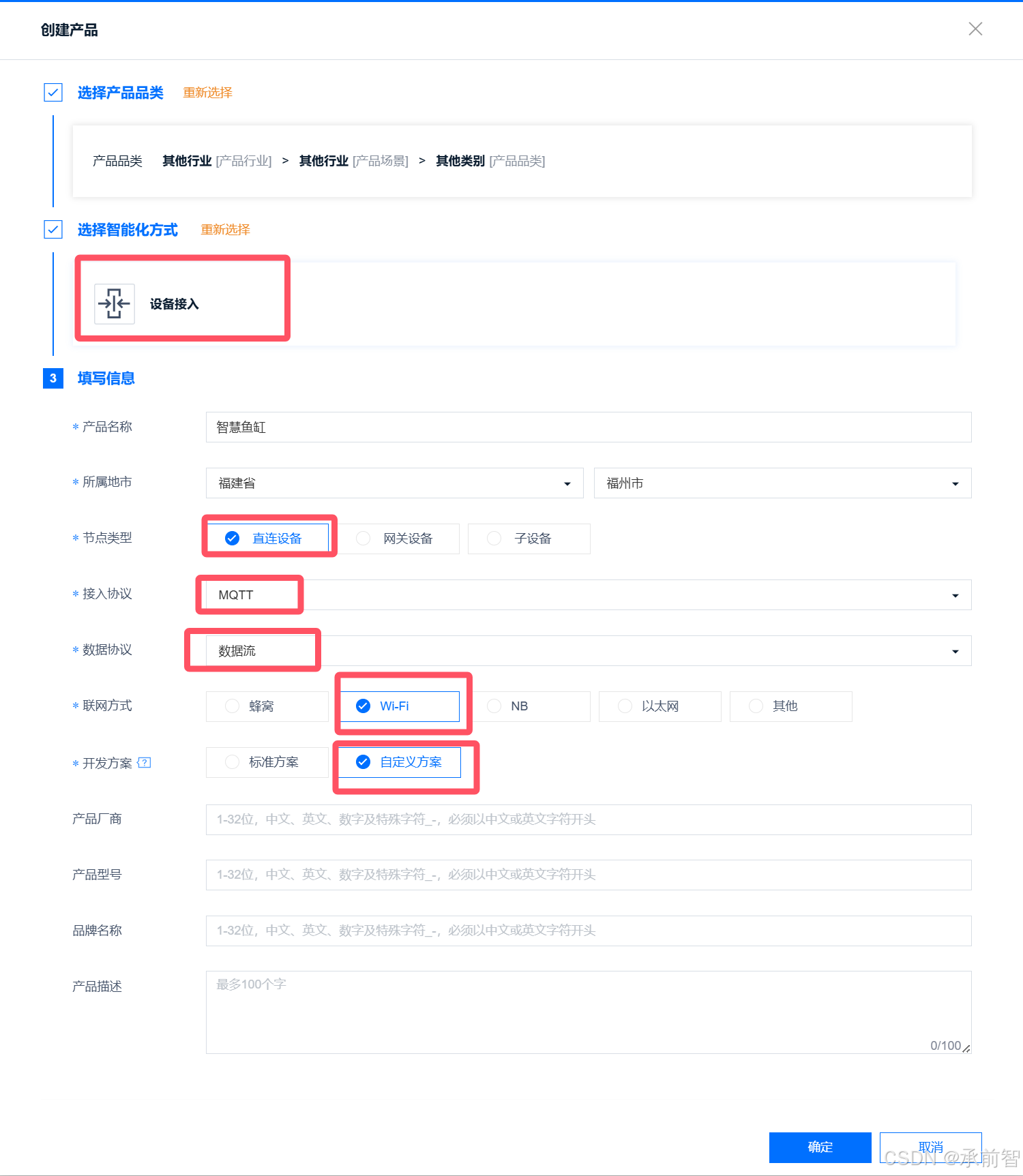

5.《红色框住的东西，不能改变》，名字和地址可随意。
在这里插入图片描述

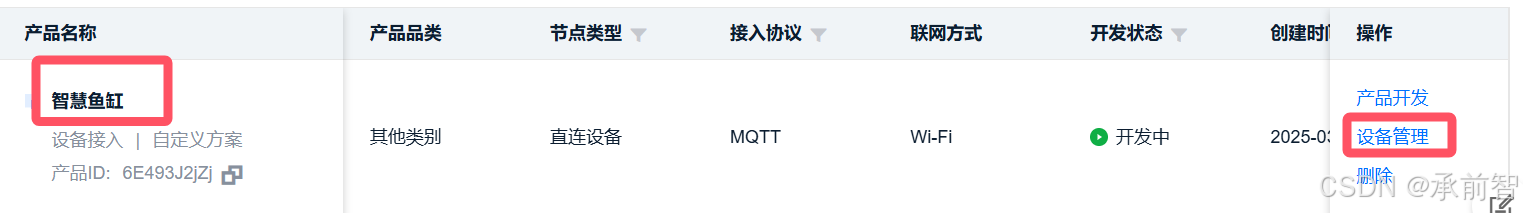

6.点击“设备管理”
在这里插入图片描述

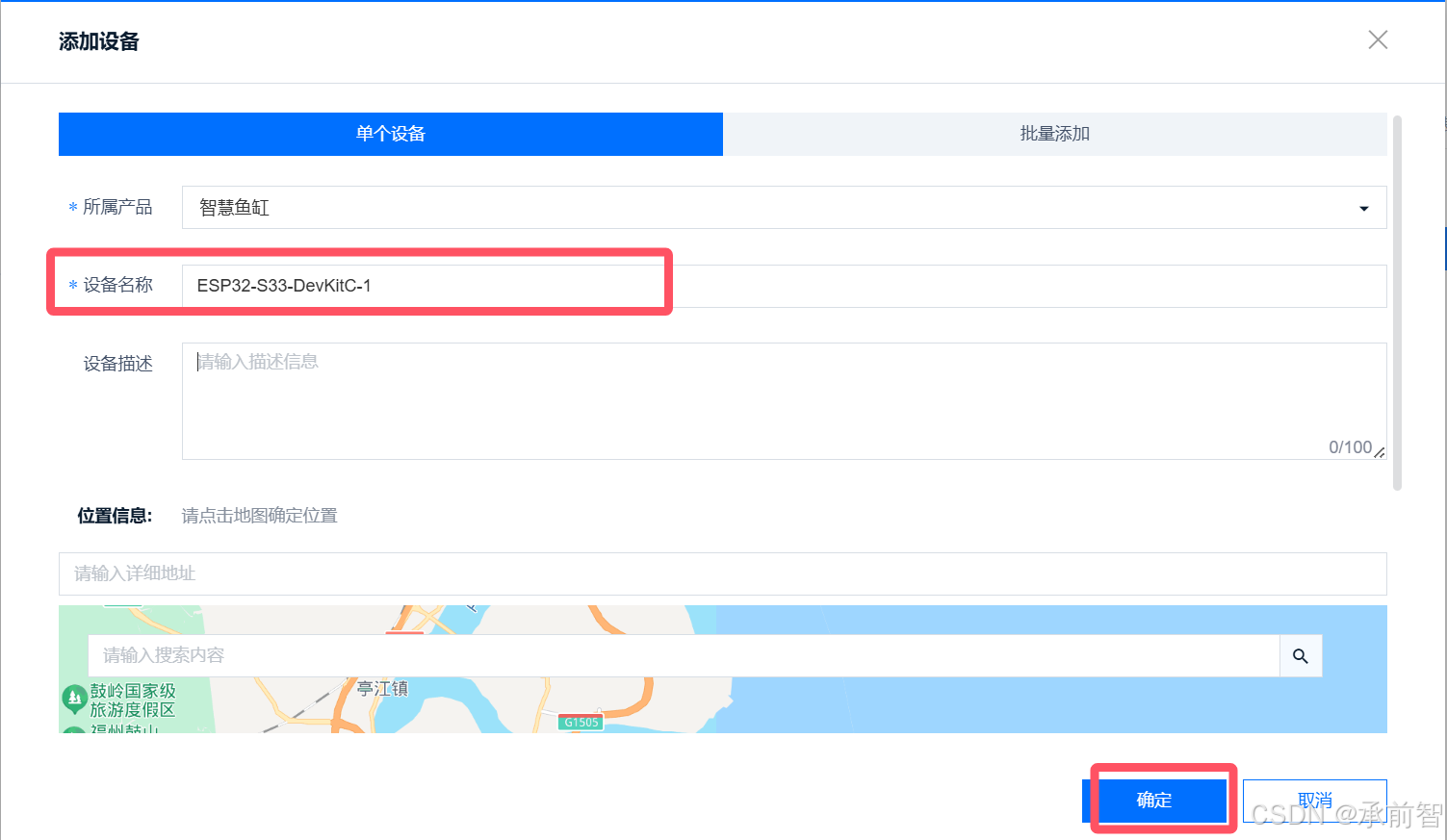

7.点击“添加设备”→填写设备名称“test”什么的，都行→点击“确定”（简述，位置信息可不写）
在这里插入图片描述

2.2 数据流模型设计与参数配置

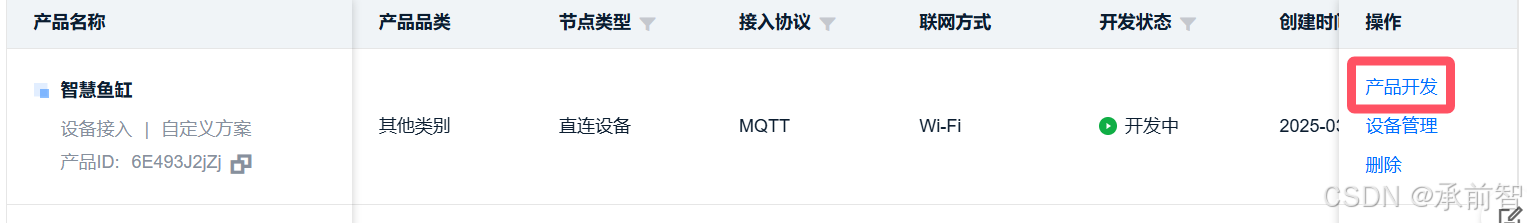

1.点击“产品开发”
在这里插入图片描述

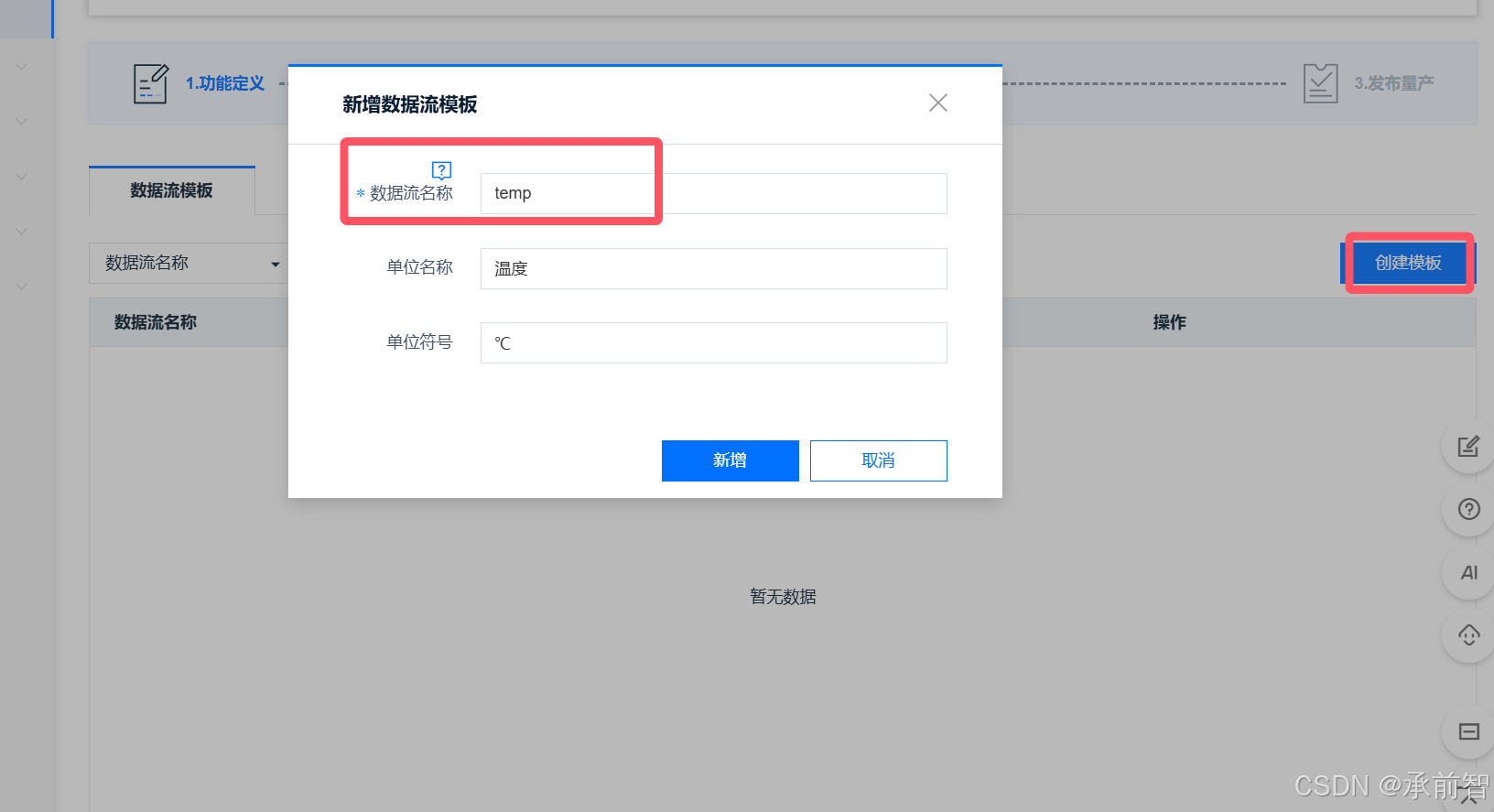

2.点击“创建模板”，输入DHT11的温度湿度标识符：temp，humi
在这里插入图片描述
数据流模型设计与参数配置

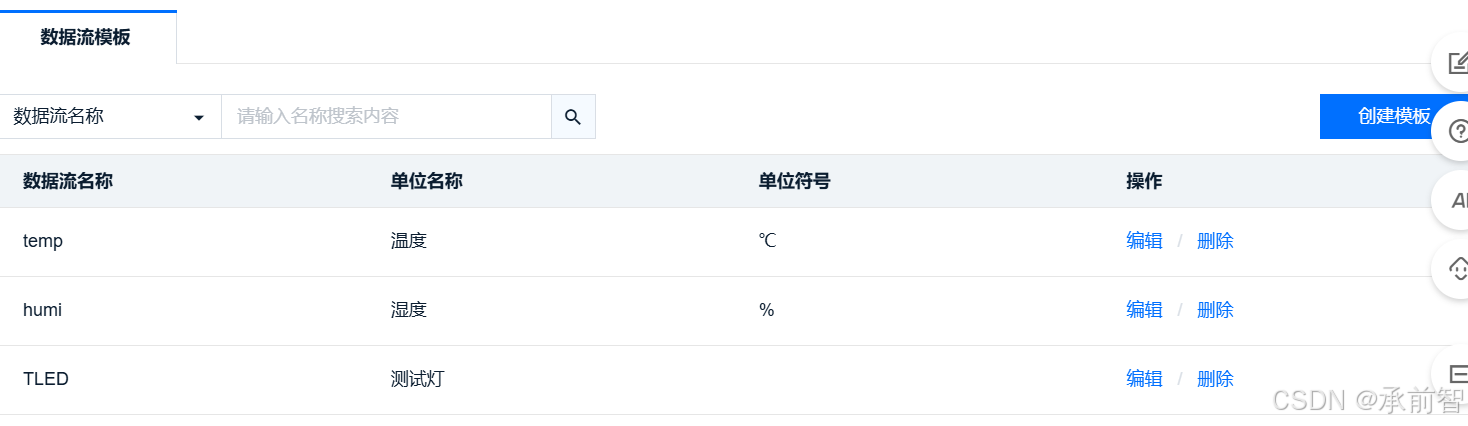

注：再添加一个测试灯，测试平台下发指令。
在这里插入图片描述

三、记录数据

用文本txt记录一下所需数据

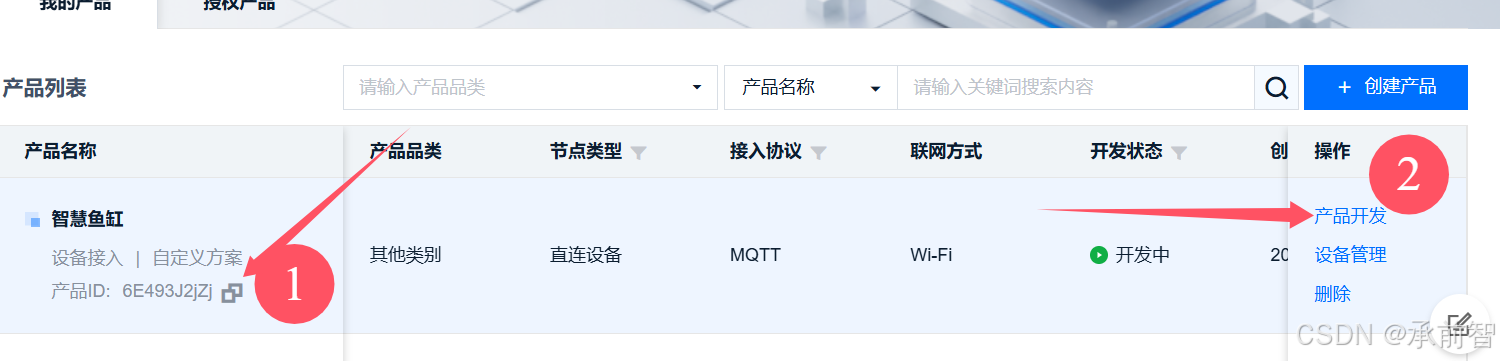

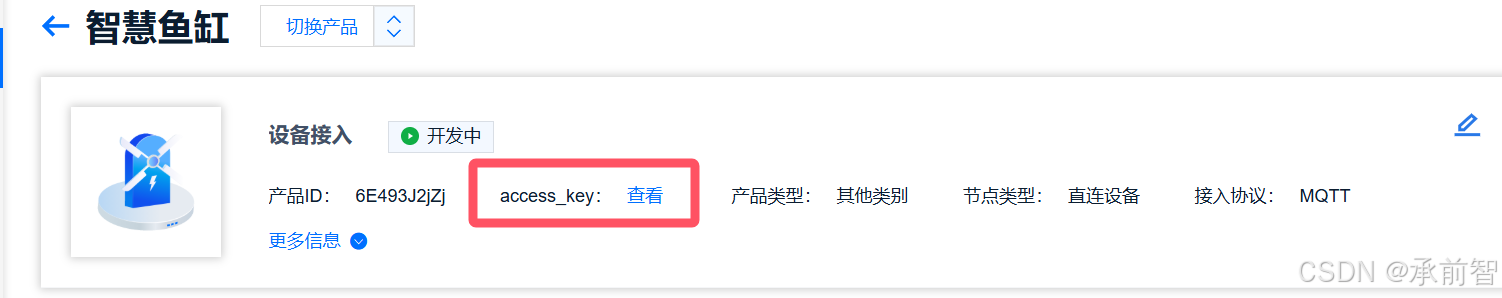

1.产品开发页面，进入产品开发，查看 产品ID 和 access_keyz
在这里插入图片描述
在这里插入图片描述

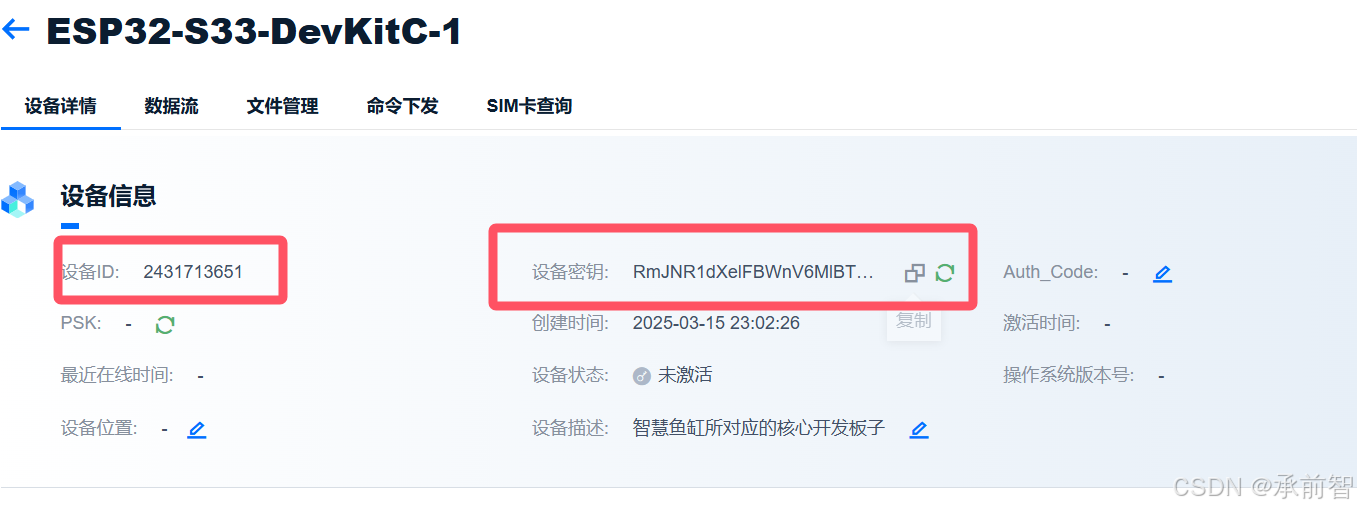

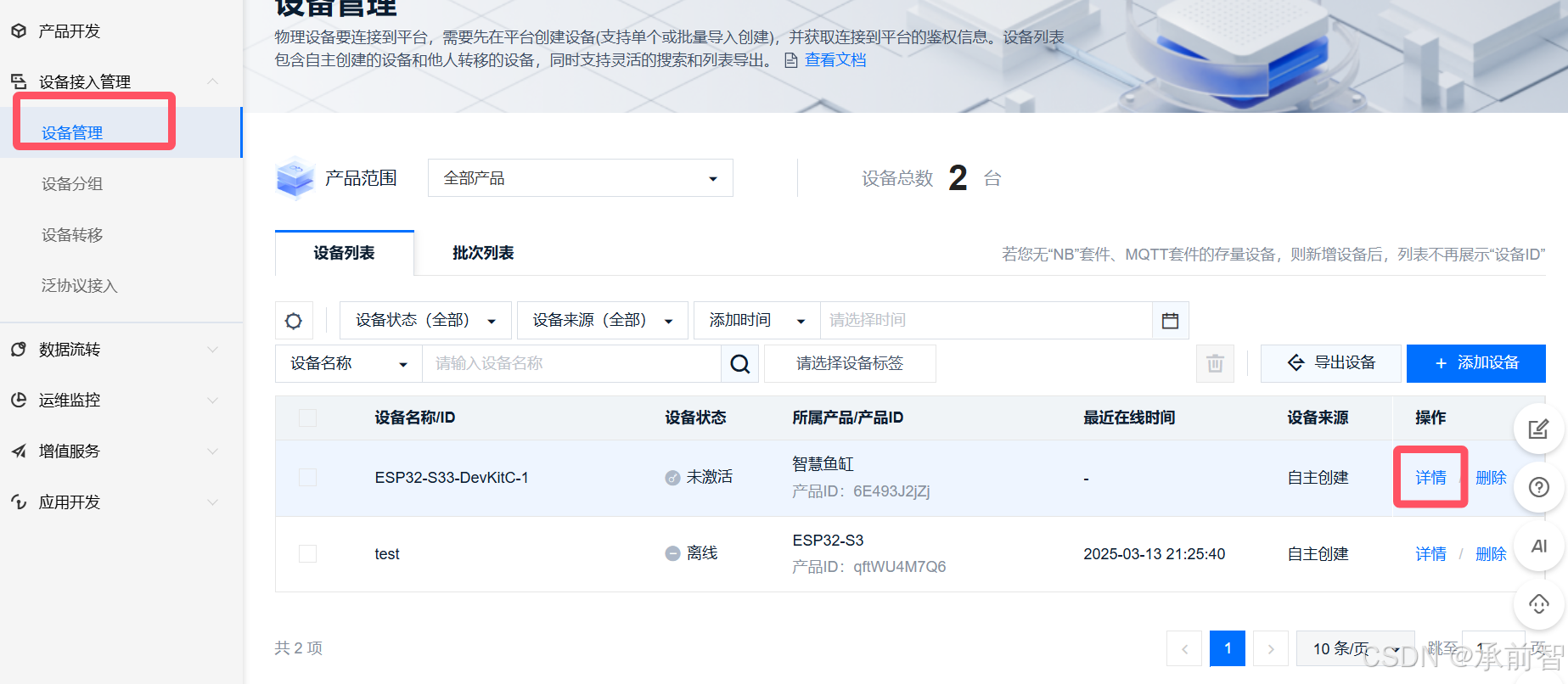

2.设备管理页面，进入详情，查看 设备ID 和 设备密钥
在这里插入图片描述
在这里插入图片描述

产品ID:6E493J2jZj
产品access_key：Ial7c49xBYEvnTf7TzmXE2/fhb0RgctHawuBITe9P30=
设备名称：ESP32-S33-DevKitC-1
设备ID:2431713651
设备密钥：RmJNR1dXelFBWnV6MlBTWVRWWFkxMllLTnlUY0JVZ20=

总结

本文搭建了OneNET云平台的基础环境和数据流模型，下篇文章将讲解对应的Token获取和ESP32连接云平台。
