计算机组成原理32位快速加法器

计算机组成原理32位快速加法器

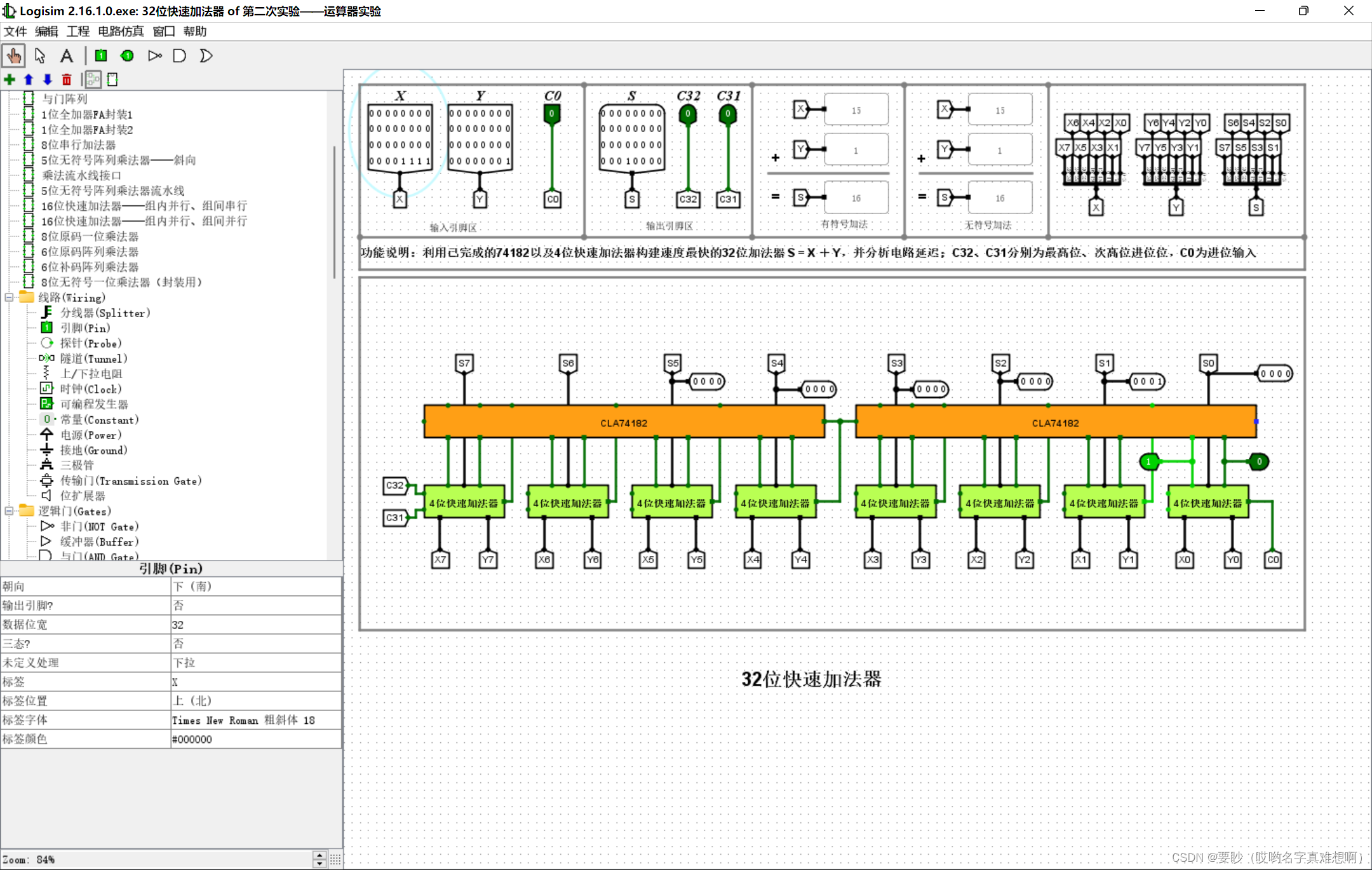

先看电路图！

很显然，又看不懂
先从简单的开始分析!
好！就决定是你了！4位快速加法器！！！
先仔细看一下4位快速加法器的输入输出

这个X0和Y0是啥？？？

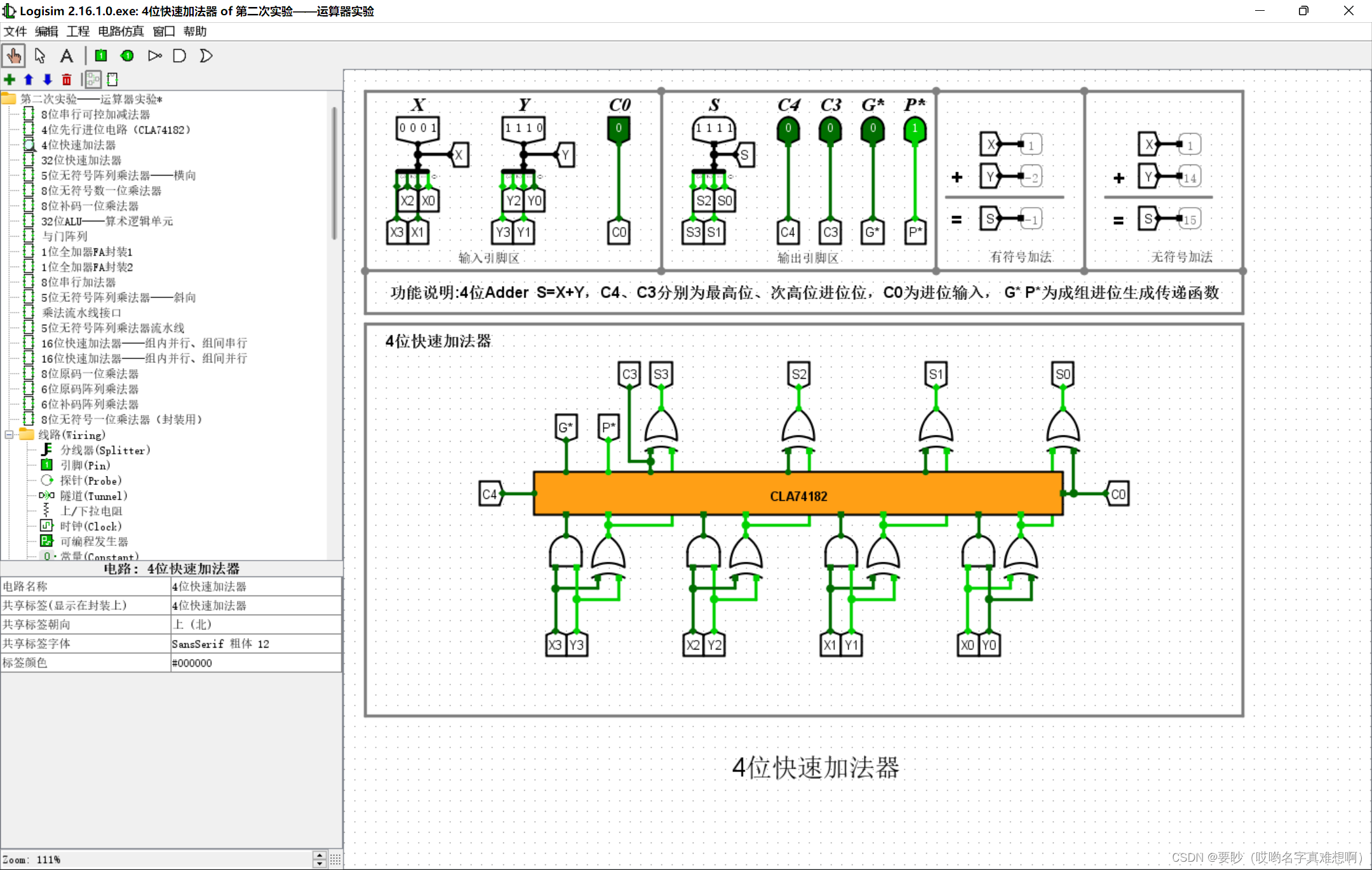

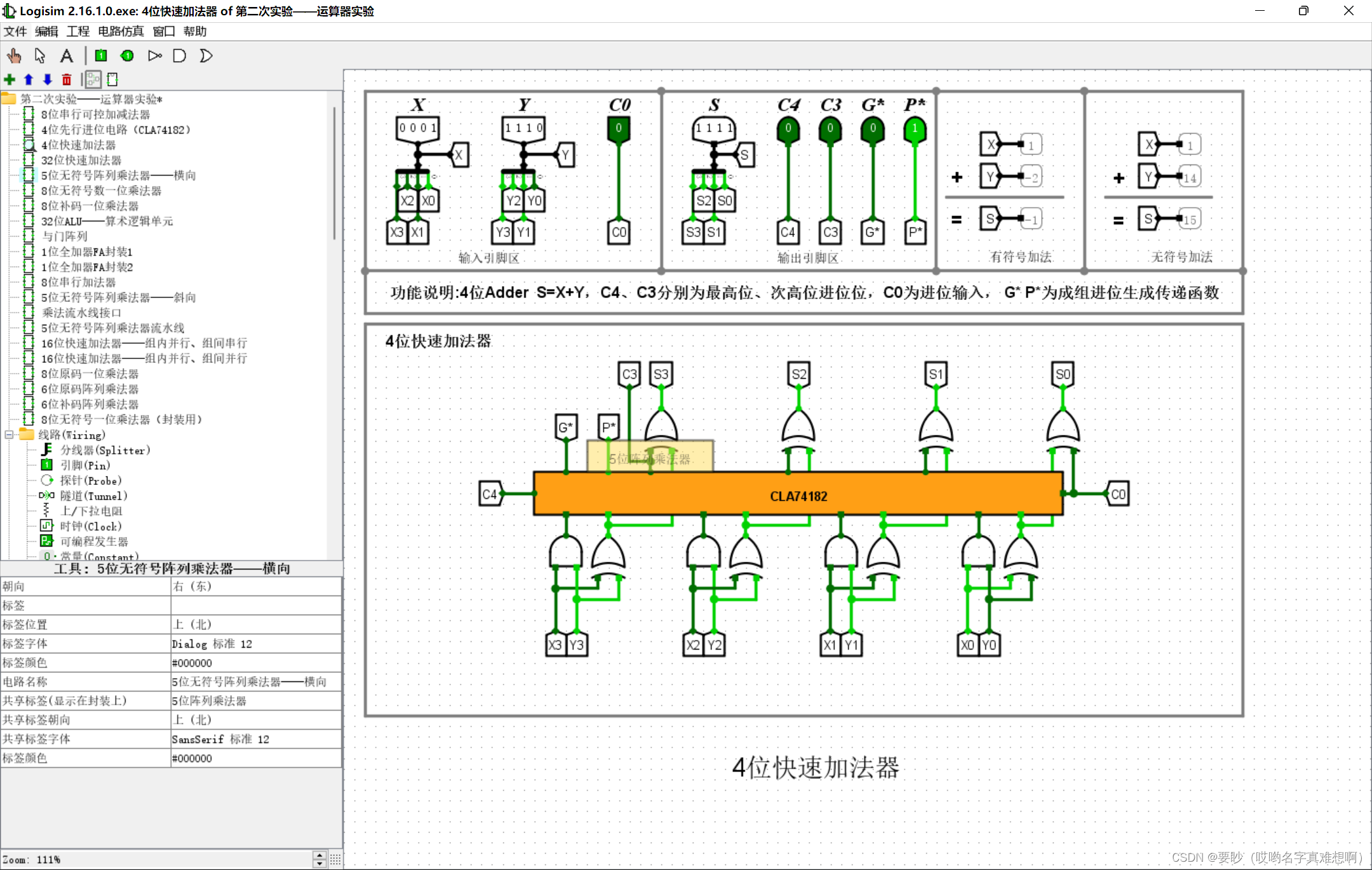

我们先看4位快速加法器的内部构造

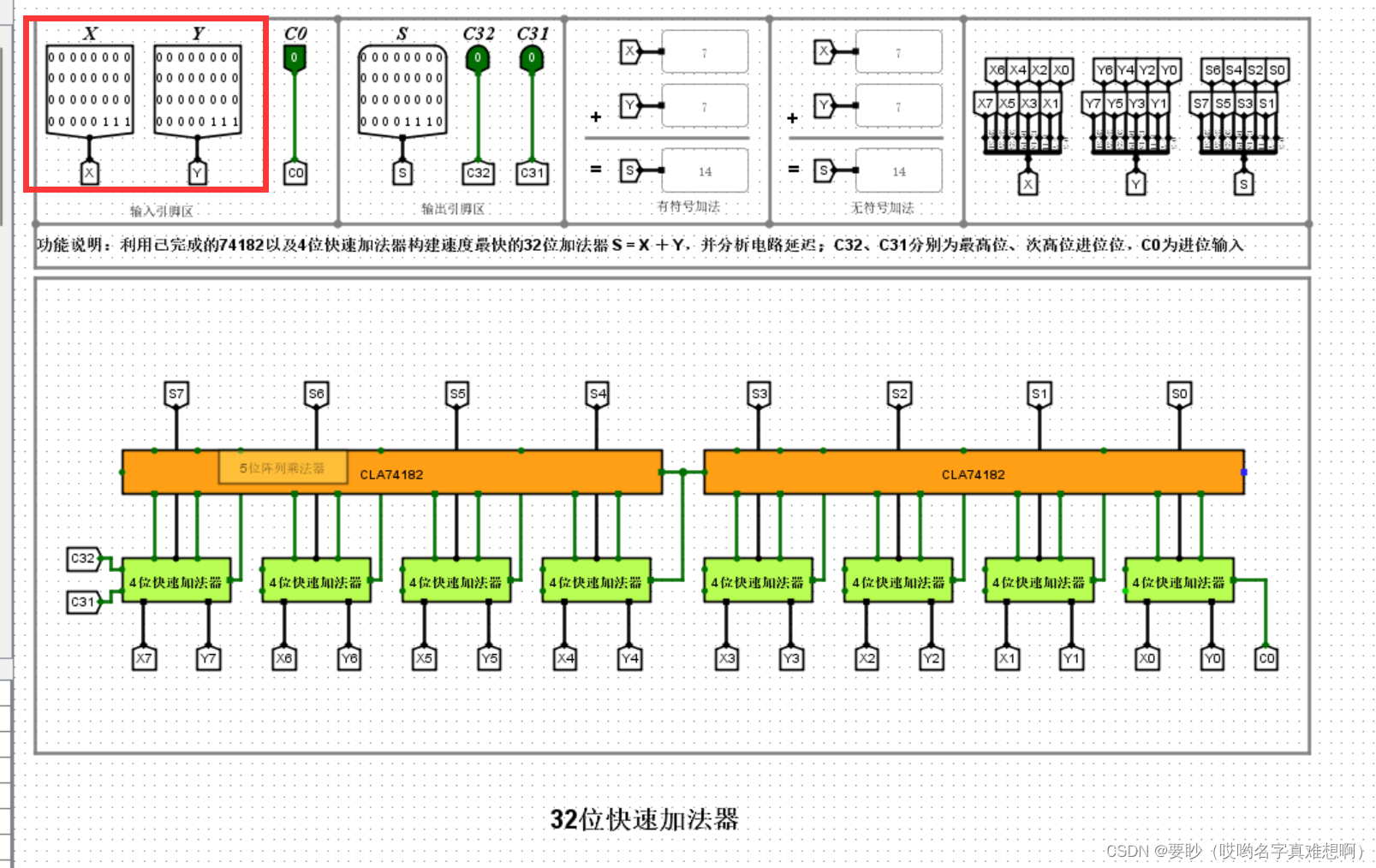

嗷，就是要算的四位数字嘛，只不过我们没把这个X0分开写成x0 x1 x2 x3而已。验证一下，在32位加法运算器中一共有8个X，每个X其实代表四位数字，那么一共有32位，正好

所以4位加法器下面的两根线搞清楚了，其实是输入了两个4位数字
那么右边那个是什么？
很明显啦，就是低位的进位
那上面三根呢？

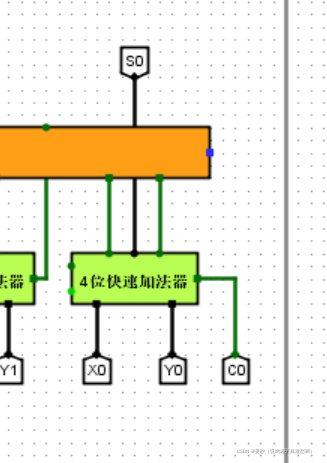

我们注意到，上面三根中的两根绿色的其实连接了两个东西，一个是CLA一个就是4位快速加法器

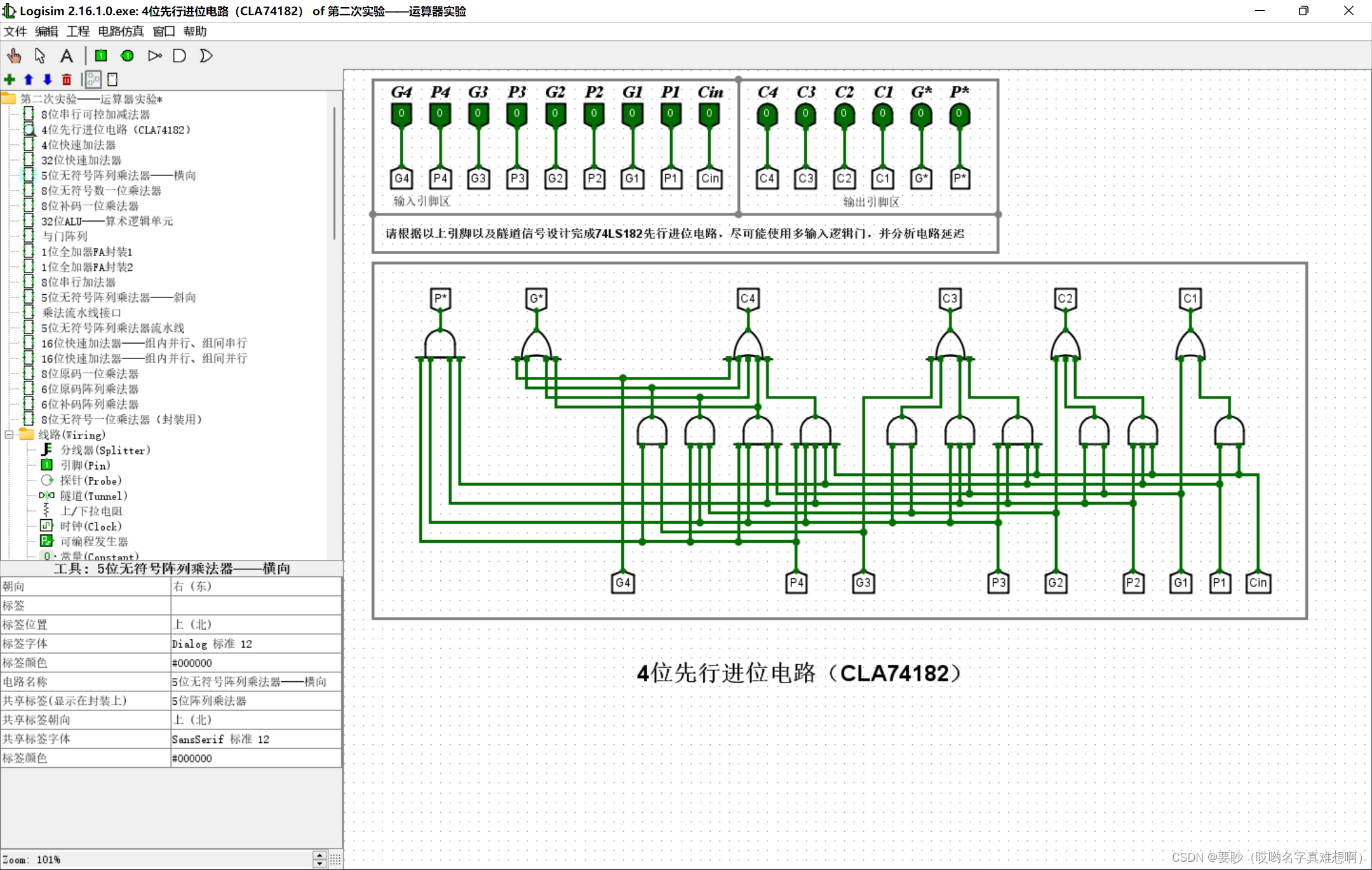

我们要根据CLA的输入和4位快速加法器的输出相结合来看，找出两个共同的东西，那就一定是那两根绿色所代表的意义。

CLA

4位快速加法器

所以一对比就能看出来，四个4位加法器输出P1，G1，P2，G2，P3，G3,P4,G4给CLA，那么那两根绿色代表的就是Pi,Gi.(这套娃套的属实是妙蛙妙蛙)，所以其他的就也同理可得了。

刚刚我又爬去验证了一下确实是

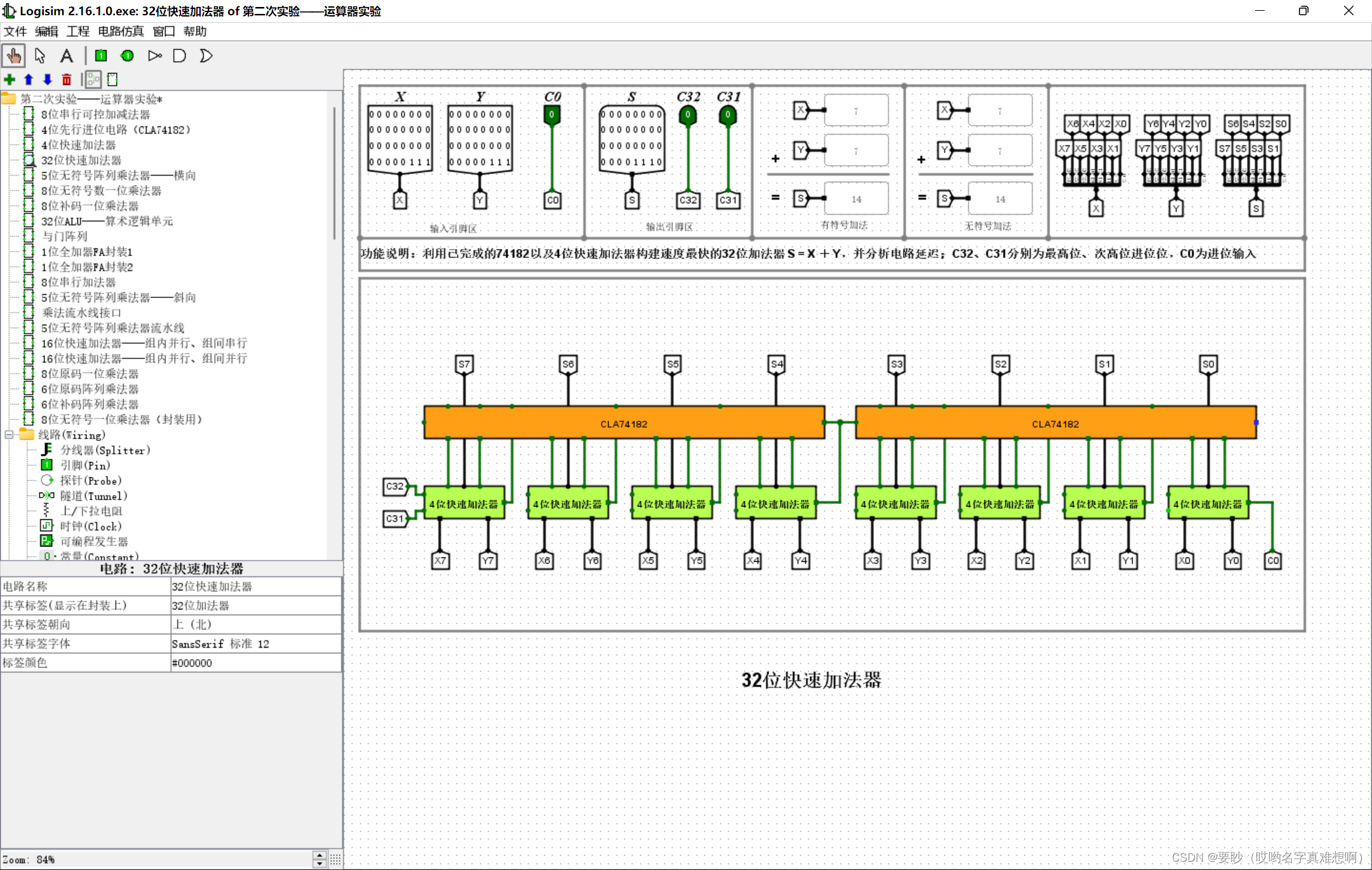

我把X最低四位设为1111，Y最低四位设为0001
还在第一个4位快速加法器加了两个引脚，来看一下这两根线是不是输出P和G
确实哈P*=P4P3P2P1，算出来是0
G*=G4+P4G3+P4P3G2+P4P3P2G1算出来是1
好耶！
