八位串行可控加减法器

要先理解八位串行可控加减法器，首先要明白八位串行加法器的原理

八位串行加法器

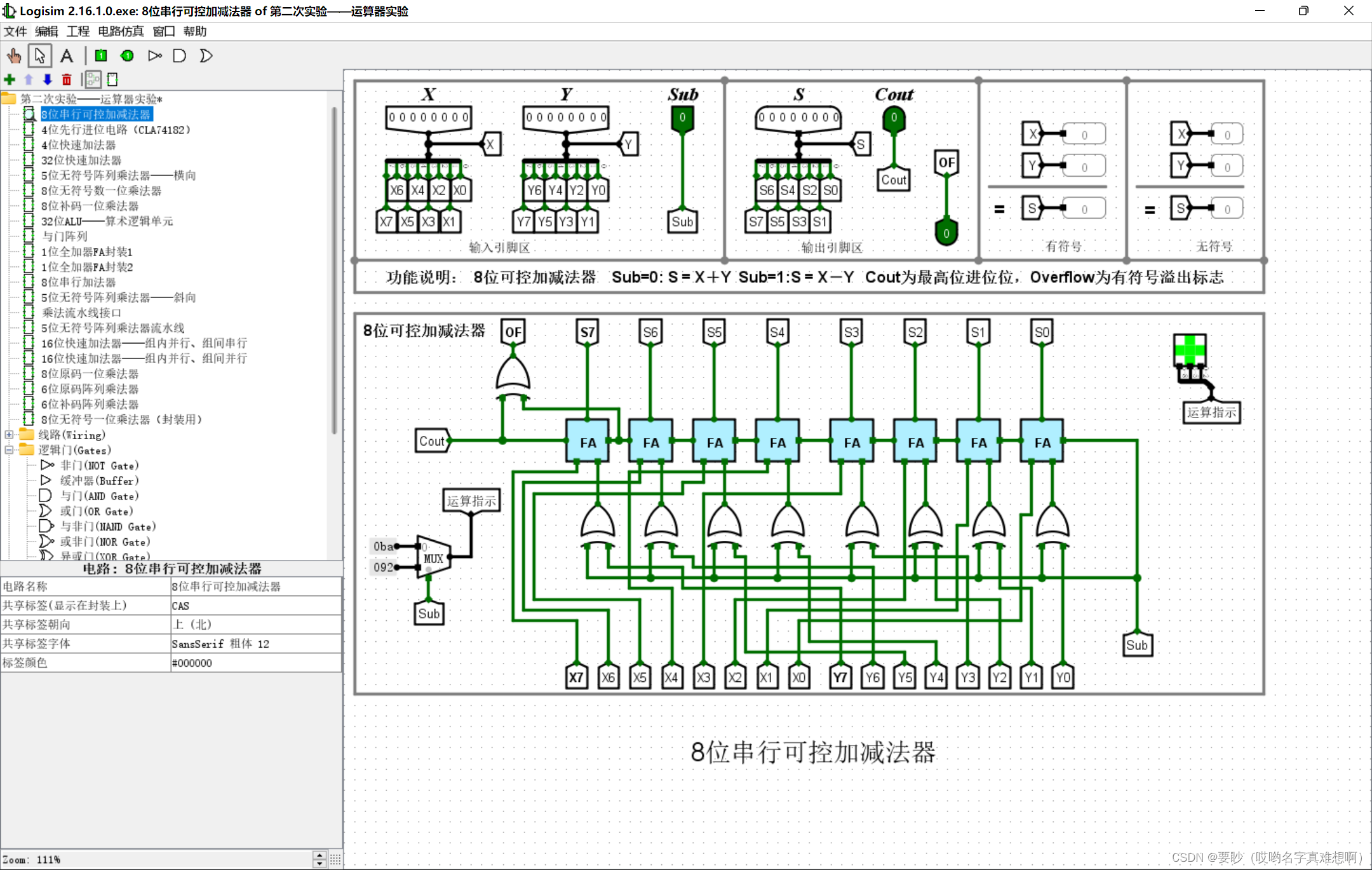

八位串行可控加减法器

可以看出相比于八位串行加法器，八位串行可控加减法器就变了一点点：右下角多了一个sub，然后Y的每一位，都跟sub异或了。
然后我们来细细分析一下为什么这么做就能实现减法了。

我们知道x+y的做法，那么x-y呢？其实x-y就是x+(-y)，我们只要算x+[y]补 就可以了。
那么[y]补怎么求呢？那就很简单了，就是对y取反再加1.
怎么样对y取反呢？其实就是把y的每一位都跟1进行异或，就可以完成了。
比如10000101，与11111111进行异或，结果是01111010，其实就是10000101取反。所以说，这里又复习到一个知识，取反就是与全一异或（好的，其实老师之前讲过但是我忘了嘻嘻所以还是要认真学，之前偷的懒迟早要还回来）
取反的问题通过与全一异或解决了，那么加一怎么办？
很简单啊，就是最开始的C0指定为1就好了，其实就是把sub输进去了，因为减法的时候sub是1嘛。

真无语，我是菜鸡，就这么个小问题想半天
