ANSYS和ABAQUS的单位制转换

目录

1. 背景

2. SolidWorks与ABAQUS的交互

3. SolidWorks与ANSYS的交互

4. 整体逻辑

5.总结

---

1. 背景

在对结构有限元分析的前处理时，尽管有限元分析软件自带强大的建模功能，但工程中的模型十分复杂，需要借助第三方软件提前建模，从而导入到有限元软件中，为进行后续处理与计算提供支持。有限元软件的单位常用分为两种：

1. mm单位制：mm-MPa-ton/mm^3；
2. m单位制：m-Pa-kg/m^3；

因为有限元的单位制是需要用户自己来决定。假设用户模型长度为10(无单位），如果用户需要模拟实际工程中10mm的结构，那么长度10意义为10mm，再设置其他参数时，如弹性模量单位应该为Mpa，以一般结构钢为例，大概为2.1e5（代指2.1e5MPa）。但用户如何更改单位，从而能精确模拟同一个工程问题，是一个问题。后续将以需要模拟10mm的结构为例，如下图。

2. SolidWorks与ABAQUS的交互

假设用户使用SW（SolidWorks）建模，使用ABAQUS模拟。模拟长度为10mm的结构件。SolidWork中可以设置单位制：选项-文档属性-单位-自定义-将长度单位改为“毫米”。

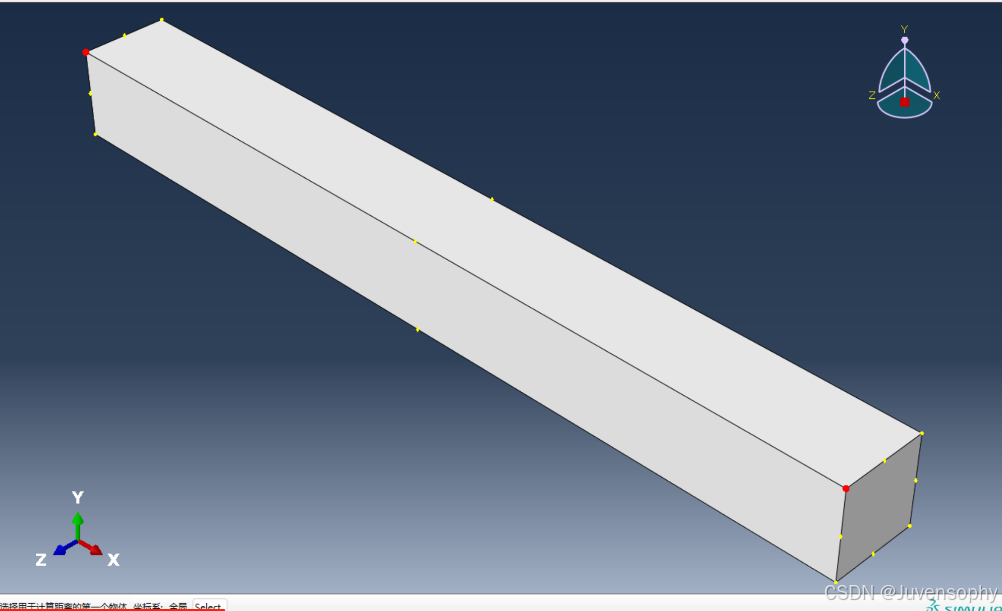

将结构件导入到ABAQUS中，ABAQUS显示长度为10，此时对应单位为mm。因为ABAQUS默认单位制是mm单位制，才将长度显示为10。

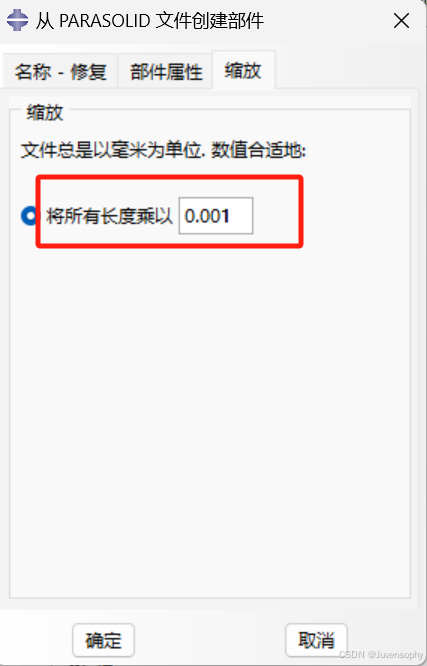

如果SW的单位为10m，导入ABAQUS显示为10E3，此时单位为未知（如果表征mm，则应该为10，如果表征m，则应该为0.01，因为0.01m（ABAQUS） = 10mm（工程））。因此要正确表征10mm的话，在导入时，需要将导入系数设置为0.001，可以将10e3放缩为10.如下图

3. SolidWorks与ANSYS的交互

与ABAQUS相同，区别是ANSYS默认单位为m（APDL，且/units,MPA，命令不起作用）。假设SW建模长度10m，导入ANSYS为10。同理，SW建模长度为10mm，ANSYS为0.01。因此如果实际结构为10mm，可以在SW建模单位设置为10m，导入ANSYS中会显示为10，此时可以将10代指为10mm。也可以将SW中的单位设置为mm，长度放缩1000倍，以免因忘记设置单位，重新建模。

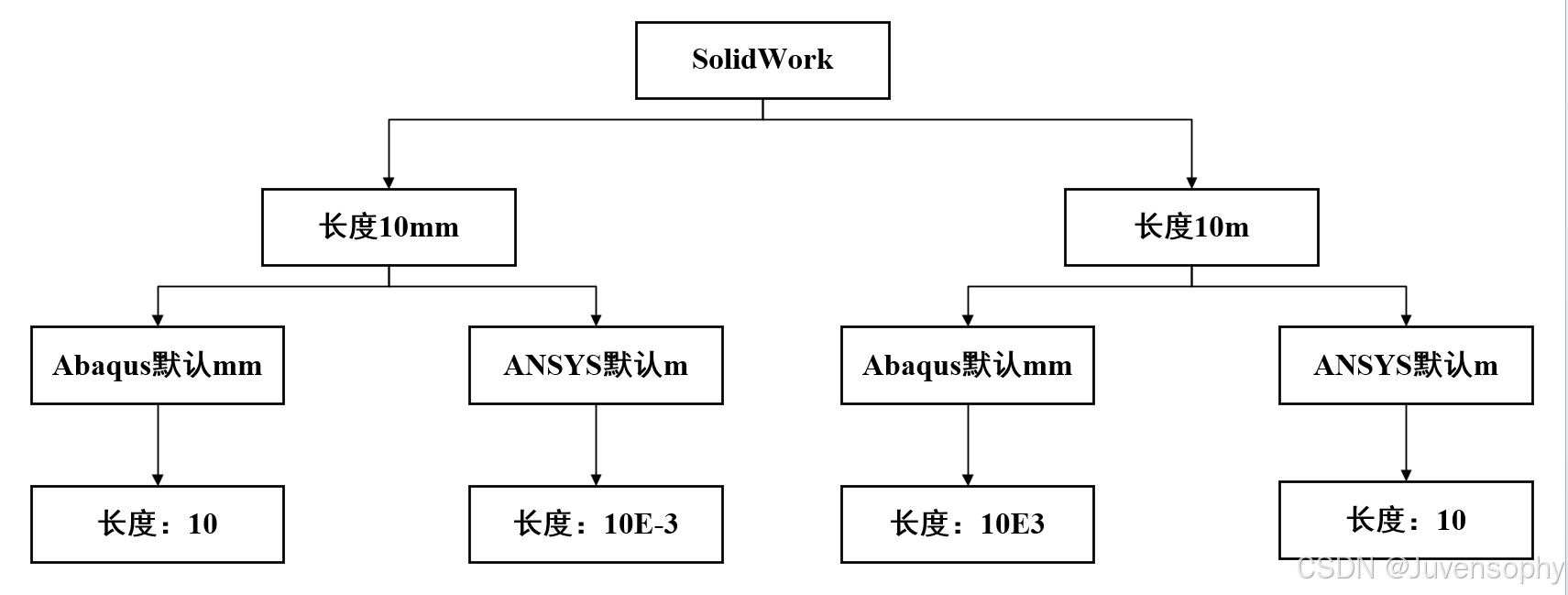

4. 整体逻辑

5. 总结

ABAQUS中默认单位为mm，SW建模单位为mm可以一一对应。如果SW中建模单位为m，则需要调整ABAQUS导入时候的放缩系数。

ANSYS中默认单位为m，SW建模单位为m可以一一对应。如果SW中建模单位为mm，则需要调整SW的长度或者单位。
