ANSYS APDL 提取应力路径分布

1 背景：

后处理过程中，需要对结构路径上的应力进行提取，并可视化。为后续工作提供信息支撑。

2 案例：

平板开孔结构，SolidWorks建模，导入到ANSYS中。

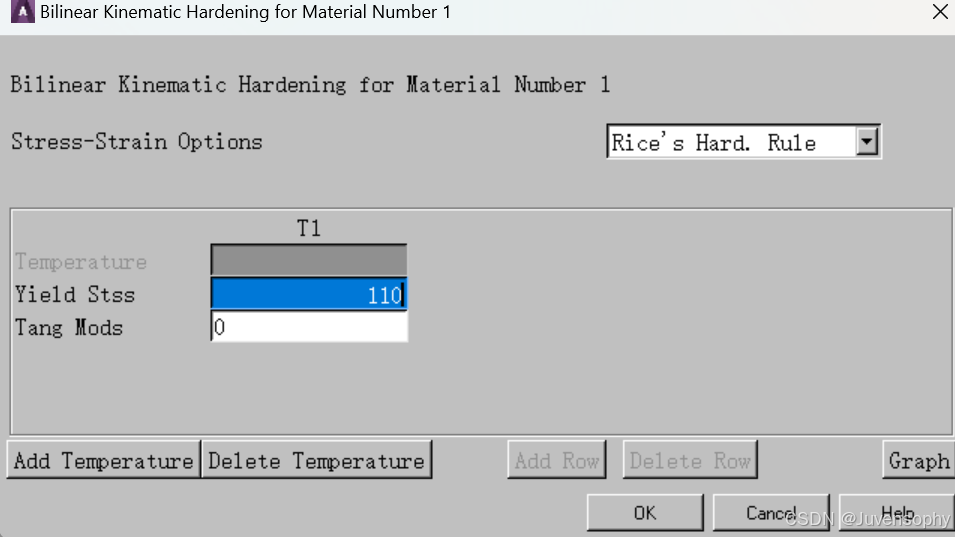

2.1 定义材料参数：

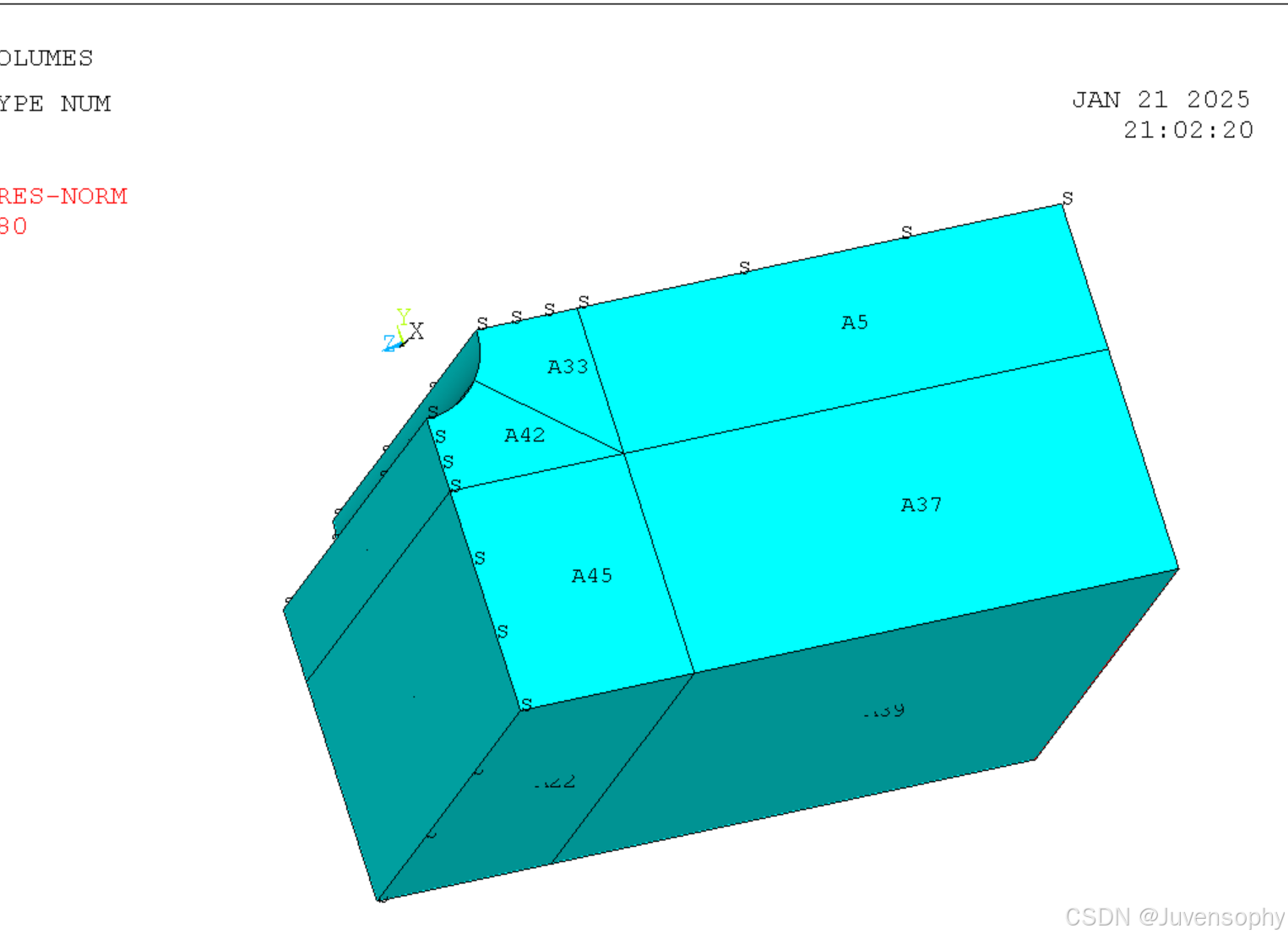

2.2 模型

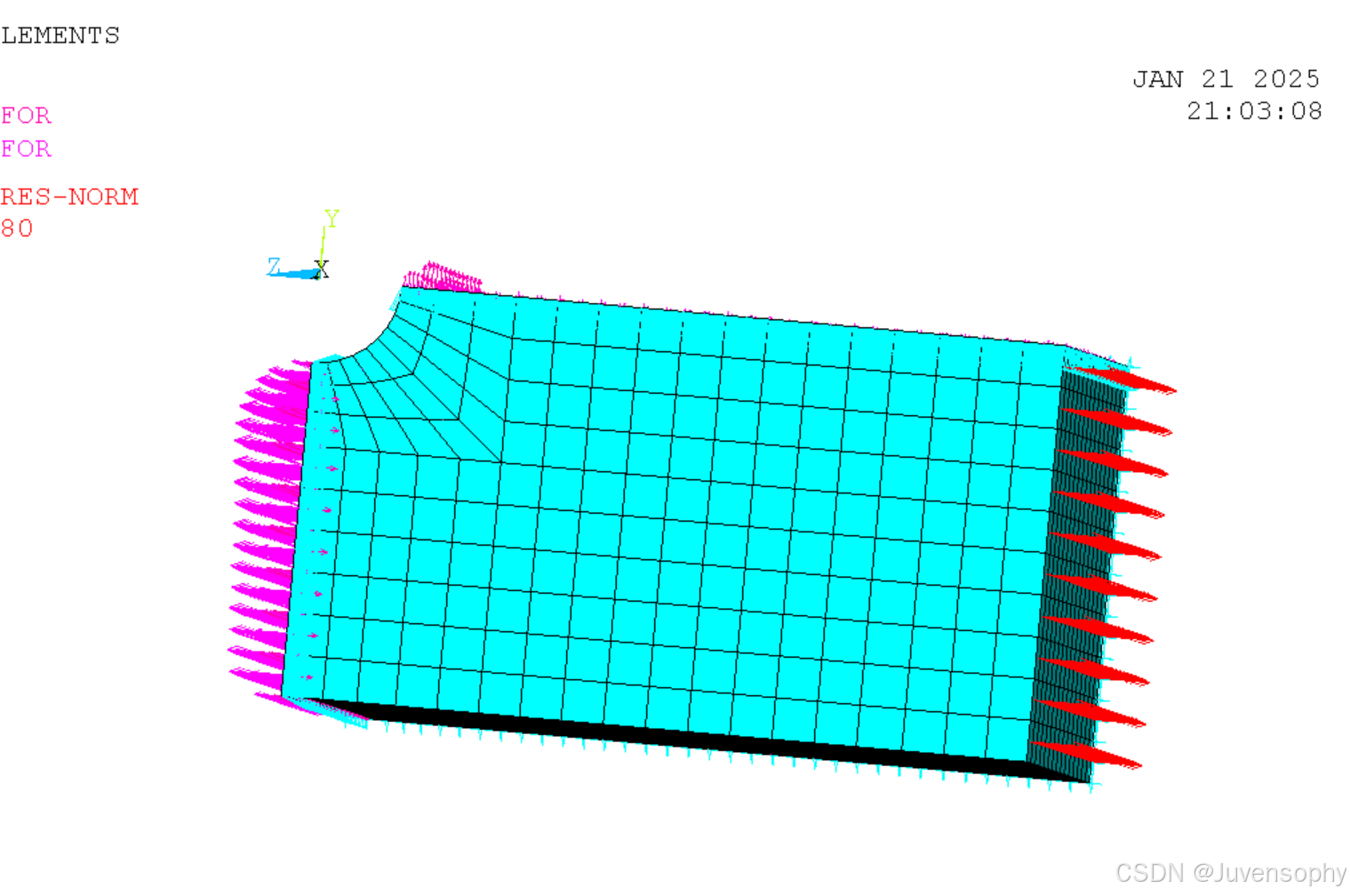

施加80MPa的拉力

2.3 求解及后处理

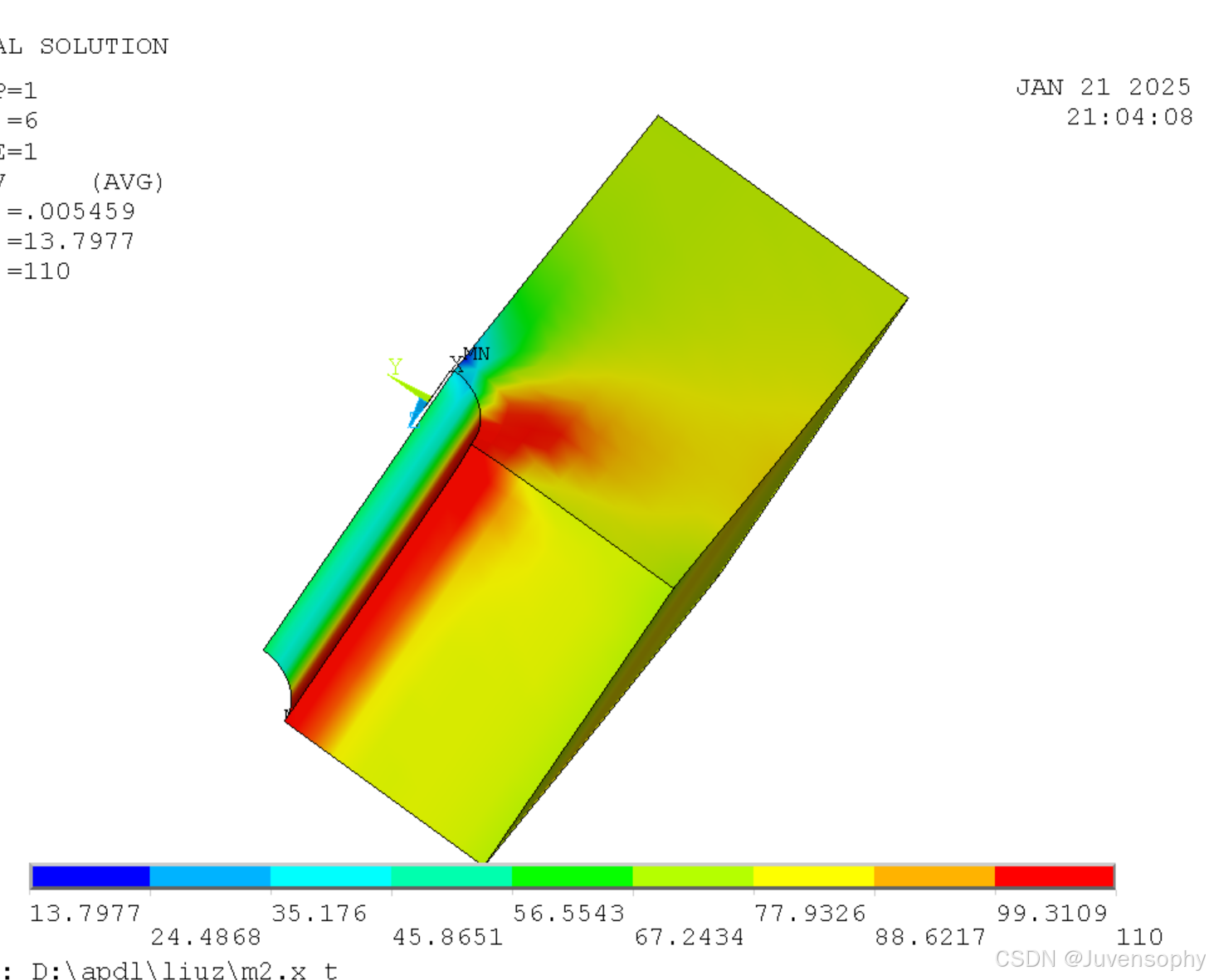

得到等效应力云图

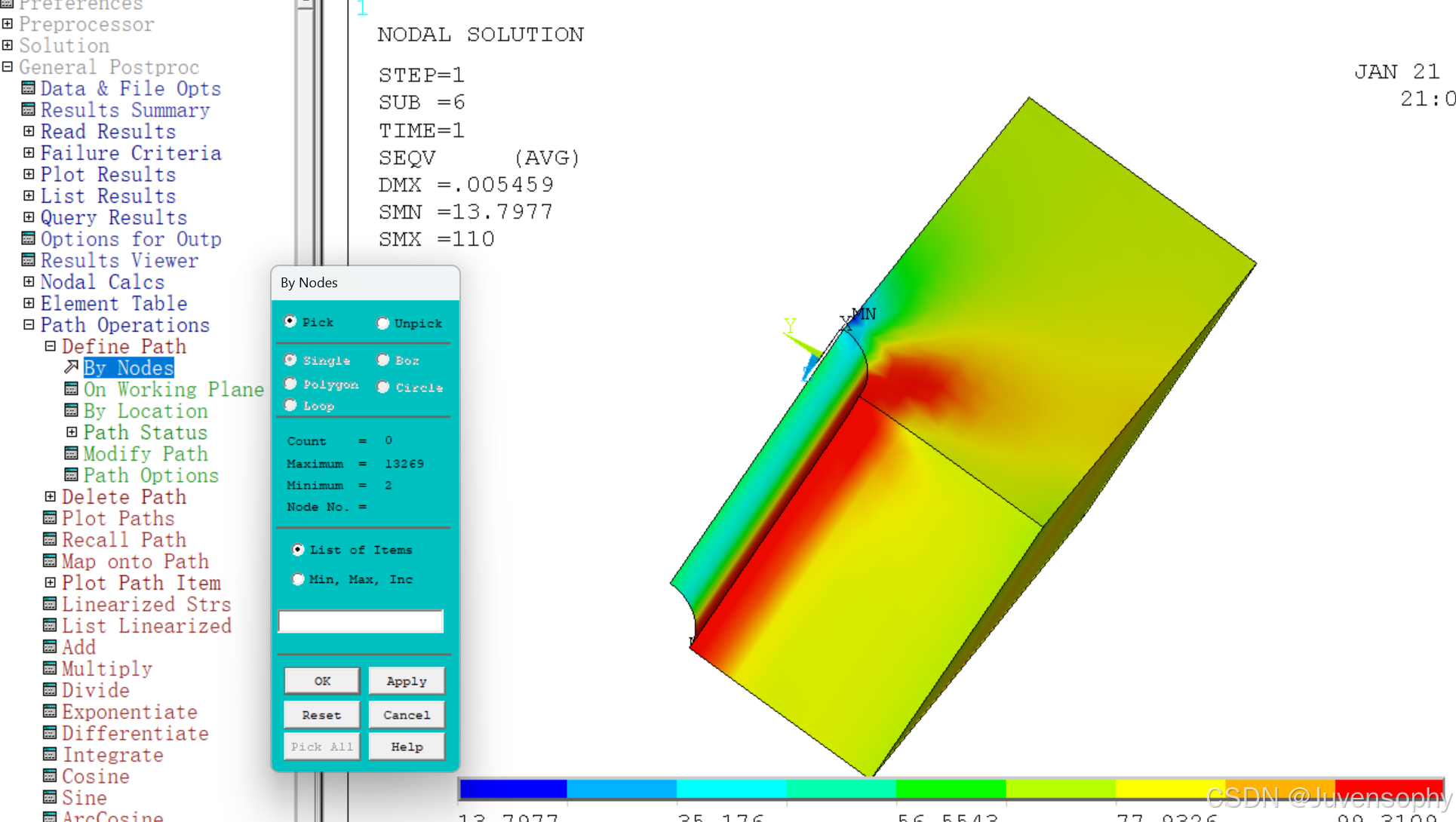

2.3.1定义路径

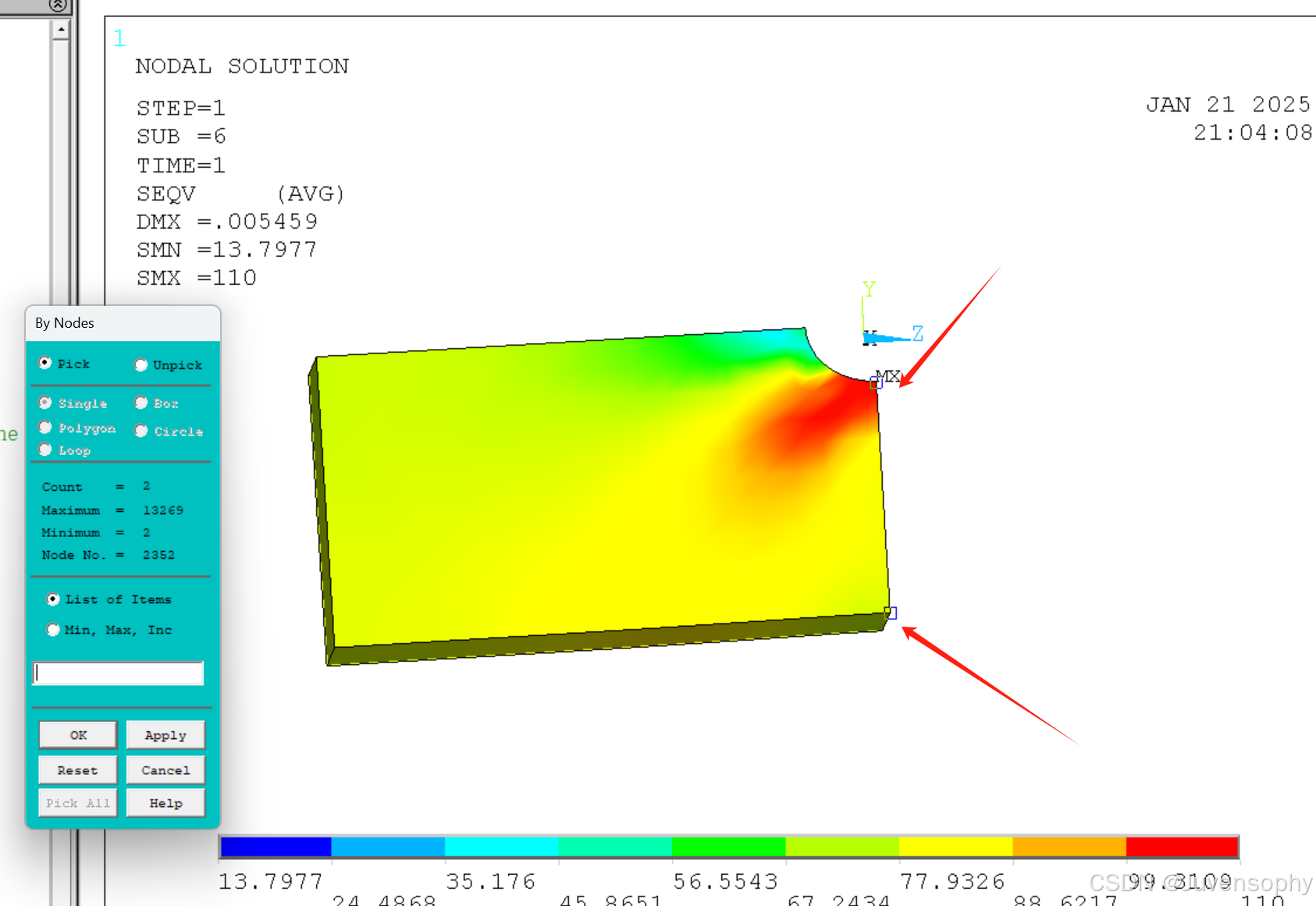

2.3.2 选择两个节点

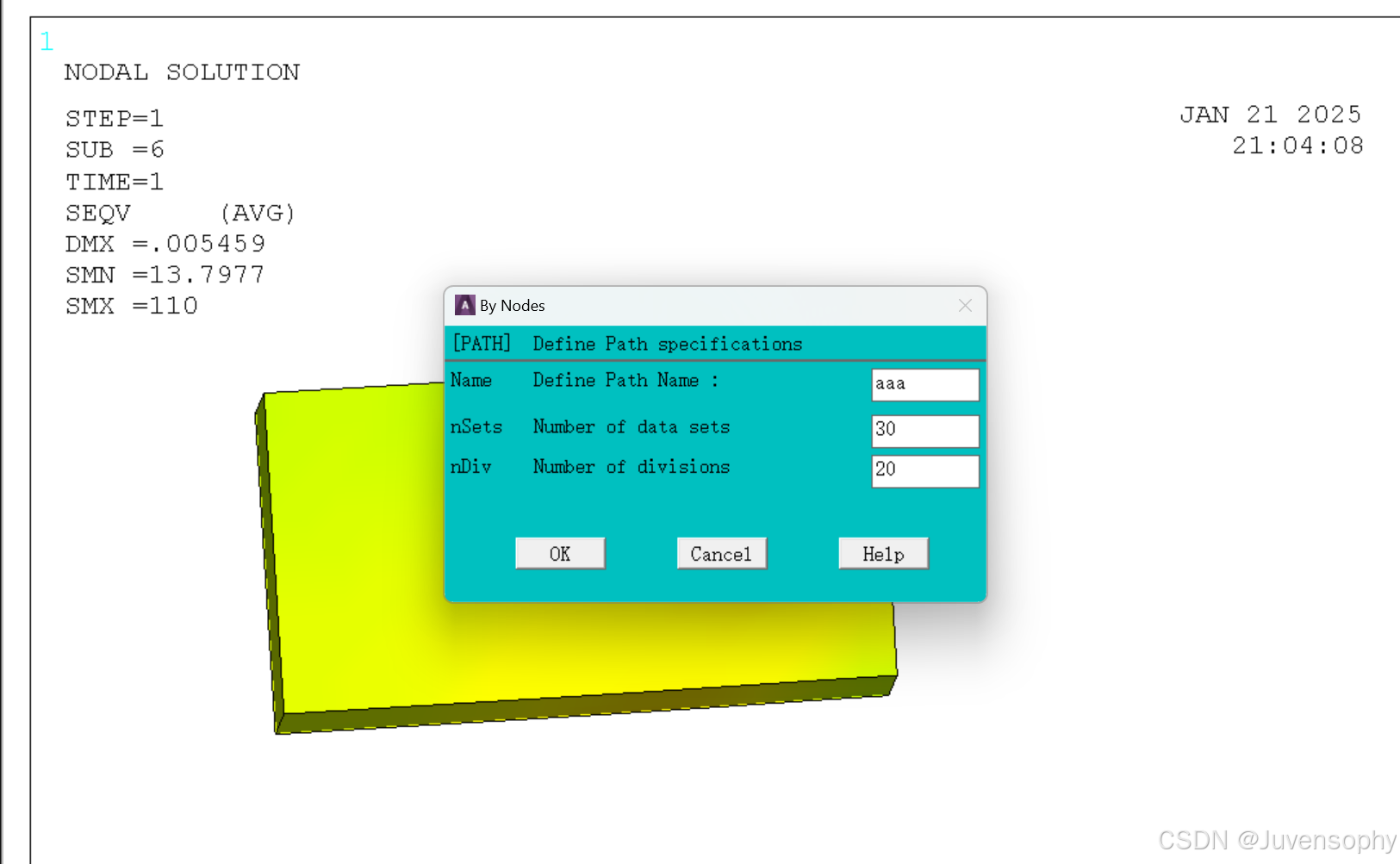

 2.3.3 命名

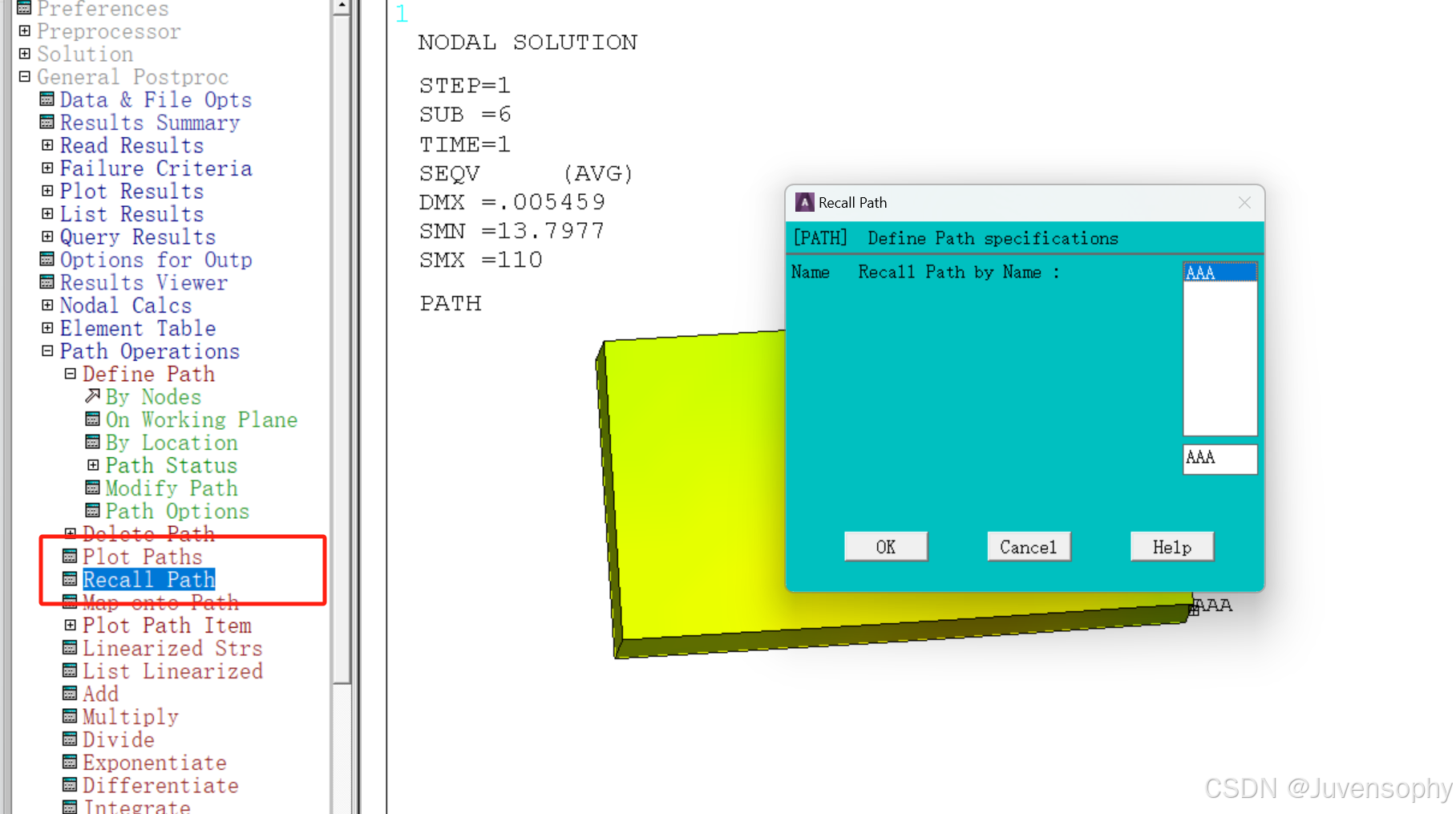

2.3.4 引用路径

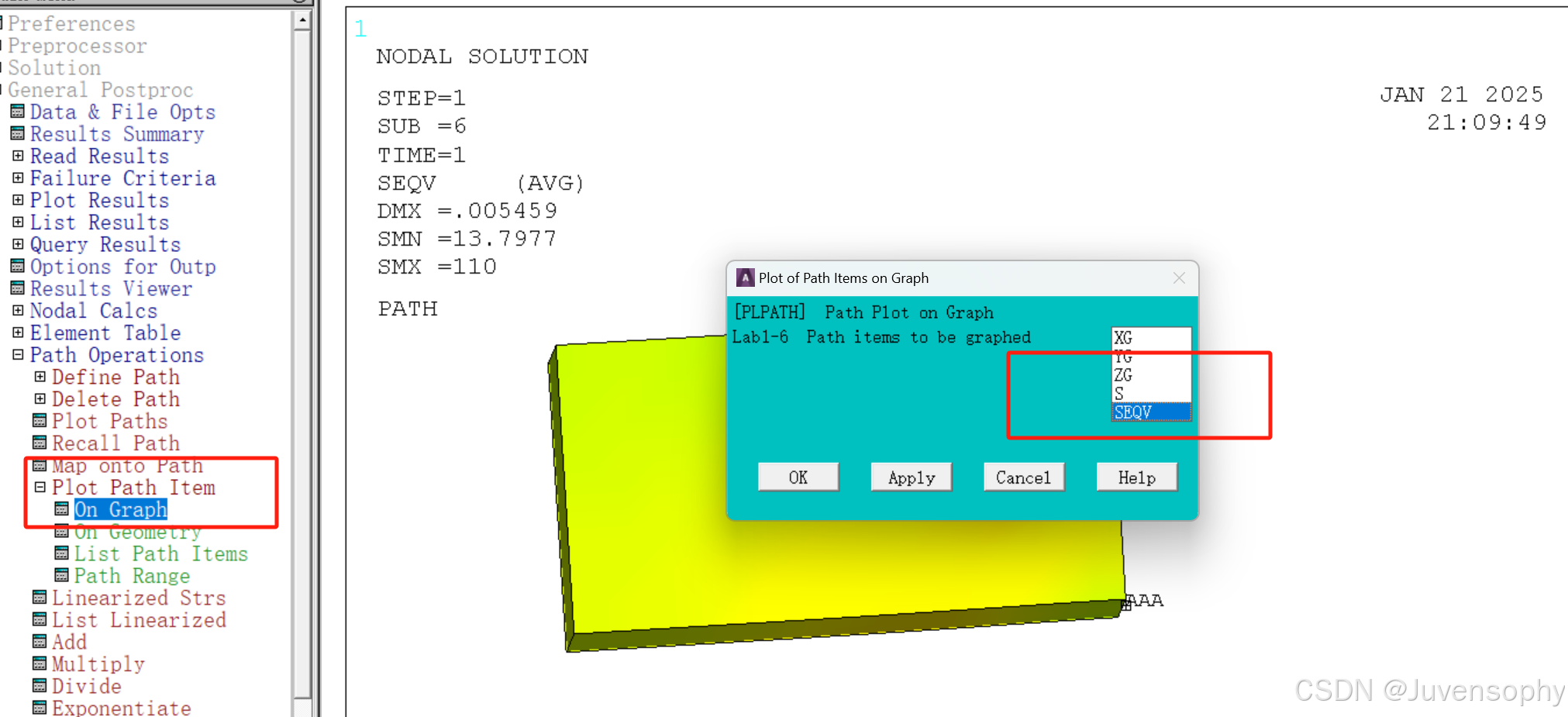

 2.3.5 选择变量

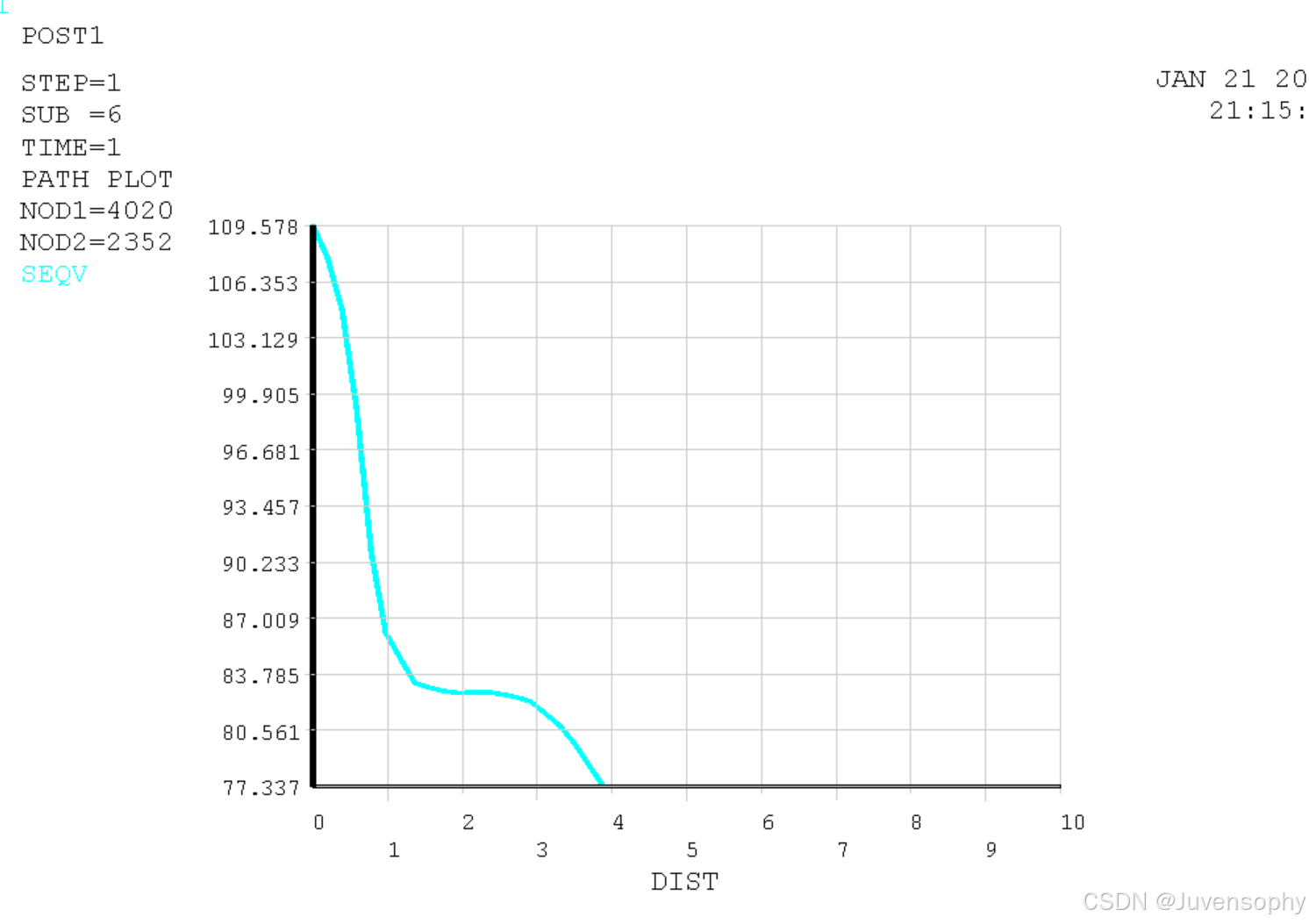

2.3.6 画图

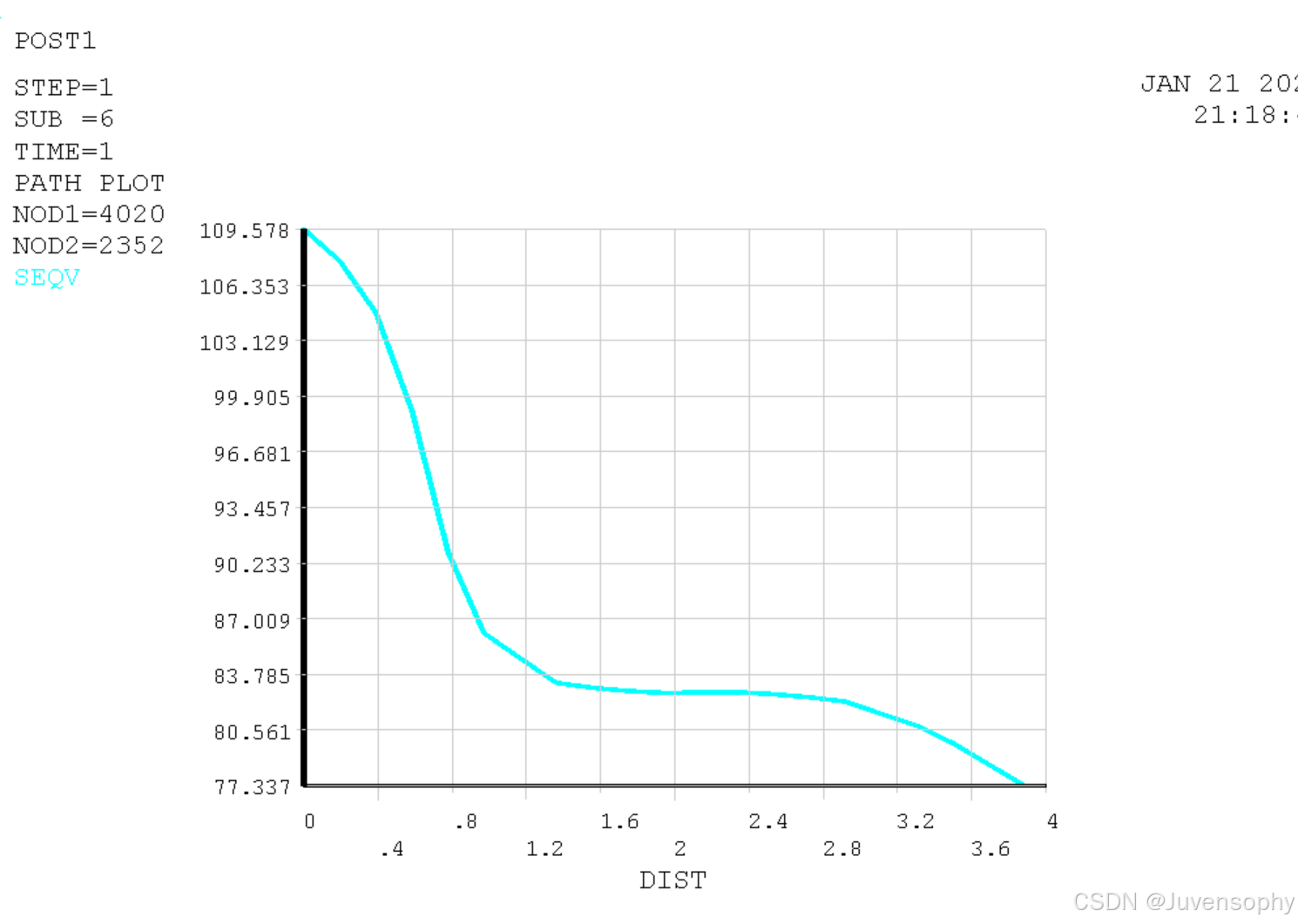

 调节x坐标范围至0-4mm

/XRANGE,0,4

/replot
