基于ARM，使用汇编语言在Keil_v5和Proteus下进行LED闪烁操作

基于ARM，用汇编语言在Keil_V5和Proteus仿真下实现点灯操作
1、打开keil创建新工程

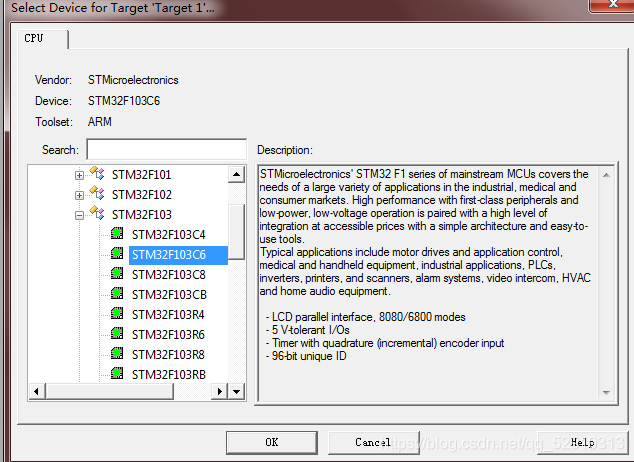

由于Proteus不支持STM32F103ZET6的芯片，所以我们这里选择C6的芯片。

ARM的CMSIS已经把开发所需要的软件组件都封装好了，因此直接选择即可，把启动文件加进去

在Source组中添加New Item

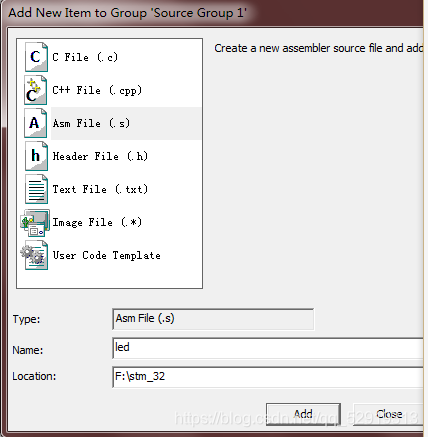

创建Asm File文件

写入代码，如图所示
这里操作的是GPIOA的第0口，如果有其他端口要求可以自行更改（需要把端口物理地址做映射）

BIT2		EQU	0X00000004
LED0		EQU 	0X00000001
GPIOA		EQU	0X40010800    ;GPIOA端口的地址
GPIOA_CRL 	EQU 	0X40010800    ;A口CRL设置低寄存器的地址
GPIOA_CRH 	EQU 	0X40010804    ;A口CRH配置高寄存器的地址
GPIOA_ODR 	EQU	0X4001080C    ;输出，偏移0Ch，A口ODR寄存器的地址
GPIOA_BSRR 	EQU 	0X40010810    ;清除/设置偏移地址10h，A口BSRR寄存器的地址
GPIOA_BRR 	EQU 	0X40010814    ;清除，偏移地址14h，A口BRR寄存器的地址
IOPAEN		EQU 	BIT2	      ;APB2ENR外设使能时钟寄存器IOPAEN的地址
RCC_APB2ENR EQU 	0X40021018    ;APB2ENR外设使能时钟寄存器地址

	AREA MYCODE, CODE

		ENTRY

		EXPORT __main
__main
	LDR R1,	=RCC_APB2ENR
	LDR R0, [R1]           ;读
	LDR R2,	=IOPAEN
	ORR R0, R2             ;改
	STR R0, [R1]	       ;使能GPIOA时钟
	MOV R0, #0x0003        ;PA.0口输出的状态和速度
	LDR R1, =GPIOA_CRL     ;PA.0在低寄存器
	STR R0, [R1]	       ;LED0--PA.0推挽输出，50MHZ
	NOP
	NOP
	LDR R1, =GPIOA_ODR     ;PA.0在高寄存器
	LDR	R2,=0x0000001  ;将PA.0输出高电平

LOOP
	STR	R2,[R1]	       ;输出状态
	MOV R0, #4500	       ;4500/9=500ms
	BL.W 	DELAY_NMS      ;延时
	EOR 	R2, #LED0      ;翻转LED0的输出状态
	B	LOOP

DELAY_NMS
	PUSH {R1}
DELAY_NMSLOOP
	SUB R0, #1
	MOV R1,#100
DELAY_ONEUS
	SUB R1, #1
	NOP
	NOP
	NOP
	CMP R1, #0
	BNE DELAY_ONEUS
	CMP R0, #0
	BNE DELAY_NMSLOOP
	POP {R1}
	BX  LR
	NOP
	END

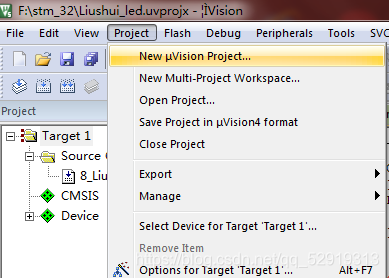

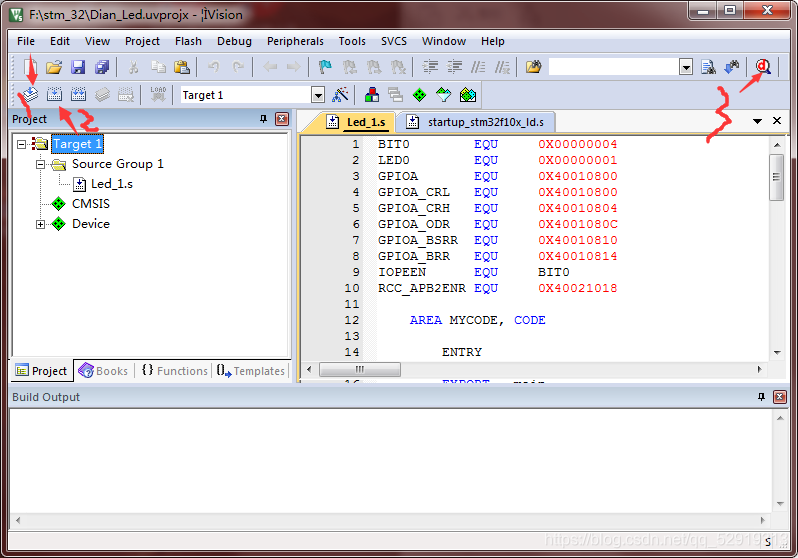

在编译之前选择下图选中的图标或者点击Project中的options for Target"Target1"

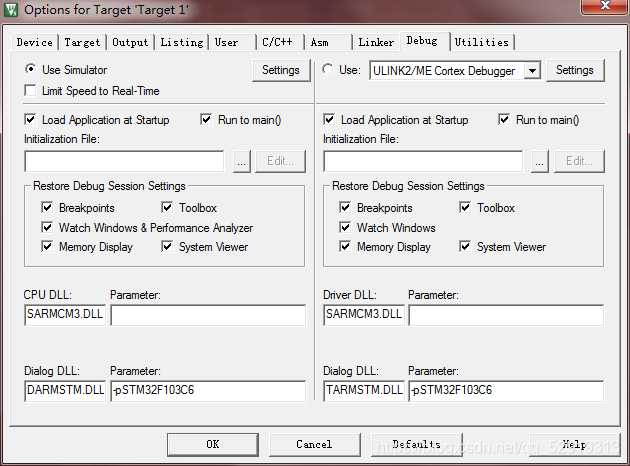

在Output一栏中勾选Create HEX File（默认不勾选），没有勾选的话，在Proteus中没有对应的.hex文件。然后在Debug中勾选仿真Use Simulator，注意左下角的参数设置。

接下来就可以编译，调试了。

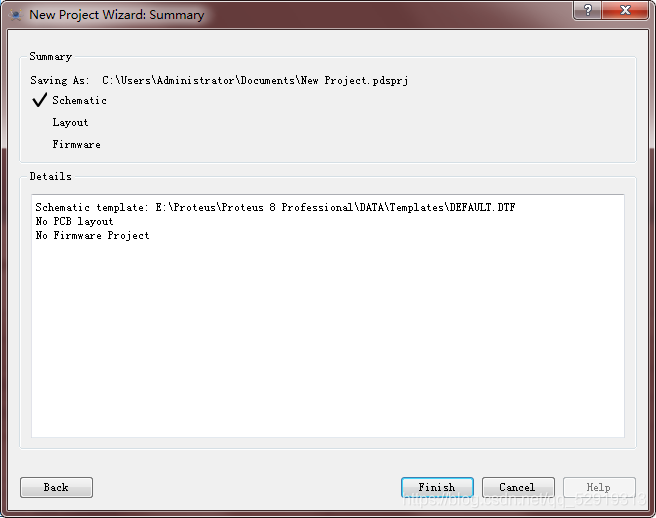

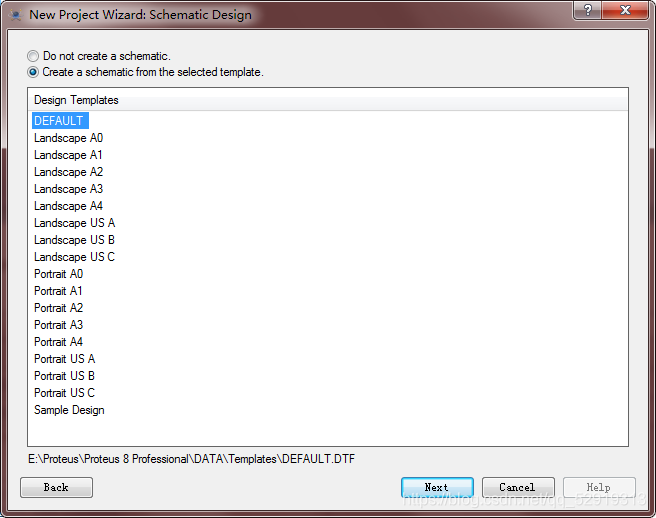

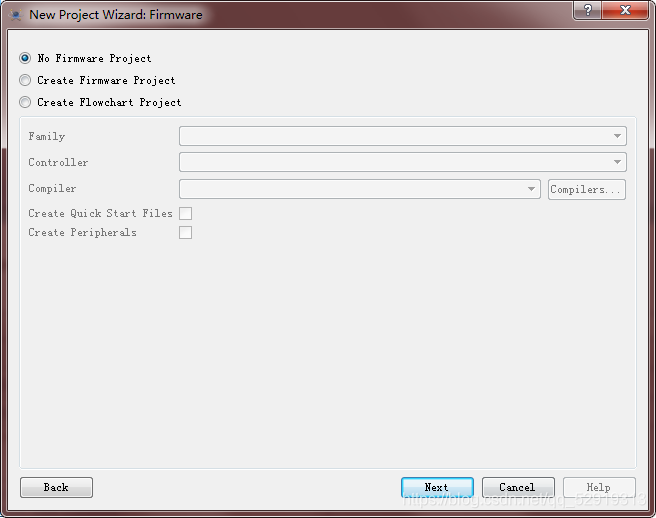

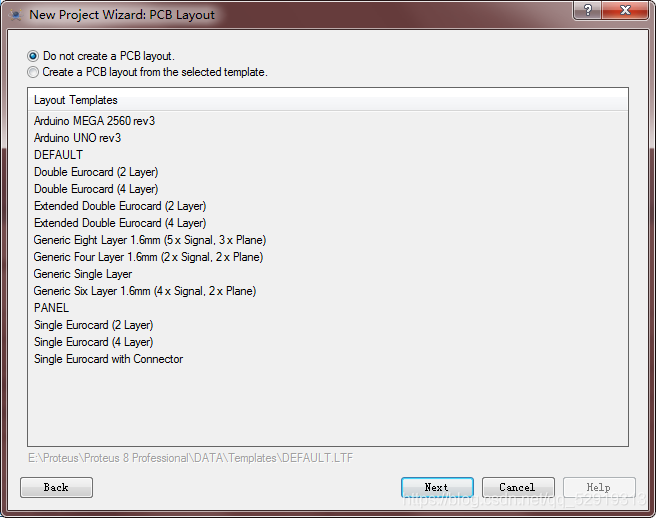

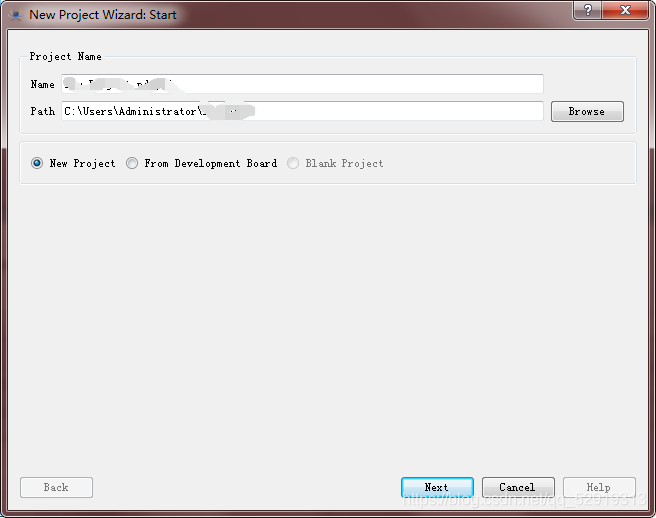

打开Proteus仿真软件，创建新工程

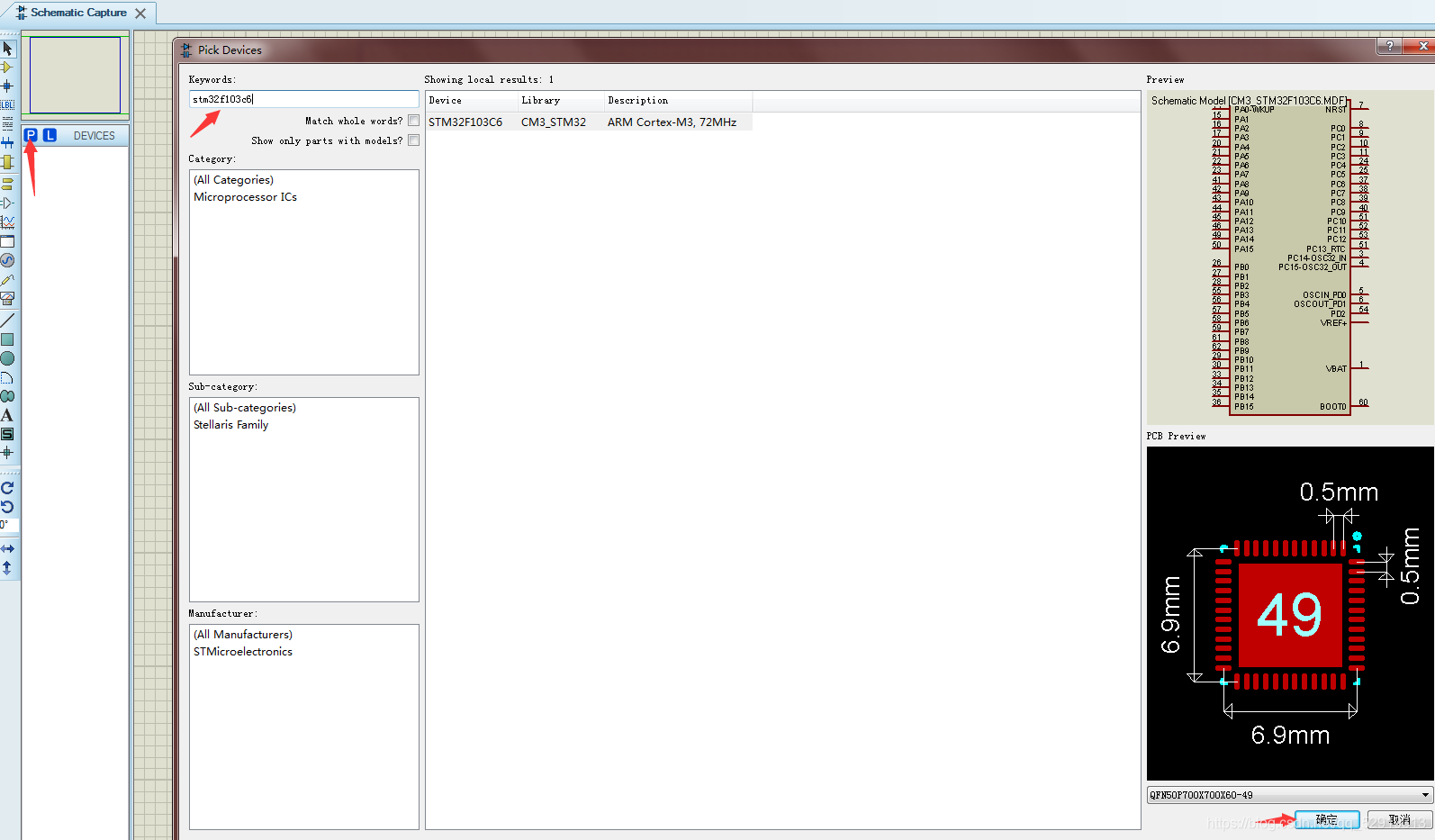

添加STM32F103C6的芯片，同样的在Library中添加电阻和led灯

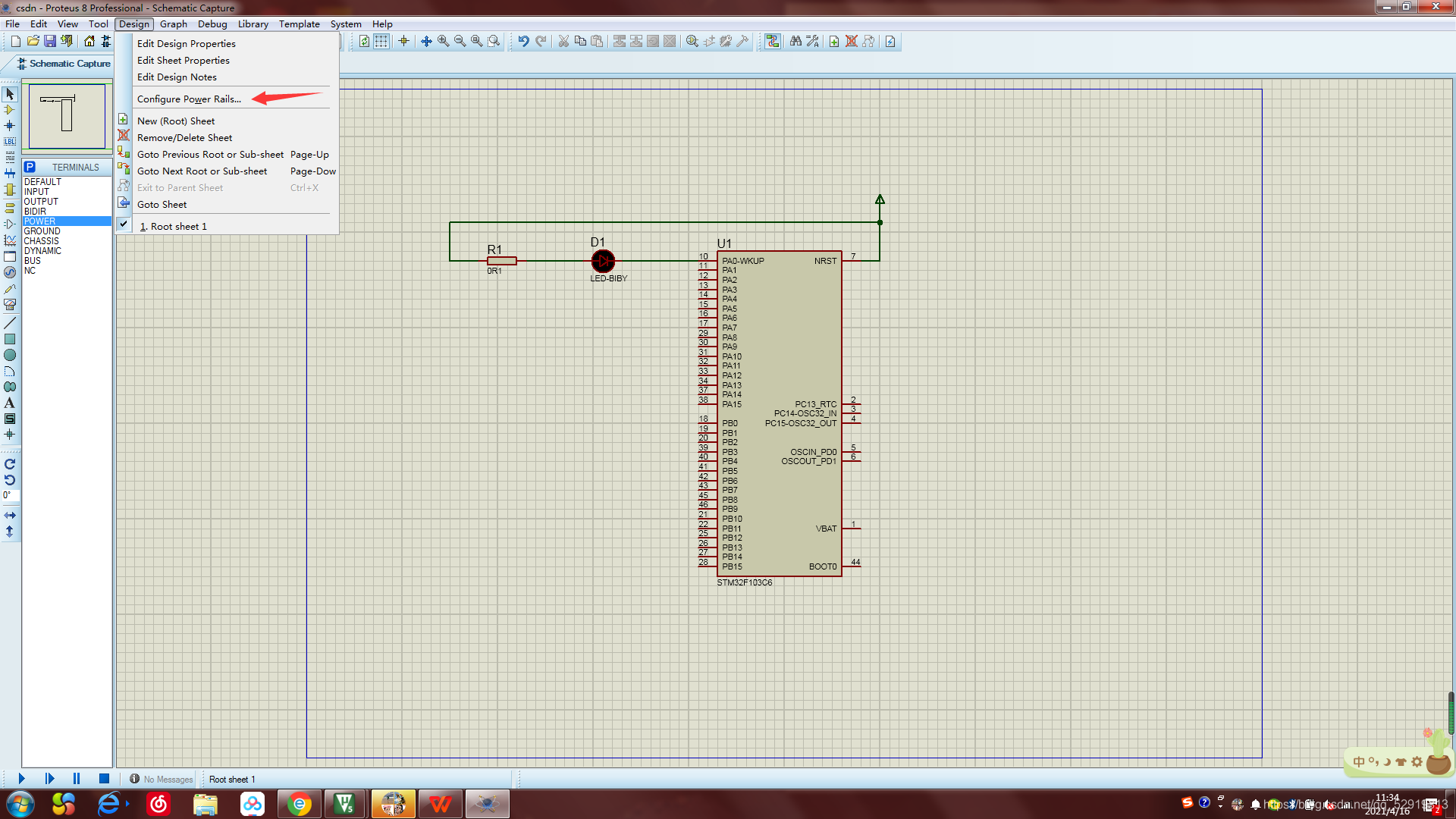

加上电源power，配置电网，连接元件

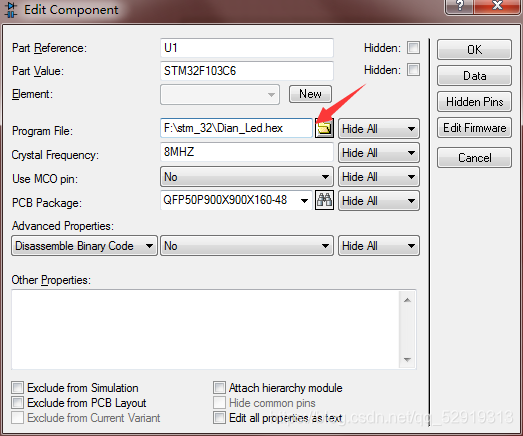

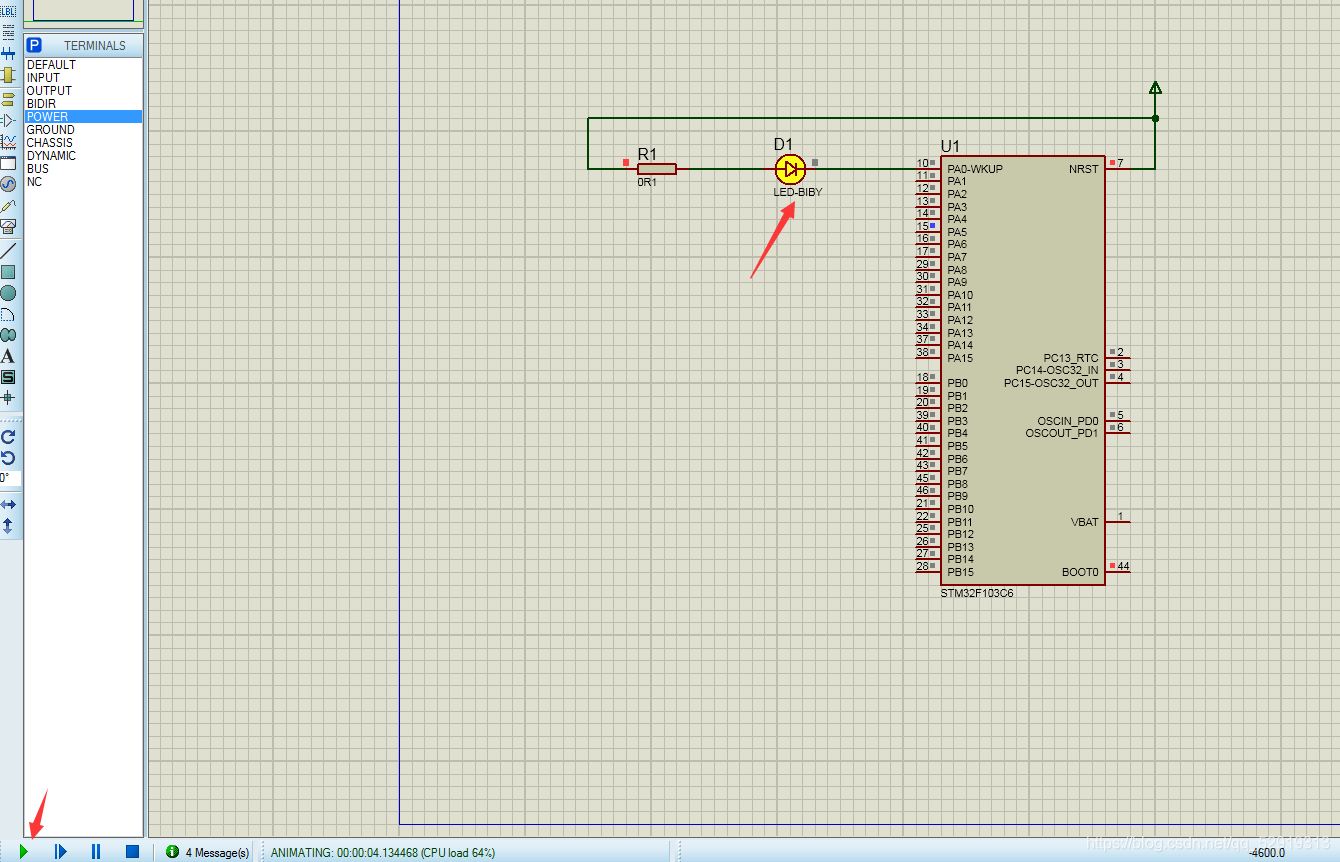

双击芯片，更改频率为8MHZ，将在keil中生成的.hex文件打开，点击ok，然后开始仿真。仿真结果为闪烁截图，led灯以0.5s为周期闪烁。
