本文探讨了系统流程图在信息技术中的应用，通过图形符号展示数据在各部件间流动，强调黑盒方法，不涉及具体控制过程，提供基本符号示例和实例解析。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

1.系统流程图：是概括地描绘物理系统的传统工具，它的基本思想是用图形符号以黑盒子形式描绘组成系统的每个部件（程序、文档、数据库、人工过程等），表达的是数据在系统各部件之间的流动情况，而不是对数据进行加工处理的控制过程（它是物理数据流图）

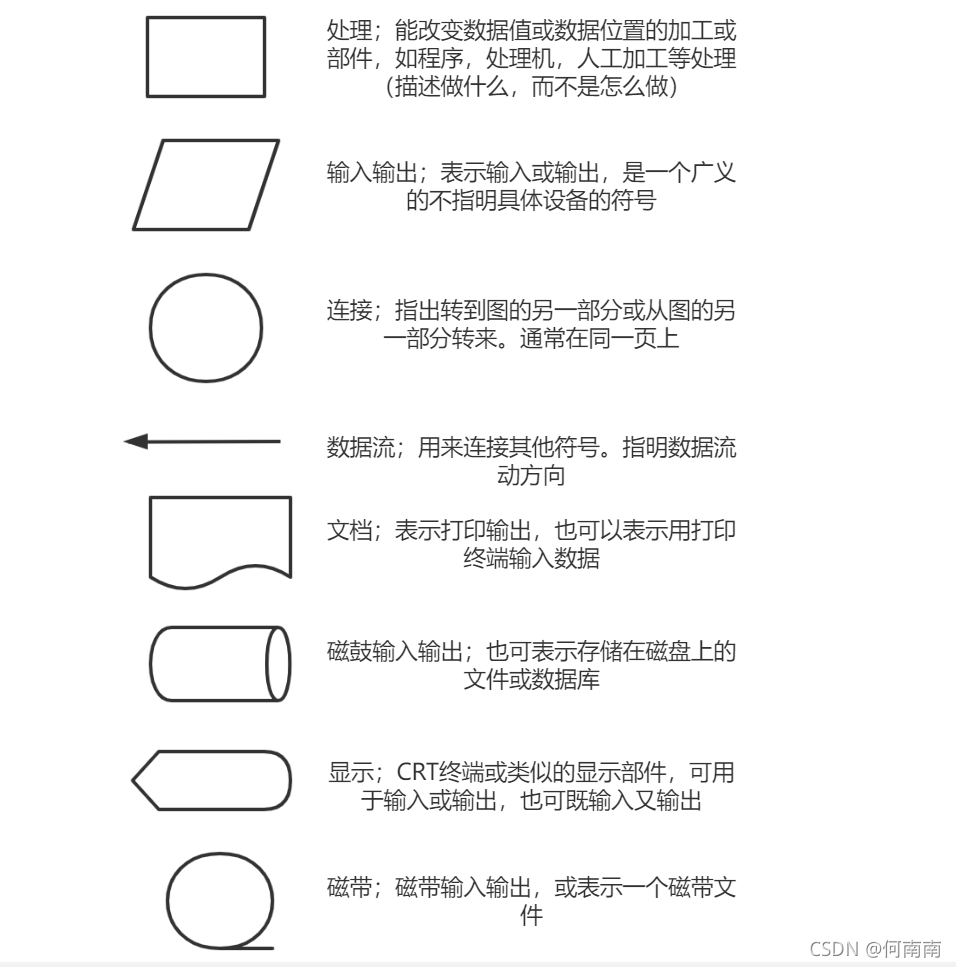

主要的基本符号:

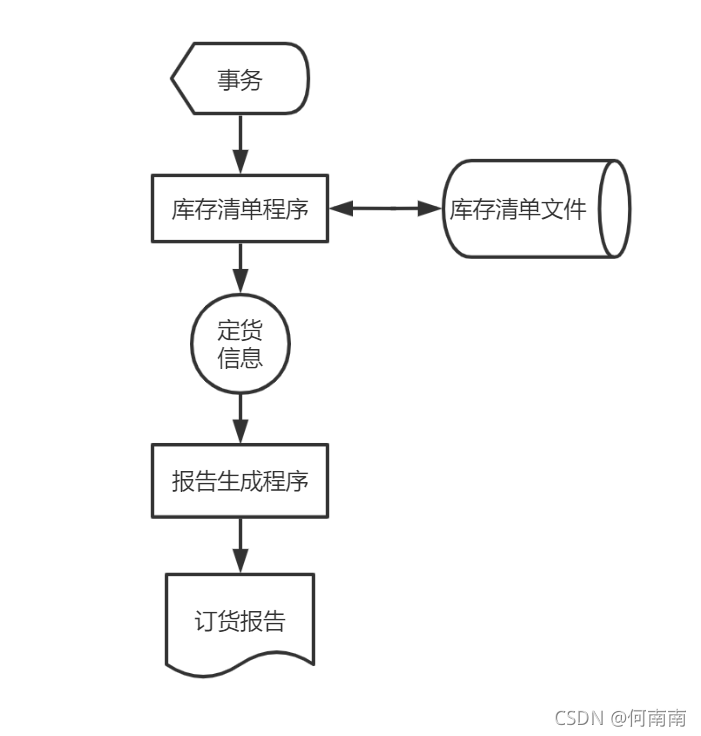

例子：
