HNUST湖科大软件测试方法与技术，朱少民，第三章习题第4题答案

判定覆盖：判定覆盖是指设计若干个测试用例，运行被测程序，使得程序中每个判定条件的取真分支和取假分支至少被执行一次。即：每个分支被执行一次。

条件覆盖：条件是指设计若干个测试用例，运行被测程序，使得程序中每个判定条件中的逻辑条件至少取一次真值和假值。

判定-条件覆盖：判定条件覆盖是指设计若干个测试用例，运行被测程序，使得程序中每个判定本身的判定（真假）分支执行一次，然后，程序中每个判定条件中的逻辑条件至少取一次真值和假值。

条件组合覆盖：条件组合覆盖是指设计若干个测试用例，运行被测程序，使得每个判定中条件的各种可能组合都至少执行一次。

基本路径覆盖：路径覆盖是指设计若干个测试用例，运行被测程序，使程序的每条可能路径都至少执行一次。路径覆盖是覆盖率最高的一种覆盖技术。

习题

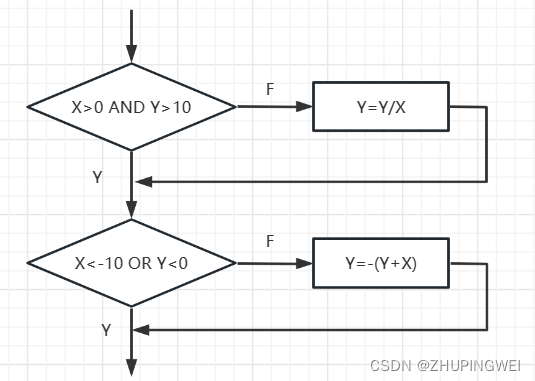

4.根据所示的程序流程图，分别用最少的测试用例完成语句覆盖、判定覆盖、条件覆盖和基本路径覆盖的测试设计。

令：
条件M = {X>0 AND Y>10}

条件N = {X<-10 OR Y<0}

条件P = {Y = Y/X}

条件Q = {-(Y + X)}

（1）语句覆盖（每行语句至少被执行一次）
测试用例 覆盖路径
输入：X = 1,Y = 11
输出：X = 1,Y = 11 P1(1,2,5)
输入：X = -11,Y = 1
输出：X = -11,Y = 10 P2(1,3,4)

（2）判定覆盖（每个分支被执行一次）
测试用例 具体取值条件 判定条件 覆盖路径
输入：X=1，Y=11
输出：X=1，Y=11 X>0，Y>10，
X>=-10，Y>=0 M=.T.
N=.F. P(1,2,5)
输入：X=-11，Y=1
输出X=-11，Y=10 X<=0，Y<=10，
X<-10，Y>=0 M=.F.
N=.T. P(1,3,4)

（3）条件覆盖（每一个条件的真/假至少被测试一次）
对于第一个判定条件M，可分解成两个条件：
(1)条件X>0：取真时为T1，取假时为F1；
(2)条件Y>10：取真时为T2，取假时为F2；
对于第二个判定条件N，可分解成两个条件：
(1)条件X<-10：取真时为T3，取假时为F3；
(2)条件Y<0：取真时为T4，取假时为F4；
测试用例 取值条件 具体取值条件 覆盖路径
输入：X=1，Y=11
输出：X=1，Y=11 T1，T2，F3，F4 X>0，Y>10，
X>=-10，Y>=0 P(1,2,5)
输入：X=-11，Y=1
输出X=-11，Y=10 F1，F2，T3，F4 X<=0，Y<=10，
X<-10，Y>=0 P(1,3,4)

（4）路径覆盖（每条程序路径至少被跑过一次）
组合表：
编号 覆盖条件取值
1 T1，T2
2 T1，F2
3 F1，T2
4 F1，F2
5 T3，T4
6 T3，F4
7 F3，T4
8 F3，F4

测试用例 覆盖路径 覆盖条件 覆盖组合
输入：X=1，Y=11
输出：X=1，Y=11 P(1,2,5) T1，T2，F3，F4 1，8
输入：X=-11，Y=1
输出X=-11，Y=10 P(1,3,4) F1，F2，T3，F4 4，6
输入：X=-9，Y=1
输出X=-9，Y=1 P(1,3,5) F1，F2，F3，F4 4，8
1，F2，T3，F4 4，6
输入：X=-9，Y=1
输出X=-9，Y=1 P(1,3,5) F1，F2，F3，F4 4，8
无 P(1,2,4)
