S-参数(S-Parameters)

S-参数(S-Parameters)

参考书籍：射频电路设计：理论与应用

S 参数是SI与RF领域工程师必备的基础知识，大家很容易从网络或书本上找到S,Y,Z参数的说明，但即使如此，在相关领域打滚多年的人，仍然可能还是会被一些问题困扰着。你懂S参数吗? 不懂的话，那么请继续往下看~~~

---

---

S参数简介

S参数也就是散射参数。是微波传输中的一个重要参数。S12为反向传输系数，也就是隔离。S21为正向传输系数，也就是增益。S11为输入反射系数，也就是输入回波损耗，S22为输出反射系数，也就是输出回波损耗

S参数计算方法

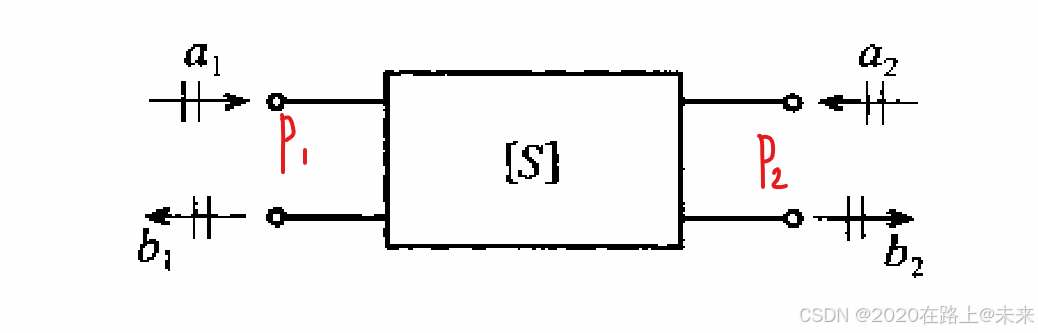

本文以二端口为例， 图中P1口为输入口，P2口为输出口。

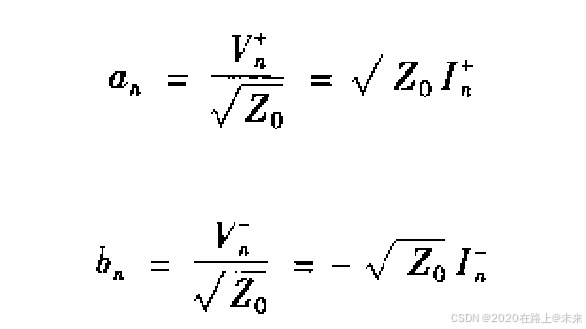

图中的a1,a2,b1,b2计算公式如下，

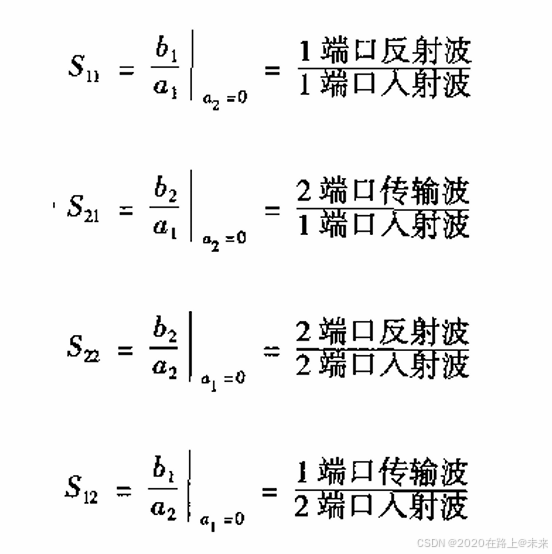

式中n=1、2。则s参数计算公式如下：
S11：端口2匹配时，端口1的反射系数（越小越好）；
S22：端口1匹配时，端口2的反射系数（越大越好）；
S12：端口1匹配时，端口2到端口1的反向传输系数；
S21：端口2匹配时，端口1到端口2的正向传输系数；

S11、S21、反射系数、回波损耗(RL)及插入损耗的关系

1、反射系数等于S11

2、反射系数与S21的数学关系

3、回波损耗：定义为(Pr)反射功率与(Pin)入射功率的比值，公式如下：

10lg(Pr\Pin)表示反射功率在入射功率的占比，因此越小越好，前面加了一个负号以后，就越大越好，s11越小，RL越大。

4、插入损耗：定义为(Pt)传输功率与(Pin)入射功率的比值，公式如下：

10lg(Pt\Pin)表示传输功率在入射功率的占比，因此越大越好，前面加了一个负号以后，就越大越好，s21越da，IL越大。
