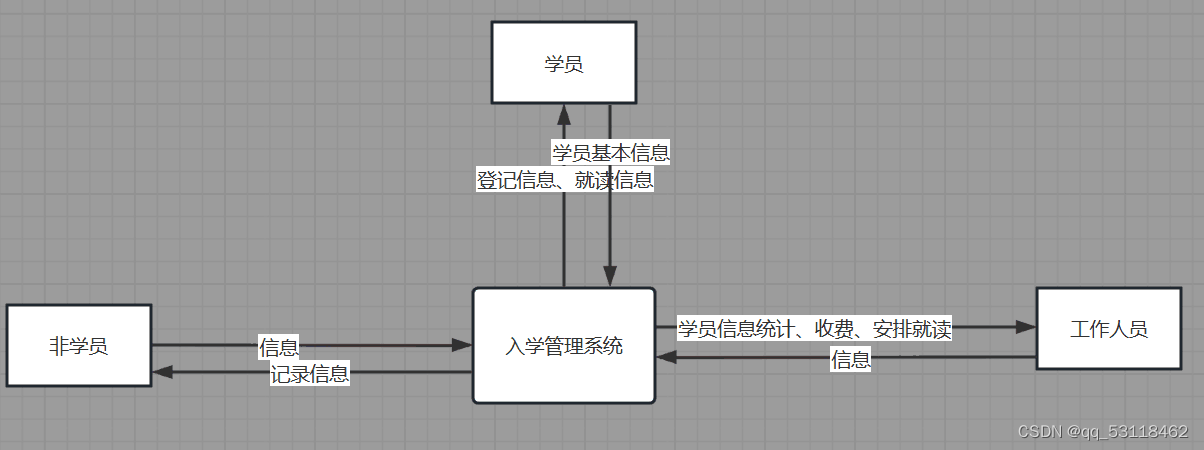

入学管理系统的顶层图和一层图



### 入学管理系统 DFD 的设计 数据流图(Data Flow Diagram, 简称 DFD)是一种用于描述系统逻辑功能、数据流动以及处理过程的形化工具。对于入学管理系统而言,其主要目标是展示学生从申请到正式注册过程中涉及的数据流动处理环节。 以下是针对入学管理系统的 DFD 示例设计: #### 顶层 (Context Level) 顶层展示了整个系统的外部实体及其与系统之间的交互关系。 - **外部实体**: 学生申请人、学校管理员、数据库存储。 - **数据流**: 提交申请表单 -> 系统;审核结果 <- 系统。 ```plaintext +-------------------+ | | | 外部实体 |<------->| 系统 | | | +-------------------+ ``` 此为上下文级别的简单示意[^1]。 --- #### 第一层分解 (Level 1) 在这一层中,进一步细化了系统的内部操作流程。主要包括以下几个子模块: 1. 接收并验证申请材料; 2. 审核学生的资格条件; 3. 将合格的学生信息存入数据库; 4. 向申请人反馈最终录取状态。 具体如下所示: ```plaintext +---------------------------------------------+ | 系统 | +---------------------------------------------+ | | | 输入: 学生提交的信息 | | 输出: 录取通知 | | | | 过程: | | 1. 收集申请资料 | | 2. 资格审查 | | 3. 数据入库 | | 4. 发送结果给用户 | | | +---------------------------------------------+ ``` 上述次清晰地描绘出了各阶段的任务分配情况。 --- #### 第二分解 (Level 2) 第二级细节更加深入,每一步骤被拆解成更具体的动作单元。例如,“收集申请资料”可以细分为多个小步骤,像读取文件上传接口或者解析表格字段等内容。 假设我们关注的是“资格审查”的部分,则有以下细分项: - 检查必填项目是否齐全; - 对比学历证明的真实性; - 计算综合评分标准等等。 通过这样的逐剖析法,能够帮助开发者全面理解业务需求,并据此构建相应的解决方案框架。 --- ### Python 实现简易版 DFD 自动生成脚本 如果希望利用程序自动生成简单的 DFD 表达形式,可参考下面这段代码片段作为起点: ```python class DataFlowDiagram: def __init__(self): self.entities = [] self.processes = [] def add_entity(self, name): self.entities.append(name) def add_process(self, description): self.processes.append(description) def display(self): print("+----------------------------+") for entity in self.entities: print(f"| {entity:<20} |") print("+----------------------------+") diagram = DataFlowDiagram() diagram.add_entity("Student Applicant") diagram.add_entity("School Administrator") diagram.display() ``` 以上仅为概念演示用途,在实际应用时需结合专业绘库完成复杂表渲染工作[^2]。 ---
