STM32接收RS200智能雨量传感器数据

最新推荐文章于 2024-03-07 16:20:51 发布
最新推荐文章于 2024-03-07 16:20:51 发布
阅读量502 收藏 9
点赞数 3
文章标签： stm32 单片机 嵌入式硬件
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_53145411/article/details/131373079
版权

RS200 模块是广州立功科技股份有限公司推出的专门针对安防摄像头的智能雨刮模块。
RS200 模块安装在摄像头玻璃罩内表面，无需与外界接触即可精准检测玻璃罩外表面雨量大
小，并通过 UART 将雨量状态（无雨、小雨、中雨、大雨）发送给摄像头主机，摄像头主
机控制雨刮，刮掉玻璃罩外表面的雨滴，保证雨水环境下摄像头视野的持续清晰。

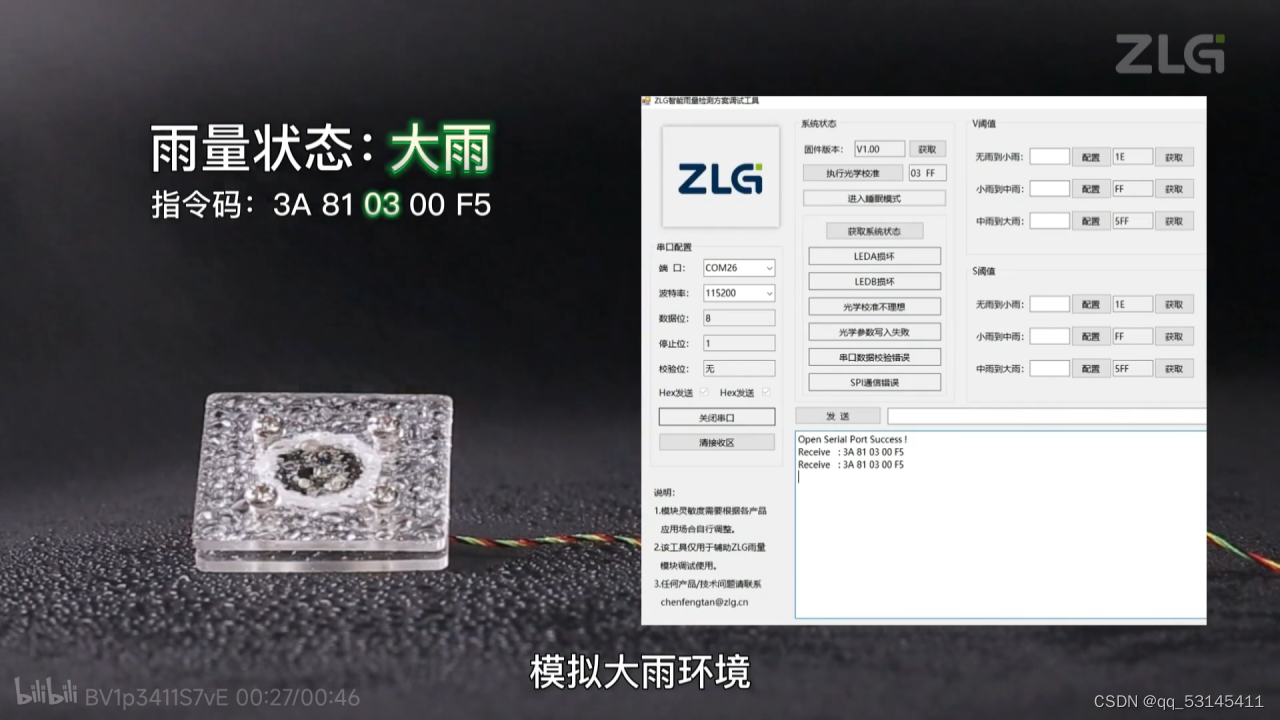

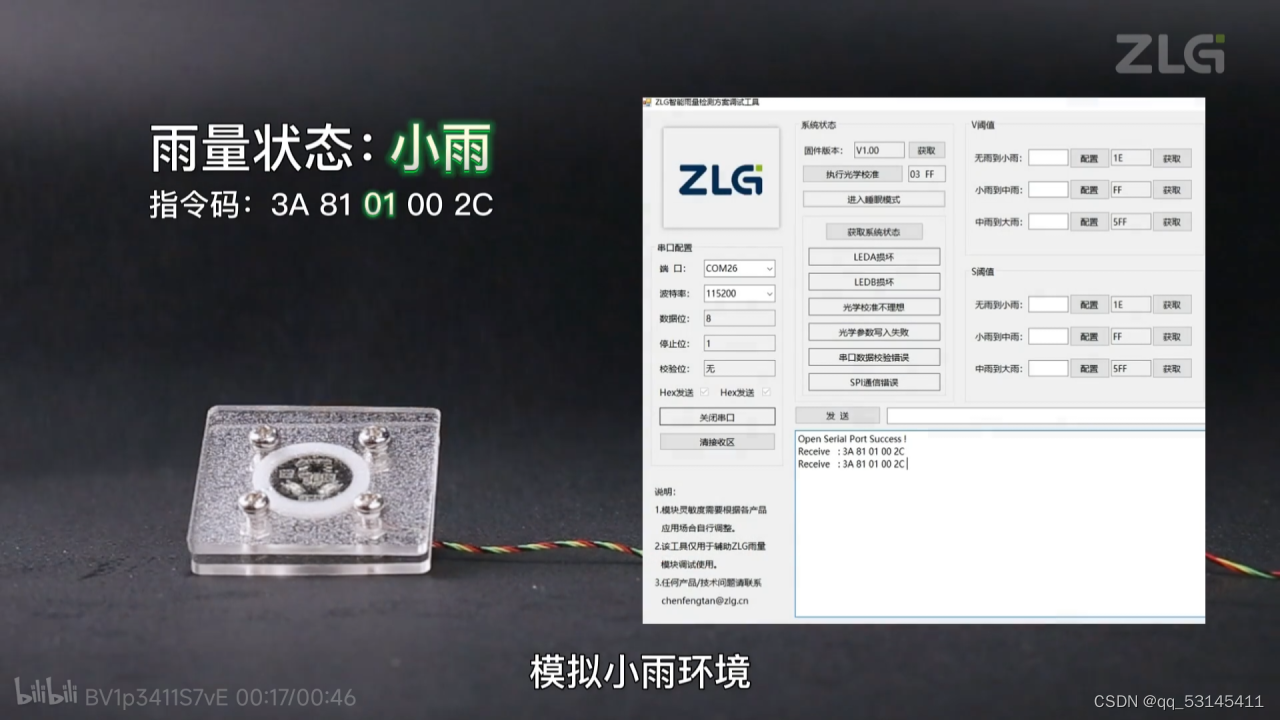

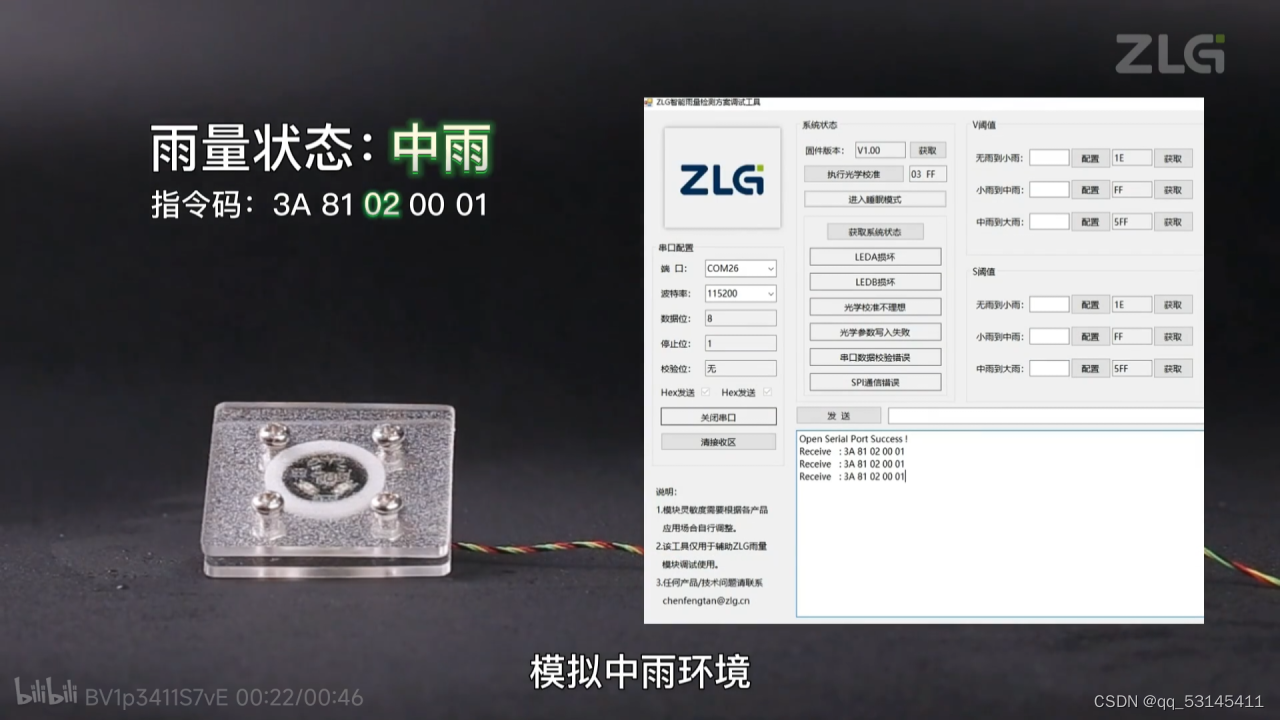

在这里插入图片描述在这里插入图片描述在这里插入图片描述接下来讲述如何通过SMT32F103C8T6通过串口，接收RS200的这些数据。

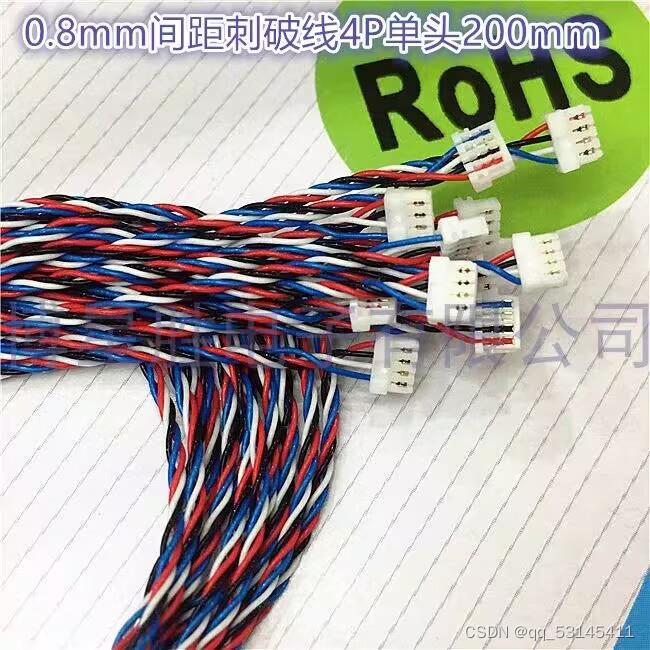

首先，接线部分用的是刺破式端子线0.8-4P连接器电子线。连接C8T6的PA9,PA10。
C8T6有三个串口，也可以选择其他串口。
在这里插入图片描述

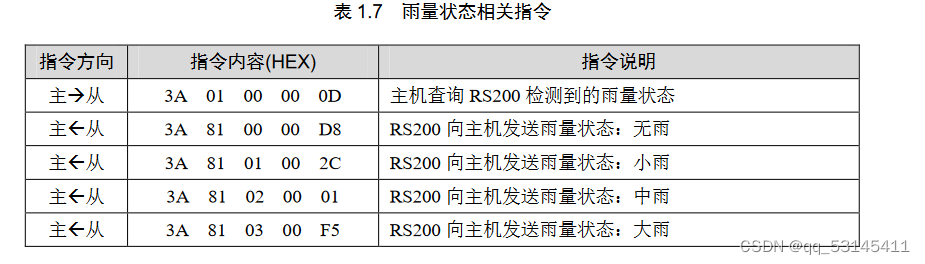

然后是根据数据手册修改串口接收的代码。帧头为0x3A,当串口接收到这个数据时，根据数据手册表1.7输出第三组数，1，2，3，表示小雨，中雨，大雨。或者接收为0x81，输出第二组数据。原理一样。

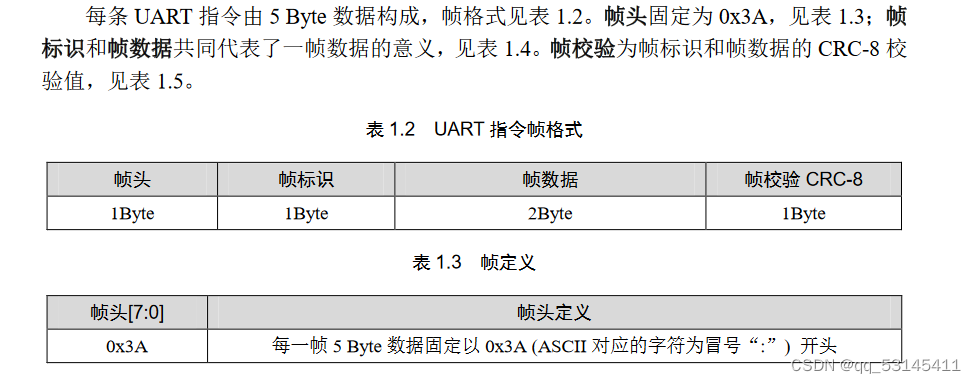

在这里插入图片描述在这里插入图片描述代码根据原子哥的修改如下

u8 flag = 0,sign = 0,i=0;
u8 Res;
void USART1_IRQHandler(void)                	//串口1中断服务程序
{

#if SYSTEM_SUPPORT_OS 		//如果SYSTEM_SUPPORT_OS为真，则需要支持OS.

#endif
	if(USART_GetITStatus(USART1, USART_IT_RXNE) != RESET)  //接收中断(接收到的数据必须是0x0d 0x0a结尾)
	{
		Res =USART_ReceiveData(USART1);	//读取接收到的数据	不要注释
		if (Res==0x81&& sign ==0)
		{
			sign = 1;
			flag = 0;
		}
		if(flag==0&&sign)
		{
			if(i<2)
			{
				USART1_RX_BUF[i++] = Res;
			}
			else
			{
				i=0;
				flag =1;
			}
		}

//		if((USART1_RX_STA&0x8000)==0)//接收未完成
//		{
//			if(USART1_RX_STA&0x4000)//接收到了0x0d
//			{
//				if(Res!=0x0a)USART1_RX_STA=0;//接收错误,重新开始
//				else USART1_RX_STA|=0x8000;	//接收完成了
//			}
//			else //还没收到0X0D
//			{
//				if(Res==0x0d)USART1_RX_STA|=0x4000;
//				else
//					{
//					USART1_RX_BUF[USART1_RX_STA&0X3FFF]=Res ;
//					USART1_RX_STA++;
//					if(USART1_RX_STA>(USART1_REC_LEN-1))USART1_RX_STA=0;//接收数据错误,重新开始接收
//					}
//				}
//			}
     }

主函数代码为

int main(void)
 {
	u8 i;
	u8 a;
	u16 times=0;

	delay_init();	    	 //延时函数初始化
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);// 设置中断优先级分组2
	uart1_init(115200);					//初始化串口
	usart_init2(115200);
	LED_Init();		  	 //初始化与LED连接的硬件接口

	while(1)
	{
	 if(flag==1)
			{
				for(i=1;i<2;i++)
				a=USART1_RX_BUF[1];
				sign =0;
			}
		printf("%d\r\n",a);

			delay_ms(500);
	}
}

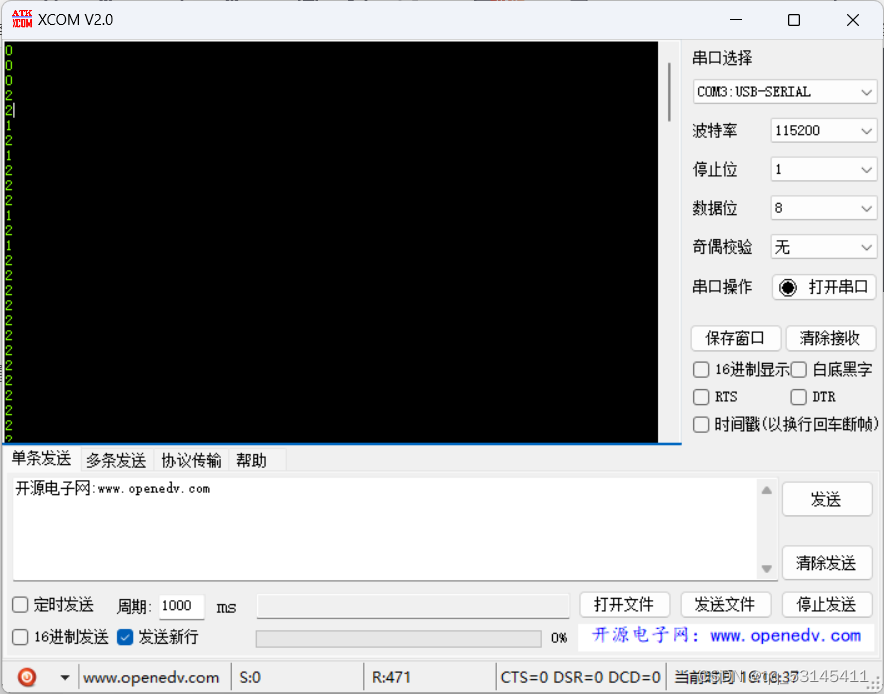

由于我使用的是串口1的PA9,PA10连接RS200，串口2的PA2,PA3我用来连接USB转TTL，将数据通过串口2输出。如下图。
在这里插入图片描述【实测RS200传感器模块是如何检测雨量的-哔哩哔哩】 https://b23.tv/NQ7VlON
B站视频
注释有一些是原子哥的，我没改，代码有些乱，也有一些没有用，秉承着不报错就不改的原则。读者自行斟酌。
最后直接附上.C和.H文件，里面涉及到一些输入输出重定向，我就不讲了。
主函数上面已经贴过了。
.C文件

#include "sys.h"
#include "usart.h"
#include "stdarg.h"
#include "string.h"
#include "delay.h"
#include "stdio.h"

//如果使用ucos,则包括下面的头文件即可.
#if SYSTEM_SUPPORT_OS
#include "FreeRTOS.h"					//FreeRTOS使用
#endif


#if 1
#pragma import(__use_no_semihosting)
//标准库需要的支持函数
struct __FILE
{
	int handle;

};

FILE __stdout;
//定义_sys_exit()以避免使用半主机模式
void _sys_exit(int x)
{
	x = x;
}
//重定义fputc函数
int fputc(int ch, FILE *f)
{
	while((USART2->SR&0X40)==0);//循环发送,直到发送完毕
    USART2->DR = (u8) ch;
	return ch;
}
#endif
uint8_t USART2_TX_BUF[USART2_MAX_SEND_LEN]; //发送缓冲,最大USART2_MAX_SEND_LEN字节
void u1_printf(char *fmt, ...)
{

  uint8_t i, j;
  va_list ap;
  va_start(ap, fmt);
  vsprintf((char *)USART2_TX_BUF, fmt, ap);
  va_end(ap);
  i = strlen((const char *)USART2_TX_BUF); //此次发送数据的长度
  for (j = 0; j < i; j++)                  //循环发送数据
  {
    while ((USART1->SR & 0X40) == 0)
      ; //循环发送,直到发送完毕
    USART1->DR = USART2_TX_BUF[j];
  }
}
/*使用microLib的方法*/
 /*
int fputc(int ch, FILE *f)
{
	USART_SendData(USART1, (uint8_t) ch);

	while (USART_GetFlagStatus(USART1, USART_FLAG_TC) == RESET) {}

    return ch;
}
int GetKey (void)  {

    while (!(USART1->SR & USART_FLAG_RXNE));

    return ((int)(USART1->DR & 0x1FF));
}
*/
#if EN_USART1_RX   //如果使能了接收
//串口1中断服务程序
//注意,读取USARTx->SR能避免莫名其妙的错误
u8 USART1_RX_BUF[USART1_REC_LEN];     //接收缓冲,最大USART_REC_LEN个字节.
//接收状态
//bit15，	接收完成标志
//bit14，	接收到0x0d
//bit13~0，	接收到的有效字节数目
u16 USART1_RX_STA=0;       //接收状态标记

void uart1_init(u32 bound){
	//GPIO端口设置
	GPIO_InitTypeDef GPIO_InitStructure;
	USART_InitTypeDef USART_InitStructure;
	NVIC_InitTypeDef NVIC_InitStructure;

	RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1|RCC_APB2Periph_GPIOA, ENABLE);	//使能USART1，GPIOA时钟

	//USART1_TX   GPIOA.9
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9; //PA.9
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;	//复用推挽输出
	GPIO_Init(GPIOA, &GPIO_InitStructure);//初始化GPIOA.9

	//USART1_RX	  GPIOA.10初始化
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;//PA10
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;//浮空输入
	GPIO_Init(GPIOA, &GPIO_InitStructure);//初始化GPIOA.10

	//Usart1 NVIC 配置
	NVIC_InitStructure.NVIC_IRQChannel = USART1_IRQn;
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority=3 ;//抢占优先级3
	NVIC_InitStructure.NVIC_IRQChannelSubPriority = 3;		//子优先级3
	NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;			//IRQ通道使能
	NVIC_Init(&NVIC_InitStructure);	//根据指定的参数初始化VIC寄存器

   //USART 初始化设置

	USART_InitStructure.USART_BaudRate = bound;//串口波特率
	USART_InitStructure.USART_WordLength = USART_WordLength_8b;//字长为8位数据格式
	USART_InitStructure.USART_StopBits = USART_StopBits_1;//一个停止位
	USART_InitStructure.USART_Parity = USART_Parity_No;//无奇偶校验位
	USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;//无硬件数据流控制
	USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;	//收发模式

	USART_Init(USART1, &USART_InitStructure); //初始化串口1
	USART_ITConfig(USART1, USART_IT_RXNE, ENABLE);//开启串口接受中断
	USART_Cmd(USART1, ENABLE);                    //使能串口1

}

u8 flag = 0,sign = 0,i=0;
u8 Res;
void USART1_IRQHandler(void)                	//串口1中断服务程序
{

#if SYSTEM_SUPPORT_OS 		//如果SYSTEM_SUPPORT_OS为真，则需要支持OS.

#endif
	if(USART_GetITStatus(USART1, USART_IT_RXNE) != RESET)  //接收中断(接收到的数据必须是0x0d 0x0a结尾)
	{
		Res =USART_ReceiveData(USART1);	//读取接收到的数据	不要注释
		if (Res==0x81&& sign ==0)
		{
			sign = 1;
			flag = 0;
		}
		if(flag==0&&sign)
		{
			if(i<2)
			{
				USART1_RX_BUF[i++] = Res;
			}
			else
			{
				i=0;
				flag =1;
			}
		}

//		if((USART1_RX_STA&0x8000)==0)//接收未完成
//		{
//			if(USART1_RX_STA&0x4000)//接收到了0x0d
//			{
//				if(Res!=0x0a)USART1_RX_STA=0;//接收错误,重新开始
//				else USART1_RX_STA|=0x8000;	//接收完成了
//			}
//			else //还没收到0X0D
//			{
//				if(Res==0x0d)USART1_RX_STA|=0x4000;
//				else
//					{
//					USART1_RX_BUF[USART1_RX_STA&0X3FFF]=Res ;
//					USART1_RX_STA++;
//					if(USART1_RX_STA>(USART1_REC_LEN-1))USART1_RX_STA=0;//接收数据错误,重新开始接收
//					}
//				}
//			}
     }
#if SYSTEM_SUPPORT_OS 	//如果SYSTEM_SUPPORT_OS为真，则需要支持OS.

#endif
}
#endif

void esp8266_init(void)
{
printf("AT+RST\r\n");  //重启
		delay_ms(3000);

		printf("AT+CWMODE=1\r\n"); //Station模式
		delay_ms(3000);

		printf("AT+CWJAP=\"panda\",\"rongxingwei\"\r\n"); //连接热点
		delay_ms(3000);

		printf("AT+MQTTUSERCFG=0,1,\"NULL\",\"wiper3&a1y9MpTQVb2\",\"bfff72b8deca5f6929253328733c69c2c70ce1c18362e1ebe1ff450e16fe42ff\",0,0,\"\"\r\n");//用户信息配置
		delay_ms(3000);

		printf("AT+MQTTCLIENTID=0,\"a1y9MpTQVb2.wiper3|securemode=2\\,signmethod=hmacsha256\\,timestamp=1679646570542|\"\r\n");
		delay_ms(3000);

		printf("AT+MQTTCONN=0,\"a1y9MpTQVb2.iot-as-mqtt.cn-shanghai.aliyuncs.com\",1883,1\r\n"); //连接服务器
		delay_ms(3000);

		printf("AT+MQTTSUB=0,\"/sys/a1y9MpTQVb2/wiper3/thing/service/property/set\",1\r\n"); //订阅消息
		delay_ms(3000);
}

/*===============================================================================================*/
u8 USART_RX_BUF[USART_REC_LEN];     //接收缓冲,最大USART_REC_LEN个字节.
//接收状态
//bit15，	接收完成标志
//bit14，	接收到0x0d
//bit13~0，	接收到的有效字节数目
u16 USART_RX_STA=0;       //接收状态标记
/*================================================================================================*/


/*=======================================================串口二===========================================*/

#if  EN_USART2_RX

void usart_init2(u32 bound)
{
    GPIO_InitTypeDef GPIO_Init_Structure;                            //定义GPIO结构体
    USART_InitTypeDef USART_Init_Structure;                          //定义串口结构体
		NVIC_InitTypeDef  NVIC_Init_Structure;														//定义中断结构体
		NVIC_PriorityGroupConfig(NVIC_PriorityGroup_4);

		RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);
		RCC_APB1PeriphClockCmd(RCC_APB1Periph_USART2,ENABLE);        //开启USART1时钟

    //配置PA2 TX
    GPIO_Init_Structure.GPIO_Mode  = GPIO_Mode_AF_PP;                //复用推挽
    GPIO_Init_Structure.GPIO_Pin   = USART2_TX_GPIO_PIN;
    GPIO_Init_Structure.GPIO_Speed = GPIO_Speed_50MHz;

    GPIO_Init( USART2_GPIO_PORT, &GPIO_Init_Structure);

    //配置PA3 RX
    GPIO_Init_Structure.GPIO_Mode  = GPIO_Mode_IN_FLOATING;                //复用推挽
    GPIO_Init_Structure.GPIO_Pin   = USART2_RX_GPIO_PIN;
    GPIO_Init( USART2_GPIO_PORT, &GPIO_Init_Structure);

    USART_ITConfig(USART2,USART_IT_RXNE,ENABLE);
    USART_Init_Structure.USART_BaudRate = bound;                                          //波特率设置为115200
    USART_Init_Structure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;       //硬件流控制为无
    USART_Init_Structure.USART_Mode = USART_Mode_Tx | USART_Mode_Rx;                       //模式设为收和发
    USART_Init_Structure.USART_Parity = USART_Parity_No;                                   //无校验位
    USART_Init_Structure.USART_StopBits = USART_StopBits_1;                                //一位停止位
    USART_Init_Structure.USART_WordLength = USART_WordLength_8b;                           //字长为8位
    USART_Init(USART2, &USART_Init_Structure);
    USART_Cmd(USART2, ENABLE);

		//中断结构体配置
		NVIC_Init_Structure.NVIC_IRQChannel 			=   USART2_IRQn;
		NVIC_Init_Structure.NVIC_IRQChannelCmd   	=   ENABLE;
		NVIC_Init_Structure.NVIC_IRQChannelPreemptionPriority  =  4;
		NVIC_Init_Structure.NVIC_IRQChannelSubPriority         =  0;
		NVIC_Init(&NVIC_Init_Structure);


}


void USART2_IRQHandler(void)                	//串口1中断服务程序
{
	u8 Res;

	if(USART_GetITStatus(USART2, USART_IT_RXNE) != RESET)  //接收中断(接收到的数据必须是0x0d 0x0a结尾)
		{
		Res =USART_ReceiveData(USART2);	//读取接收到的数据

		if((USART_RX_STA&0x8000)==0)//接收未完成
			{
			if(USART_RX_STA&0x4000)//接收到了0x0d
				{
				if(Res!=0x0a)USART_RX_STA=0;//接收错误,重新开始
				else USART_RX_STA|=0x8000;	//接收完成了
				}
			else //还没收到0X0D
				{
				if(Res==0x0d)USART_RX_STA|=0x4000;
				else
					{
					USART_RX_BUF[USART_RX_STA&0X3FFF]=Res ;
					USART_RX_STA++;
					if(USART_RX_STA>(USART_REC_LEN-1))USART_RX_STA=0;//接收数据错误,重新开始接收
					}
				}
			}
     }
}

#endif



/*==================================================串口三============================================== */
void USART3_SendData(uint8_t data)
{
	while((USART3->SR & 0X40) == 0);
	USART3->DR = data;
}

void USART3_SendString(uint8_t *DAT, uint8_t len)
{
		uint8_t i;
		for(i = 0; i < len; i++)
		{
				USART3_SendData(*DAT++);
		}
}

#if EN_USART3_RX

uint8_t USART3_RX_BUF[USART3_REC_LEN];     														//接收缓冲,最大USART_REC_LEN个字节.

uint16_t USART3_RX_STA = 0;     																						//接收状态标记

void USART3_Init(uint32_t bound)
{
		//GPIO端口设置
		GPIO_InitTypeDef GPIO_InitStructure;
		USART_InitTypeDef USART_InitStructure;
		NVIC_InitTypeDef NVIC_InitStructure;

		RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);								//使能USART3，GPIOC时钟
		RCC_APB1PeriphClockCmd(RCC_APB1Periph_USART3, ENABLE);
		//USART3_TX   GPIOC.10
		GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;
		GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
		GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;											//复用推挽输出
		GPIO_Init(GPIOB, &GPIO_InitStructure);															//初始化GPIO

		//USART3_RX	  GPIOC.11初始化
		GPIO_InitStructure.GPIO_Pin = GPIO_Pin_11;
		GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;								//浮空输入
		GPIO_Init(GPIOB, &GPIO_InitStructure);															//初始化GPIO

		//USART3 NVIC 配置
		NVIC_InitStructure.NVIC_IRQChannel = USART3_IRQn;
		NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 3 ; 					//抢占优先级3
		NVIC_InitStructure.NVIC_IRQChannelSubPriority = 3;									//子优先级3
		NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;											//IRQ通道使能
		NVIC_Init(&NVIC_InitStructure);																			//根据指定的参数初始化VIC寄存器

		//USART 初始化设置

		USART_InitStructure.USART_BaudRate = bound;													//串口波特率
		USART_InitStructure.USART_WordLength = USART_WordLength_8b;					//字长为8位数据格式
		USART_InitStructure.USART_StopBits = USART_StopBits_1;							//一个停止位
		USART_InitStructure.USART_Parity = USART_Parity_No;									//无奇偶校验位
		USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;//无硬件数据流控制
		USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;			//收发模式

		USART_Init(USART3, &USART_InitStructure);													 //初始化串口1
		USART_ITConfig(USART3, USART_IT_RXNE, ENABLE);										 //开启串口接受中断
		USART_Cmd(USART3, ENABLE);                   											 //使能串口1
}

void USART3_IRQHandler(void)                													//串口1中断服务程序
{
		uint8_t Res;
		if(USART_GetITStatus(USART3, USART_IT_RXNE) != RESET)
		{
				Res = USART_ReceiveData(USART3);															//读取接收到的数据
		}
}
#endif

.H文件

#ifndef __USART_H
#define __USART_H
#include "stdio.h"
#include "sys.h"

#define USART_REC_LEN  			800  	//定义最大接收字节数 200
#define EN_USART1_RX 			1		//使能（1）/禁止（0）串口1接收
#define EN_USART2_RX 			1		//使能（1）/禁止（0）串口1接收

#define USART1_REC_LEN  			200  	//定义最大接收字节数 200
#define EN_USART1_RX 			1			//使能（1）/禁止（0）串口1接收
extern u8  USART1_RX_BUF[USART1_REC_LEN]; 	//接收缓冲,最大USART_REC_LEN个字节.末字节为换行符
extern u16 USART1_RX_STA;

#define  DEBUG_USARTx                   USART1
//串口1
#define USART1_GPIO_PORT      GPIOA
#define USART1_GPIO_CLK       RCC_APB2Periph_GPIOA
#define USART1_TX_GPIO_PIN    GPIO_Pin_9
#define USART1_RX_GPIO_PIN    GPIO_Pin_10
#define USART2_MAX_SEND_LEN		800					//最大发送缓存字节数
//串口2
#define USART2_GPIO_PORT      GPIOA
#define USART2_GPIO_CLK       RCC_APB2Periph_GPIOA
#define USART2_TX_GPIO_PIN    GPIO_Pin_2
#define USART2_RX_GPIO_PIN    GPIO_Pin_3



串口3
//#define USART3_GPIO_PORT      GPIOB
//#define USART3_GPIO_CLK       RCC_APB2Periph_GPIOB
//#define USART3_TX_GPIO_PIN    GPIO_Pin_10
//#define USART3_RX_GPIO_PIN    GPIO_Pin_11
//#define USART3_RX_EN 			1					//0,不接收;1,接收.
//#define USART3_MAX_RECV_LEN		600					//最大接收缓存字节数
//extern vu16 USART3_RX_STA;   						//接收数据状态
//extern u8  USART3_RX_BUF[USART3_MAX_RECV_LEN]; 		//接收缓冲,最大USART3_MAX_RECV_LEN字节

#define USART3_REC_LEN  			200  	//定义最大接收字节数 200
#define EN_USART3_RX 			1		//使能（1）/禁止（0）串口1接收

extern u8 flag,sign;

extern u8  USART3_RX_BUF[USART3_REC_LEN]; //接收缓冲,最大USART_REC_LEN个字节.末字节为换行符
extern u16 USART3_RX_STA;         		//接收状态标记
//如果想串口中断接收，请不要注释以下宏定义
void USART3_SendString(u8 *DAT,u8 len);
void USART3_SendData(u8 data);
void USART3_Init(u32 bound);

extern u8  USART_RX_BUF[USART_REC_LEN]; //接收缓冲,最大USART_REC_LEN个字节.末字节为换行符
extern u16 USART_RX_STA;         		//接收状态标记
//如果想串口中断接收，请不要注释以下宏定义
void uart_init(u32 bound);
void usart_init2(u32 bound);
void usart_init3(u32 bound);
void uart1_init(u32 bound);
void u3_printf(char* fmt,...) ;
void USART_Send_Byte(USART_TypeDef* USARTx, uint16_t Data);
void USART_Send_String(USART_TypeDef* USARTx, char *str);
void esp8266_init(void);
extern uint8_t  USART2_TX_BUF[USART2_MAX_SEND_LEN]; 		//发送缓冲,最大USART3_MAX_SEND_LEN字节
void u1_printf(char *fmt, ...);
#endif
柯就就
关注
  • 3
    点赞
  • 踩
  • 9
    收藏
    觉得还不错? 一键收藏
  • 打赏
    打赏
  • 2
    评论
stm32之雨滴传感器使用记录
TSC1235的专栏
10-04 1396
雨滴传感器、烟雾传感器（MQ2）、轨迹传感器、干黄管等的原理都类似，都是将检测到的信号通过LM393进行处理之后再输出，可以输出数字信号DO（0和1）和模拟信号A0。雨滴传感器在正常情况下是AO输出的是工作电压，如果遇到水，电压会迅速下降。当然在遇到水时DO输出0，正常输出1。CubeMX配置，PC13用于DO口或者通过ADC（PA3）
STM32串口收发处理_stm32串口接收数据处理，2024年最新338页网易Golang面试真题解析火爆全网
最新发布
2401_84254406的博客
04-13 918
/计算接收一帧数据的长度。
雨滴传感器（STM32学习之雨滴传感器）
Dkkkkk20的博客
08-21 3752
STM32学习之雨滴传感器
基于单片机的雨量检测系统设计
2402_82389843的博客
03-07 1898
此外，该传感器还采用大面积的组合感应板，能够更准确地检测雨量大小，且其表面材料采用镀镍的方式，具有极强的抗氧化性能，能够有效地延长传感器的使用寿命。他们的应用和研究已经是非常的成熟。国内研究现状：雨量自动检测系统在我国的应用已经有几十年的历史，在过去几十年中，外国的新一代的技术和设备的引入和我国在该领域的不断发展，雨量检测技术得到飞快地发展。我国的国土面积辽阔，大部分的地区处于季风性气候，带有季风的地区每年的春季、夏季会有较多的降水，就会导致南方地区会发生频繁的洪涝灾害，会淹没农田、冲毁道路等。
DS18B20数据手册-中文版.pdf
12-07
DS18B20数据手册-中文版.pdf
LIN总线开发:智能雨量传感器
minyuanxiani的专栏
10-30 1874
大众速腾 自动雨刮 雨水感应模块 长城系列 自动雨刮 雨水感应模块 --------------------------------------------------------------------------------- 雨水感应智能雨刮是多数高配车的标配，一般安装在前挡风玻璃靠近黑色颗粒膜，能够识别雨滴、环境光线，采用3线通信:VBAT,GND,LIN。 不同的车有不同的外形，大部分都是是带柄圆形，但是也有些例外，是圆角长方形。 不管什么外形的雨水传感器，其工作原理都是一样的：..
STM32F103 RS485传感器.docx
12-15
STM32F103 RS485传感器的文档详细介绍了如何使用STM32F103微控制器进行RS485通信，这是一种常见的工业级通信协议，适用于长距离、多节点的通信网络。RS485通信允许在总线上连接多个设备，具有较高的抗干扰能力和远...
STM32-雨滴传感器
03-13
在本项目中，我们将探讨如何利用STM32与雨滴传感器进行交互，收集并处理雨滴数据。STM32F103系列是STM32家族的一员，具有丰富的外设接口和高性能，适用于各种低功耗、高性能的应用场景。 雨滴传感器是一种常见的...
stm32+基于rs485总线的土壤温湿度传感测量
03-25
引脚使用情况 串口1用于调试 串口4用于连接rs485总线的土壤温湿度传感 STM32_PC10_UART4_TX STM32_PC11_UART4_RX ...土壤传感器发送接收的命令如下 发送：01 03 00 00 00 02 C4 0B 收到：01 03 04 01 23 01 46 8A 67
雨滴传感器模块资料_raindrop传感器_STM32F103_雨滴传感器_
10-04
基于stm32f103开发使用雨滴传感器，检测雨滴的存在。
【项目】环境监测 | 可燃气体传感器+温湿度传感器+雨滴传感器+OLED屏幕
09-02
备赛广东省电赛的时候，队长给我布置了这个小项目，说有可能会用在比赛的作品中，但实际就不知道了，所以在这里分享一下代码。 总的来说，这个项目还是蛮适合对STM32已经入门然后想进阶的小伙伴。 项目包含了对各种常见模块的代码撰写，每种模块对应的通信协议、用到的外设也不尽相同；项目还涉及了对FreeRTOS系统的基本移植和使用，对于想进阶STM32的小伙伴是非常好的。
雨滴传感器fc37+雨滴模块+传感器+下雨模块+大面积雨滴模块+天气模块.zip
12-28
雨滴传感器fc37+雨滴模块+传感器+下雨模块+大面积雨滴模块+天气模块，c51单片机与STM32单片机对雨滴传感器的开发，希望能帮到大家
雨滴传感器的详细介绍
05-05
详细介绍雨滴传感器模块的电路分布以及代码测试
STM32采集雨量
11-06
通过STM32单片机采集雨量，翻斗式雨量筒作为雨量传感器，翻斗翻转一次产生一次中断，STM32中断计数，最后乘以翻斗分辨率得出雨量。
基于STM32的rs485通讯例程
12-15
在本文中，我们将深入探讨如何使用STM32微控制器实现基于RS485通信协议的土壤温湿度传感器数据采集系统。STM32F103ZET6是一款高性能、低功耗的微控制器，广泛应用于各种嵌入式设计，包括工业控制和物联网设备。RS485...
【小项目】STM32环境监测 | MQ2可燃气体传感器+雨滴传感器+DHT11温湿度传感器+OLED屏幕
JackieCoo的博客
09-02 5783
介绍了一个使用STM32制作的小项目，包含可燃气体传感器、温湿度传感器、雨滴传感器、OLED屏幕，同时移植了FreeRTOS系统，可实现简单的环境监测。
如何使用stm32读取输出为RS485的传感器数据并显示
03-31
1. 确认传感器的通信协议和通信方式 首先要确认传感器的通信协议和通信方式，一般来说，RS485是一种串行通信协议，可以通过UART或USART模块进行通信。同时，还需要了解传感器的数据格式、数据传输速率等信息。 2. 配置STM32的串行通信模块 根据传感器的通信协议和通信方式，配置STM32的串行通信模块，包括波特率、数据位、校验位、停止位等参数。一般来说，STM32的串口配置可以通过CubeMX工具进行配置，也可以手动编写代码进行配置。 3. 编写STM32的串口读取程序 根据传感器的通信协议和数据格式，编写STM32的串口读取程序，通过串口接收数据，并解析数据，得到传感器的实时数据。可以使用中断方式接收数据，也可以使用轮询方式接收数据。 4. 显示传感器数据 将传感器的实时数据显示在STM32的LCD屏幕上或者通过串口发送到PC端进行显示。可以使用STM32的LCD驱动模块进行显示，也可以编写串口发送程序进行数据传输。 注意事项： 1. 传感器的通信协议和通信方式需要与STM32的串口配置相匹配。 2. 传感器的数据格式需要进行解析，得到实际的传感器数据。 3. 传感器的数据传输速率需要与串口波特率相匹配。 4. 传感器的数据需要进行处理，得到实际的物理量值。

“相关推荐”对你有帮助么？

  • 非常没帮助
  • 没帮助
  • 一般
  • 有帮助
  • 非常有帮助
提交
评论 2
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包

打赏作者

柯就就

你的鼓励将是我创作的最大动力

¥1 ¥2 ¥4 ¥6 ¥10 ¥20
扫码支付：¥1
获取中
扫码支付

您的余额不足，请更换扫码支付或充值

打赏作者

实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
