本文描述了公司如何通过IPsecVPN为子公司搭建连接，使用预共享密钥123456实现内网服务器的数据访问。文章详细记录了在两子公司防火墙配置策略，IPsec配置以及验证网络连通性的过程，最终成功建立隧道并测试服务器间的通信。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

实验1

公司需要搭建VPN让子公司连接内网服务器直接获取内网数据，使用IPsec VPN进行对接，

预共享密钥：123456

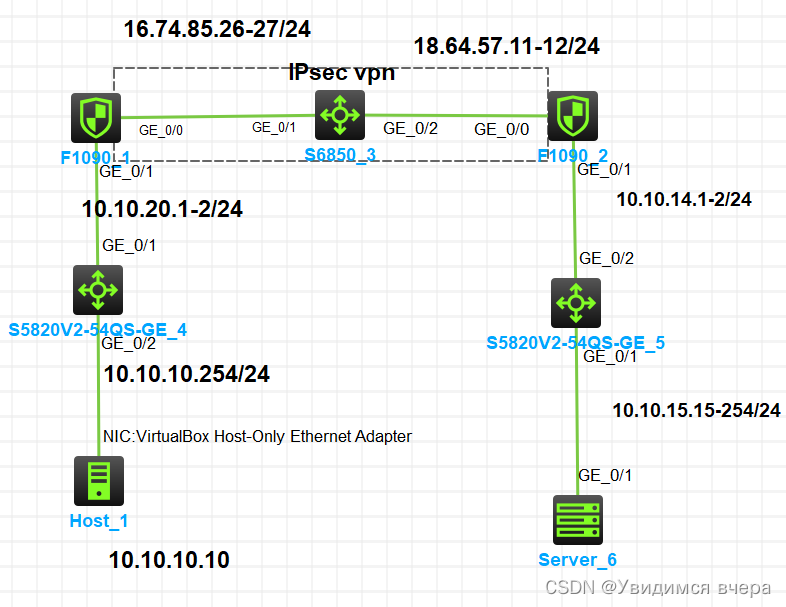

拓扑如下：

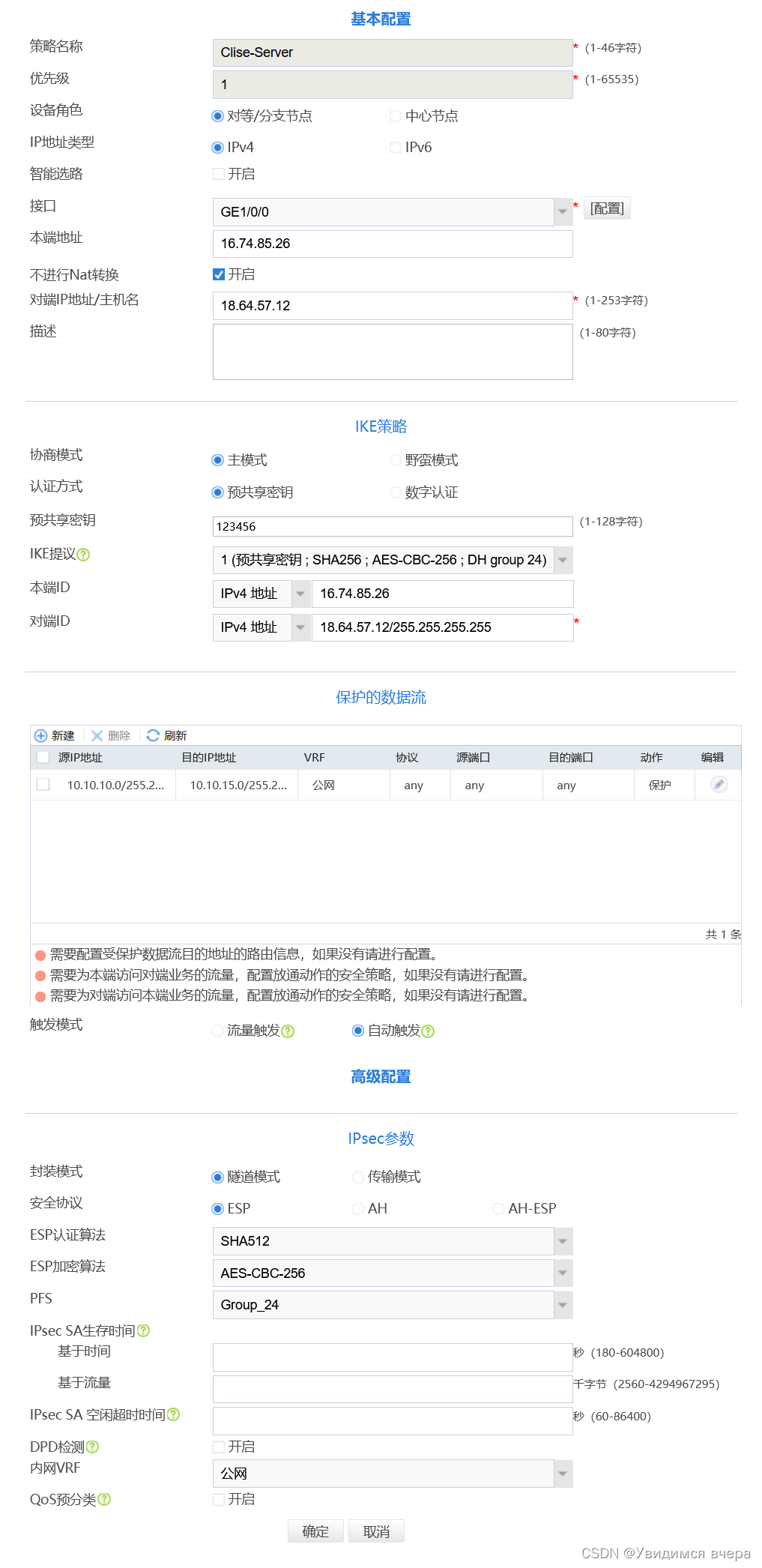

  1. 进入子公司侧防火墙(16.74.85.26)配置策略和IPsec VPN配置

  1. 进入子公司侧防火墙(18.64.57.12)配置策略和IPsec VPN配置

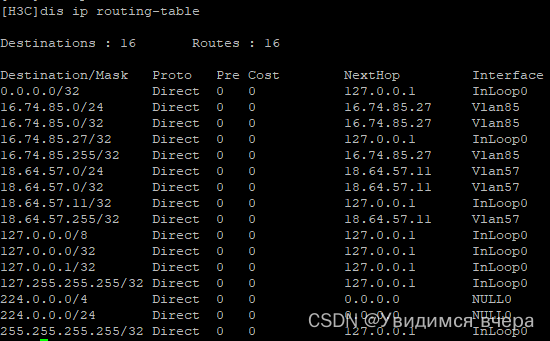

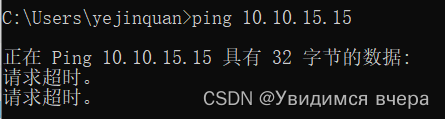

  1. 查看两个防火墙之间的交换机没有对端内网路由信息，pc也无法直接ping通对端服务器

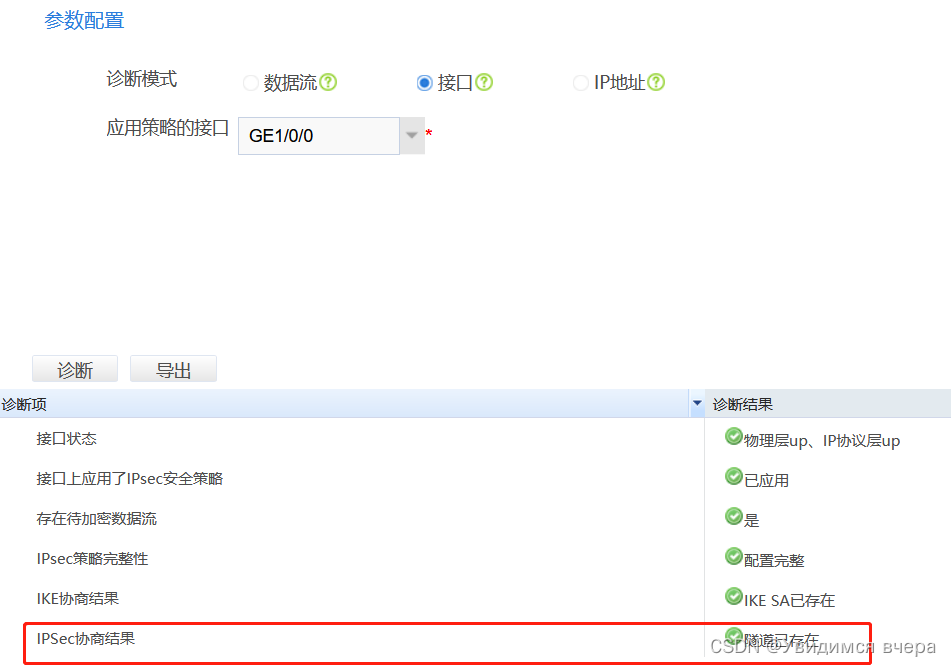

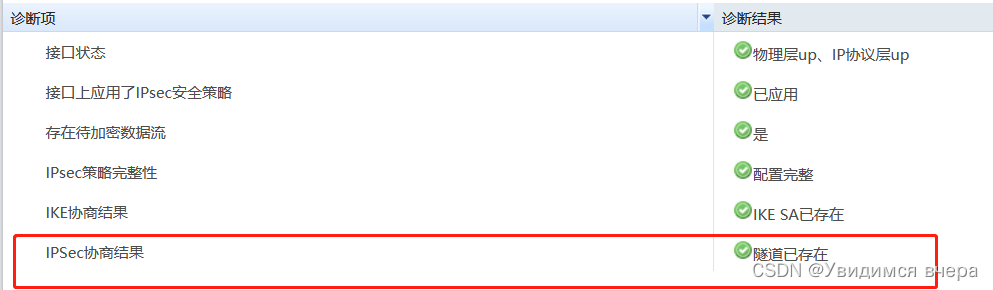

  1. 配置完成后添加全通策略，查看隧道已建立成功

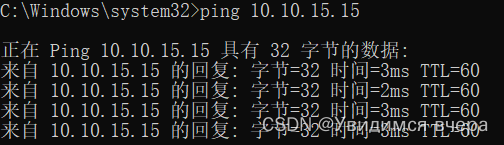

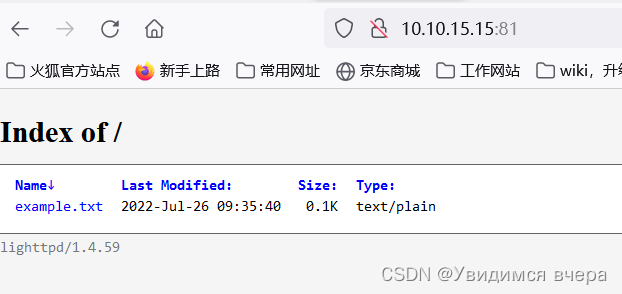

  1. 测试服务器已正常可以ping通和访问
