本文介绍了STM32的RTC模块，详细阐述了RTC的配置过程，包括使能RTC时钟源、日历初始化以及中断设置。通过HAL库实现了一秒钟输出一次的计时功能，总结了利用中断进行计时的基本原理。

文章目录

一，RTC介绍
二，HAL选项
三，代码
四，总结
五，参考

一，RTC介绍

实时时钟的缩写是RTC(Real_Time Clock)。RTC 是集成电路，通常称为时钟芯片。
-实时时钟是一个独立的定时器。RTC模块拥有一组连续计数的计数器，在相应软件配置下，可提供时钟日历的功能。修改计数器的值可以重新设置系统当前的时间和日期。
RTC模块和时钟配置系统(RCC_BDCR寄存器)处于后备区域，即在系统复位或从待机模式唤醒后， RTC的设置和时间维持不变。
系统复位后，对后备寄存器和RTC的访问被禁止，这是为了防止对后备区域(BKP)的意外写操作。执行以下操作将使能对后备寄存器和RTC的访问：
● 设置寄存器RCC_APB1ENR的PWREN和BKPEN位，使能电源和后备接口时钟
● 设置寄存器PWR_CR的DBP位，使能对后备寄存器和RTC的访问。

二，HAL选项

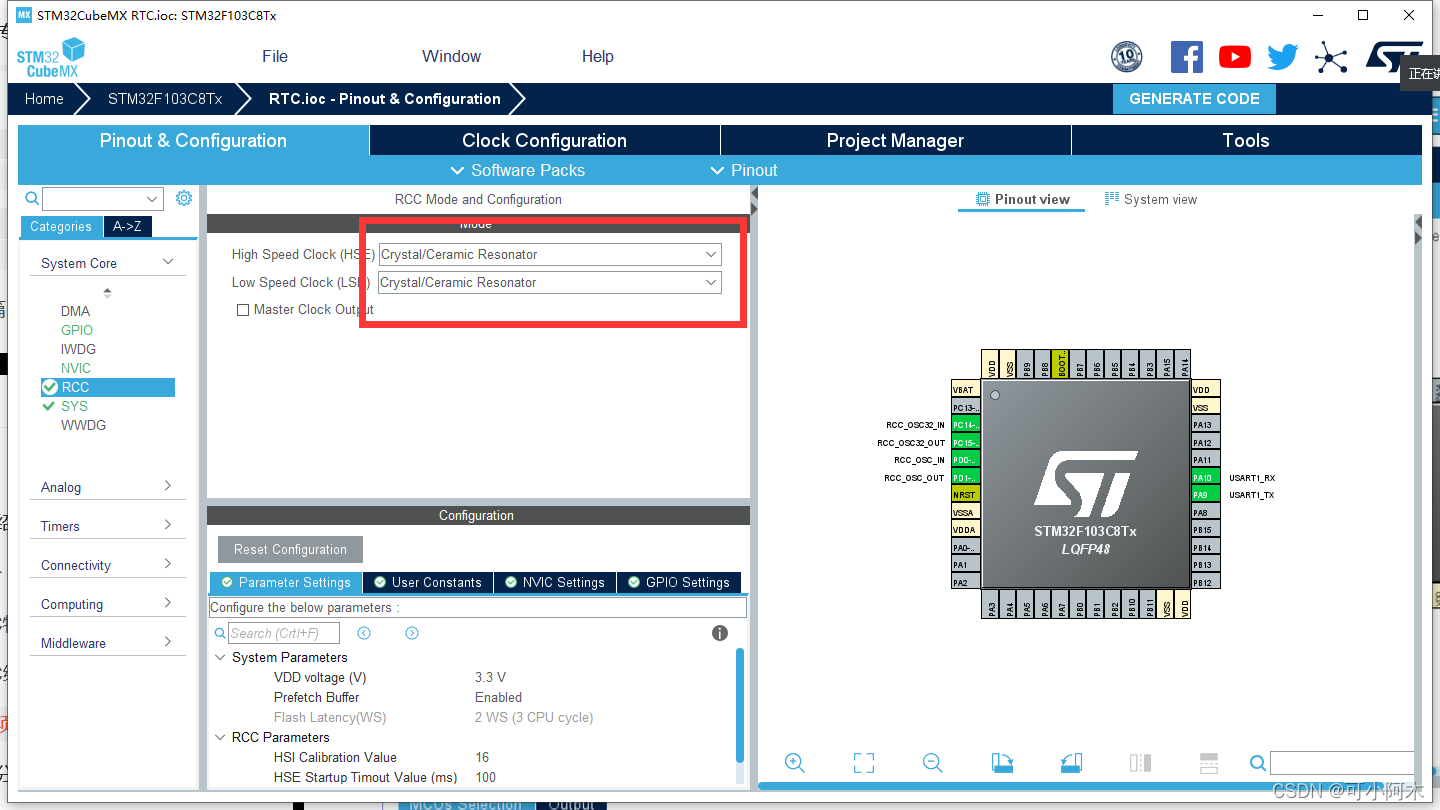

RCC配置，这个要使能外部低速时钟，SYS配置可以不用变
在这里插入图片描述

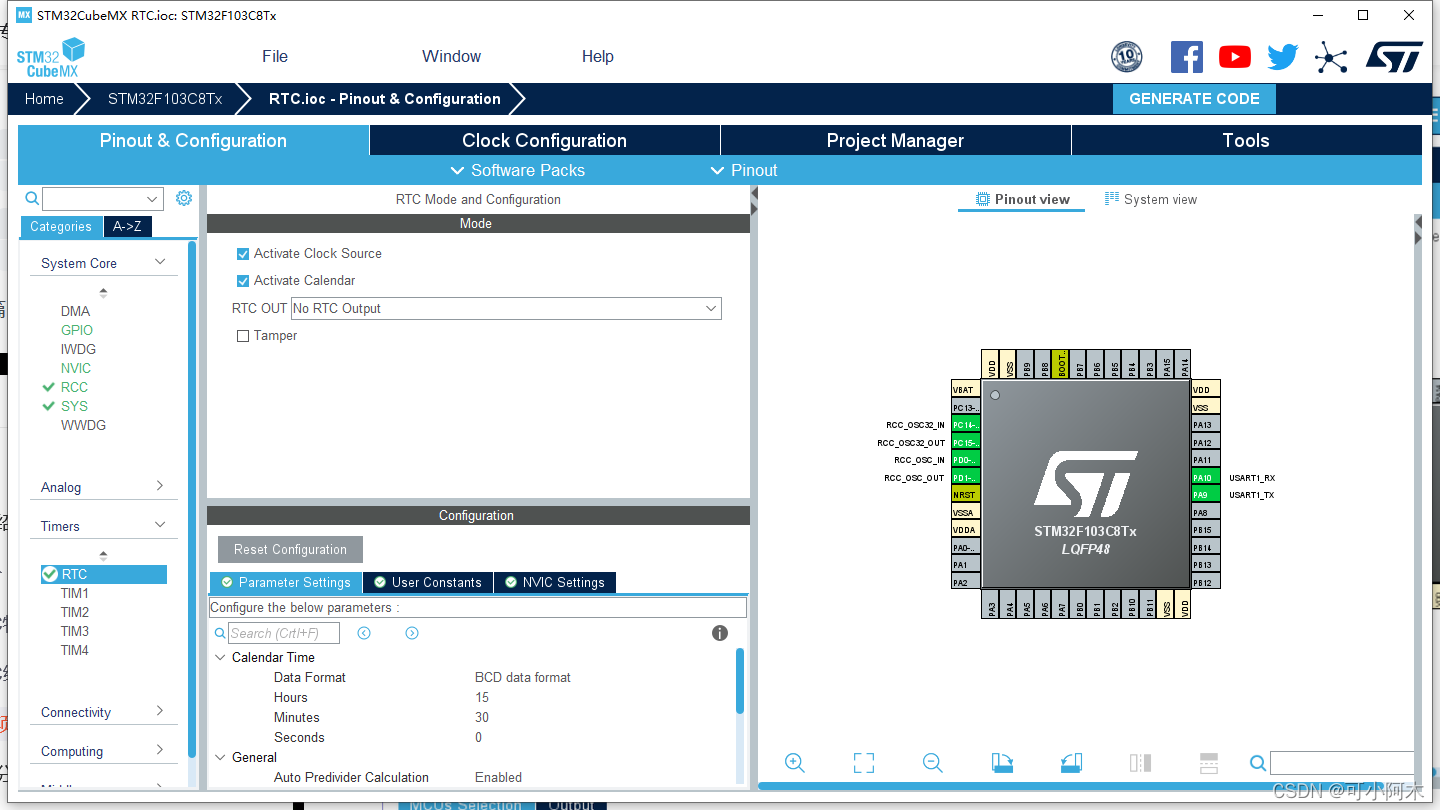

RTC模块使能时钟源和使能日历，同时将RTC_OUT选择为no rtc output，以及把下面的中断加上
RTC_OUT是是否使能tamper（PC13）引脚上输出校正的秒脉冲时钟。
在parameter setting模块可以初始化时间，也可以选择在代码里初始化时间

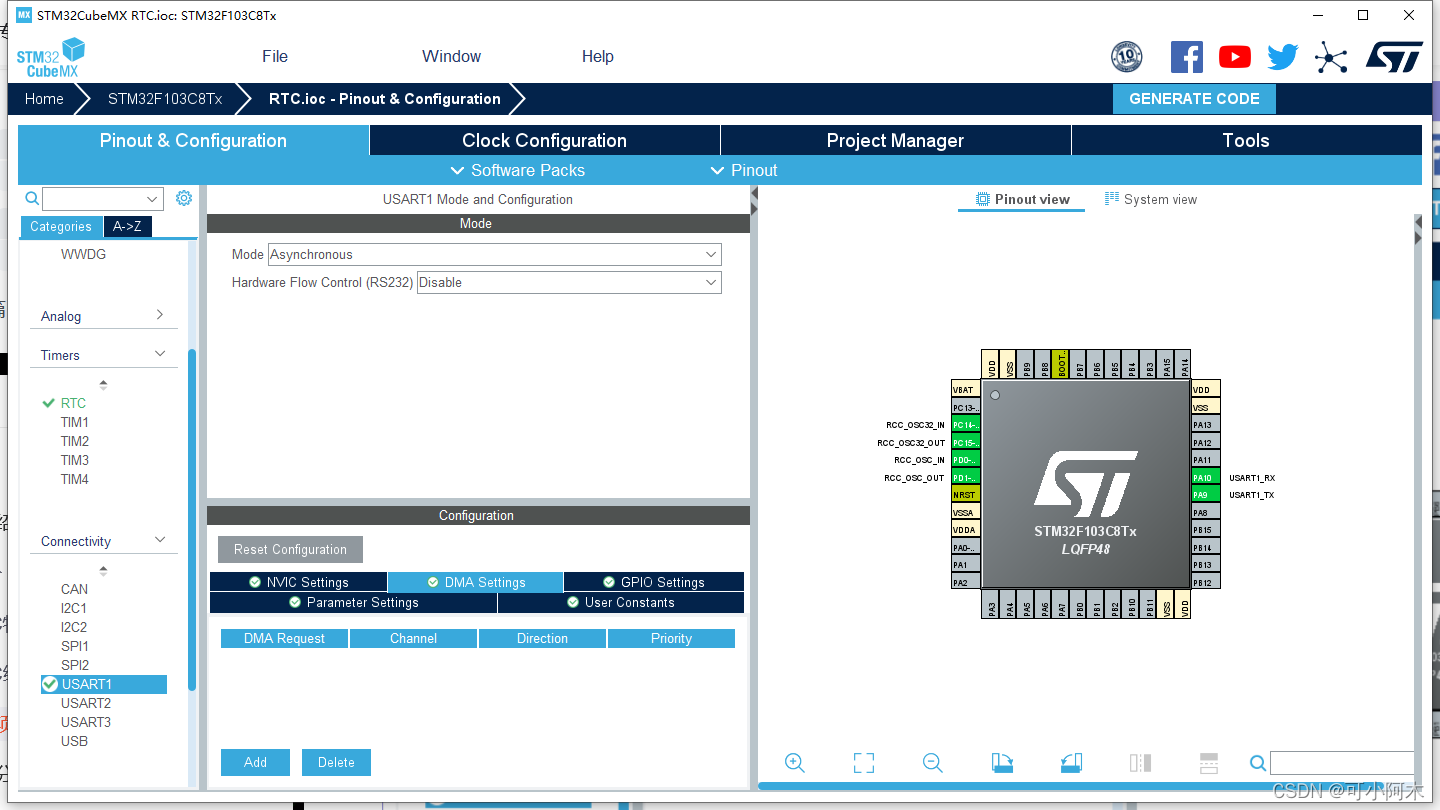

要用串口发送信息，所以使能一个usart1
在这里插入图片描述
然后就是和以前一样的生成文件就OK了

三，代码

main

/* USER CODE BEGIN Header */
/**
  ******************************************************************************
  * @file           : main.c
  * @brief          : Main program body
  ******************************************************************************
  * @attention
  *
  * <h2><center>&copy; Copyright (c) 2021 STMicroelectronics.
  * All rights reserved.</center></h2>
  *
  * This software component is licensed by ST under BSD 3-Clause license
