STM32 CubeMx创建Lwip+FreeRtos时出现ping不通

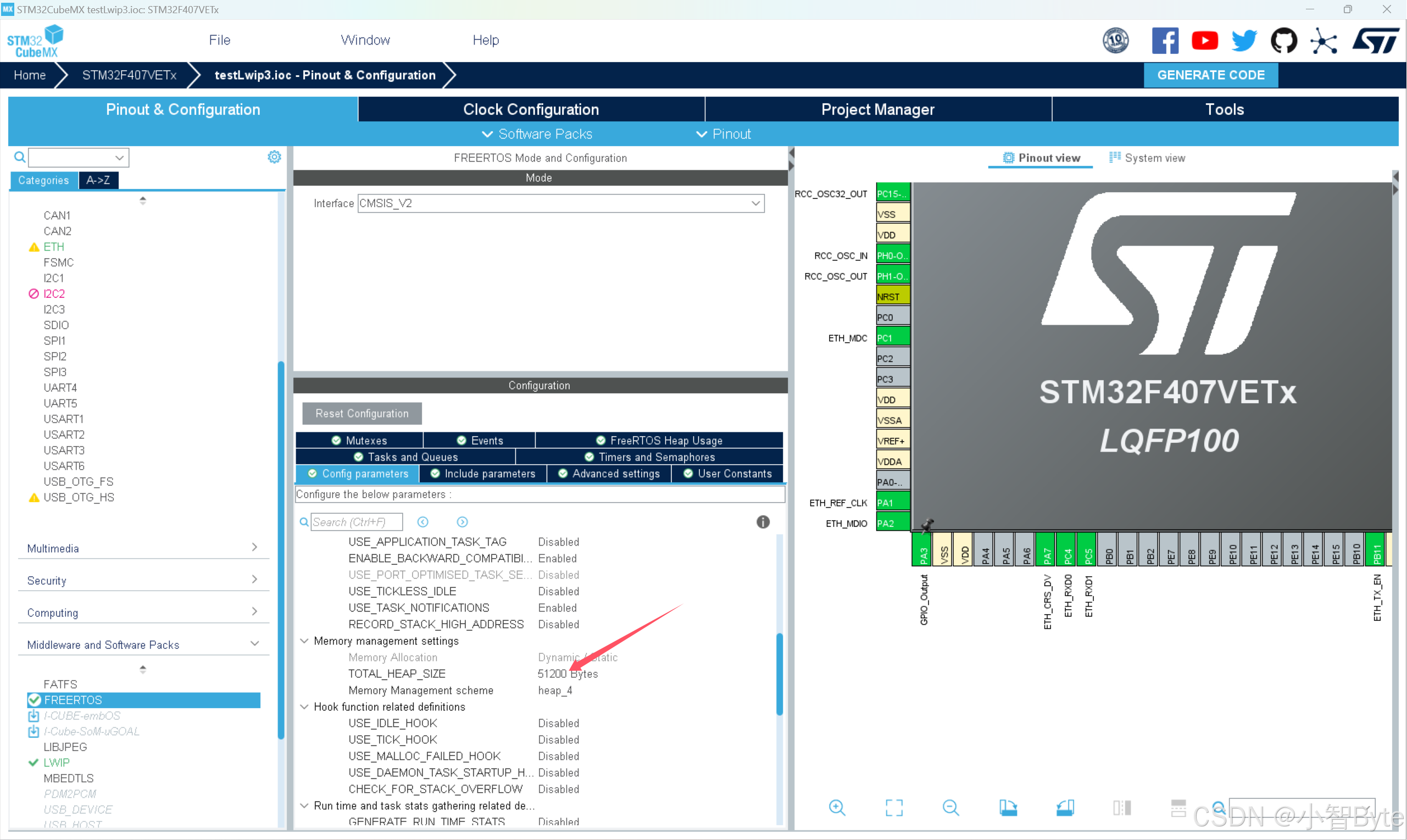

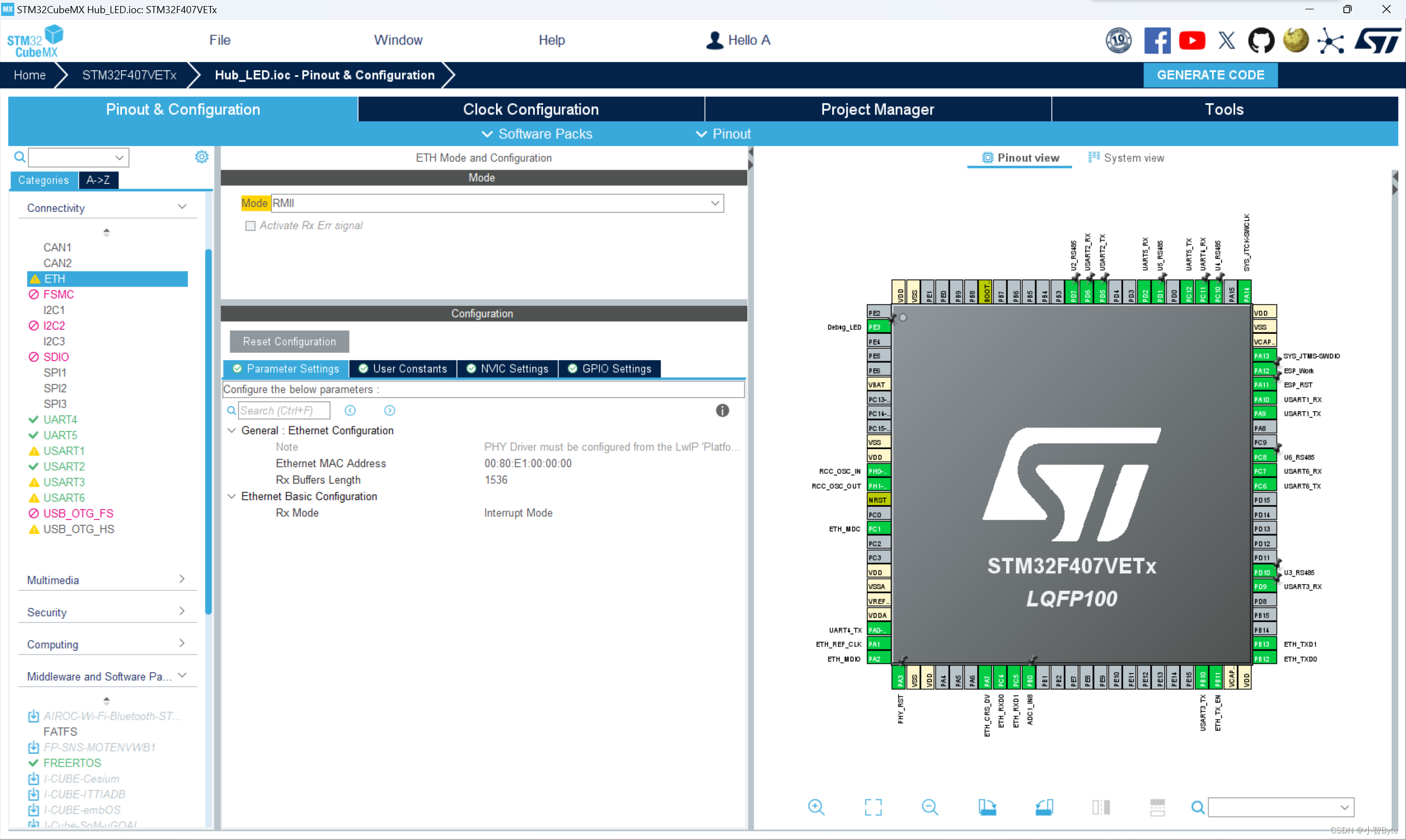

1、配置ETH，使用中断
在这里插入图片描述

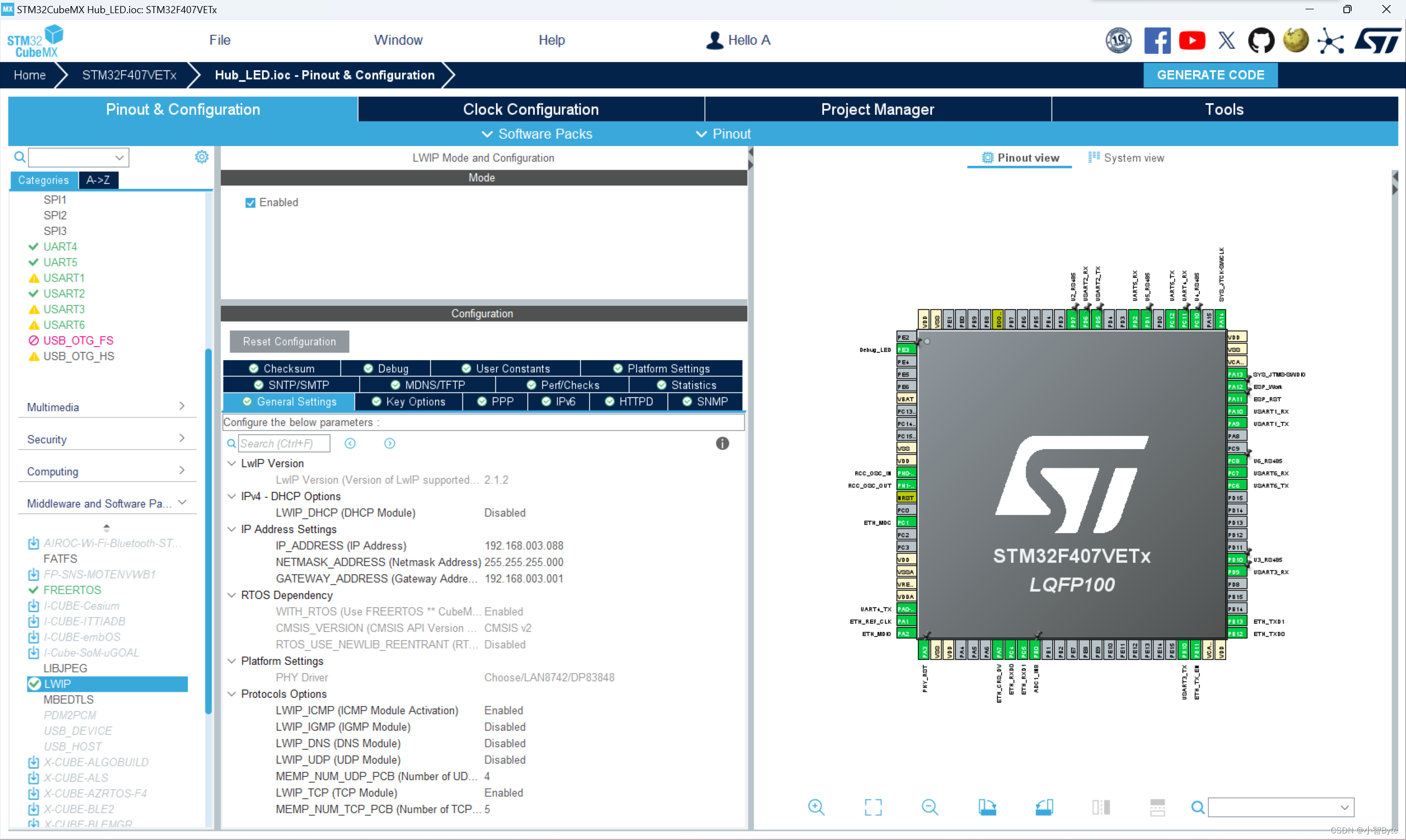

2、配置Lwip（使用静态ip），其余什么都不用管
在这里插入图片描述

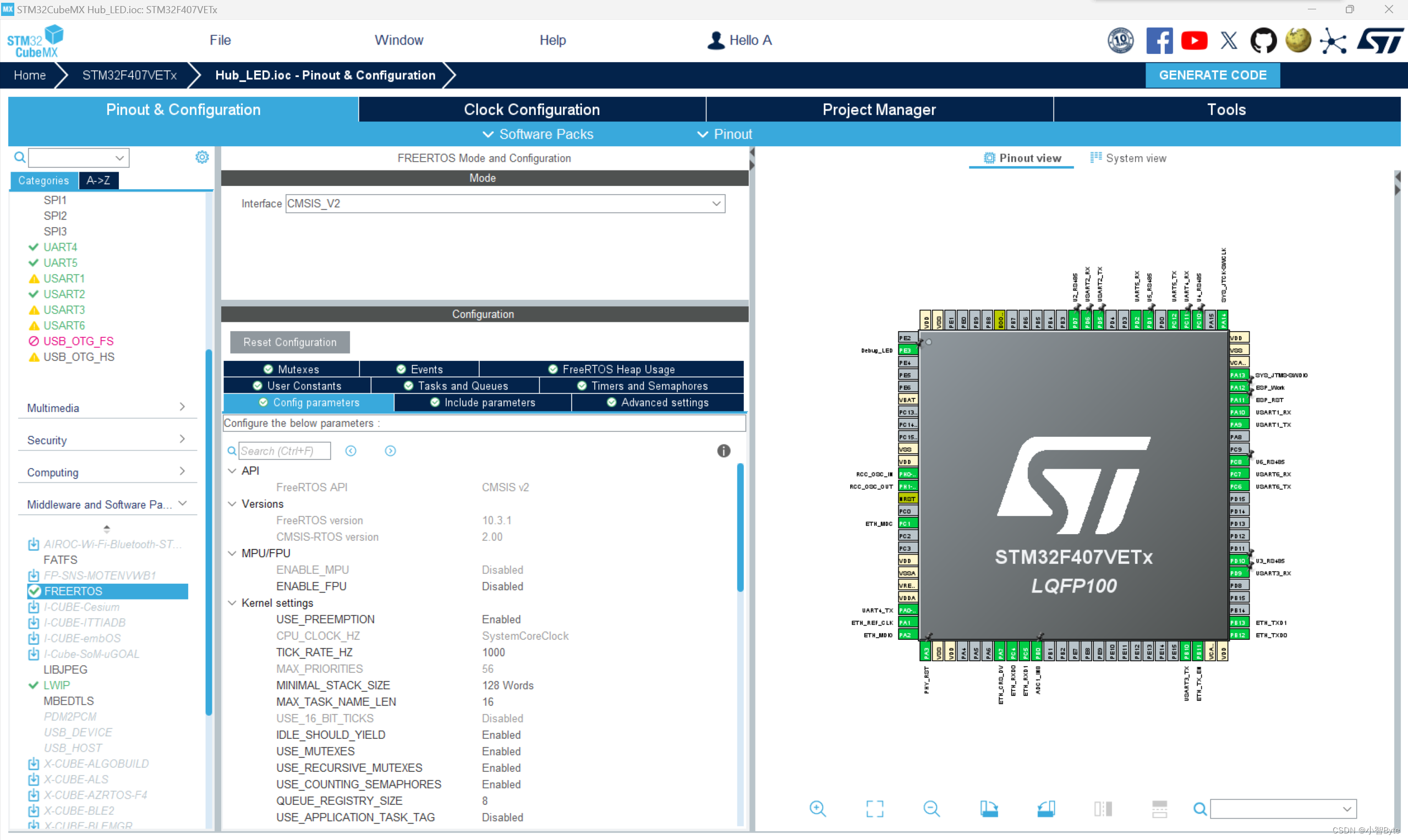

3、配置FreeRtos（选择V2版本），其余什么都不用管
在这里插入图片描述

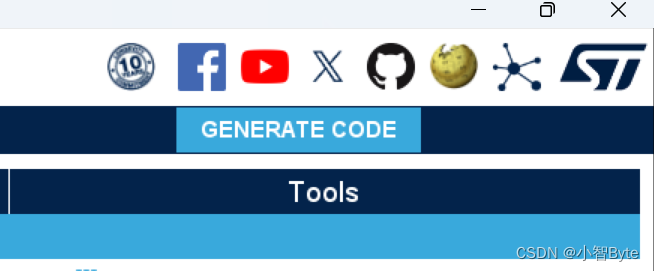

4、创建代码
在这里插入图片描述

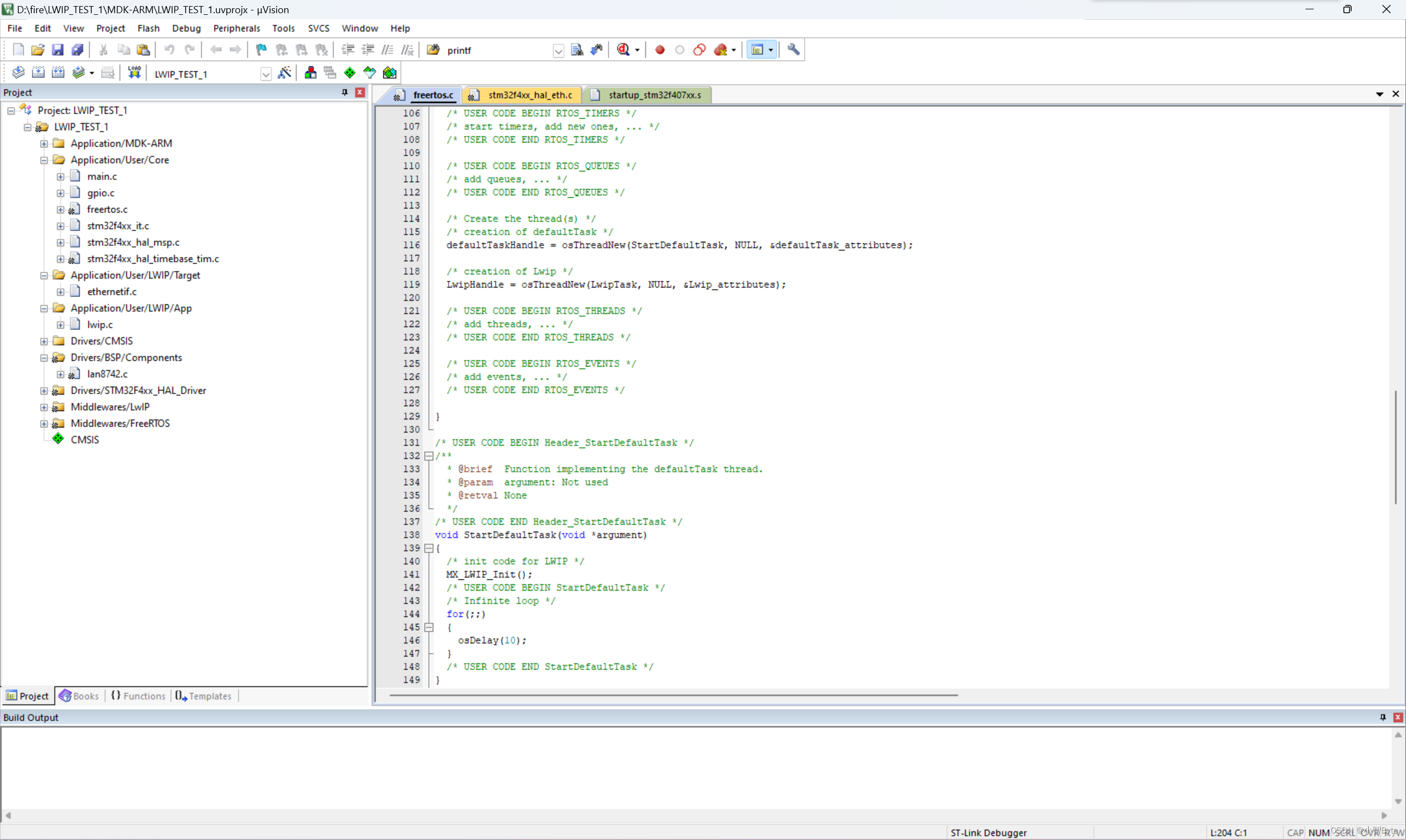

5、查看自动生成的初始化函数
在这里插入图片描述

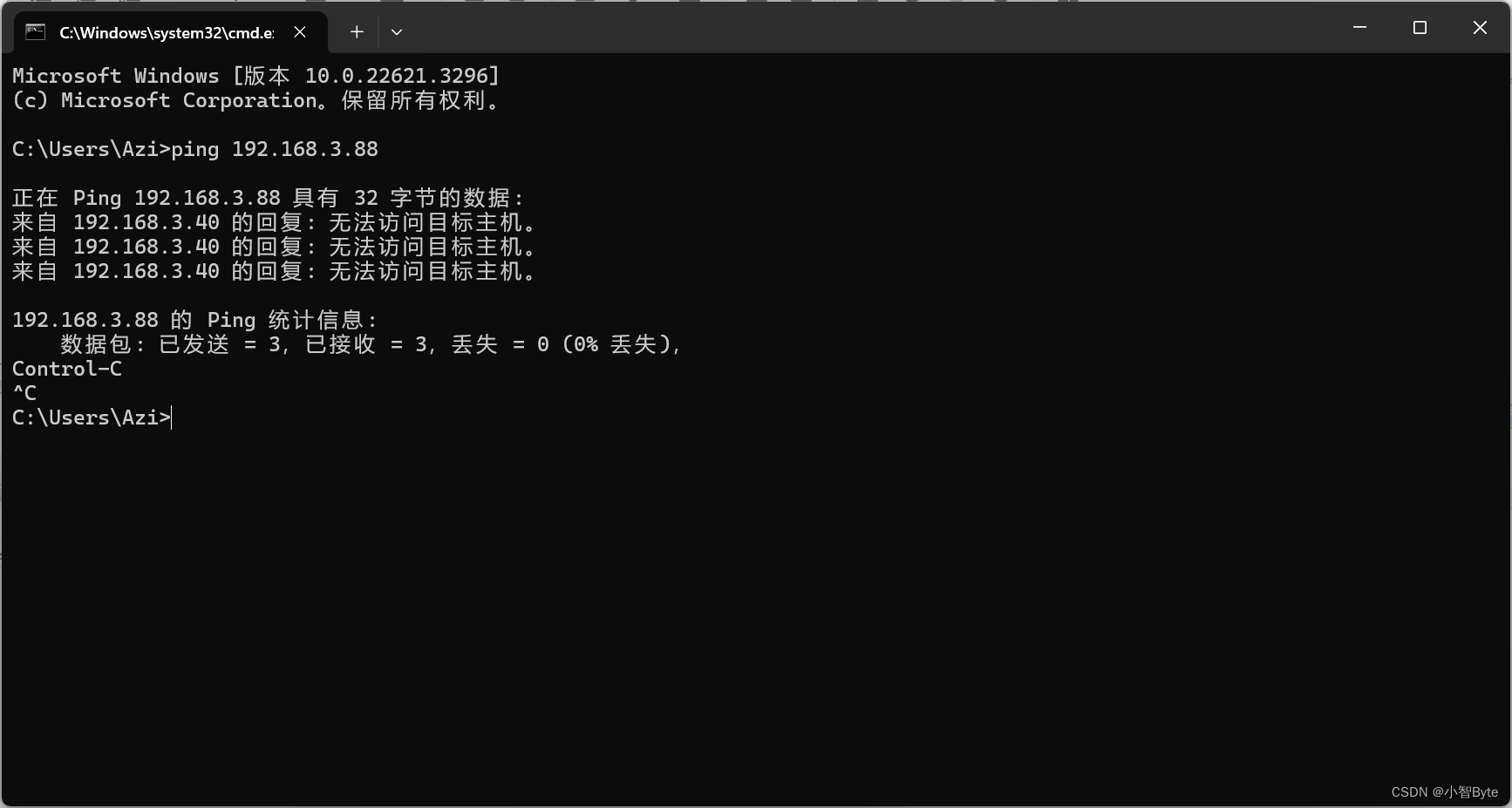

6、现在编译执行会出现ping不通的情况在这里插入图片描述

解决办法：

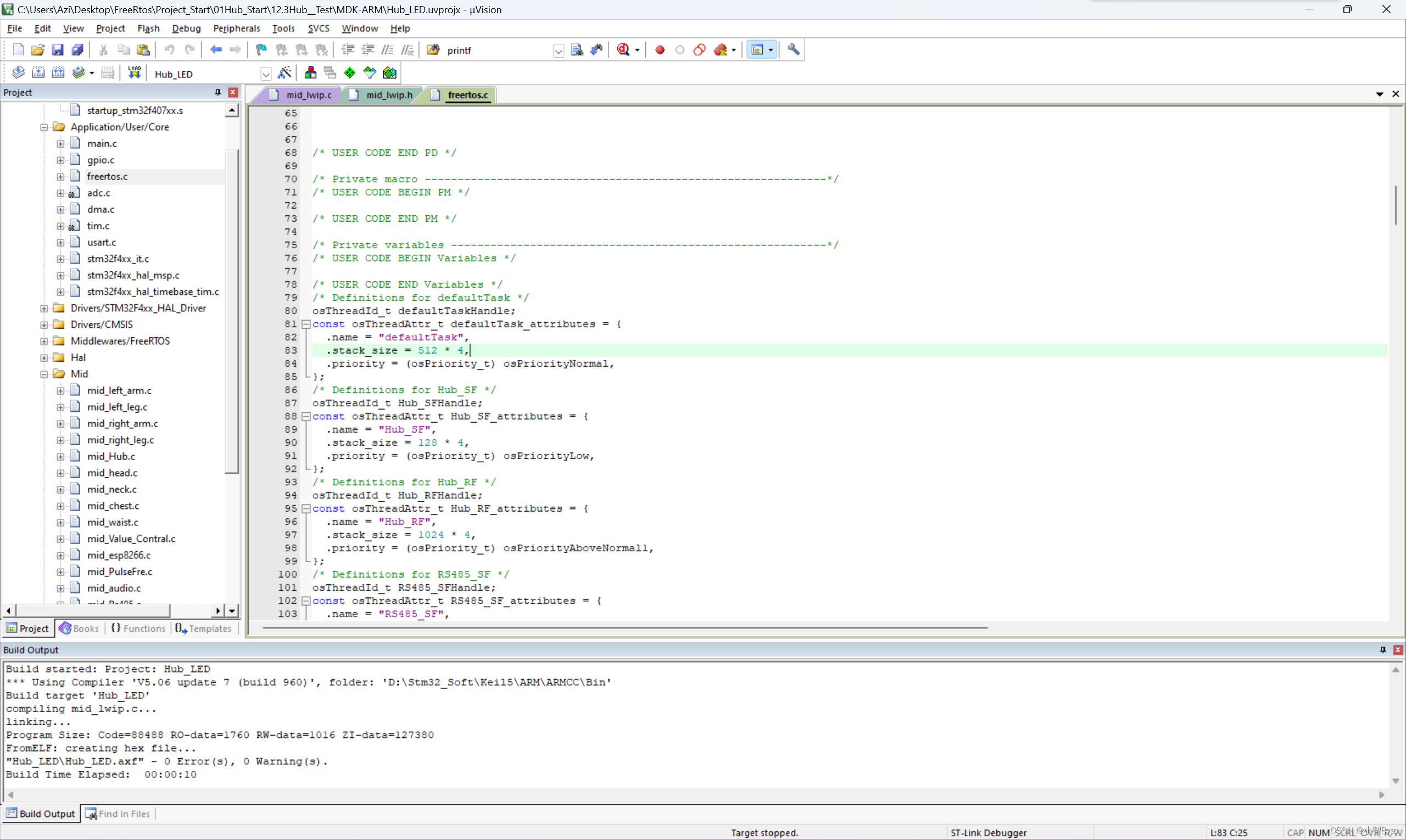

1、将Lwip初始化函数（CubeMx默认放在StartDefaultTask()空闲任务）所在的任务栈区增大（默认栈区为1284），修改为5124
在这里插入图片描述

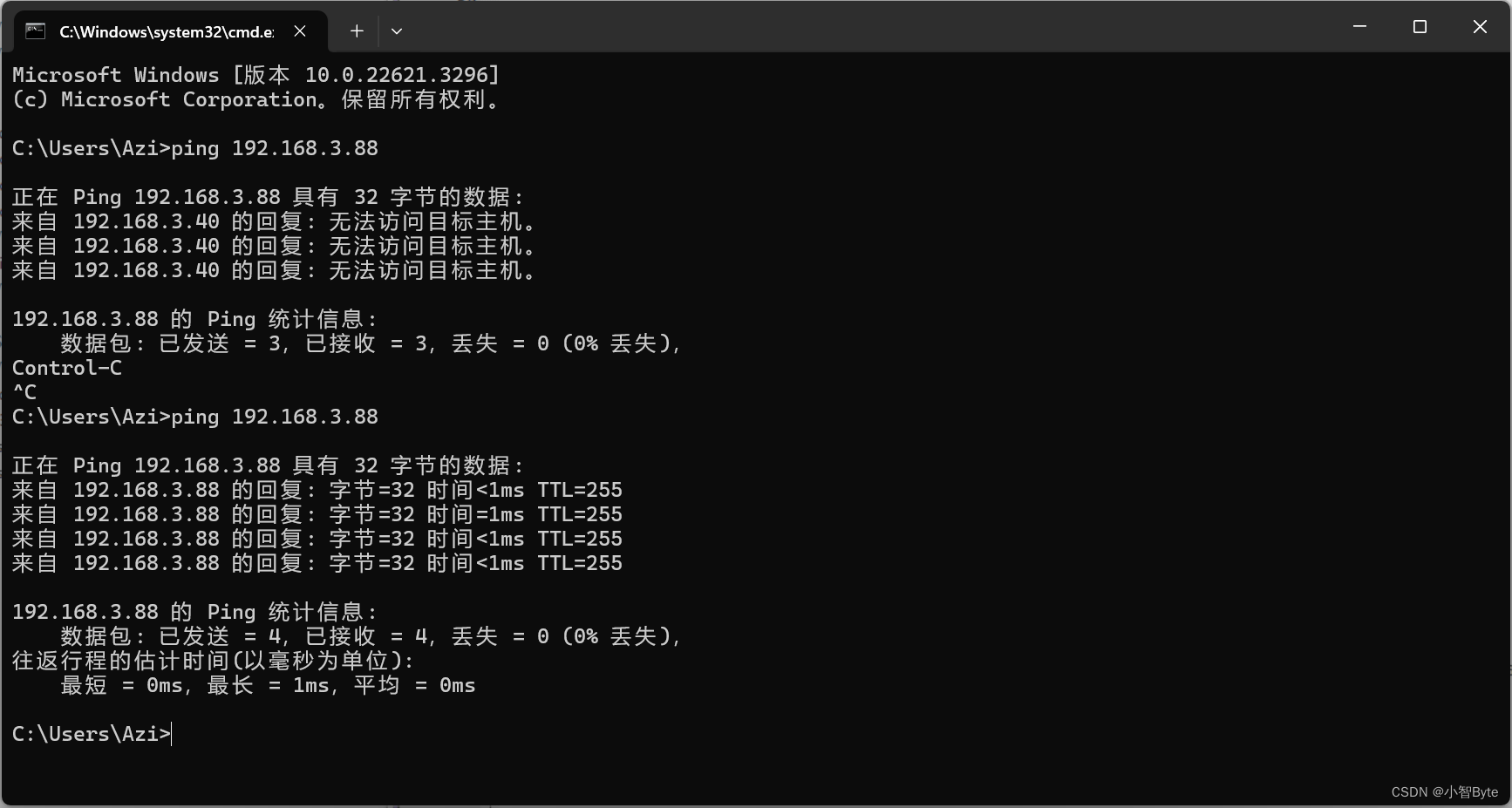

2、然后编译下载，就能ping通了
在这里插入图片描述
