序言

数字电子钟是一种显示时间的电子设备，其使用数字数码管或LED灯管来显示时间。 数字电子钟通常具有可调亮度、闹钟和定时器功能。它们使用电池或外部电源供电，并且通常具有24小时制或12小时制的显示格式，同时也可能包括日期和温度显示。 数字电子钟通常用于家庭、办公室和公共场所等地方。

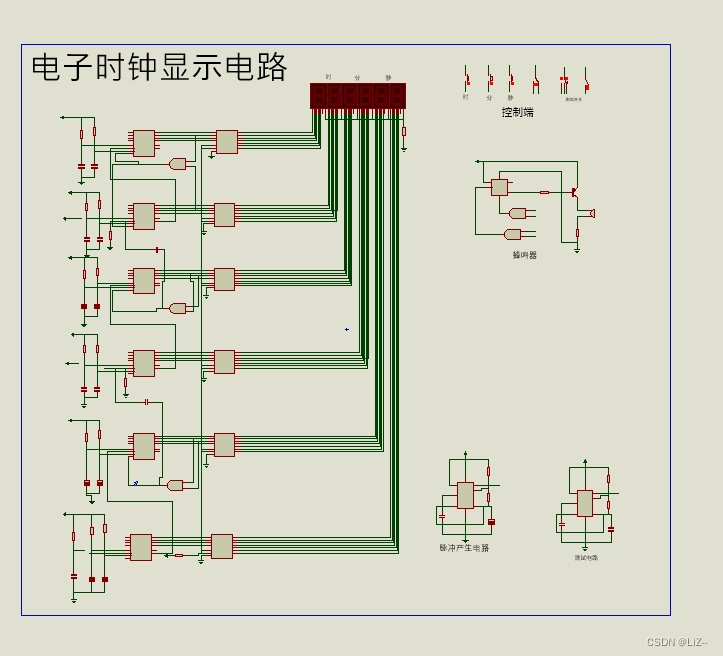

完成仿真图

元器件简介

cd4013

CD4013是一种双触发器集成电路。它由两个D触发器组成，每个触发器有一个数据输入（D）和一个时钟输入（CLK），以及异或门和反相器。CD4013的工作原理如下：

1. 当CLK输入高电平时，数据D被传输到Q输出，并且Q的反相输出为高电平。此时，第一个触发器被锁定，且异或门输出为低电平。

2. 当CLK输入下降沿时，数据D被传输到第二个触发器，并且此时第一个触发器的状态被传输到第二个触发器。第二个触发器的数据输出Q反转，异或门输出为高电平。

3. 当CLK再次上升沿时，上述过程重复，第二个触发器的状态被传输到第一个触发器，Q输出反转，异或门输出为低电平。

通过交替控制CLK时钟输入，CD4013可以实现各种功能，如计数器、频率分频器、多功能时序器等。

NE555

NE555是一种经典的定时器集成电路，它可以应用于各种计时、触发、脉冲和振荡等电路中。

NE555的工作原理如下：

1. 电压比较器：NE555有两个电压比较器，一个是比较输入引脚（pin2）和参考电压（pin6）之间的电压，另一个是比较控制电压（pin5）和参考电压（pin6）之间的电压。

2. RS触发器：NE555还有一个RS触发器，它由一个外接电容器和两个电阻组成。当电容器充电至2/3参考电压时，RS触发器被置位；当电容器放电至1/3参考电压时，RS触发器被复位。

3. 输出驱动器：NE555的输出引脚（pin3）由一个输出驱动器提供。当RS触发器被置位时，输出引脚输出高电平；当RS触发器被复位时，输出引脚输出低电平。

根据输入引脚、控制电压、参考电压和外部电容器电阻器的组合，可以实现NE555的各种功能。例如，通过连接一个电阻和电容器，可以将NE555配置为单稳态多谐振电路、方波振荡器或矩形波发生器等。

CD40192是一款4位可递增或可递减计数器。当输入信号在计数器的时钟输入端 CLK 上改变状态时，计数器会根据模式选择输入的不同而递增或递减。CD40192可以使用外部时钟源或者内部时钟源以1MHz的频率工作。计数器的最大计数范围为16，计数周期为65535。

CD40192

CD40192的工作原理可以分为以下几个步骤：

1. 初始化计数器：在使用计数器之前，需要将其初始化。可以将计数器清零或者设定一个初始值。

2. 输入模式选择：根据需要，设置CD40192的输入模式。可以选择递增模式或者递减模式。

3. 输入时钟信号：将时钟信号接入CD40192的CLK端口。当时钟信号变化时，计数器开始计数。

4. 计数：根据输入模式选择的不同，计数器会递增或递减。计数器的最大计数范围是16，当计数器达到16时会自动清零或者根据输入模式递减。

5. 输出计数结果：CD40192可以通过输出端口Q0-Q3输出计数结果。

总的来说，CD40192是一款灵活可靠的计数器，在很多数字电路设计和控制系统中广泛应用。

CD4511

CD4511是一种专用数字-BCD至7段数码管解码器/驱动器，它可以将数字-BCD代码转换为7段LED数码管的控制信号，从而实现数码管的显示功能。其工作原理如下：

CD4511的输入端口A、B、C和D接收4位二进制数据，这些数据表示要显示的数字的BCD码。当输入端口置为高电平时，对应的二进制位为1，低电平则为0。例如，如果A=1，B=0，C=1，D=0，则输入的二进制代码为0101，表示要显示数字5。

CD4511的输出端口a、b、c、d、e、f和g分别对应7段数码管的7个段，通过输出高低电平来控制数码管的亮灭。当输入端口接收到有效的BCD码时，CD4511会根据内部的解码逻辑将相应的输出端口置为高电平，从而点亮相应的数码管段，完成数字的显示。

同时，CD4511还具有一个led显示输出端口DP，用于显示小数点。当输入的BCD码表示的数字需要显示小数点时，将DP端口置为高电平，即可在数码管上显示小数点。

总之，CD4511作为数字-BCD至7段数码管解码器/驱动器，可以方便地实现数字的显示功能，是数字电路中常用的集成电路之一。

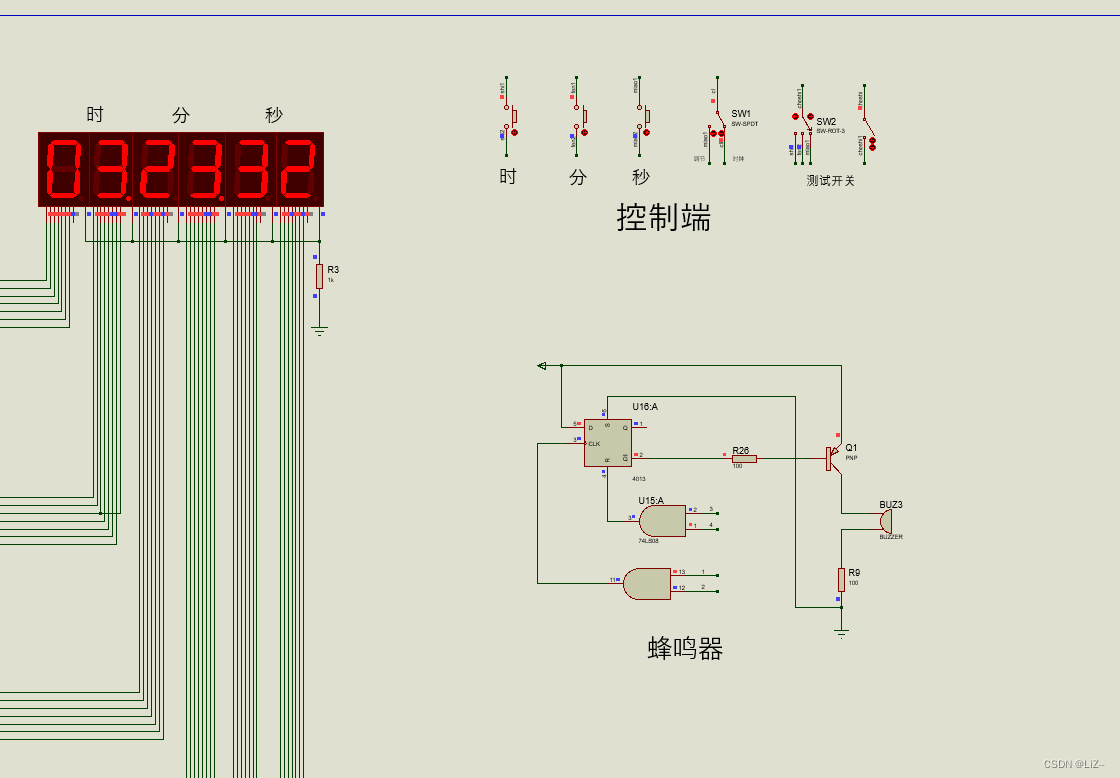

开关与定时

开关控制：调节时分秒及暂停功能

蜂鸣器：使用D触发器，根据时间由59到00产生的脉冲来使D端口的值传给Q,在3秒时，与门输出高电平，使电路进行复位。

 555 定时器

产生1s的脉冲波

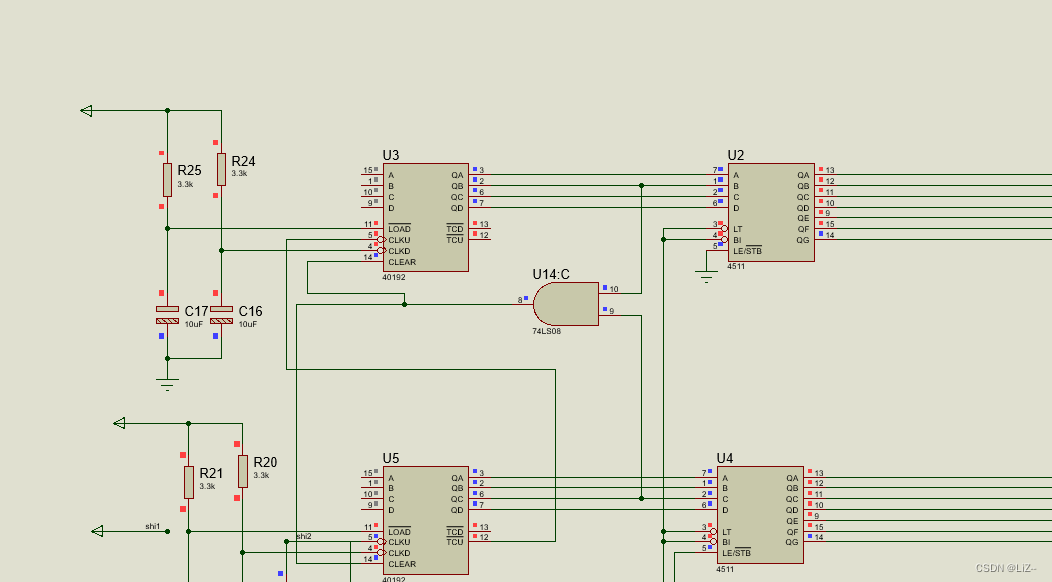

到达24小时清零

与门在2和4为高电平时，输出高电平使数码管复位清零
