物联网工程实训III是在数据结构、面向对象程序设计、计算机网络等课程的基础上进行的一次综合性系统开发实践，实训任务是完成一个C/S结构的ATM系统。
本次课程设计报告的主要内容包括以下几点：
（1）对于所设计软件的需求分析。
（2）搭建开发环境、测试环境。
（3）基本功能的实现。
（4）思考总结开发过程中的问题和想法，在此基础上考虑软件的可扩展性和性能优化。
说明：
表示层：通过Windows应用程序实现存款、取款、转账及查询子系统功能
业务逻辑层：其中包含ATM系统及Java开发平台
数据访问层：业务逻辑层通过接口访问数据库
数据库：其中包含用户的账户信息、存款数据信息以及交易数据信息
利用swing，数据库，网络编程实现银行账户的登录，退出，存款，取钱，转账。
- 类图综述
该类图描绘了ATM系统涉及的主要实体之间的交互，表明了ATM系统的功能。
- 类描述
类名：客户
类的整体描述：该类保存客户的基本信息以及对应的操作，从用户类继承而来。
属性说明：
1.属性名：姓名，属性类型：String，可见性：private
2.属性名：卡号，属性类型：String，可见性：private
操作说明：
1.操作名：登录，用于执行登录操作，可见性：public，返回类型：Boolean
2.操作名：取款，用于执行取款操作，可见性：public，返回类型：Boolean
3.操作名：存款，用于执行存款操作，可见性：public，返回类型：Boolean
4.操作名：查询余额，用于执行查询余额操作，可见性：public，返回类型：Boolean
5..操作名：转账，用于执行转账操作，可见性：public，返回类型：Boolean
6.操作名：打印报表，用于执行打印报表操作，可见性：public，返回类型：Boolean
关系说明：该类继承自用户类，与报表类，现金类，银行账户类有关联
- 继承说明

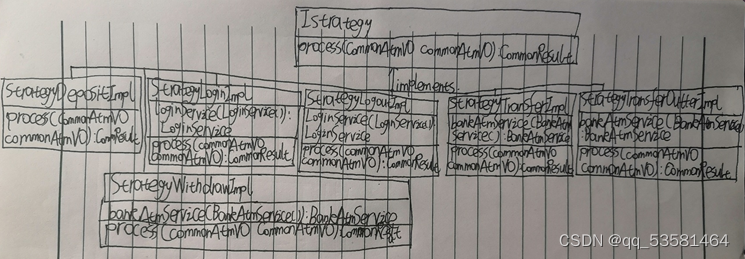

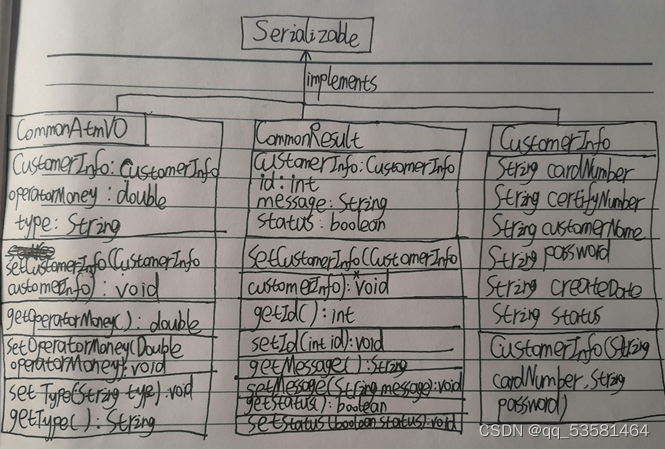

CommonAtmVO 继承了Serializable接口，CommonResult继承了Serializable接口，CustomerInfo继承了 Serializable，LoopReceiver继承了Thread，StrategyDepositImpl继承了IStrategy接口，StrategyLoginImpl继承了IStrategy接口，StrategyLogoutImpl继承了IStrategy接口，StrategyTransferImpl继承了IStrategy接口，StrategyTransferOutterImpl 继承了 IStrategy接口，StrategyWithdrawImpl继承了 IStrategy接口，LoginFrame继承了JFrame
- 类图

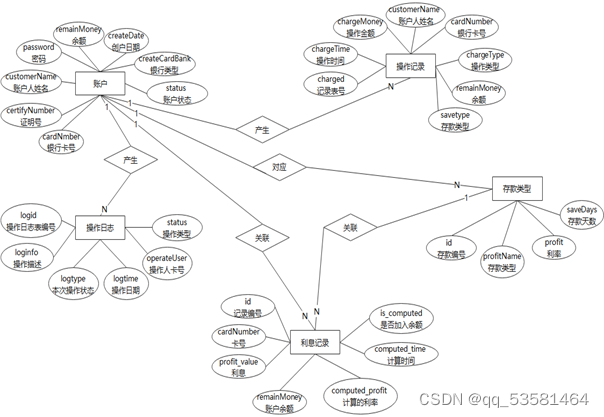

2.4.1 ATM机系统E-R图
- 账户实体包括：银行卡号(cardNmber)、证明号（certifyNumber）、账户人姓名（customerName）、密码（password）、余额（remainMoney）、创户日期（createDate ）、银行类型（createCardBank）、账户状态（status）
- 操作记录实体包括：记录表号（charged）（自增）、操作时间（chargeTime）、操作的金额（chargeMoney）、账户人姓名（customerName）、银行卡号（cardNumber ）、操作类型（chargeType），对本次操作进行解释（取钱，存钱（活期、一年定期和两年定期），行内转账，行外转账，总利息加入余额）、余额(remainMoney)，操作后账户上的余额、存款类型（savetype）
- 操作日志信息实体包括：操作日志表编号（logid）、操作描述（loginfo）、本次操作状态（logtype）、操作日期（logtime）、操作人卡号（operateUser）、操作类型（status）
- 利息记录实体包括：记录编号（id）、卡号（cardNumber）、利息（profit_value）、账户余额（remainMoney)，没加本季利息、计算的利率（computed_profit）、计算时间（computed_time）、是否加入余额（is_computed）
- 存款类型实体包括：存款对应的编号（id）、存款类型名称（profitName）、利率（profit）、存款天数（saveDays）
根据E-R图，制作数据库中的表如下:

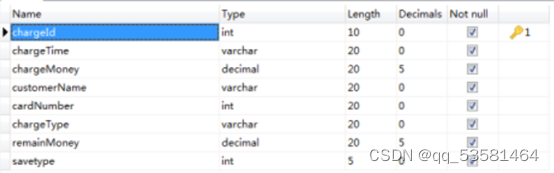

(1)t_charge_record
对每次操作进行记录的表（取钱，存钱，行内转账，行外转账，总利息加入余额）

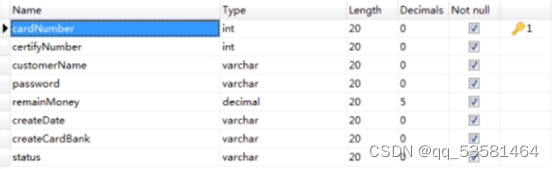

(2)t_customer_info
账户信息表

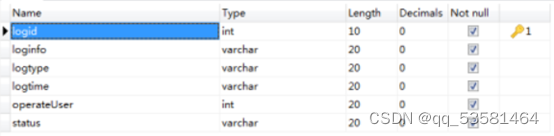

(3)t_log_info
操作日志表

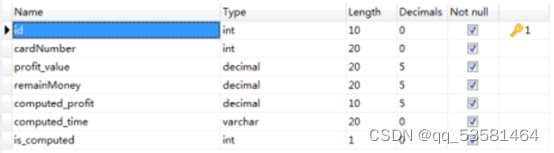

(4)t_profit_record
利息记录表
(5)t_profit_type
存款类型信息
2.4.2模块算法流程图

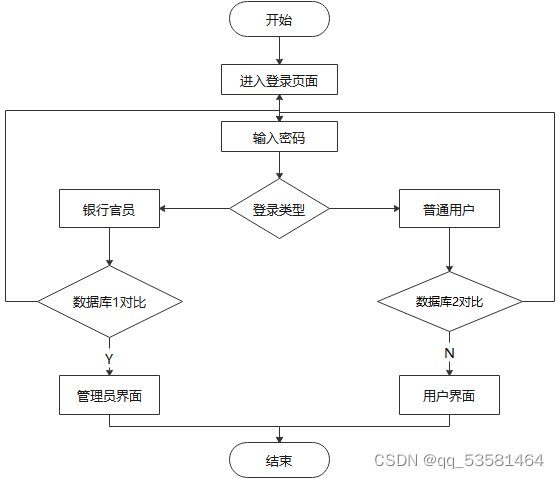

以登陆模块为例：
主菜单模块：

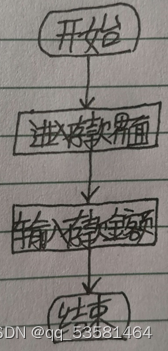

存款模块：

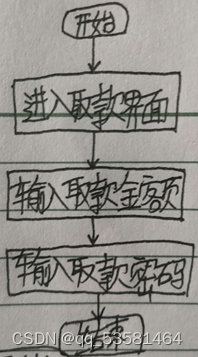

取款模块：
转账模块：

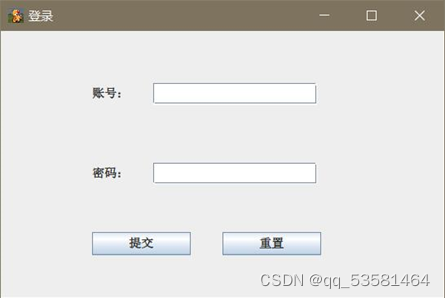

3.1.1登录界面
登陆页面，有客户的输入账号密码的两个输入框，客户输入身份验证，验证正确无误方可登录到账户进行相关操作，否则跳出密码错误的提醒窗口，客户需重新输入密码或者直接退出。

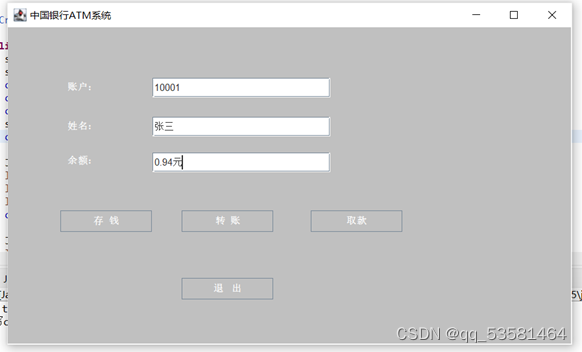

3.1.2主界面
主界面，登录之后就显示账户，姓名，余额，有查询余额，存钱，转账，取款，退出，交易记录点击之后跳转到相应的界面可以进行相应的操作，如若需要再换一个账户则需要点击退出，再次登录。

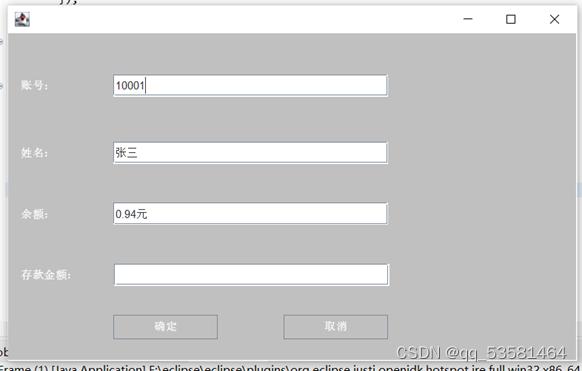

3.1.3存款界面
存款界面，有账户，姓名，余额，存款金额，在存款金额框里输入要存的金额，之后点击确定，余额就把存入的金额加入了。

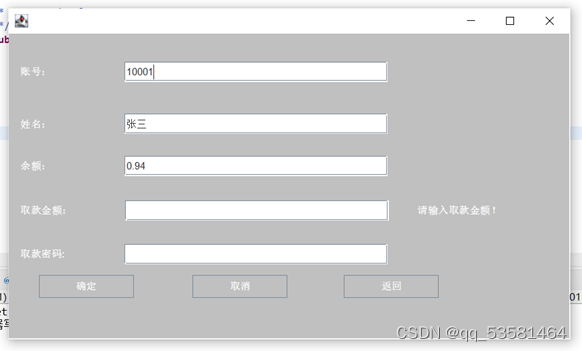

3.1.4取款界面
取款界面，有账户，姓名，余额，取款金额，取款密码，在取款金额框里输入要取的金额，再输入密码之后点击确定，余额就把取出的金额扣除了。

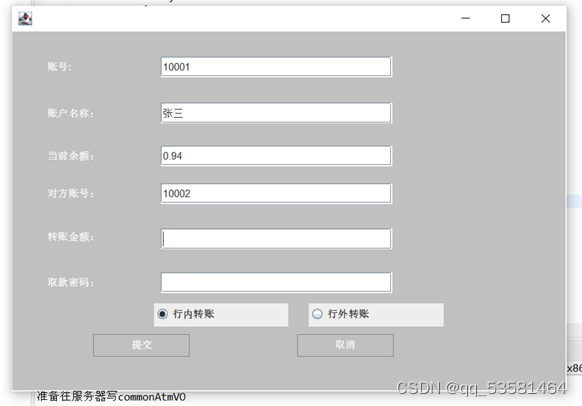

3.1.5转账界面
转账界面，有账号，账户名称，当前余额，对方账户，转账金额，取款密码，行内转账和行外转账两个选项，在对方账号输入要转给的账号，转账金额输入转出的金额，取款密码输入转出方的密码，提交之后钱就转出了账户转入到对方账户上了。

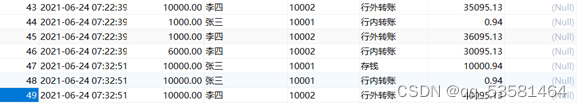

3.1.6交易记录界面
交易记录界面可以把每次的操作记录下来放在数据库里面。
package com.simple.atm.service;
import com.simple.atm.dao.LogDao;
import com.simple.atm.dao.TransDao;
import com.simple.atm.entity.CommonResult;
import com.simple.atm.entity.LogInfo;
import com.simple.atm.util.DataGenerateUtil;
import com.simple.atm.util.StatusEnumEntity;
public class BankAtmService {
TransDao transDao = new TransDao();
LogDao logDao = new LogDao();
public CommonResult transferBank(String fromAccountInfo,String toAccountInfo,
double transferMoney,String confirmPwd) {
CommonResult commonResult = new CommonResult();
int generateKey = -1;
LogInfo logInfo = new LogInfo();
generateKey = transDao.transferBank(fromAccountInfo, toAccountInfo, transferMoney, confirmPwd);
if(generateKey > 0 ) {
commonResult.setMessage("行内转帐成功");
commonResult.setStatus(true);
commonResult.setId(generateKey);
logInfo = new LogInfo("行内转帐，金额："+transferMoney,
StatusEnumEntity.getValue("SUCCESS_LOG"),
DataGenerateUtil.dateStringGenerate(),
fromAccountInfo,
StatusEnumEntity.getValue("STATUS_INTRANSFER"));
logDao.recordLog(logInfo);
}else {
commonResult.setMessage("行内转帐失败");
commonResult.setStatus(false);
commonResult.setId(generateKey);
logInfo = new LogInfo("行内转帐，金额："+transferMoney,
StatusEnumEntity.getValue("EXCEPTION_LOG"),
DataGenerateUtil.dateStringGenerate(),
fromAccountInfo,
StatusEnumEntity.getValue("STATUS_INTRANSFER"));
logDao.recordLog(logInfo);
}
return commonResult;
}
public CommonResult transferOutterBank(String fromAccountInfo,String toAccountInfo,
double transferMoney,String confirmPwd) {
CommonResult commonResult = new CommonResult();
int generateKey = -1;
LogInfo logInfo = new LogInfo();
generateKey = transDao.transferOutterBank(fromAccountInfo, toAccountInfo, transferMoney, confirmPwd);
if(generateKey > 0 ) {
commonResult.setMessage("跨行转帐成功");
commonResult.setStatus(true);
commonResult.setId(generateKey);
logInfo = new LogInfo("跨行转帐，金额："+transferMoney,
StatusEnumEntity.getValue("SUCCESS_LOG"),
DataGenerateUtil.dateStringGenerate(),
fromAccountInfo,
StatusEnumEntity.getValue("STATUS_OUTTRANSFER"));
logDao.recordLog(logInfo);
}else {
commonResult.setMessage("跨行转帐失败");
commonResult.setStatus(false);
commonResult.setId(generateKey);
logInfo = new LogInfo("跨行转帐，金额："+transferMoney,
StatusEnumEntity.getValue("EXCEPTION_LOG"),
DataGenerateUtil.dateStringGenerate(),
fromAccountInfo,
StatusEnumEntity.getValue("STATUS_OUTTRANSFER"));
logDao.recordLog(logInfo);
}
return commonResult;
}
//取钱
public CommonResult withdrawMoney(String accountInfo,double withdrawMoney) {
CommonResult commonResult = new CommonResult();
int generateKey = -1;
LogInfo logInfo = new LogInfo();
System.out.println("sssa");
generateKey = transDao.withdraw(accountInfo, withdrawMoney);
System.out.println(generateKey);
if(generateKey > 0 ) {
commonResult.setMessage("取钱成功！");
commonResult.setStatus(true);
commonResult.setId(generateKey);
logInfo = new LogInfo("取出金额："+ withdrawMoney,
StatusEnumEntity.getValue("SUCCESS_LOG"),
DataGenerateUtil.dateStringGenerate(),
accountInfo,
StatusEnumEntity.getValue("STATUS_WITHDRAW"));
logDao.recordLog(logInfo);
}else {
commonResult.setMessage("取钱失败！");
commonResult.setStatus(false);
commonResult.setId(generateKey);
logInfo = new LogInfo("存储金额："+withdrawMoney,
StatusEnumEntity.getValue("EXCEPTION_LOG"),
DataGenerateUtil.dateStringGenerate(),
accountInfo,
StatusEnumEntity.getValue("STATUS_WITHDRAW"));
logDao.recordLog(logInfo);
}
return commonResult;
}
//存钱
public CommonResult depositMoney(String accountInfo,double depositMoney) {
CommonResult commonResult = new CommonResult();
int generateKey = -1;
LogInfo logInfo = new LogInfo();
generateKey = transDao.deposit(accountInfo, depositMoney);
if(generateKey > 0 ) {
commonResult.setMessage("存钱成功！");
commonResult.setStatus(true);
commonResult.setId(generateKey);
logInfo = new LogInfo("存储金额："+ depositMoney,
StatusEnumEntity.getValue("SUCCESS_LOG"),
DataGenerateUtil.dateStringGenerate(),
accountInfo,
StatusEnumEntity.getValue("STATUS_SAVE"));
logDao.recordLog(logInfo);
}else {
commonResult.setMessage("存钱失败！");
commonResult.setStatus(false);
commonResult.setId(generateKey);
logInfo = new LogInfo("存储金额："+depositMoney,
StatusEnumEntity.getValue("EXCEPTION_LOG"),
DataGenerateUtil.dateStringGenerate(),
accountInfo,
StatusEnumEntity.getValue("STATUS_SAVE"));
logDao.recordLog(logInfo);
}
return commonResult;
}
}
表5-1用户登录测试表
| 目的 | 操作步骤 | 输入数据 | 执行结果 |
| 登录失败 | 1.访问首页 2.输入用户名和密码 | 用户名（空） 密码（空） | 登录失败，提示输入相应字段。 |
| 登录失败 | 1.访问首页 2.输入用户名和密码 | 用户名（10001） 密码（空） | 登录失败，提示输入相应字段。 |
| 登录失败 | 1.访问首页 2.输入用户名和密码 | 用户名（空） 密码（123456） | 登录失败，提示输入相应字段。 |
| 登录成功 | 1.访问首页 2.输入用户名和密码 | 用户名（10001） 密码（123456） | 登录成功，直接进入主界面。 |
表5-2用户退出测试表
| 目的 | 操作步骤 | 输入数据 | 执行结果 |
| 退出成功 | 1.访问首页 2.不输入用户名和密码，直接退出 | 用户名（空） 密码（空） | 退出成功，提示输入相应字段。 |
| 退出成功 | 1.访问首页 2.输入用户名和密码，再退出 | 用户名（10001） 密码（123456） | 登录成功，提示输入相应字段。 |
表5-3用户存款测试表
| 目的 | 操作步骤 | 输入数据 | 执行结果 |
| 存款成功 | 1.访问首页 2.输入用户名和密码 3.选择存款 4.输入存款的金额 5.确定 | 用户名（10001） 密码（123456） 存款（100） | 存款成功，余额显示已经增加了存入的金额。 |
| 存款失败 | 1.访问首页 2.输入用户名和密码 3.选择存款 4.不输入存款的金额 5.确定 | 用户名（10001） 密码（123456） 存款（空） | 存款失败，提示输入相应字段。 |
表5-4用户取款测试表
| 目的 | 操作步骤 | 输入数据 | 执行结果 |
| 取款成功 | 1.访问首页 2.输入用户名和密码 3.选择取款 4.输入取款的金额 5.确定 | 用户名（10001） 密码（123456） 取款（100） | 取款成功，余额显示已经扣除之后的金额。 |
| 取款失败 | 1.访问首页 2.输入用户名和密码 3.选择取款 4.不输入取款的金额 5.确定 | 用户名（10001） 密码（123456） 取款（空） | 取款失败，提示输入相应字段。 |
| 取款失败 | 1.访问首页 2.输入用户名和密码 3.选择存款 4.输入存款的金额 5.确定 | 用户名（10001） 密码（123456） 取款（11000） | 取款失败，取款金额大于了账户余额，提示输入相应字段。 |
表5-5用户转账测试表
| 目的 | 操作步骤 | 输入数据 | 执行结果 |
| 转账成功 | 1.访问首页 2.输入用户名和密码 3.选择转账 4.输入转账的金额，账户 5.确定 | 用户名（10001） 密码（123456） 对方账户（10002） 转账金额（1000） 密码（123456） | 转账成功，转出方账户已经把转账的金额扣除了，接收方已的余额已加入转账的金额。 |
| 转账失败 | 1.访问首页 2.输入用户名和密码 3.选择转账 4.不输入转账的金额，账户 5.确定 | 用户名（10001） 密码（123456） 对方账户（空） 转账金额（空） 密码（空） | 转账失败，提示输入相应字段。 |
| 转账失败 | 1.访问首页 2.输入用户名和密码 3.选择转账 4.不输入转账的金额，输入账户 5.确定 | 用户名（10001） 密码（123456） 对方账户（10002） 转账金额（空） 密码（空） | 转账失败，提示输入相应字段。 |
| 转账失败 | 1.访问首页 2.输入用户名和密码 3.选择转账 4.不输入转账的金额，不输入账户，输入密码 5.确定 | 用户名（10001） 密码（123456） 对方账户（空） 转账金额（空） 密码（123456） | 转账失败，提示输入相应字段。 |
| 模块 | 完成比例 |
| 登录 | 100% |
| 登出 | 100% |
| 存款 | 100% |
| 取款 | 100% |
| 行内转账 | 100% |
| 行外转账 | 100% |
完成情况说明
使用swing，数据库，网络编程实现ATM机，包含登录，转账，取款，存款，交易记录。用swing建立了登录，主菜单，转账，取款，存款的界面，在主菜单里面可以点击对应的按键可以跳转到相应的界面，建立数据库可以把账户的个人信息记录在表里面也可以把数据库里面的信息调用出来，网络编程使用户和服务器建立连接，可以把之间的交易记录记录下来，存在数据库的表里面。
