一、网络层概述

1.网络层的定义

网络层是OSI参考模型中的第三层，介于传输层和数据链路层之间。
主要任务是把分组从源端传送到目的端，为分组交换网上的不同主机提供通信服务。
网络层传输单位是数据报。

2.主要内容

虚电路分组交换和数据报分组交换、路由选择算法、阻塞控制方法、X.25协议、综合业务数据网（ISDN）、异步传输模式（ATM）及网际互连原理与实现。

二、网络层关键技术

1.网络层的功能

功能一：路由选择与分组转发（最佳路径）
功能二：异构网络互连
功能三：拥塞控制（若所有节点都来不及接受的分组，而要丢弃大量分组的话,网络就处于拥塞状态。因此要采用一定措施，缓解这种拥塞。

2.路由选择

这是网络层的核心功能之一，用于确定数据包传输的最优路径。
常见的算法包括：

距离向量算法（如RIP）：通过相邻节点交换路由信息，计算最短
路径。
链路状态算法（如OSPF）：基于全局网络拓扑信息构建路由表，
适用于复杂网络环境。
路径向量算法（如BGP）：主要用于自治系统间的路由选择。

3.分组转发

网络层根据路由表将数据包从源地址转发到目标地址，涉及路由表查询、下一跳地址匹配等操作。
现代路由器采用高效的数据结构（如最长前缀匹配算法）提升转发效率。

4.逻辑地址分配和ip协议

IPv4/IPv6协议：IPv4使用32位地址，IPv6扩展至128位地址，解决地址枯竭问题并增强安全性。
地址解析协议（ARP）：将IP地址映射为物理MAC地址，确保数据链路层正确传输。
ICMP协议：用于网络状态监测与错误反馈（如ping命令）。

2.关键技术的拓展

流量控制与拥塞管理‌
通过丢包策略、流量整形等机制避免网络拥塞，例如TCP拥塞控制与网络层的协同工作。
通信协议协同‌
短距离通信协议（如蓝牙、ZigBee）通常应用于物联网场景，
与网络层的长距离协议（如IP）配合完成端到端数据传输。
超宽带（UWB）技术通过脉冲无线电实现高精度定位，延伸了网络层的应用范围。

三、网络层核心协议

TCP/IP网络层的核心是IP协议，它是TCP/IP协议族中最主要的协议之一。
在TCP/IP协议族中，网络层协议包括：

IP协议（网际协议），
ICMP协议（Internet互联网控制报文协议）,
ARP 协议(地址解析协议)
IGMP协议（Internet组管理协议）

1.IPv4

1.1IPv4定义

网际协议版本4（英语：InternetProtocolversion4，IPv4），又称互联网通信协议第四版，是网际协议开发过程中的第四个修订版本，也是此协议第一个被广泛部署的版本。

IPv4的核心技术包括IPv4地址分配规则、IP数据报文格式、网络的分组交换机制及路由选择等。

1.2 ip数据报

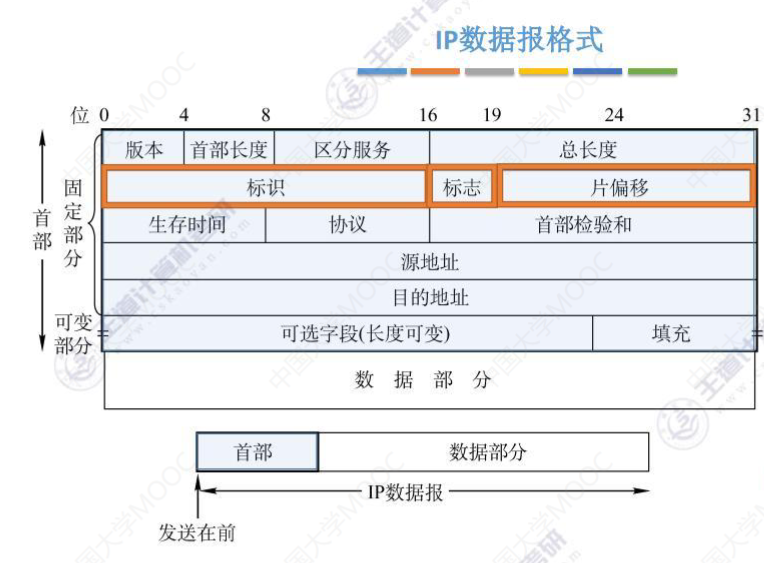

协议定义了一个在因特网上传输的包，称为IP数据报，由首部和数据两部分组成。
首部的前一部分是固定长度，共20字节，是所有IP数据报必须具有的。
在首部的固定部分的后面是一些可选字段，其长度是可变的。
首部中的源地址和目的地址都是IP协议地址。
请添加图片描述

1.3 分组转发

IP分组转发是指在互联网络中路由器根据IP分组的目的地址，将其从接收接口转发到合适的输出接口的过程。

IP分组转发的主要步骤：

提取目的IP地址
- 路由器从接收到的数据包中提取目的IP地址，这是转发决策的基础。
判断是否直接相连
- 路由器检查目的IP地址是否与自身直接相连的网络匹配
- 如果匹配，数据包将直接交付给该网络。
查找路由表
- 如果目的网络不直接相连，路由器会查询其路由表，寻找与目的IP地址最匹配的路由。
最长前缀匹配
- 当存在多个匹配的路由时，路由器会选择具有最长前缀的路由，以确保最精确的转发。
使用默认路由
- 如果路由表中没有匹配的路由，路由器会使用默认路由，将数据包转发给指定的下一跳地址。
转发数据包
- 路由器将数据包从相应的输出接口转发出去，继续向目的网络传输。
地址解析
- 在转发过程中，路由器可能需要使用ARP协议将IP地址解析为MAC地址，以便在数据链路层进行传输。

2.ICMP协议

2.1定义

ICMP：Internet Control Message Protocol，互联网控制报文协议，是TCP/IP协议族中的一个重要协议，主要用于IP主机和路由器之间传递控制信息和错误消息。
ICMP 是一个“错误侦测与回馈机制”，通过 IP 数据包封装，用来发送错误和控制消息。

其目的是使管理员能够掌握网络的连通状况。例如，在图中，当路由器收到一个不能被送到最终目的地的数据包时，路由器会向源主机发送一个 ICMP 主机不可达的消息。

2.2 ping 命令

Ping工具使用ICMP Echo Request和Echo Reply消息来测试目标
主机是否可达，并测量往返时间（RTT）。
ping 命令的基本格式如下所示(windows系统)

ping [–t] [-l 字节数] [-a] [-i] IP_Address| target_name
[ ]中的参数为可选参数。

2.2.1 pping命令返回值

bytes值：数据包大小，也就是字节。
time值：响应时间，这个时间越小，说明你连接这个地址速度越快。
TTL值：Time To Live,表示DNS记录在DNS服务器上存在的时间，它
是IP协议包的一个值，告诉路由器该数据包何时需要被丢弃。
- 我们可以通过Ping返回的TTL值大小，粗略地判断目标系统类型是 - Windows系列还是UNIX/Linux系列。
  因此一般TTL值：
- 100~130ms之间，Windows系统；
- 240~255ms之间，UNIX/Linux系统。

2.2.2ping命令的参数

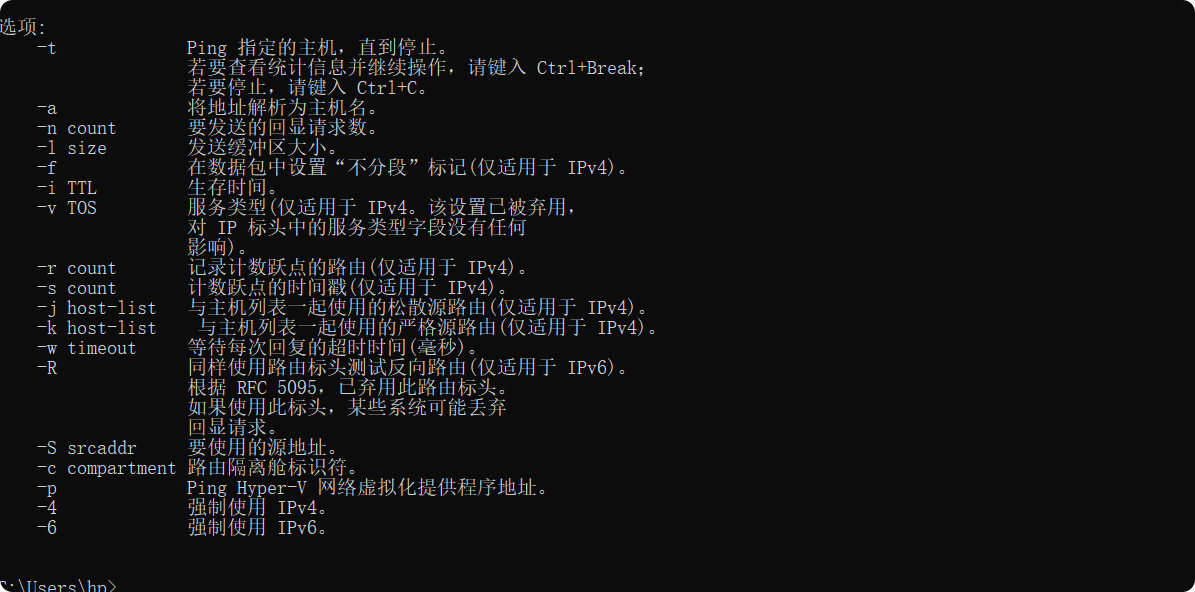

可以使用ping /?命令查看ping命令的可用参数
-t 参数会一直不停的执行ping
- 调试故障或需进行持续连通性测试时应用
- Ctrl+C可以中断命令
a 参数可以显示主机名称
-l 参数可以设定ping包的大小
- 单位为字节
- 可用于简单测试通信质量

2.2.3Ping命令进阶用法

以下命令可以直接批量ping网段检测,并将结果放入对
应的文件中(ping通的IP和不通的IP分别放到两个文件
里面)

for /l %D in (1,1,255) do (ping 192.168.56.%D -n 1 && echo192.168.56.%D>>D:/ping/ok.txt||echo192.168.56.%D>>D:/ping/no.txt)

pping网段命令终极方法

for /f %D in (ip.txt) do (ping %D -n 1 && echo %i>>ok.txt || echo %D >>no.txt)
看见没有多了一个ip.txt文件，把ping的地址写到这个文件里面，同时可以ping 1000个ip地址以上，代码会自己读取这个文件里面的ip地址，并且把结果放到两个文件里面去。

对Ping后返回信息的分析

一、Rquest timed out——超时

这是常常碰到的提示信息，不少文章中说这是对方机器置了过滤ICMP 数据包，从上面工作过程来看，这是不彻底正确的，至少有下几种况。
- (1) 对方已关机或者网络上根本没有这个地址。
- (2) 与本身不在同一网段内，经过路由也没法找到对方 ,但有时对方确实是存在的，固然不存在也是返回超时的信息。
- (3) 对方确实存在，但设置了 ICMP 数据包过滤（好比防火墙设置）。
- 怎样知道对方是存在，仍是不存在呢，能够用带参数 -a 的 ping 命令探测对方，若是能获得对方的 NETBIOS 名称，则说明对方是存在的，是有防火墙设置，若是得不到，多半是对方不存在或关机或不在同一网段内。
- (4) 错误设置 IP 地址
- 正常状况下，一台主机应该有一个网卡，一个 IP 地址，或多个网卡，多个 IP 地址（这些地址必定要处于不一样的 IP 子网）。
- 但若是一台电脑的“拨号网络适配器”（至关于一块软网卡）的TCP/IP 设置中，设置了一个与网卡 IP 地址处于同一子网的 IP 地址，这样，在 IP 层协议看来，这台主机就有两个不一样的接口处于同一网段内。当从这台主机 ping 其余的机器时，会存在这样的问题：
- 主机不知道将数据包发到哪一个网络接口，由于有两个网络接口都链接在同一网段。
- 主机不知道用哪一个地址做为数据包的源地址。所以，从这台主机去 ping 其余机器，IP 层协议会没法处理，超时后，ping 就会给出一个“超时无应答”的错误信息提示。但从其余主机 ping 这台主机时，请求包从特定的网卡来，ICMP 只须简单地将目的、源地址互换，并更改一些标志便可，ICMP 应答包能顺利发出，其余主机也就能成功 ping 通这台机器了。
Destination Host Unreachable——连不上服务器
1.对方与本身不在同一网段内，而本身又未设置默认的路由。
2.网线出了故障。
这里要说明一下“destination host unreachable”和“time out”的区别，若是所通过的路由器的路由表中具备到达目标的路由，而目标由于其余缘由不可到达，这时候会出现“time out”，若是路由表中连到达目标的路由都没有，那就会出现。
二、“destination host unreachable”。
3.Bad IP Address——IP有问题
这个信息表示您可能没有链接到 DNS 服务器，因此没法解析这个IP 地址，也多是 IP 地址不存在。
4.Source Quench Received——服务器忙
这个信息比较特殊，它出现的机率不多。它表示对方或中途的服务器繁忙没法回应。
1. Unknown Host——不知名主机
这种出错信息的意思是，该远程主机的名字不能被域名服务器（DNS）转换成 IP 地址。故障缘由多是域名服务器有故障，或者其名字不正确，或者网络管理员的系统与远程主机之间的通讯线路有故障。 - 6. No Answer——无响应
这种故障说明本地系统有一条通向中心主机的路由，但却接收不到它发给该中心主机的任何信息。故障缘由多是下列之一：中心主机没有工作；本地或中心主机网络配置不正确；本地或中心的路由器没有工作；通讯线路有故障；中心主机存在路由选择问题。
1. ping 127.0.0.1：127.0.0.1是本地循环地址——TCP/IP 协议不工作
- 若是本地址没法Ping通，则代表本地机 TCP/IP 协议不能正常工作。
1. no rout to host——网卡工作不正常
1. transmit failed, error code: 10043——网卡驱动不正常

3.ARP

3.1定义

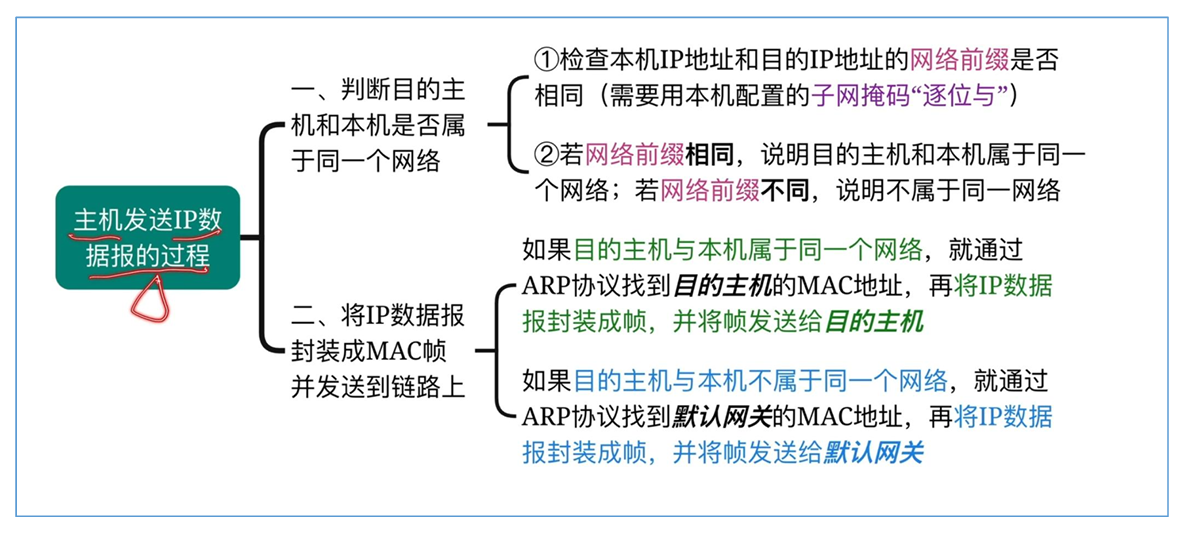

ARP（Address Resolution Protocol，地址解析协议）的基本功能是负责将一个已知的 IP 地址解析成 MAC 地址，以便在交换机上通过 MAC 地址进行通信。

3.2 arp命令

arp -a

功能：显示本地ARP缓存表，列出当前已解析的IP地址与MAC地址对应关系。
用途：排查IP冲突、检查设备连接状态或识别局域网中的设备。
arp -s IP MAC
功能：手动添加静态ARP绑定，将指定IP与MAC地址固定关联。
用途：防止IP地址篡改（如办公网络）或防御ARP欺骗攻击。
在 Windows 10 客户端主机上运行 arp -s，若提示错误信息“ARP 项添加失败: 拒绝访问”，如图所示，可以通过以下方法解决。

netsh interface ipv4 show neighbors ：
此命令用于显示 IPv4 邻居缓存项，这些缓存项包含了与本地计算机通信的其他设备的 IP 地址和对应的 MAC 地址。
然后，运行命令：
netsh interface ipv4 set neighbors 5 10.0.0.178 24 e9-b3-10-e5-41
绑定 IP-MAC，其中的“5”是网卡接口序号，该操作可实现永久性绑定。

arp -d 来删除所有 ARP 映射关系（包括静态绑定的 ARP 条目），也可以用 arp -d [IP]来删除特定条目。、
arp -d [IP]‌ --windows下需要使用管理员权限打开cmd
