三层交换机配置

一、拓扑图

二、配置

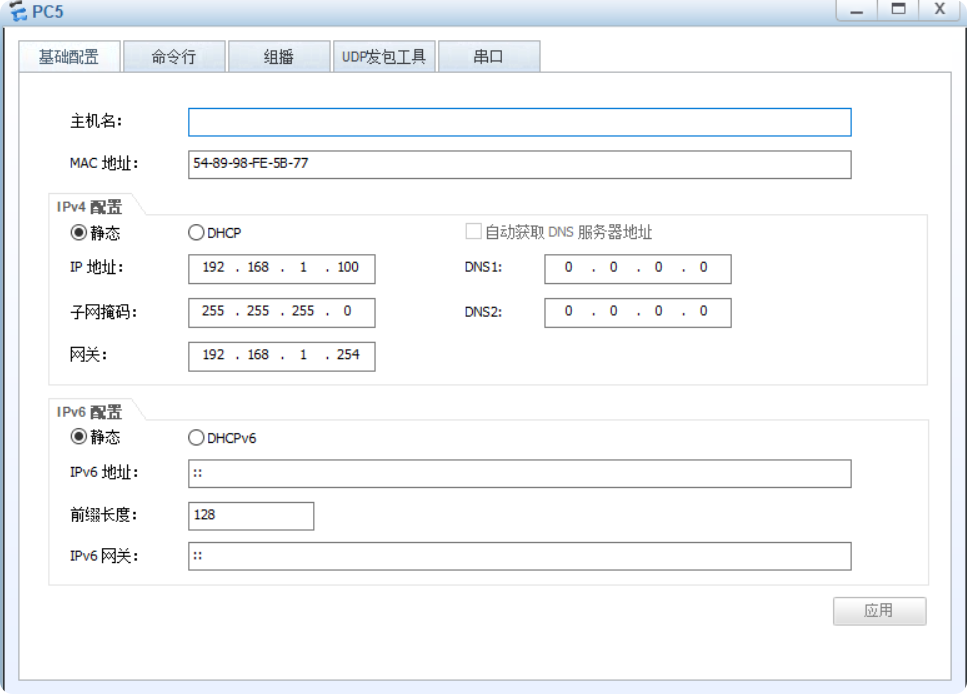

PC1

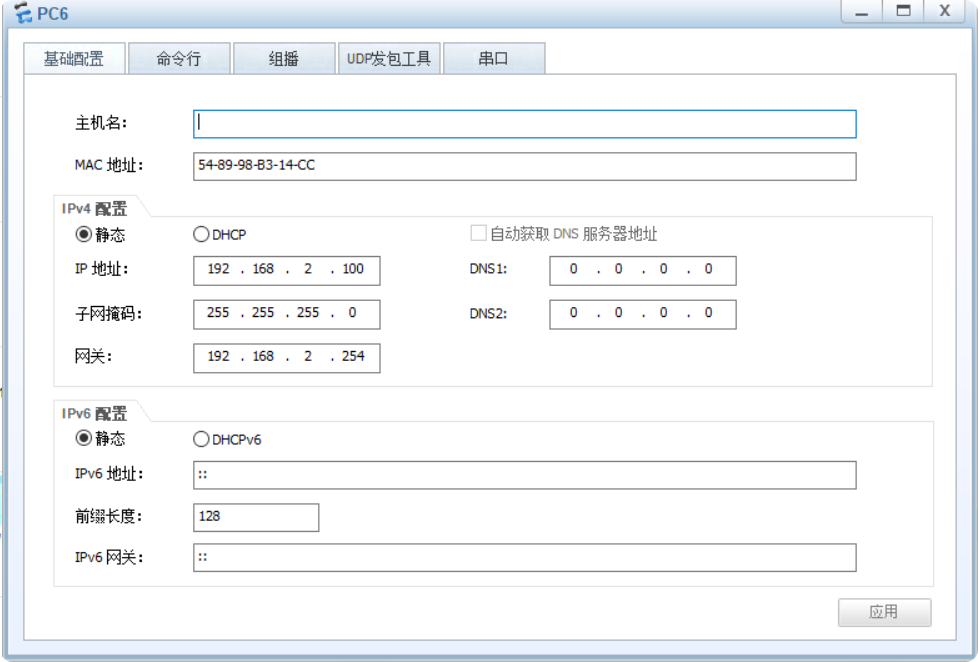

PC2

PC3

二层交换机配置
[Huawei]vlan batch 10 20 30
[Huawei]interface e0/0/1
[Huawei-Ethernet0/0/1]port link-type access
[Huawei-Ethernet0/0/1]port default vlan 10
[Huawei-Ethernet0/0/1]interface e0/0/2
[Huawei-Ethernet0/0/2]port link-type access
[Huawei-Ethernet0/0/2]port default vlan 20
[Huawei]interface e0/0/3
[Huawei-Ethernet0/0/3]port link-type access
[Huawei-Ethernet0/0/3]port default vlan 30
[Huawei]interface g0/0/1
[Huawei-GigabitEthernet0/0/1]port link-type trunk
[Huawei-GigabitEthernet0/0/1]port trunk allow-pass vlan all

三层交互机
[Huawei]vlan batch 10 20 30
[Huawei]interface g0/0/1
[Huawei-GigabitEthernet0/0/1]port link-type trunk
[Huawei-GigabitEthernet0/0/1]port trunk allow-pass vlan all
[Huawei]interface Vlanif 10
[Huawei-Vlanif10]ip address 192.168.1.254 24
[Huawei-Vlanif10]interface Vlanif 20
[Huawei-Vlanif20]ip address 192.168.2.254 24
[Huawei]interface Vlanif 30
[Huawei-Vlanif30]ip address 192.168.3.254 24

三、互通

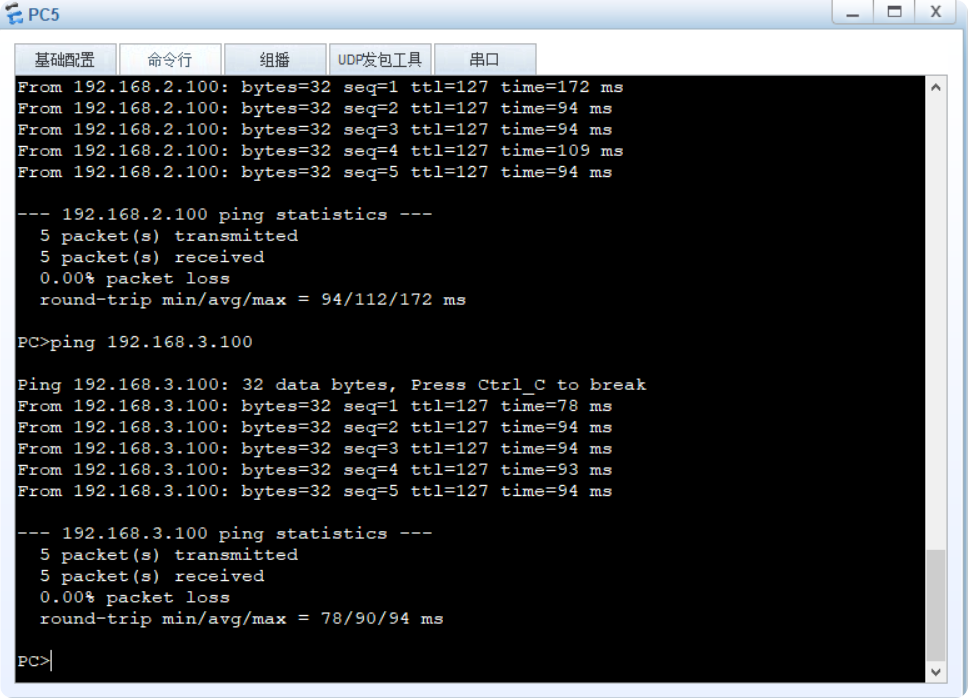

PC1ping PC2

PC1pingPC3

四、总结

三层交换技术就是：二层交换技术+三层转发技术。
三层交换机（Layer 3 Switch），也称为多层交换机，三层交换机工作在OSI模型的第三层——网络层，能够根据IP地址进行路由选择，实现在VLAN之间或不同子网之间的数据转发是一种集交换和路由功能于一体的网络设备。
