LSA类型

OSPF协议中定义了不同类型的LSA。OSPF协议就是通过这些不同类型的LSA来完成LSDB同步，并且做出路由选择。
通常情况下，我们使用较多的LSA类型有第一类LSA、第二类LSA、第三类LSA、第四类LSA、第五类LSA和第七类LSA
第一类LSA:描述区域内部与路由器直连的链路的信息
第二类LSA:记录了广播或者NBMA网段上所有路由器的Router-ID
第三类LSA:将所连接区域内部的链路信息以子网的形式传播到相邻区域
第四类LSA:描述的目标网络是一个ASBR的Router-ID
第五类LSA:描述到AS外部的路由信息
第七类LSA:只在NSSA区域内传播，描述到AS外部的路由信息
这6类LSA是OSPF协议最重要的LSA类型
​
另外，其他的LSA类型仅仅在协议中被定义，但很少被使用
第六类LSA:在MOSPF(组播扩展OSPF)协议中使用的组播LSA
第八类LSA:在OSPF域内传播BGP属性时使用的外部属性LSA
第九类LSA:本地链路范围内的opaque(不透明)LSA
第十类LSA:本地区域范围内的opaque LSA
第十一类LSA:本自治系统范围内的opaque LSA

以area 1中的R1为例，当配置完OSPF之后，R1上除本区域的第一类LSA(区域内部与路由器直连的信息)，第二类(所有路由器的Router-ID)外，还会通过3类LSA(所连接区域内部的链路信息以子网的形式传播到相邻区域)学习到AREA 0的路由，还会通过第四类LSA(ASBR的router-ID)和第五类(外部路由信息)学习到外部网络的路由及ASBR条目，这样R1的路由表就会变得异常庞大，而路由表是存放在路由器的内存中，大量的LSA除了会造成带宽浪费，也会造成本地设备性能下降，基于此问题，要进行路由条目的优化。

二、stub和totally stub区域

1、stub区域

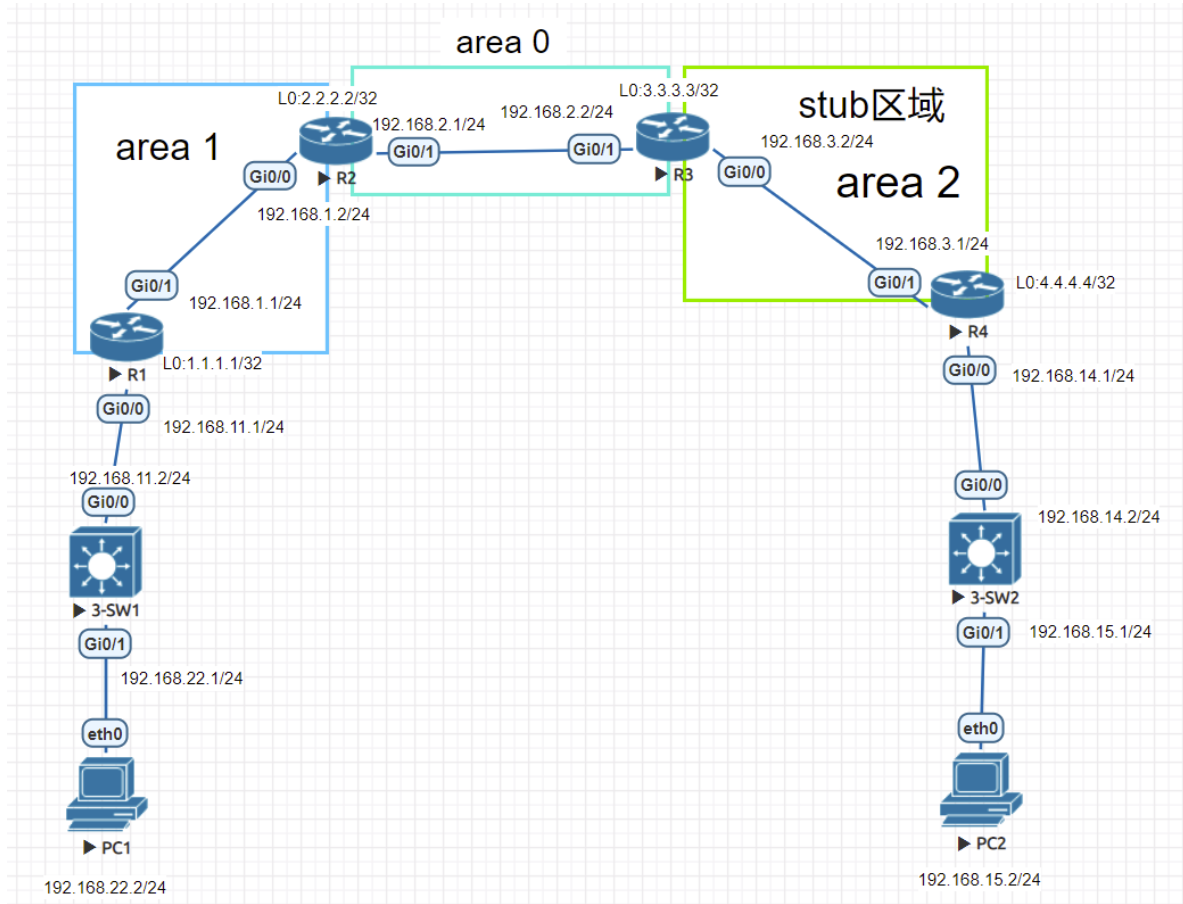

以area 2中的R4为例，R4无论是访问外部网络或者是访问其他网络都会通过R2和R3这两个汇聚层的路由器，作为汇聚层的R4本身设备性能肯定不如核心层设备，将area 2设置成stub区域，就可以把ABR过滤掉第四类和第五类LSA，并由ABR向area 2下发一条3类LSA的默认路由，达到简化路由条目的目的

2、totally stub区域

尽管通过stub区域已经过滤掉第四类和第五类lsa，但不同的路由之间(area 0和area 1)还是能相互学习到，为了进一步精简R4的路由条目，让他不用学到其他area的路由信息，此时就可以采取totally stub区域，其作用是让ABR除了第四类和第五类LSA外进一步将第三类LSA也过滤掉，这样ABR只对本区域下发一条默认路由(第三类LSA)，不通area之间不会相互学习，以此达到精简条目的目的

三、nssa区域和totally nssa区域

泛洪

泛洪（Flooding）是交换机和网桥使用的一种数据流传递技术，将从某个接口收到的数据流向除该接口之外的所有接口发送出去

2、nssa区域

有时候，需要把R1发布的外部路由发布出去，同时又想像stub一样精简路由条目的为目的，此时就需要将area1设置为nssa区域。它具备stub区域的功能让ABR过滤掉第四类(ASBR的router-id)和第五类LSA(AS外部路由信息)，还允许该区域进行路由重分布，发布的路由将会以第七类LSA(只在NSSA区域内传播，描述到AS外部的路由信息)方式在nssa区域中泛洪，而第七类LSA是不能够在nssa以外区域泛洪，为了让其他区域学习到这条外部路由，nssa区域的ABR会将7类LSA转变成5类LSA注入到area 1中，此时就可以在所有AS区域内泛洪

2.1、totally nssa区域

totally nssa也是在nssa基础上让ABR过滤掉其他区域(area 0、area 2)的3类LSA

总结

nssa区域的abr过滤掉4，5类lsa，并下发一条7类lsa的默认路由，即5类转7类lsa，且7类lsa不允许在除nssa外的其他区域泛洪
totally stub区域是在stub区域的基础上让abr进一步过滤掉area之间的3类lsa，除了默认路由的7类lsa外
nssa区域或者totally nssa区域都允许进行路由再发布
