pcap文件理解

Pcap文件中是二进制，使用winhex软件，打开是十六进制数，winhex是只有十六进制数，而wireshake自动将pcap中的数据包按照时间顺序将分开并赋予一个No.标号（标号是时间顺序）。

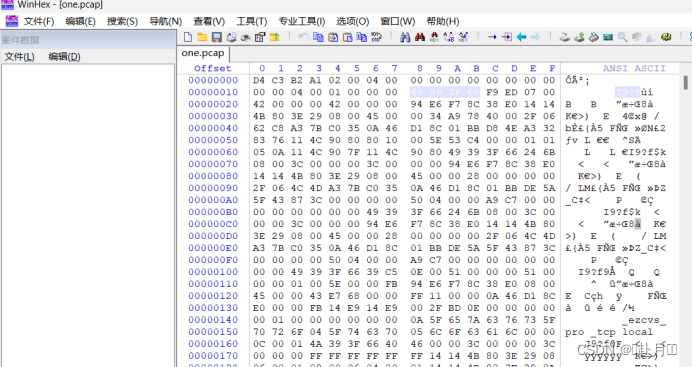

图1 winhex软件打开pcap文件

图2wireshake打开pcap文件

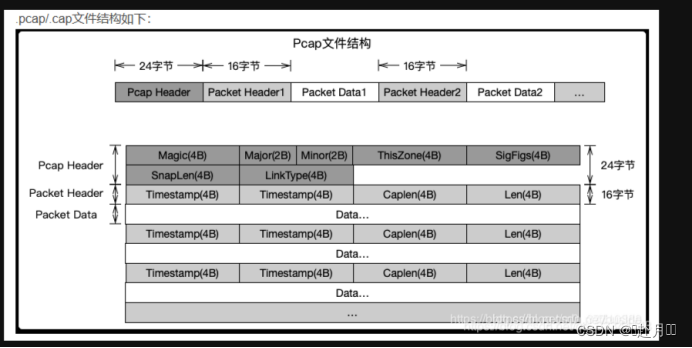

图3pcap包文件格式

Wireshake页面不显示pcap报头和数据报头（点击no.编号出来右下角的十六进制是没有显示pcap报头和数据报头，只显示数据部分）个人理解

下面分别介绍文件头，数据报头，数据这三个部分

1.pcap报头（24字节）

结构体
 sturct pcap_file_header
 {
      DWORD           magic;   标识位：32位的，这个标识位的值是16进制的 0xa1b2c3d4
      DWORD           version_major;主版本号：16位，2个字节， 默认值为0x0002。
      DWORD           version_minor;副版本号：16位，默认值为0x0004。
      DWORD           thiszone;区域时间：32位，实际上该值并未使用，因此可以将该位设置为0。
      DWORD           sigfigs;精确时间戳：32位，实际上该值并未使用，因此可以将该值设置为0。
      DWORD           snaplen;数据包最大长度：32位，该值设置所抓获的数据包的最大长度，如果所有数据包都要抓获，将该值设置为65535；
      DWORD           linktype;链路层类型：32位， 数据包的链路层包头决定了链路层的类型。
 }

以下是数据值与链路层类型的对应表
0            BSD       loopback devices, except for later OpenBSD
1            Ethernet, and Linux loopback devices   以太网类型，大多数的数据包为这种类型。
6            802.5 Token Ring
7            ARCnet
8            SLIP
9            PPP
10          FDDI
100        LLC/SNAP-encapsulated ATM
101        raw IP, with no link
102        BSD/OS SLIP
103        BSD/OS PPP
104        Cisco HDLC
105        802.11
108        later OpenBSD loopback devices (with the AF_value in network byte order)
113               special Linux cooked capture
114               LocalTalk

pcap报头部分对应图1的第一行和第二行的前半段

图4 winhex软件中的第一个数据包pcap报头部分

2.数据包头

秒计时（timestamp）：32位，一个UNIX格式的精确到秒时间值，用来记录数据包抓获的时间，记录方式是记录从格林尼治时间的1970年1月1日 00:00:00 到抓包时经过的秒数；
微秒计时（timestamp）：32位， 抓取数据包时的微秒值。

数据包长度（caplen）：32位 ，标识所抓获的数据包保存在pcap文件中的实际长度，以字节为单位。

当前数据区的长度：即抓取到的数据帧长度，由此可以得到下一个数据帧的位置。（对应上文的42 00 00 00）

数据包实际长度（len）： 所抓获的数据包的真实长度，如果文件中保存不是完整的数据包，那么这个值可能要比前面的数据包长度的值大。（对应上文的42 00 00 00）

离线数据长度：网络中实际数据帧的长度，一般不大于caplen，多数情况下和Caplen数值相等。该文件的第一个数据包的数据包头部分Caplen和Len相同）

对应图1的第二行的后半段和第三行的前半段

图5 winhex软件中的第一个数据包数据包头部分

注解：

第一个数据包是42 00 00 00，因为是小端模式，应该是00000042，转化为10进制就是66，wireshake统计的是66，如下图

图6wireshake软件统计的第一个数据包的长度

3.Packet Data 数据

该部分wireshake可以显示

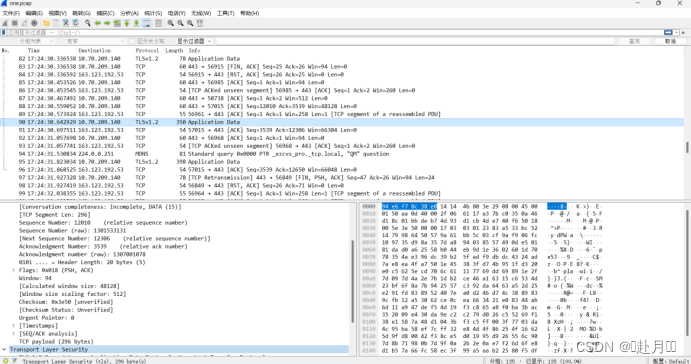

图8wireshake软件中的第一个数据包数据部分

图9wireshake软件统计的第一个数据包的信息

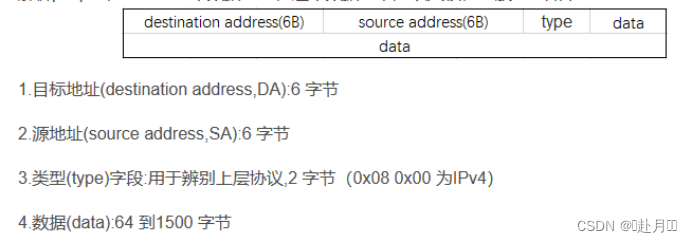

94e6f7表示的目的地址

8c38e0表示的源地址

类型是0800，是ipv4

对应图1的第三行后半段和第四行的部分

以上是数据包共同部分，下面是不同的部分，简单介绍下ipv4，我们展示的第一个数据包也是ipv4

经典的ipv4数据包结构：

version: 占据半个字节（4位），表示IP协议的版本号，占用4位。IPv4和IPv6分别有不同的版本号。

IHL: 占据半个字节（4位），表示IP头部的长度，以32位字为单位，因此需要除以4得到实际长度。通常IPv4的头部长度是20字节，IPv6的头部长度是40字节。

DS字段: 占据一个字节（8位），表示服务类型（Type of Service），用于指示数据包的优先级、延迟、吞吐量等信息。

iplen: 占据两个字节（16位），表示IP数据报总长度，包括IP头部和数据部分。

flag: 占据两个字节（16位），表示标识字段。该字段通常用于数据包的分片和重新组装。在3层对流量进行区分、标记。  （如果数据是基于UDP传输的，因为UDP没有序列号不能进行差错控制，所以需要在IP报文中支持差错控制——要把所有分片的数据进行重组）

通常每发送一份报文该值+1，该值在数据分片时，会复制到每一个片中。所以在重组分片包的时候会观察该值。

把该值相同的分片收集到一起重组。

falg: 占据两个字节（16位），表示标志位。

offset: 占据两个字节（16位），表示片偏移。用于指示分片在原始数据报中的位置。其中高3位用于控制分片的相关操作。高三位是标志位（3位），其他位是分片偏移（13位），高三位：

第一位Bit：R：保留位（Reserved Bit） ——该位一般置位0

第二位BIt：DF：不分片位（Don‘t Fragment）——能否分片位 该位置1(不分片) 置0(分片)

第三位Bit：MF：更多分片位 （More Fragment）——表示是否该报文为最后一片 0表示最后一片 该位置1表示后面还有更多分片

后十三位分片偏移：每一个分片的数据字段偏移原始数据报开始处的位置。

例：原始数据报的数据字段总长为1461bytes，使用TCP传输，对该数据报分片，第一片

的offset字段为0，第二片的offset字段就应该为1460

ttl: 占据一个字节（8位），表示生存时间（Time to Live），用于限制数据包在网络中的生存时间，每经过一个路由器，TTL减1，直到为0时被丢弃。

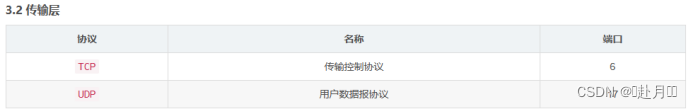

protocol: 占据一个字节（8位），表示上层协议的类型，例如TCP、UDP或ICMP。范围：1~255

描述上层使用什么协议  Tcp=6   UDP=17   ICMP=1  OSPF=89

checksum: 占据两个字节（16位），表示头部校验和，用于验证IP头部在传输过程中是否出现错误。

src_ip: 占据四个字节（32位），表示源IP地址。

dst_ip: 占据四个字节（32位），表示目标IP地址。

后面的是数据部分

不同协议的数据部分不同：

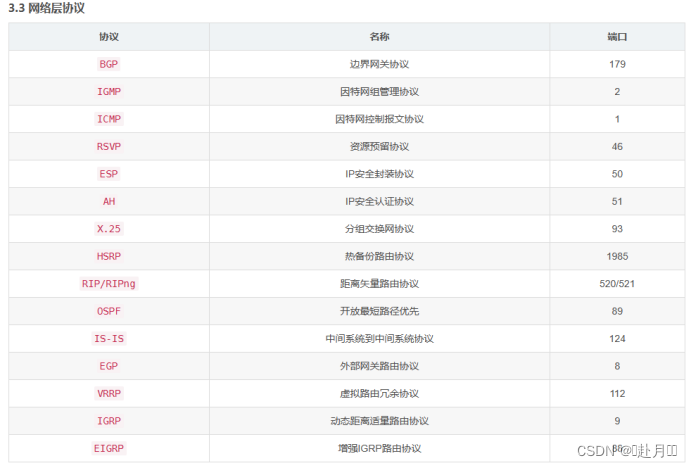

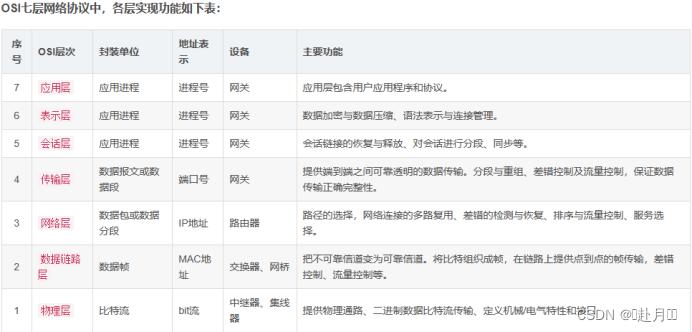

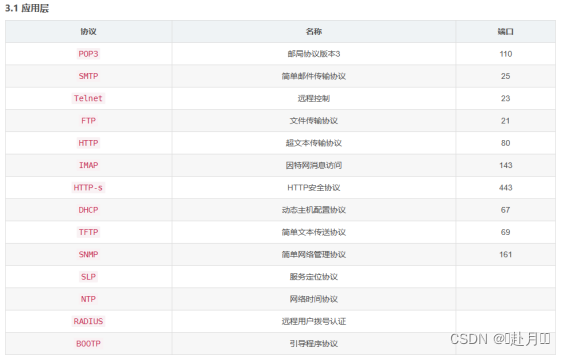

Osi各层的常见协议：
