数字电子技术基础（三十一）——不同类型数字集成电路间的接口

本文链接：https://blog.csdn.net/qq_54186956/article/details/146375928

1 CMOS电路和TTL电路的接口

当电路中既有CMOS门电路又有TTL门电路的时候，对于接口的设计是需要注意的。其中有两点是十分重要的，分别为电平匹配和电流驱动能力。

（1）电平匹配

对于CMOS门电路来说，一般的的电源电压为5V或者3.3V，当为高电平时，接近电源电压，5V的电源电压下CMOS的高电平通常为4.9V，3.3V的电源电压下CMOS管通常是3.2V；当为低电平时，接近0V，5V的电源电压下CMOS通常为0.05V，而3.3V的电源电压下CMOS此时为0.1V。

而对于TTL门电路来说，一般电源电压为5V，当为高电平时，TTL通常在2.4V至5V之间；当为低电平时，TTL通常为0V至0.4V。

通过比较可以看出，CMOS门电路中高电平接近电源电压，低电平接近0V。TTL门电路的高电平为2.4V至5V，低电平为0V至4V。

如果用CMOS电路来驱动TTL电路，CMOS的高电平输出通常能满足TTL的高电平输入要求，但需确保低电平输出足够低。如果用TTL电路来驱动CMOS电路，TTL的高电平输出可能低于CMOS的高电平输入要求，需使用上拉电阻或电平转换器。

（2）电流驱动能力

如果使用CMOS来驱动TTL门电路的话，那么CMOS的输出电流较小，尤其是低电平时的拉电流，而TTL门电路的电流较大，尤其是低电平时灌电流。因此如果想要用CMOS门电路来驱动TTL门电路的话，可能会用到缓冲器来进行

如果使用TTL门电路来驱动CMOS门电路的话，TTL输出电流通常比较大，能够满足CMOS门电路的需要，而CMOS的输入电流是非常小的。

1.1 驱动门和负载门

在数字电路中，驱动门是输出信号并且驱动后续电路的门电路，作用是提供电流和电压信号。而负载门是接受驱动门输出信号的门电路，作用是接收驱动门的信号。

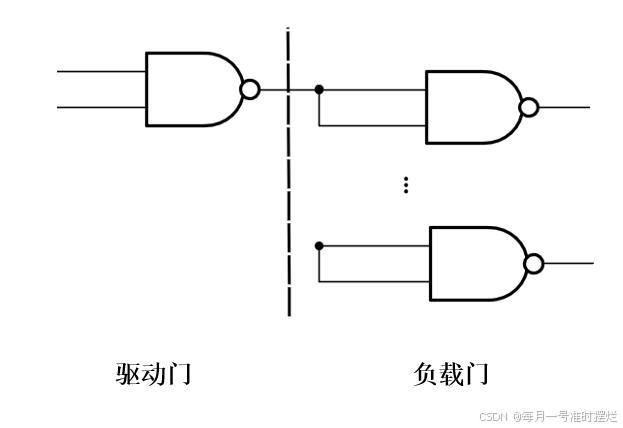

驱动门与负载们之间的连接如下所示：

驱动门和负载们之间的电压和电流的条件必须满足如下内容：

在上图中n和m表示的是负载电流 $I_{IH}$ 和 $I_{IL}$ 的个数。

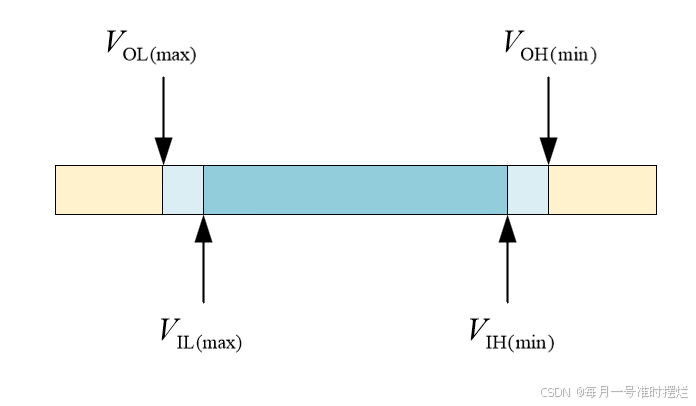

在驱动门和负载门所对应的电压范围示意图如下所示：

而电流方面，无论是驱动门输出电流无论什么情况下都要高于负载们的输入电流。

1.2 用TTL来驱动CMOS电路

（1）用TTL门电路来驱动74HC和74AHC系列的门电路

对于74HC系列的门电路，全称为High-Speed CMOS，传播延迟大约在10ns左右，电压在2V~6V之间，常用的电压为5V。对于AHC系列的门电路，全称为Advanced High-Speed CMOS，传播延迟大约在5ns左右，电源电压通常为2V至6V，常见工作电压为5V。

74HC和74AHC系列CMOS电路的高低电平输入电流都在1uA之下。因此用任何一种TTL门电路都驱动74HC和74AHC系列的CMOS电路，都能在n、m大于1的情况下满足公式 $I_{OH(max)}\geq nI_{IH(max)}$ 和 $I_{OL(max)\geq mI_{IL(max)}}$ 的要求，并且能够求出n和m的最大值。TTL系列的 $V_{OH(min)}$ 值低于74HC和74AHC系列的 $V_{IH(min)}=3.15V$ ，达不到 $V_{OH(min)}\geq V_{IH(min)}$ 的要求。因此需要将TTL电路输出高电平的最小值提高到3.15V。

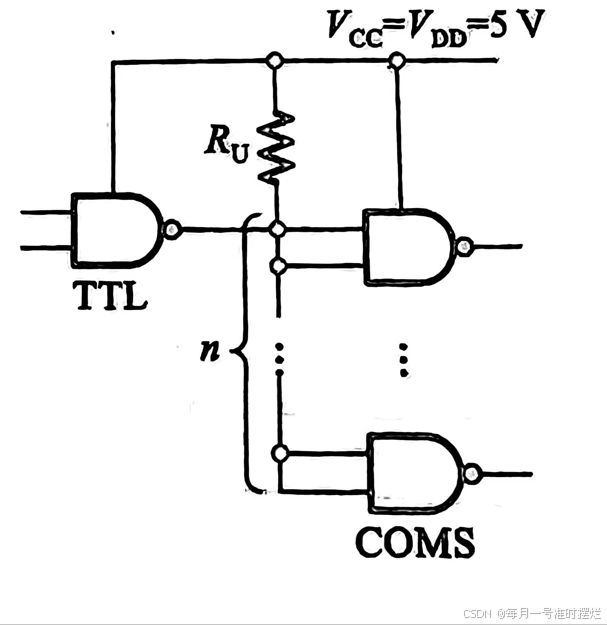

最简单的方式在TTL输出端和电源端之间接入上来电阻 $R_U$ ，如下图所示：

当TTL电路的输出为高电平时，输出级的负载管和驱动管同时截止，故有：

$V_{OH}=V_{DD}-R_U(I_O+nI_{IH})$

在式中 $I_O$ 为TTL电路输出级 $T_4$ 管截止时的漏电流。由于 $I_O$ 和 $I_{IH}$ 都很小，所有只要 $R_U$ 的阻值不是特别大，输出高电平将被提升至 $V_{OH}=V_{DD}$ 。

当CMOS电路的电源电压较高的时候，所要求的 $V_{IH(min)}$ 值将超过推拉式输出结构TTL电路输出端所能承受的电压。

（2）用TTL电路驱动74HCT和74AHCT系列的CMOS门电路

为了方便直接驱动，74HCT和74AHCT系列的 $V_{IH(min)}$ 值降低到2V，将TTL门电路输出直接接到74HCT和74AHCT系列的输出端时，在一定m、n的取值下，驱动门和负载门之间的的电压和电流的条件全部都能满足。

1.3 用CMOS电路来驱动TTL电路

74HC/74HCT系列的 $I_{OH(max)}$ 和 $I_{OL(max)}$ 均为4mA，74HC/74HCT的 $I_{OH(max)}$ 和 $I_{OL(max)}$ 均为8mA。所有TTL电路的 $I_{IH(max)}$ 和 $I_{IL(max)}$ 都在2mA下，用74HC/74HCT系列用74AHC/74HCT系列的CMOS电路驱动任何系列的TTL电路，都能在一定数目下n、m范围内满足驱动门和负载们之间的电压条件的要求，同时74HC/74HCT系列或74AHC/74AHCT系列CMOS电路驱动任何TTL电路都是满足驱动门与负载门之间的电流条件的要求。

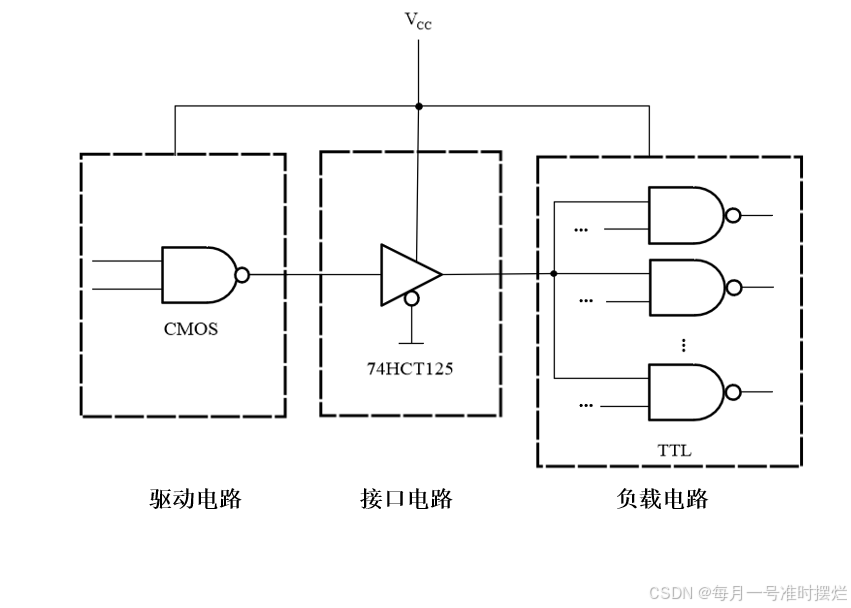

如果驱动门的输出电压不足以满足负载门的要求时，需要在驱动门和负载门之间加入一个接口电路，将驱动电路的输出电流扩展到满足负载门的输入电流的情况。如下图所示：

在CMOS和Bi-CMOS电路中，都有较大的缓冲/驱动器产品，可以直接作为接口电路使用。例如74HCT125就是作为接口电路而设计的CMOS集成电路。包含4个具有三态控制的同相输出/缓冲驱动电路，可以提供25mv的驱动电流。

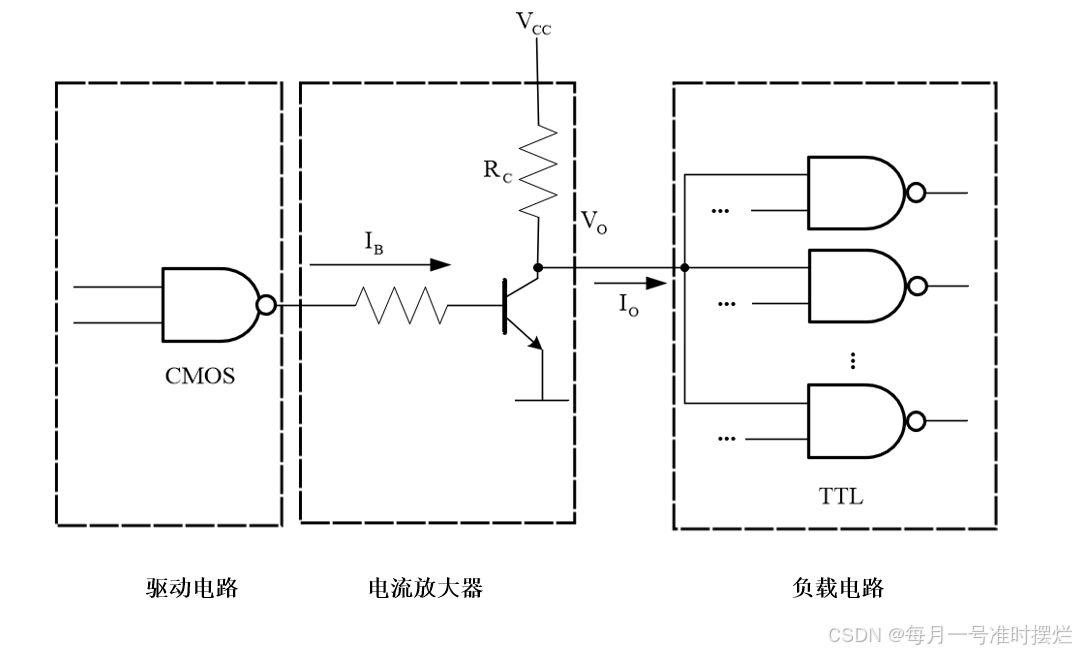

如果找不到合适的缓冲/驱动器的情况下，可以使用分立器件组成的电路放大器来实现电流扩展。如下图所示：

只要放大器的电路选择得当，可做到驱动门输出高电平时 $I_B$ 小于驱动门高电平输出电流的最大值，同时电流放大器输出的高、低电平和输出驱动电流满足负载电流的需求。

2 不同逻辑电平电路的接口

CMOS在发展中出现了低压电源的CMOS电路，为了解决这个问题可以利用漏极开路（OD）输出的缓冲/驱动器，将驱动器给出的逻辑电平信号为负载电路所需要的逻辑电平信号。如下所示为：

在上图中，74ALV00工作在1.8V的电源电压下输出高电平的最大值在1.8V以下。因为负载电路为74HC系列电路，输入高电平的最小值为3.15V，所以74ALVC00的输出逻辑电平不能满足负载电路的要求。在驱动电路与负载电路之间接入了74LVC1G07作为接口电路。74LVC1G07是具有OD输出的缓冲/驱动器，能够将输入的1.8V逻辑电平信号转换为5V逻辑电平的输出信号。

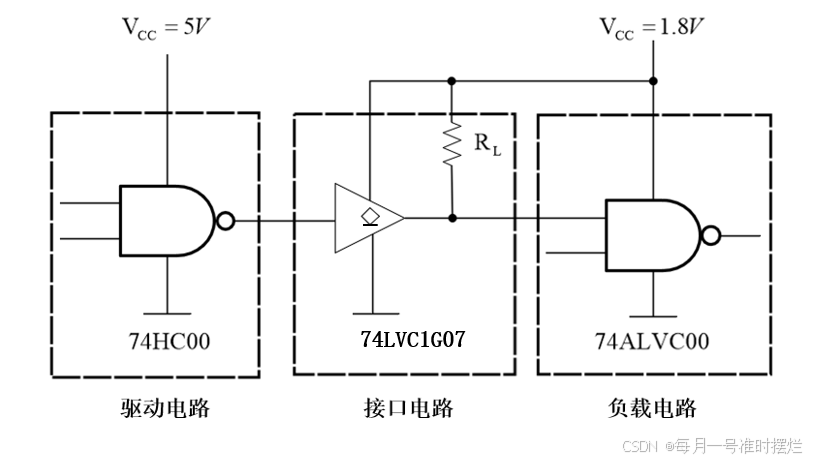

用高压逻辑电平信号驱动低压逻辑电平的负载时，同样可以采用具有OD输出的缓冲/驱动器作为接口电路，如下所示：
