数字电子技术基础（四十四）——利用Multisim软件对于74LS283N芯片功能验证

目录

1 利用Multisim软件对于74LS283N芯片进行功能验证

1.1 74LS283芯片介绍

1.2 元器件选择

1.3 电路连接

1.4 运行测试

---

1 利用Multisim软件对于74LS283N芯片进行功能验证

1.1 74LS283芯片介绍

74LS283N是4位二进制加法器，主要功能是实现二进制加法的运算，并支持进位输入和进位输出。逻辑框图如下所示：

在上面芯片中引脚和引脚 分别表示是两个四位加数，表示四位输出结果，CI表示低位进位输入，CO表示进位输出。

1.2 元器件选择

元器件选择：

• 芯片选择：组选项栏中选择TTL，系列选项栏中选择74LS，元器件选项栏中74LS283N。
• LED选择：组选项栏中选择Diodes，系列选项栏中选择LED，元器件选项栏中选择一个BAR_LED_BLUE_FOUR；同样相同的系列选项栏，元器件选项栏中选择一个LED_orange。
• 开关选择：组选项栏中选择Basic，系列选项栏中选择SWITCH，元器件选项栏中选择SPDT，并且将其放置靠近74LS283N引脚C0附近，并且将其进行水平翻转。
• 电源选择：组选项栏中选择Sources，系列选项栏中选择POWER_Sources，元器件选项栏中选择VCC，选择合适位置放置；同样是在相同的系列选项栏，元器选项栏中选择GROUND。
• 电阻选择：组选项栏中选择Basic，系列选项栏中选择RESISTOR，元器件选项栏中选择阻值为300Ω，放置在LED灯旁边，旋转90°，并且复制粘贴5个。
• 字发生器选择：在Multisim软件中选择字选择器，放置在界面中，再复制粘贴一个字发生器，需要注意的是这两个字发生器均要放置在芯片输入端一侧。

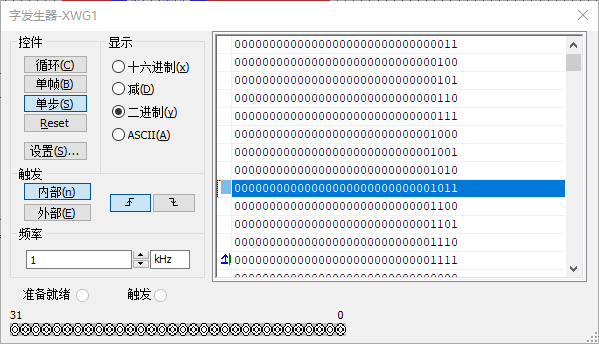

在本电路图中，两个字发生器是作为输入端数据的来源，需要对于字发生器进行设置，两个字发生器显示设置为二进制，范围全部设置为0000~1111，控件最好一个设置为单步一个设置为单帧，频率设置为20HZ即可。如下图所示：

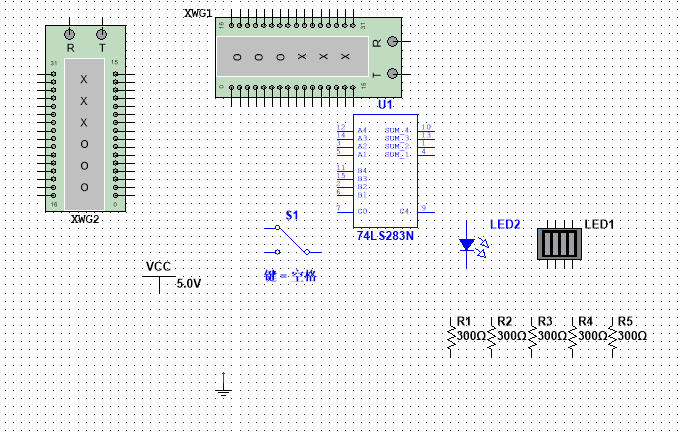

设置好之后将各个元器件按照如下位置放置：

1.3 电路连接

将字发生器XWG1的引脚0~引脚3分别连接芯片74LS283N的引脚,将字发生器XWG2的引脚0~引脚3分别连接芯片74LS283N的引脚；电源VCC连接开关S1双掷一侧的一端，另一端接地，而开关S1另一侧接74LS283N芯片的引脚C0；芯片74LS283N的引脚SUM_1~引脚SUM_4连接LED1的一侧的四个引脚，LED1的一侧连接四个电阻的一侧，芯片74LS283N的引脚C4连接LED2的一侧；LED1和LED2的另一侧连接到5个电阻的一侧；电阻的另一侧全部接地。

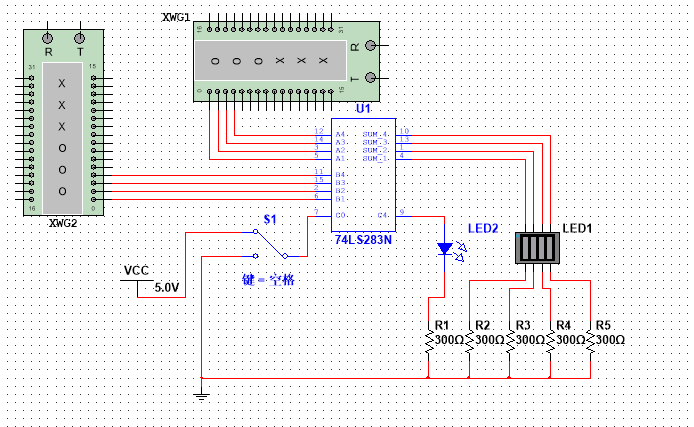

连接的最终电路如下所示，如下所示：

1.4 运行测试

下面开始测试本电路。

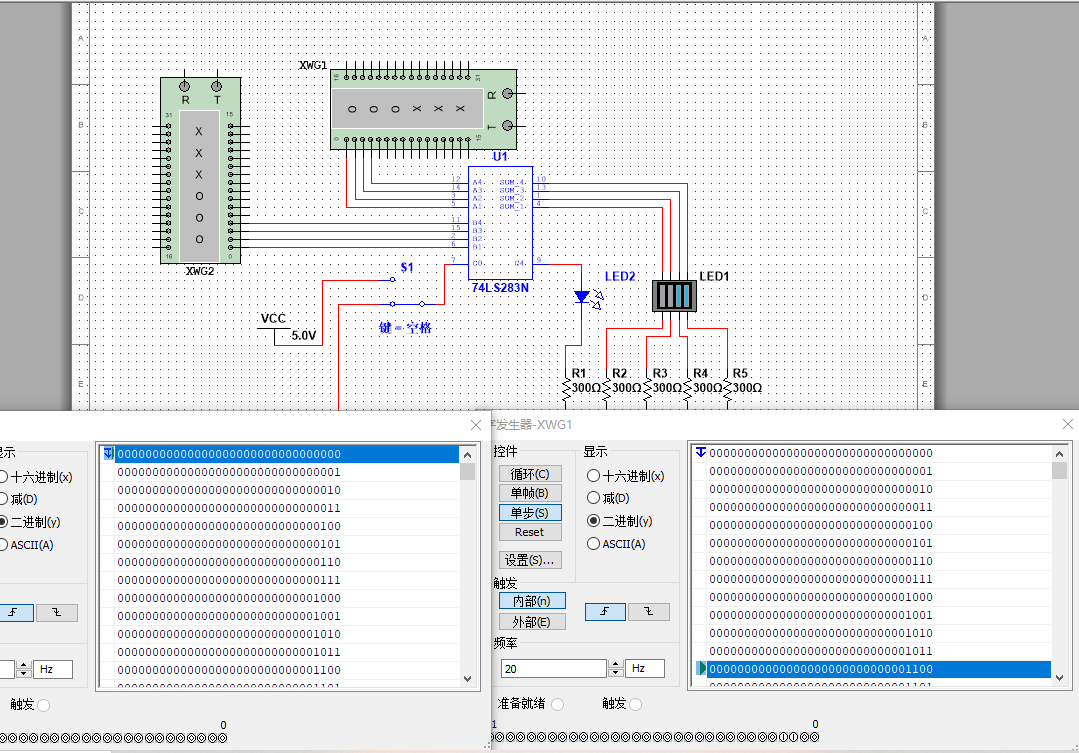

当A输入为0000，B输入为1100，无前1位的进位输入，电路输出结果如下所示：

可以看到输出结果为1100，符合输出加法运算结果。

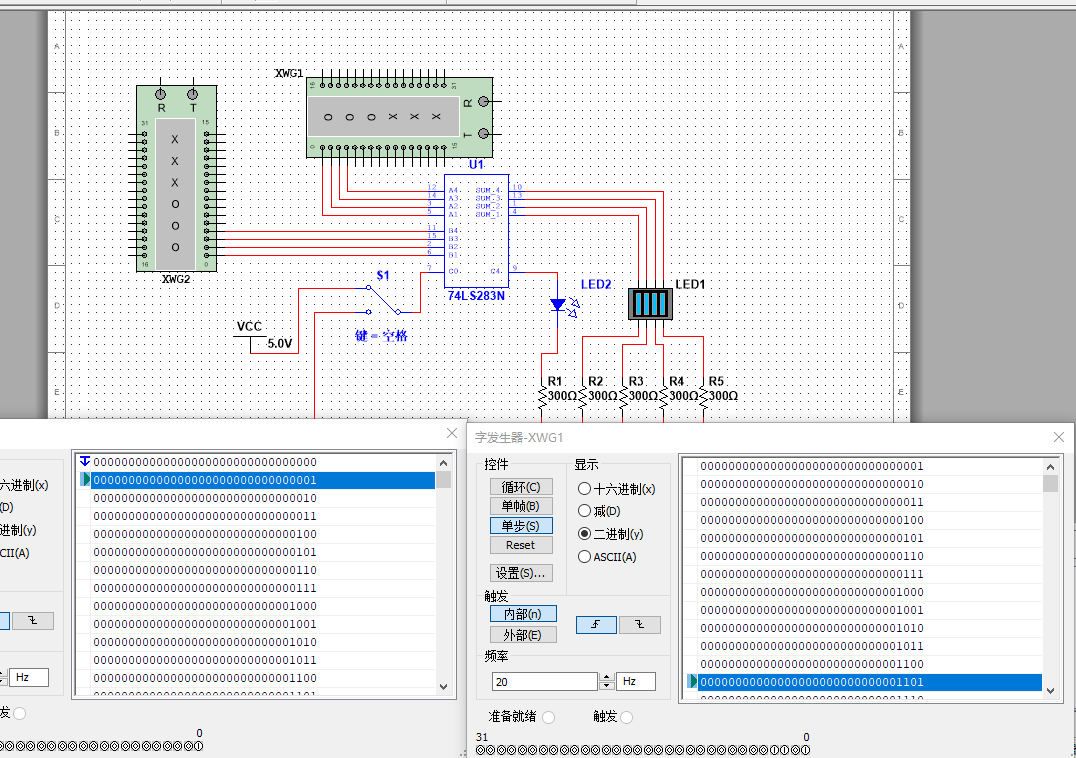

当A输入为1101，B输入为1001，无前1位进位输入，此时电路的输出结果如下所示：

可以看到输出结果为0110，产生了进位，符合加法运算的结果。

当A输入为1110，B输入为0001时，无前一位的进位输入，此时电路的输出结果如下所示：

可以看出输出结果为1000，产生了进位，符合加法运算结果。

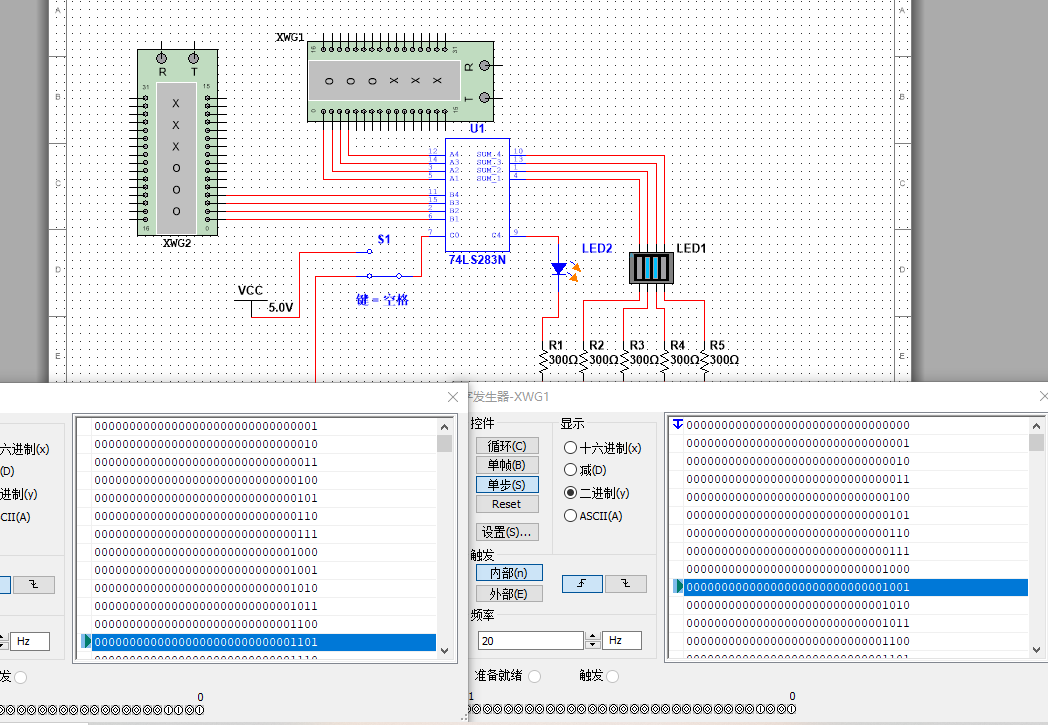

当A输入为0001，B输入为1101，有前1位的进位，此时电路的输出结果如下所示：

可以看到电路输出为1111，没有产生进位，符合加法运算结果。

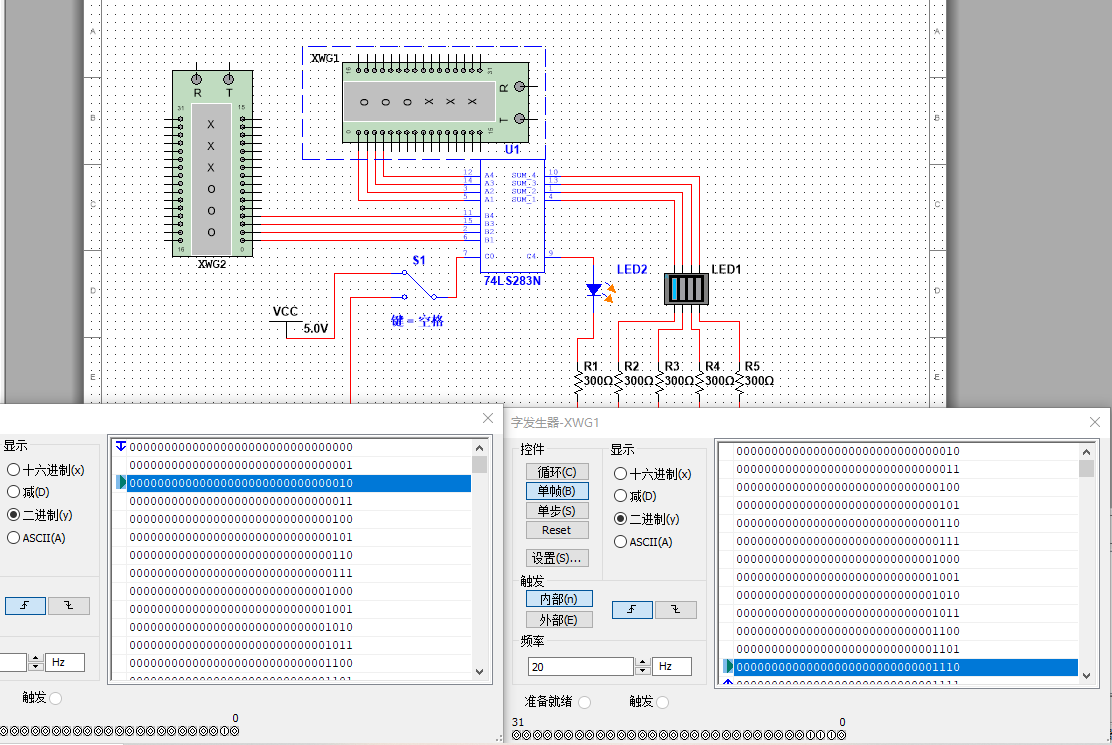

当A输入为0010，B输入为1110，有前1位的进位，此时电路的输出结果如下所示：

此时输出为0001，产生了进位，符合加法运算结果。

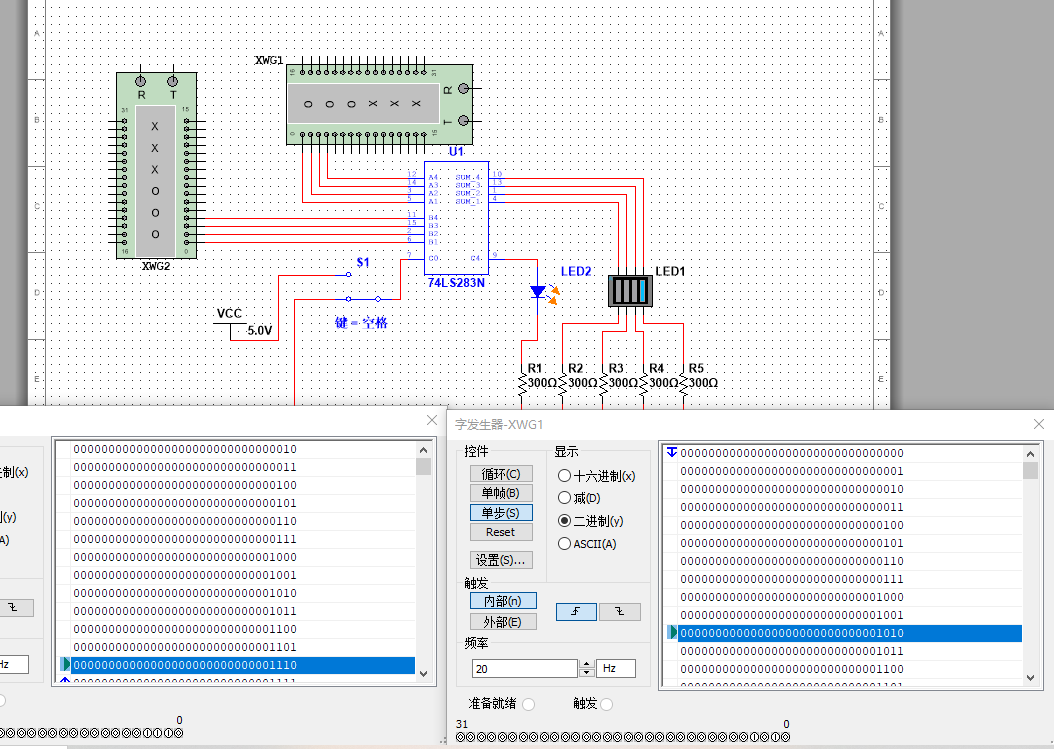

当A输入为1111，B输入为1011，有前1位的进位，此时电路的输出结果如下所示：

可以看到电路输出为1011，产生了进位，符合加法运算结果。
