实验三 VLAN 的基本配置

1 实验目的
（1）了解 vlan 的用途、工作原理和几种实现技术；掌握 vlan 的配置方法。
（2）理解并掌握使用三层交换机的多个以太网口实现 vlan 间通信的方法。
（3）理解并掌握使用路由器的快速以太网接口以及 802.1Q 封装实现 vlan
间通信
2 实验内容
交换机上连接两台主机，测试主机联通性；在交换机上分别创建两个 vlan，
并为它们分配相应的端口；测试 vlan 内连通性和 vlan 间连通性。
3 实验原理
4 实验拓扑
拓扑如图所示



5 实验步骤
分别按图 3_1 和图 3_2 配置计算机 IP 地址，子网掩码全为 255.255.255.0。
网关全为 192.168.1.254。
（ （1 ）网络连通性测试
1）按图 3_1 连接，计算机 A 连接交换机 f0/1 端口，计算机 B 连接 f0/23

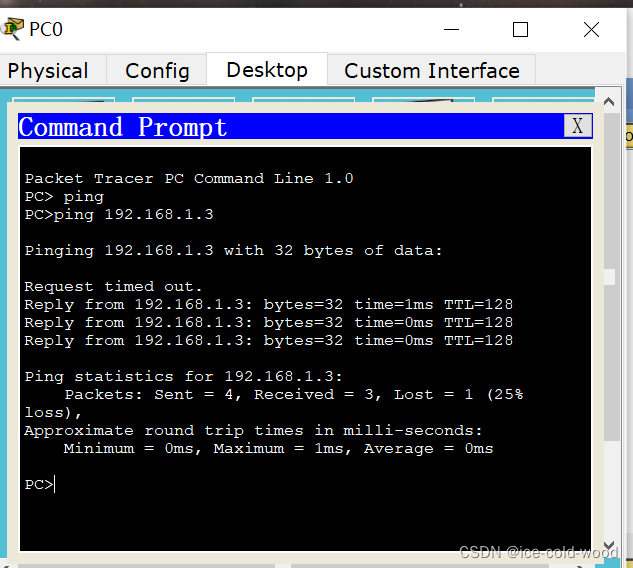

2）按图对两主机配置 IP 地址，在计算机 A 中 ping 计算机 B，查看结果

（ （2 ）vlan 配置
1
