温湿度数据通过中断处理显示到数码管中 (左边温度,右边湿度)
温湿度数据通过中断处理显示到数码管中 (左边温度,右边湿度)

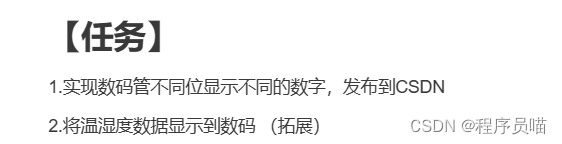

作业要求:
代码运行效果图:
数码管不同位显示不同数字
温湿度数据通过中断处理显示到数码管中 (左边温度,右边湿度)
代码:
数码管不同位显示不同数字
spi.c
#include"spi.h"
void delay_us1(unsigned int us)
{
int i,j;
for(i=0;i<us;i++)
{
for(j=0;j<1;j++);
}
}
void SPI_init(void)
{
//1.使能GPIOE时钟
RCC->MP_AHB4ENSETR |= (0x1<<4);
//2.MOSI管脚PE14 设置输出的属性
GPIOE->MODER &= (~(0X3<<28));
GPIOE->MODER |= (0x1<<28);
GPIOE->OTYPER &= (~(0X1<<14));
GPIOE->OSPEEDR &= (~(0X3<<28));
GPIOE->OSPEEDR |= (0X2<<28);
GPIOE->PUPDR &= (~(0X3<<28));
//3.MISO管脚PE13 设置输入的属性
GPIOE->MODER &= (~(0X3<<26));
//4.SCK管脚PE12 设置输出的属性
GPIOE->MODER &= (~(0X3<<24));
GPIOE->MODER |= (0x1<<24);
GPIOE->OTYPER &= (~(0X1<<12));
GPIOE->OSPEEDR &= (~(0X3<<24));
GPIOE->OSPEEDR |= (0X2<<24);
GPIOE->PUPDR &= (~(0X3<<24));
//5.RCK(NSS)管脚 设置输出的属性
GPIOE->MODER &= (~(0X3<<22));
GPIOE->MODER |= (0x1<<22);
GPIOE->OTYPER &= (~(0X1<<11));
GPIOE->OSPEEDR &= (~(0X3<<22));
GPIOE->OSPEEDR |= (0X2<<22);
GPIOE->PUPDR &= (~(0X3<<22));
//默认PE12和PE11输出低电平,方便产生上升沿
NSS_OUTPUT_L();
SCK_OUTPUT_L();
}
void SPI_write(unsigned char dat)
{
unsigned int i;
for(i=0;i<8;i++)
{
if(dat&0X01)
{
//输出高电平
MOSI_OUTPUT_H();
}
else
{
//输出低电平
MOSI_OUTPUT_L();
}
dat >>= 1;
//产生上升沿
SCK_OUTPUT_L();
delay_us1(1);
SCK_OUTPUT_H();
}
}
spi.h
#ifndef __SPI_H__
#define __SPI_H__
#include "stm32mp1xx_gpio.h"
#include "stm32mp1xx_rcc.h"
// MOSI对应的引脚输出高低电平的信号PE14
#define MOSI_OUTPUT_H() do{GPIOE->ODR |= (0x1 << 14);}while(0)
#define MOSI_OUTPUT_L() do{GPIOE->ODR &= (~(0x1 << 14));}while(0)
// 对应595芯片的锁存引脚输出高低电平 PE11
#define NSS_OUTPUT_H() do{GPIOE->ODR |= (0x1 << 11);}while(0)
#define NSS_OUTPUT_L() do{GPIOE->ODR &= (~(0x1 << 11));}while(0)
// 时钟信号对应的引脚输出高低电平 PE12
#define SCK_OUTPUT_H() do{GPIOE->ODR |= (0x1 << 12);}while(0)
#define SCK_OUTPUT_L() do{GPIOE->ODR &= (~(0x1 << 12));}while(0)
/*
* 函数功能: SPI初始化函数,推挽输出,高速,禁止上拉和下拉
* 函数参数:无
* 函数返回值:无
*/
void SPI_init(void);
/*
* 函数功能:SPI发送数据的函数
* 函数参数:dat : 要发送的数据
* 函数返回值:无
*
*/
void SPI_write(unsigned char dat);
void delay_us1(unsigned int us);
#endif // __SPI_H__
main.c
#include "spi.h"
extern void printf(const char *fmt, ...);
void delay_ms(int ms)
{
int i, j;
for (i = 0; i < ms; i++)
for (j = 0; j < 1800; j++)
;
}
// 保存0-9编码的数组
int num[10] = {0xFC, 0x60, 0xDA, 0xF2, 0x66, 0xB6, 0x3E, 0xE0, 0xFE, 0xF6};
int main(void)
{
int i;
SPI_init();
int n = 0;
while (1)
{
if (n == 0)
{
for (i = 0; i < 10; i++)
{
SPI_write(0xF0); // 发送数码管的位
SPI_write(num[i]); // 发送数码管的段
NSS_OUTPUT_L();
delay_ms(1);
NSS_OUTPUT_H(); // 锁存的时钟从低到高的变化
// 将移位寄存器中的数据锁存到锁存寄存器中
delay_ms(500);
}
n++;
}
if (n == 1)
{
for (i = 0; i < 10; i++)
{
SPI_write(0x80); // 发送数码管的位
SPI_write(num[i]); // 发送数码管的段
NSS_OUTPUT_L();
delay_ms(1);
NSS_OUTPUT_H(); // 锁存的时钟从低到高的变化
// 将移位寄存器中的数据锁存到锁存寄存器中
delay_ms(500);
}
n++;
}
if (n == 2)
{
for (i = 0; i < 10; i++)
{
SPI_write(0x40); // 发送数码管的位
SPI_write(num[i]); // 发送数码管的段
NSS_OUTPUT_L();
delay_ms(1);
NSS_OUTPUT_H(); // 锁存的时钟从低到高的变化
// 将移位寄存器中的数据锁存到锁存寄存器中
delay_ms(500);
}
n++;
}
if (n == 3)
{
for (i = 0; i < 10; i++)
{
SPI_write(0x20); // 发送数码管的位
SPI_write(num[i]); // 发送数码管的段
NSS_OUTPUT_L();
delay_ms(1);
NSS_OUTPUT_H(); // 锁存的时钟从低到高的变化
// 将移位寄存器中的数据锁存到锁存寄存器中
delay_ms(500);
}
n++;
}
if (n == 4)
{
for (i = 0; i < 10; i++)
{
SPI_write(0x10); // 发送数码管的位
SPI_write(num[i]); // 发送数码管的段
NSS_OUTPUT_L();
delay_ms(1);
NSS_OUTPUT_H(); // 锁存的时钟从低到高的变化
// 将移位寄存器中的数据锁存到锁存寄存器中
delay_ms(500);
}
n = 0;
}
}
return 0;
}
温湿度数据通过中断处理显示到数码管中 (左边温度,右边湿度)
main.c
#include "key_it.h"
int main()
{
//初始化按键
key1_it_config();
key2_it_config();
key3_it_config();
while (1)
{
printf("do main...\n");
delay(1000);
}
}
spi.c
#include"spi.h"
void delay_us1(unsigned int us)
{
int i,j;
for(i=0;i<us;i++)
{
for(j=0;j<1;j++);
}
}
void SPI_init(void)
{
//1.使能GPIOE时钟
RCC->MP_AHB4ENSETR |= (0x1<<4);
//2.MOSI管脚PE14 设置输出的属性
GPIOE->MODER &= (~(0X3<<28));
GPIOE->MODER |= (0x1<<28);
GPIOE->OTYPER &= (~(0X1<<14));
GPIOE->OSPEEDR &= (~(0X3<<28));
GPIOE->OSPEEDR |= (0X2<<28);
GPIOE->PUPDR &= (~(0X3<<28));
//3.MISO管脚PE13 设置输入的属性
GPIOE->MODER &= (~(0X3<<26));
//4.SCK管脚PE12 设置输出的属性
GPIOE->MODER &= (~(0X3<<24));
GPIOE->MODER |= (0x1<<24);
GPIOE->OTYPER &= (~(0X1<<12));
GPIOE->OSPEEDR &= (~(0X3<<24));
GPIOE->OSPEEDR |= (0X2<<24);
GPIOE->PUPDR &= (~(0X3<<24));
//5.RCK(NSS)管脚 设置输出的属性
GPIOE->MODER &= (~(0X3<<22));
GPIOE->MODER |= (0x1<<22);
GPIOE->OTYPER &= (~(0X1<<11));
GPIOE->OSPEEDR &= (~(0X3<<22));
GPIOE->OSPEEDR |= (0X2<<22);
GPIOE->PUPDR &= (~(0X3<<22));
//默认PE12和PE11输出低电平,方便产生上升沿
NSS_OUTPUT_L();
SCK_OUTPUT_L();
}
void SPI_write(unsigned char dat)
{
unsigned int i;
for(i=0;i<8;i++)
{
if(dat&0X01)
{
//输出高电平
MOSI_OUTPUT_H();
}
else
{
//输出低电平
MOSI_OUTPUT_L();
}
dat >>= 1;
//产生上升沿
SCK_OUTPUT_L();
delay_us1(1);
SCK_OUTPUT_H();
}
}
do_irq.c
#include "key_it.h"
#include "spi.h"
#include "si7006.h"
extern void printf(const char *fmt, ...);
unsigned int i = 0;
// 延时函数
void delay(int ms)
{
int i, j;
for (i = 0; i < ms; i++)
{
for (j = 0; j < 2000; j++)
;
}
}
//中断处理函数
void do_irq(void)
{
//定义变量接收温湿度传感器获取的值
unsigned short hum;
short tem;
//定义数码管数组,用于显示
int num[10] = {0xFC, 0x60, 0xDA, 0xF2, 0x66, 0xB6, 0x3E, 0xE0, 0xFE, 0xF6};
// LED灯初始化
all_led_init();
// 进行si7006的初始化(温湿度传感器)
si7006_init();
// SPI初始化
SPI_init();
//定义中断号,用于完成对应的中断处理
int irqno = (GICC->IAR & 0x3ff);
//中断处理
switch (irqno)
{
case 99: // key1
printf("KEY1_INT\n");
// 点亮三个灯
led1_on();
led2_on();
led3_on();
delay(1000);
// 熄灭三个灯
led1_off();
led2_off();
led3_off();
delay(1000);
// 清除GICD的中断排队标志
GICD->ICPENDR[3] |= (0x1 << 3);
// 清除exti的事件触发标志
EXTI->FPR1 |= (0x1 << 9);
break;
case 97: // KEY2
printf("KEY2_INT\n");
// 读取温度
tem = si7006_read_temp_data(0X40, 0XE3);
// 将温度数据按照转换公式进行转换
tem = 175.72 * tem / 65536 - 46.85;
delay(1000);
//将获取的值分成个位和十位两个部分,放在两位数码管中
char gt = (char)(tem % 10);
char st = (char)(tem / 10);
//外层循坏,用于使数码管长时间显示(视觉暂留效应)
int k = 100;
while (k--)
{
//内层循环,用于判断应该显示数组中的那个数字
for (int i = 0; i < 10; i++)
{
if (st == i)
{
// 将获取到的数据用数码管显示
// 左边两个数码管显示温度
SPI_write(0x80);
SPI_write(num[i]);
NSS_OUTPUT_L();
delay_us1(1);
NSS_OUTPUT_H();
delay(20);
}
if (gt == i)
{
SPI_write(0x40);
SPI_write(num[i]);
NSS_OUTPUT_L();
delay_us1(1);
NSS_OUTPUT_H();
delay(20);
}
}
}
// 将获取到的数据打印到串口
printf("tem:%d\n", tem);
// 清除GICD的中断排队标志
GICD->ICPENDR[3] |= (0x1 << 1);
// 清除exti的事件触发标志
EXTI->FPR1 |= (0x1 << 7);
break;
case 98: // key3
printf("KEY3_INT\n");
// 读取湿度
hum = si7006_read_hum_data(0X40, 0XE5);
// 将湿度数据按照转换公式进行转换
hum = 125 * hum / 65536 - 6;
deley(1000); // 延时打印
//将获取的值分成个位和十位两个部分,放在两位数码管中
char gh = (char)(hum % 10);
char sh = (char)(hum / 10);
//外层循坏,用于使数码管长时间显示(视觉暂留效应)
int m = 100;
while (m--)
{
//内层循环,用于判断应该显示数组中的那个数字
for (int i = 0; i < 10; i++)
{
if (sh == i)
{
// 右边两个数码管显示湿度
SPI_write(0x20);
SPI_write(num[i]);
NSS_OUTPUT_L();
delay_us1(1);
NSS_OUTPUT_H();
delay(20);
}
if (gh == i)
{
SPI_write(0x10);
SPI_write(num[i]);
NSS_OUTPUT_L();
delay_us1(1);
NSS_OUTPUT_H();
delay(20);
}
}
// 将获取到的数据打印到串口
printf("hum:%d\n", hum);
}
// 清除GICD的中断排队标志
GICD->ICPENDR[3] |= (0x1 << 2);
// 清除exti的事件触发标志
EXTI->FPR1 |= (0x1 << 8);
break;
}
// 清除中断号
GICC->EOIR = irqno;
}
iic.c
#include "iic.h"
extern void printf(const char* fmt, ...);
/*
* 函数名 : delay_us
* 函数功能:延时函数
* 函数参数:无
* 函数返回值:无
* */
void delay_us(void)
{
unsigned int i = 2000;
while(i--);
}
/*
* 函数名 : i2c_init
* 函数功能: i2C总线引脚的初始化, 通用输出,推挽输出,输出速度,
* 函数参数:无
* 函数返回值:无
* */
void i2c_init(void)
{
// 使能GPIOF端口的时钟
RCC->MP_AHB4ENSETR |= (0x1 << 5);
// 设置PF14,PF15引脚为通用的输出功能
GPIOF->MODER &= (~(0xF << 28));
GPIOF->MODER |= (0x5 << 28);
// 设置PF14, PF15引脚为推挽输出
GPIOF->OTYPER &= (~(0x3 << 14));
// 设置PF14, PF15引脚为高速输出
GPIOF->OSPEEDR |= (0xF << 28);
// 设置PF14, PF15引脚的禁止上拉和下拉
GPIOF->PUPDR &= (~(0xF << 28));
// 空闲状态SDA和SCL拉高
I2C_SCL_H;
I2C_SDA_H;
}
/*
* 函数名:i2c_start
* 函数功能:模拟i2c开始信号的时序
* 函数参数:无
* 函数返回值:无
* */
void i2c_start(void)
{
/*
* 开始信号:时钟在高电平期间,数据线从高到低的变化
* --------
* SCL \
* --------
* ----
* SDA \
* --------
* */
//确保SDA是输出状态 PF15输出
SET_SDA_OUT;
// 空闲状态SDA和SCL拉高
I2C_SCL_H;
I2C_SDA_H;
delay_us();//延时等待一段时间
I2C_SDA_L;//数据线拉低
delay_us();//延时等待一段时间
I2C_SCL_L;//时钟线拉低,让总线处于占用状态
}
/*
* 函数名:i2c_stop
* 函数功能:模拟i2c停止信号的时序
* 函数参数:无
* 函数返回值:无
* */
void i2c_stop(void)
{
/*
* 停止信号 : 时钟在高电平期间,数据线从低到高的变化
* ----------
* SCL /
* --------
* --- -------
* SDA X /
* --- -------
* */
//确保SDA是输出状态 PF15输出
SET_SDA_OUT;
//时钟线拉低
I2C_SCL_L;
delay_us();//延时等待一段时间
I2C_SDA_L;//数据线拉低
delay_us();//延时等待一段时间
//时钟线拉高
I2C_SCL_H;
delay_us();//延时等待一段时间
I2C_SDA_H;//数据线拉高
}
/*
* 函数名: i2c_write_byte
* 函数功能:主机向i2c总线上的从设备写8bits数据
* 函数参数:dat : 等待发送的字节数据
* 函数返回值: 无
* */
void i2c_write_byte(unsigned char dat)
{
/*
* 数据信号:时钟在低电平期间,发送器向数据线上写入数据
* 时钟在高电平期间,接收器从数据线上读取数据
* ---- --------
* SCL \ / \
* -------- --------
* -------- ------------------ ---
* SDA X X
* -------- ------------------ ---
*
* 先发送高位在发送低位
* */
//确保SDA是输出状态 PF15输出
SET_SDA_OUT;
unsigned int i;
for(i=0;i<8;i++)
{
//时钟线拉低
I2C_SCL_L;
delay_us();//延时
//0X3A->0011 1010 0X80->10000000
if(dat&0X80)//最高位为1
{
//发送1
I2C_SDA_H;
}
else //最高位为0
{
I2C_SDA_L;//发送0
}
delay_us();//延时
//时钟线拉高,接收器接收
I2C_SCL_H;
delay_us();//延时,用于等待接收器接收数据
delay_us();//延时
//将数据左移一位,让原来第6位变为第7位
dat = dat<<1;
}
}
/*
* 函数名:i2c_read_byte
* 函数功能: 主机从i2c总线上的从设备读8bits数据,
* 主机发送一个应答或者非应答信号
* 函数参数: 0 : 应答信号 1 : 非应答信号
* 函数返回值:读到的有效数据
*
* */
unsigned char i2c_read_byte(unsigned char ack)
{
/*
* 数据信号:时钟在低电平期间,发送器向数据线上写入数据
* 时钟在高电平期间,接收器从数据线上读取数据
* ---- --------
* SCL \ / \
* -------- --------
* -------- ------------------ ---
* SDA X X
* -------- ------------------ ---
*
* 先接收高位, 在接收低位
* */
unsigned int i;
unsigned char dat;//保存接受的数据
//将数据线设置为输入
SET_SDA_IN;
for(i=0;i<8;i++)
{
//先把时钟线拉低,等一段时间,保证发送器发送完毕数据
I2C_SCL_L;
delay_us();
delay_us();//保证发送器发送完数据
//时钟线拉高,读取数据
I2C_SCL_H;
delay_us();
dat=dat<<1;//数值左移
if(I2C_SDA_READ)//pf15管脚得到了一个高电平输入
{
dat |=1; //0000 0110
}
else
{
dat &=(~0X1);
}
delay_us();
}
if(ack)
{
i2c_nack();//发送非应答信号,不再接收下一次数据
}
else
{
i2c_ack();//发送应答信号
}
return dat;//将读取到的数据返回
}
/*
* 函数名: i2c_wait_ack
* 函数功能: 主机作为发送器时,等待接收器返回的应答信号
* 函数参数:无
* 函数返回值:
* 0:接收到的应答信号
* 1:接收到的非应答信号
* */
unsigned char i2c_wait_ack(void)
{
/*
* 主机发送一个字节之后,从机给主机返回一个应答信号
*
* -----------
* SCL / M:读 \
* ------------- --------
* --- ---- --------------------
* SDA X X
* --- --------------------
* 主 释 从机 主机
* 机 放 向数据 读数据线
* 总 线写 上的数据
* 线 数据
* */
//时钟线拉低,接收器可以发送信号
I2C_SCL_L;
I2C_SDA_H;//先把数据线拉高,当接收器回应应答信号时,数据线会拉低
delay_us();
SET_SDA_IN;//设置数据线为输入
delay_us();//等待从机响应
delay_us();
I2C_SCL_H;//用于读取数据线数据
if(I2C_SDA_READ)//PF15得到一个高电平输入,收到非应答信号
return 1;
I2C_SCL_L;//时钟线拉低,让数据线处于占用状态
return 0;
}
/*
* 函数名: iic_ack
* 函数功能: 主机作为接收器时,给发送器发送应答信号
* 函数参数:无
* 函数返回值:无
* */
void i2c_ack(void)
{
/* --------
* SCL / \
* ------- ------
* ---
* SDA X
* --- -------------
* */
//保证数据线是输出
SET_SDA_OUT;
I2C_SCL_L;//拉低时钟线
delay_us();
I2C_SDA_L;//数据线拉低,表示应答信号
delay_us();
I2C_SCL_H;//时钟线拉高,等待发送器读取应答信号
delay_us();//让从机读取我们当前的回应
delay_us();
I2C_SCL_L;//数据线处于占用状态,发送器发送下一次数据
}
/*
* 函数名: iic_nack
* 函数功能: 主机作为接收器时,给发送器发送非应答信号
* 函数参数:无
* 函数返回值:无
* */
void i2c_nack(void)
{
/* --------
* SCL / \
* ------- ------
* --- ---------------
* SDA X
* ---
* */
//保证数据线是输出
SET_SDA_OUT;
I2C_SCL_L;//拉低时钟线
delay_us();
I2C_SDA_H;//数据线拉高,表示非应答信号
delay_us();
I2C_SCL_H;//时钟线拉高,等待发送器读取应答信号
delay_us();
delay_us();
I2C_SCL_L;//数据线处于占用状态,发送器发送下一次数据
}
key_it.c
#include"key_it.h"
void key1_it_config()
{
//使能GPIOF时钟
RCC->MP_AHB4ENSETR |= (0x1<<5);
//设置PF9管脚为输入
GPIOF->MODER &= (~(0x3<<18));
//设置PF9作为EXTI9事件的输入
EXTI->EXTICR3 &= (~(0x1f<<8));
EXTI->EXTICR3 |= (0x05<<8);
//设置下降沿使能检测EXTI9事件
EXTI->FTSR1 |= (0x1<<9);
//设置EXTI9事件不屏蔽
EXTI->C1IMR1 |= (0x1<<9);
//GICD使能EXTI9(99号)中断
GICD->ISENABLER[3] |= (0x1<<3);
//GICD 设置99号中断的优先级
GICD->IPRIORITYR[24] &= (~(0x1f<<27));
//选择CPU0处理当前中断
GICD->ITARGETSR[24] |= (0x1<<24);
//全局使能组0中断被转发到GICC
GICD->CTRL |= (0X1);
//设置中断的优先级掩码
GICC->PMR |= (0x1f<<3);
//允许组0中断被CPU处理
GICC->CTRL |= (0x1);
}
void key2_it_config()
{
//使能GPIOF时钟
RCC->MP_AHB4ENSETR |= (0x1<<5);
//设置PF7管脚为输入
GPIOF->MODER &= (~(0x3<<14));
//设置PF7作为EXTI7事件的输入
EXTI->EXTICR2 &= (~(0x1f<<24));
EXTI->EXTICR2 |= (0x05<<24);
//设置下降沿使能检测EXTI7事件
EXTI->FTSR1 |= (0x1<<7);
//设置EXTI7事件不屏蔽
EXTI->C1IMR1 |= (0x1<<7);
//GICD使能EXTI7(97号)中断
GICD->ISENABLER[3] |= (0x1<<1);
//GICD 设置97号中断的优先级
GICD->IPRIORITYR[24] &= (~(0x1f<<11));
//选择CPU0处理当前中断
GICD->ITARGETSR[24] |= (0x1<<8);
//全局使能组0中断被转发到GICC
GICD->CTRL |= (0X1);
//设置中断的优先级掩码
GICC->PMR |= (0x1f<<3);
//允许组0中断被CPU处理
GICC->CTRL |= (0x1);
}
void key3_it_config()
{
//使能GPIOF时钟
RCC->MP_AHB4ENSETR |= (0x1<<5);
//设置PF8管脚为输入
GPIOF->MODER &= (~(0x3<<16));
//设置PF8作为EXTI8事件的输入
EXTI->EXTICR3 &= (~(0x1f));
EXTI->EXTICR3 |= (0x05);
//设置下降沿使能检测EXTI8事件
EXTI->FTSR1 |= (0x1<<8);
//设置EXTI8事件不屏蔽
EXTI->C1IMR1 |= (0x1<<8);
//GICD使能EXTI8(98号)中断
GICD->ISENABLER[3] |= (0x1<<2);
//GICD 设置98号中断的优先级
GICD->IPRIORITYR[24] &= (~(0x1f<<19));
//选择CPU0处理当前中断
GICD->ITARGETSR[24] |= (0x1<<16);
//全局使能组0中断被转发到GICC
GICD->CTRL |= (0X1);
//设置中断的优先级掩码
GICC->PMR |= (0x1f<<3);
//允许组0中断被CPU处理
GICC->CTRL |= (0x1);
}
led.c
#include "led.h"
void all_led_init()
{
RCC_GPIO |= (0X3<<4);//时钟使能
GPIOE_MODER &=(~(0X3<<20));//设置PE10输出
GPIOE_MODER |= (0X1<<20);
//设置PE10为推挽输出
GPIOE_OTYPER &=(~(0x1<<10));
//PE10为低速输出
GPIOE_OSPEEDR &= (~(0x3<<20));
//设置无上拉下拉
GPIOE_PUPDR &= (~(0x3<<20));
//LED2
GPIOF_MODER &=(~(0X3<<20));//设置Pf10输出
GPIOF_MODER |= (0X1<<20);
//设置Pf10为推挽输出
GPIOF_OTYPER &=(~(0x1<<10));
//Pf10为低速输出
GPIOF_OSPEEDR &= (~(0x3<<20));
//设置无上拉下拉
GPIOF_PUPDR &= (~(0x3<<20));
//LED3
GPIOE_MODER &=(~(0X3<<16));//设置PE8输出
GPIOE_MODER |= (0X1<<16);
//设置PE8为推挽输出
GPIOE_OTYPER &=(~(0x1<<8));
//PE8为低速输出
GPIOE_OSPEEDR &= (~(0x3<16));
//设置无上拉下拉
GPIOE_PUPDR &= (~(0x3<<16));
}
void led1_on()
{
GPIOE_ODR |= (0x1<<10);
}
void led1_off()
{
GPIOE_ODR &= (~(0x1<<10));
}
void led2_on()
{
GPIOF_ODR |= (0x1<<10);
}
void led2_off()
{
GPIOF_ODR &= (~(0x1<<10));
}
void led3_on()
{
GPIOE_ODR |= (0x1<<8);
}
void led3_off()
{
GPIOE_ODR &= (~(0x1<<8));
}
si7006.c
#include "iic.h"
#include "si7006.h"
void deley(int ms)
{
int i,j;
for(i=0;i<ms;i++)
{
for(j=0;j<2000;j++);
}
}
/*
* 函数名:si7006_init
* 函数功能:SI7006芯片的初始化
* 函数参数:无
* 函数返回值:无
*/
//往SI7006芯片0XE6写入0X3A
void si7006_init(void)
{
//I2初始化
i2c_init();
//发送起始信号
i2c_start();
//主机发送7位从机地址+1位写位
i2c_write_byte(0X40<<1|0);
//等待从机回应
i2c_wait_ack();
//发送寄存器地址
i2c_write_byte(0XE6);
//等待从机回应
i2c_wait_ack();
//发送要写的数据
i2c_write_byte(0X3A);
//等待从机回应
i2c_wait_ack();
//发送终止信号
i2c_stop();
}
/*
* 函数名:si7006_read_hum_data
* 函数功能:读取SI7006的湿度转换结果
* 函数参数:
* slave_addr : 从机地址
* cmd_code : 命令码
* 函数返回值:湿度测量的数字量
*/
unsigned short si7006_read_hum_data(unsigned char slave_addr,
unsigned char cmd_code)
{
unsigned short dat;//保存读取到的湿度数据
unsigned char dat_h,dat_l;//保存读取到的数据的高八位和低八位
//发送起始信号
i2c_start();
//主机发送7位从机地址+1位写位
i2c_write_byte(slave_addr<<1|0);
//等待从机回应
i2c_wait_ack();
//发送寄存器地址
i2c_write_byte(cmd_code);
//等待从机回应
i2c_wait_ack();
//发送第二次起始信号
i2c_start();
//主机发送7位从机地址+1位读位
i2c_write_byte(slave_addr<<1|1);
//等待从机回应
i2c_wait_ack();
//延时等待从机测量数据
deley(100);
//读取数据的高8位
dat_h=i2c_read_byte(0);//读取完毕发送应答信号
//读取数据的低8位
dat_l=i2c_read_byte(1);//读取完毕发送非应答信号
//发送停止信号
i2c_stop();
//将读取到的数据整合到一起
dat=(dat_h<<8)|dat_l;
return dat;
}
/*
* 函数名:si7006_read_temp_data
* 函数功能:读取SI7006的温度转换结果
* 函数参数:
* slave_addr : 从机地址
* cmd_code : 命令码 寄存器地址
* 函数返回值:温度测量的数字量
*/
short si7006_read_temp_data(unsigned char slave_addr,
unsigned char cmd_code)
{
short dat;//保存读取到的温度数据
char dat_h,dat_l;//保存读取到的数据的高八位和低八位
//发送起始信号
i2c_start();
//主机发送7位从机地址+1位写位
i2c_write_byte(slave_addr<<1|0);
//等待从机回应
i2c_wait_ack();
//发送寄存器地址
i2c_write_byte(cmd_code);
//等待从机回应
i2c_wait_ack();
//发送第二次起始信号
i2c_start();
//主机发送7位从机地址+1位写位
i2c_write_byte(slave_addr<<1|1);
//等待从机回应
i2c_wait_ack();
//延时等待从机测量数据
deley(100);
//读取数据的高8位
dat_h=i2c_read_byte(0);//读取完毕发送应答信号
//读取数据的低8位
dat_l=i2c_read_byte(1);//读取完毕发送非应答信号
//发送停止信号
i2c_stop();
//将读取到的数据整合到一起
dat=(dat_h<<8)|dat_l;
return dat;
}
iic.h
#ifndef __IIC_H__
#define __IIC_H__
#include "stm32mp1xx_gpio.h"
#include "stm32mp1xx_rcc.h"
/* 通过程序模拟实现I2C总线的时序和协议
* GPIOF ---> AHB4
* I2C1_SCL ---> PF14
* I2C1_SDA ---> PF15
*
* */
#define SET_SDA_OUT do{GPIOF->MODER &= (~(0x3 << 30)); \
GPIOF->MODER |= (0x1 << 30);}while(0)
#define SET_SDA_IN do{GPIOF->MODER &= (~(0x3 << 30));}while(0)
#define I2C_SCL_H do{GPIOF->BSRR |= (0x1 << 14);}while(0)
#define I2C_SCL_L do{GPIOF->BRR |= (0x1 << 14);}while(0)
#define I2C_SDA_H do{GPIOF->BSRR |= (0x1 << 15);}while(0)
#define I2C_SDA_L do{GPIOF->BRR |= (0x1 << 15);}while(0)
#define I2C_SDA_READ (GPIOF->IDR & (0x1 << 15))
void delay_us(void);//微秒延时
void i2c_init(void);//初始化
void i2c_start(void);//起始信号
void i2c_stop(void);//终止信号
void i2c_write_byte(unsigned char dat);//写一个字节数据
unsigned char i2c_read_byte(unsigned char ack);//读取一个字节数据
unsigned char i2c_wait_ack(void); //等待应答信号
void i2c_ack(void);//发送应答信号
void i2c_nack(void);//发送非应答信号
#endif
key_it.h
#ifndef __KEY_IT_H__
#define __KEY_IT_H__
#include "stm32mp1xx_gpio.h"
#include "stm32mp1xx_gic.h"
#include "stm32mp1xx_exti.h"
#include "stm32mp1xx_rcc.h"
#include "led.h"
void key1_it_config();
void key2_it_config();
void key3_it_config();
void delay(int ms);
#endif
led.h
#ifndef __LED_H__
#define __LED_H__
#define RCC_GPIO (*(unsigned int *)0x50000a28)
#define GPIOE_MODER (*(unsigned int *)0x50006000)
#define GPIOF_MODER (*(unsigned int *)0x50007000)
#define GPIOE_OTYPER (*(unsigned int *)0x50006004)
#define GPIOF_OTYPER (*(unsigned int *)0x50007004)
#define GPIOE_OSPEEDR (*(unsigned int *)0x50006008)
#define GPIOF_OSPEEDR (*(unsigned int *)0x50007008)
#define GPIOE_PUPDR (*(unsigned int *)0x5000600C)
#define GPIOF_PUPDR (*(unsigned int *)0x5000700c)
#define GPIOE_ODR (*(unsigned int *)0x50006014)
#define GPIOF_ODR (*(unsigned int *)0x50007014)
void all_led_init();
void led1_on();
void led1_off();
void led2_on();
void led2_off();
void led3_on();
void led3_off();
#endif
si7006.h
#ifndef __SI7006_H__
#define __SI7006_H__
#include "iic.h"
#define SI7006_SLAVE 0x40
void si7006_init(void);
void deley(int ms);
unsigned short si7006_read_hum_data(unsigned char slave_addr, unsigned char cmd_code);
short si7006_read_temp_data(unsigned char slave_addr, unsigned char cmd_code);
#endif //__SI7006_H__
spi.h
#ifndef __SPI_H__
#define __SPI_H__
#include "stm32mp1xx_gpio.h"
#include "stm32mp1xx_rcc.h"
// MOSI对应的引脚输出高低电平的信号PE14
#define MOSI_OUTPUT_H() do{GPIOE->ODR |= (0x1 << 14);}while(0)
#define MOSI_OUTPUT_L() do{GPIOE->ODR &= (~(0x1 << 14));}while(0)
// 对应595芯片的锁存引脚输出高低电平 PE11
#define NSS_OUTPUT_H() do{GPIOE->ODR |= (0x1 << 11);}while(0)
#define NSS_OUTPUT_L() do{GPIOE->ODR &= (~(0x1 << 11));}while(0)
// 时钟信号对应的引脚输出高低电平 PE12
#define SCK_OUTPUT_H() do{GPIOE->ODR |= (0x1 << 12);}while(0)
#define SCK_OUTPUT_L() do{GPIOE->ODR &= (~(0x1 << 12));}while(0)
/*
* 函数功能: SPI初始化函数,推挽输出,高速,禁止上拉和下拉
* 函数参数:无
* 函数返回值:无
*/
void SPI_init(void);
/*
* 函数功能:SPI发送数据的函数
* 函数参数:dat : 要发送的数据
* 函数返回值:无
*
*/
void SPI_write(unsigned char dat);
void delay_us1(unsigned int us);
#endif // __SPI_H__
