【计组】基于Logisim的字库电路

文章目录

• • 电路实现
  • 字库导入
  • 自定义数据写入
  • 细节
  • 小结

电路实现

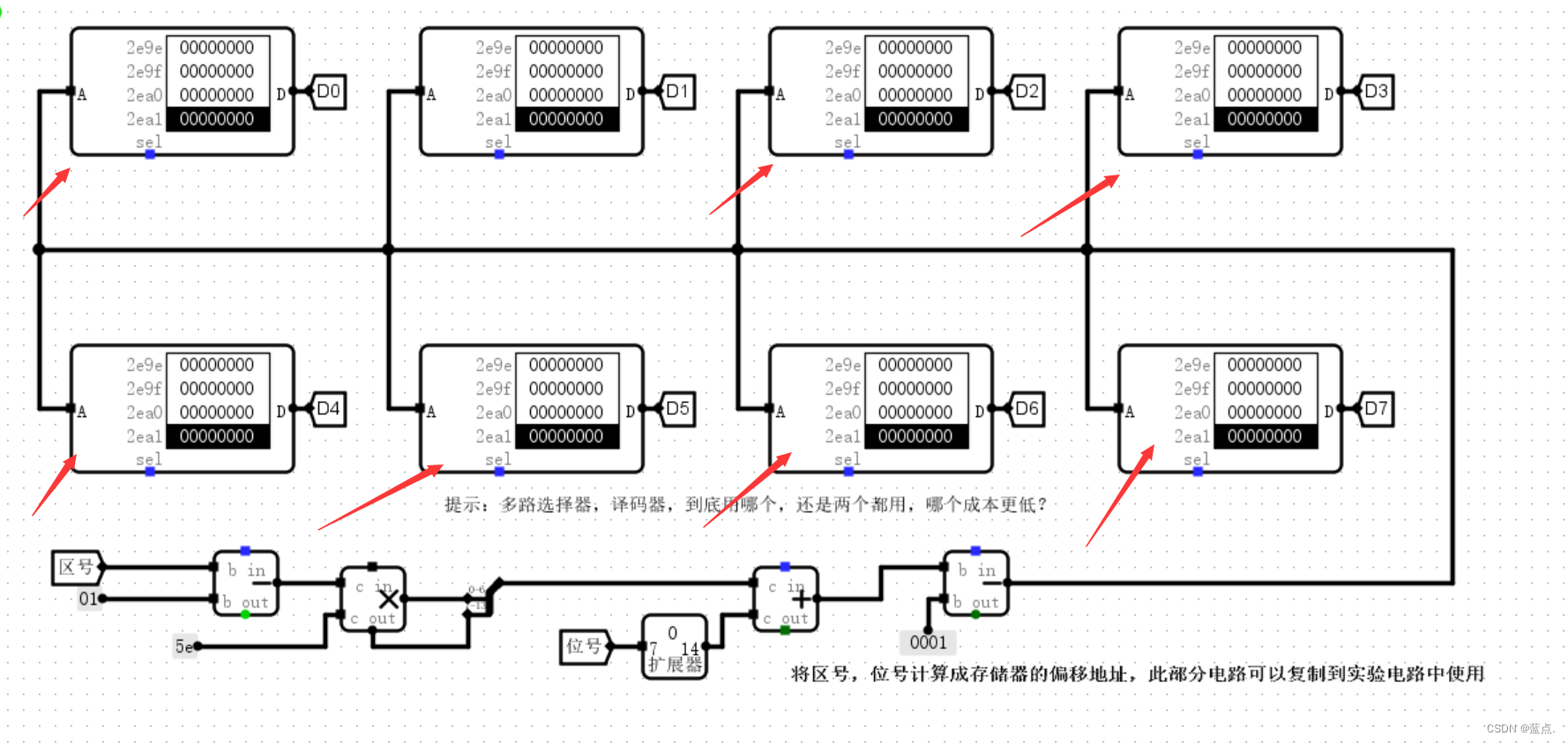

组件使用：

分线器：将14位数据的分为高2位和低12位。高2位连接到译码器和多路选择器，用来选择对应的ROM。eg.当传入00时，选择第一片ROM

译码器：接收来自分线器的高2位数据，选择对应的ROM，使其能写入数据。

多路选择器：接收来自分线器的高2位数据，选择对应的ROM，使其能读出数据。

字库导入

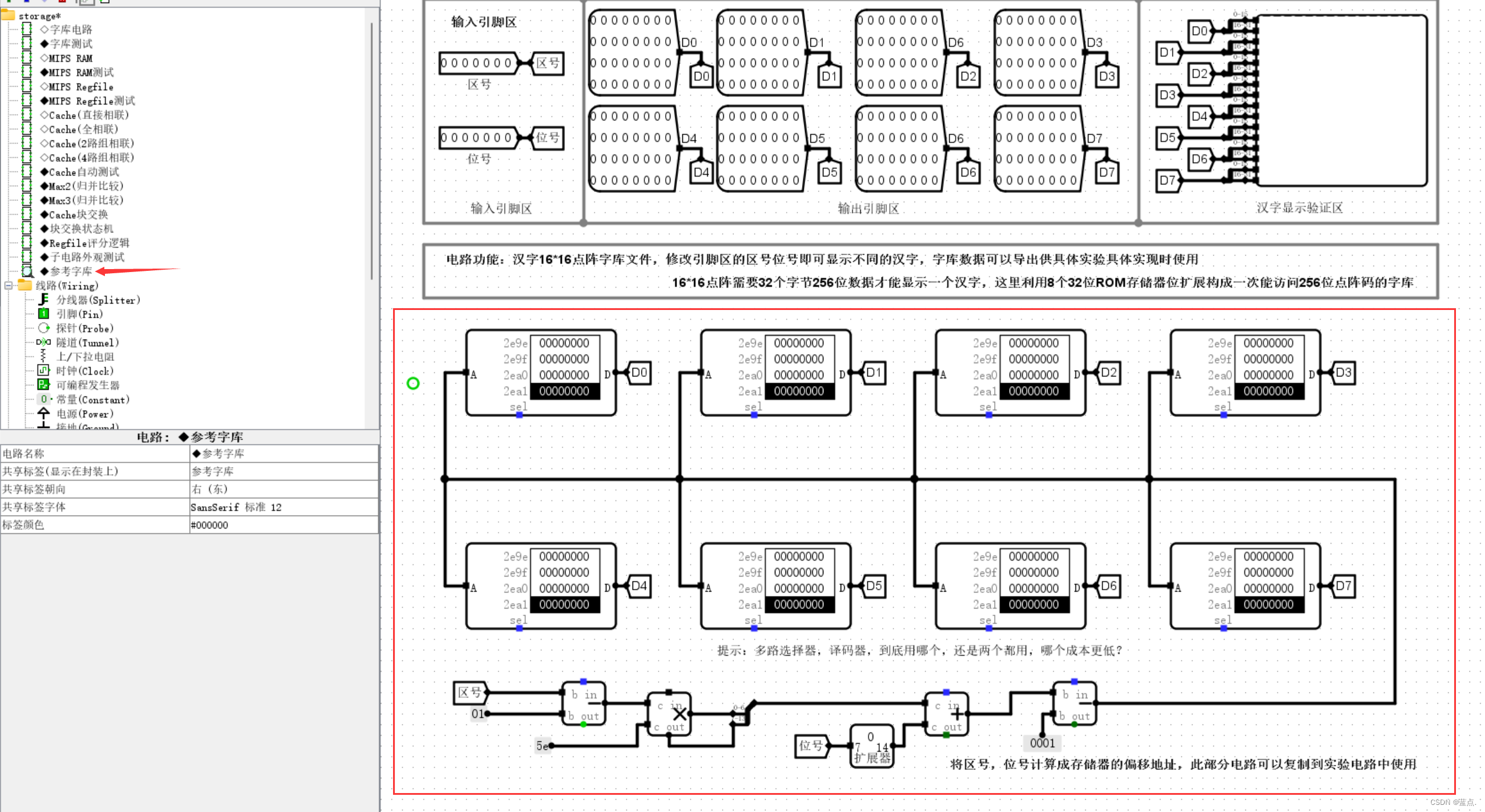

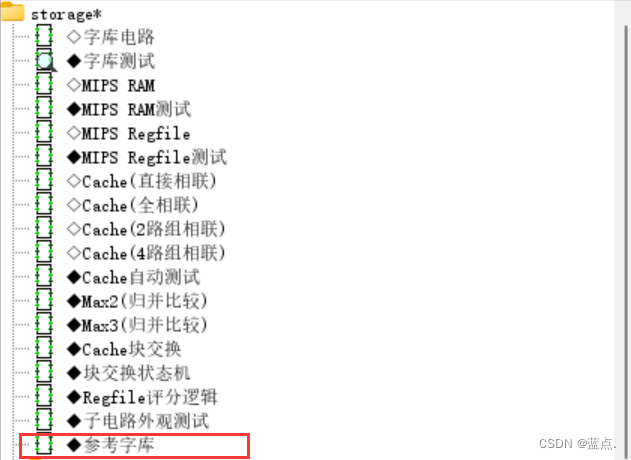

1.选择参考字库

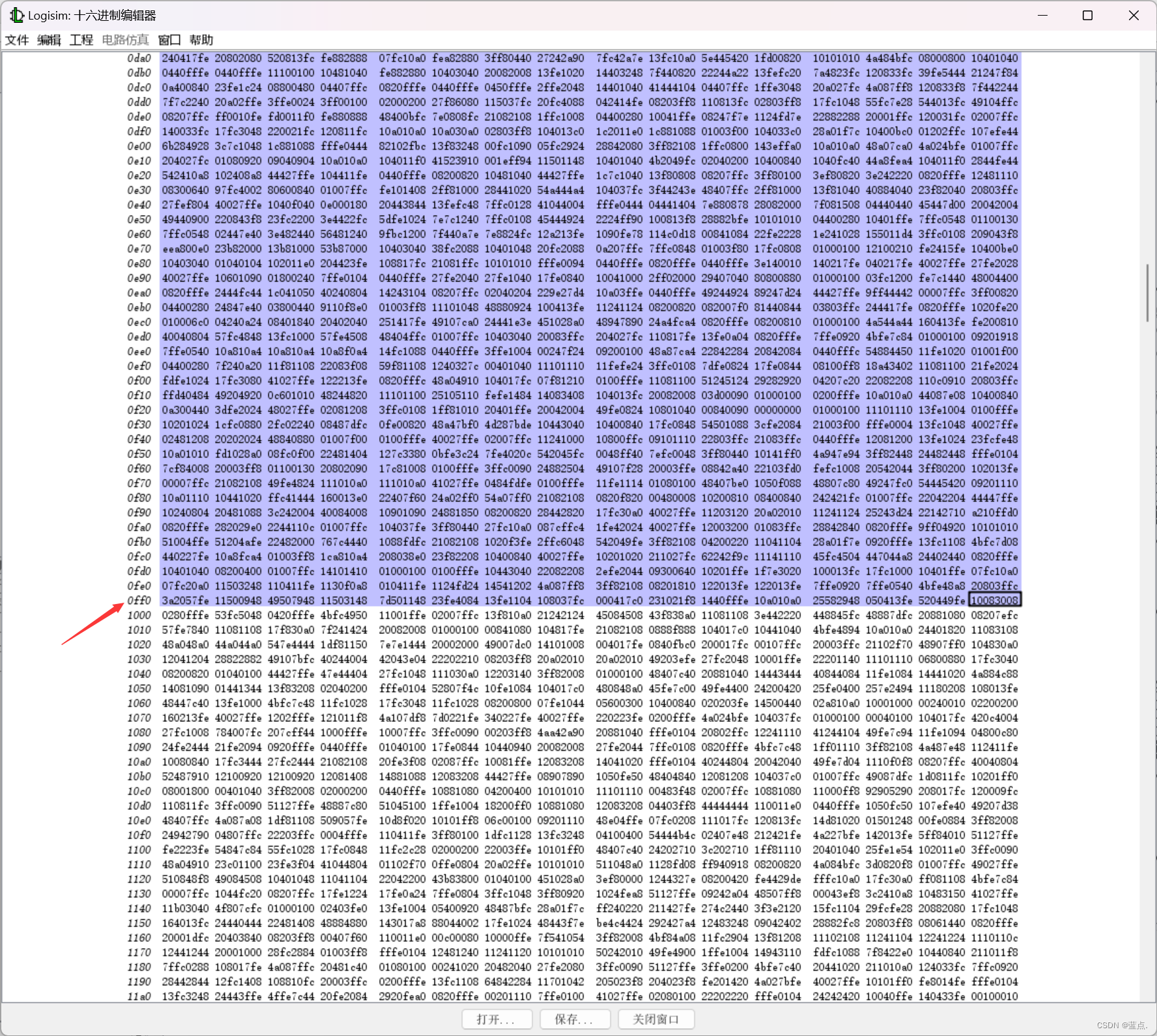

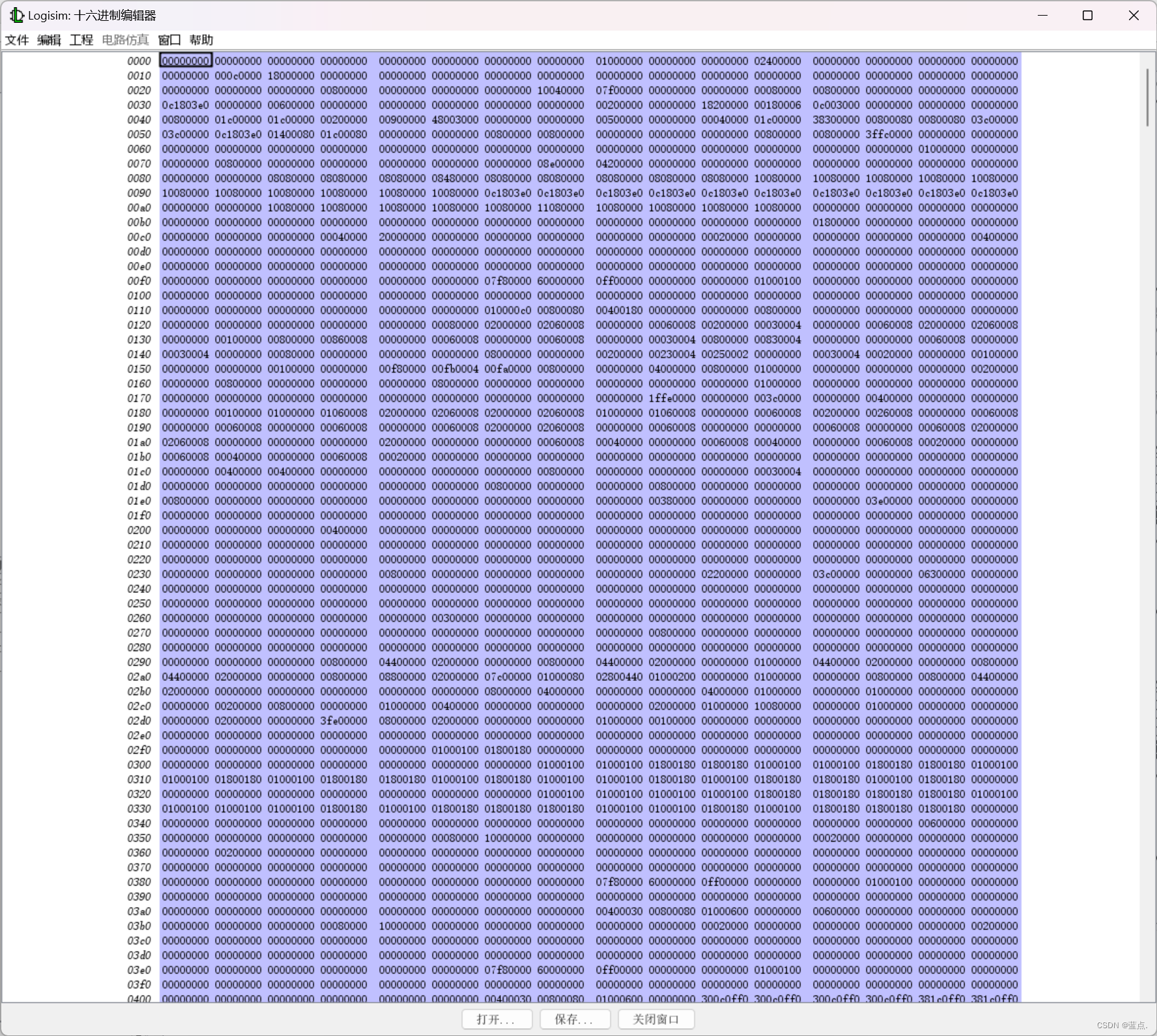

2.找到相应的ROM，右击打开“编辑存储数据”，全选复制到“字库电路”文件中对应的ROM里

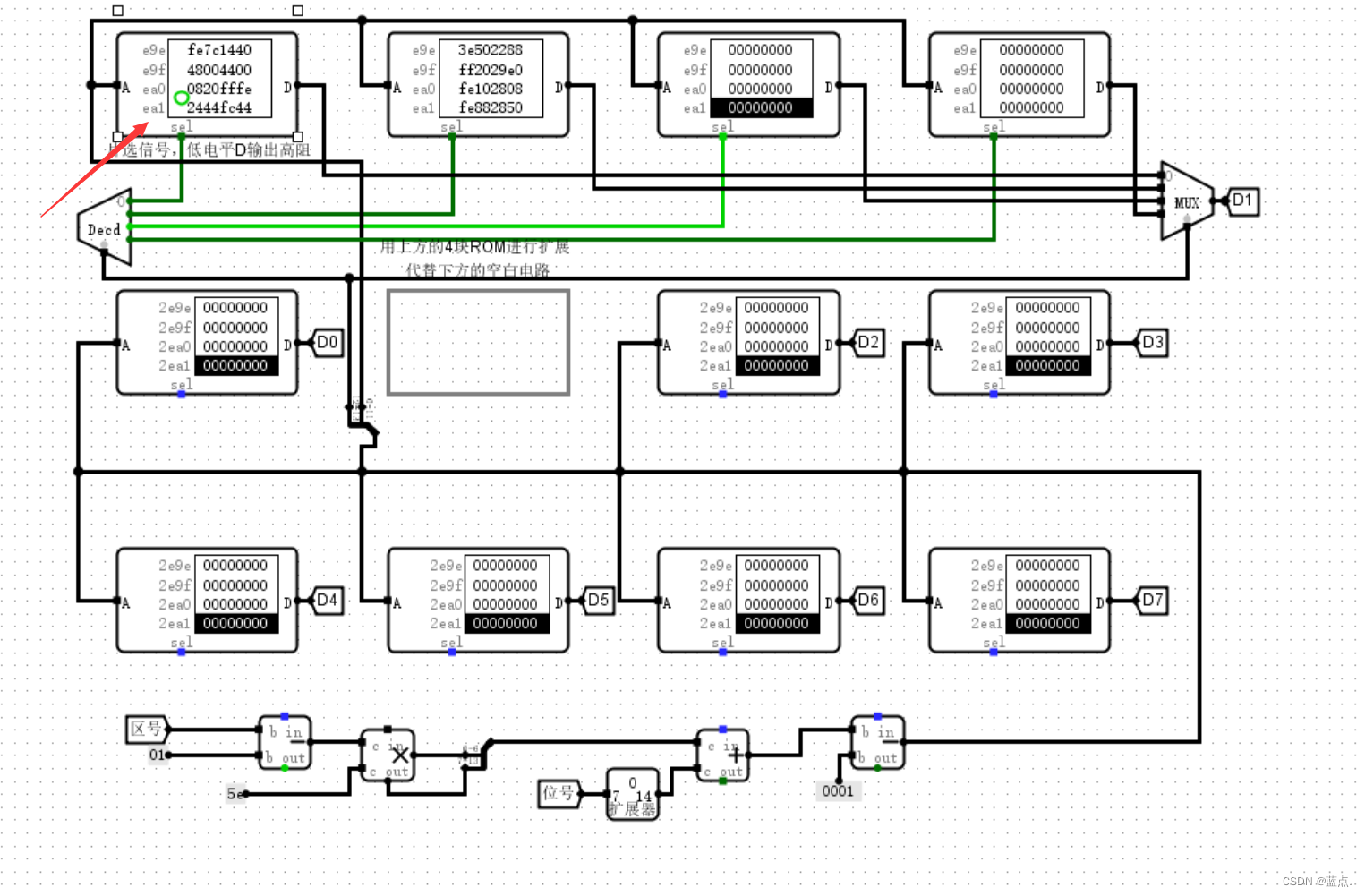

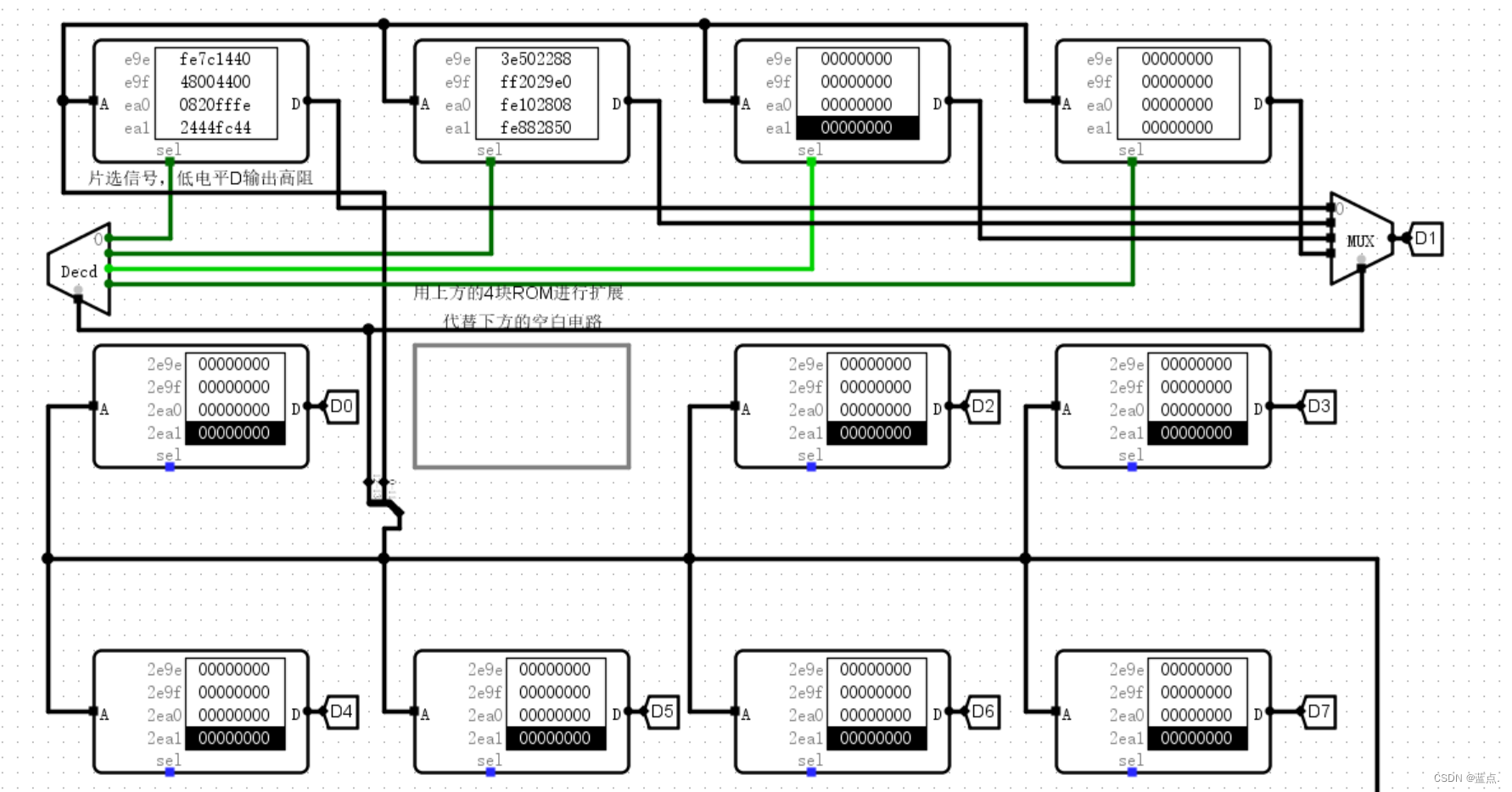

3.从参考字库中打开“D1”ROM的存储数据，以首位进行区分（0~3）分为4份，eg.第一份为0000~0ff0，复制到“字库电路”文件中的第一块ROM

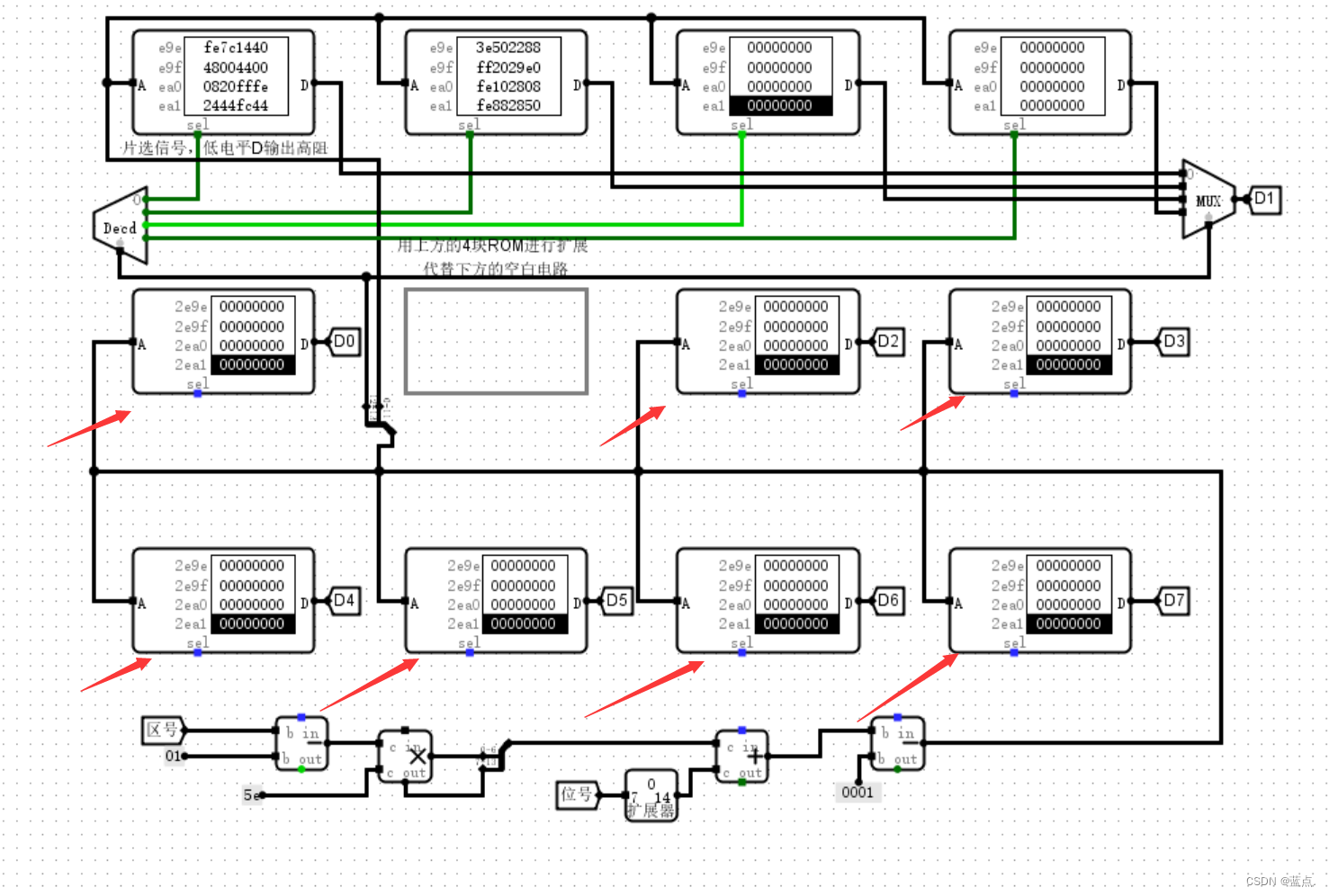

eg.其他三份类似 （注意四块ROM连接到译码器和多路选择器的顺序）

到目前为止，你已经可以通过字库测试啦！

自定义数据写入

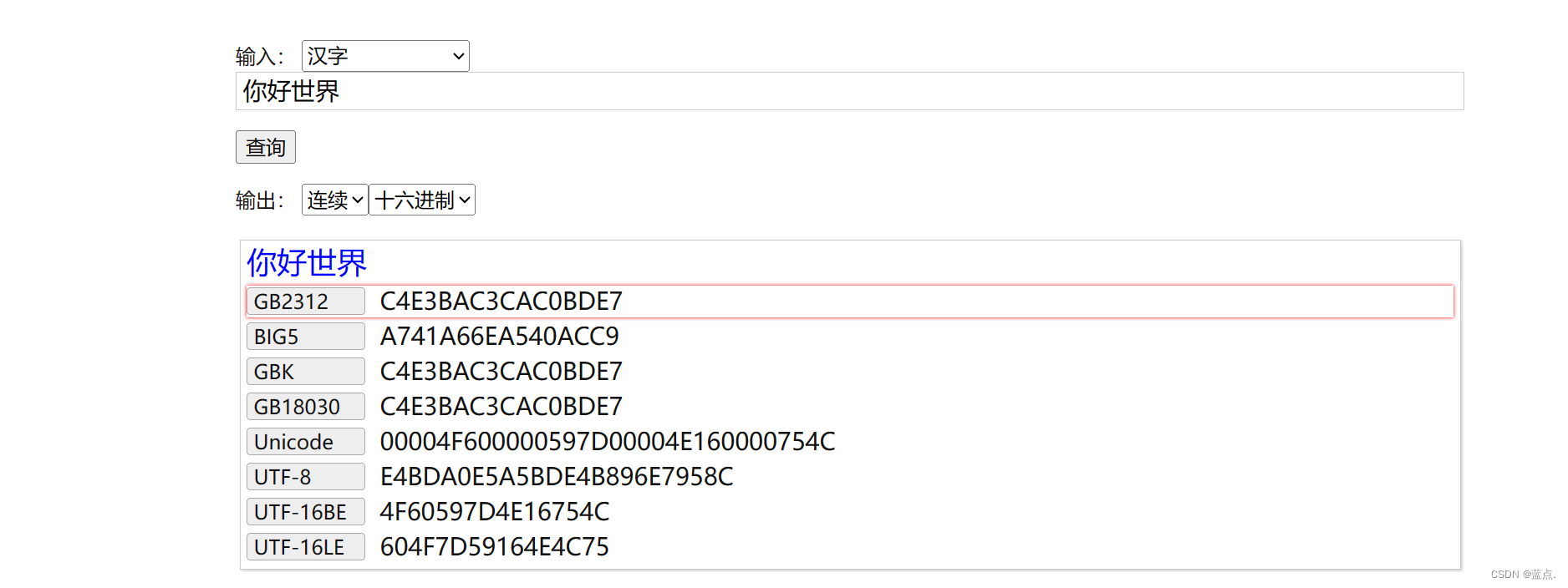

汉字转GB2312编码 所需网址：www.qqxiuzi.cn/bianma/zifuji.php（其他类似网址均可）

1.输入你想写入的数据，这里用“你好世界”举例

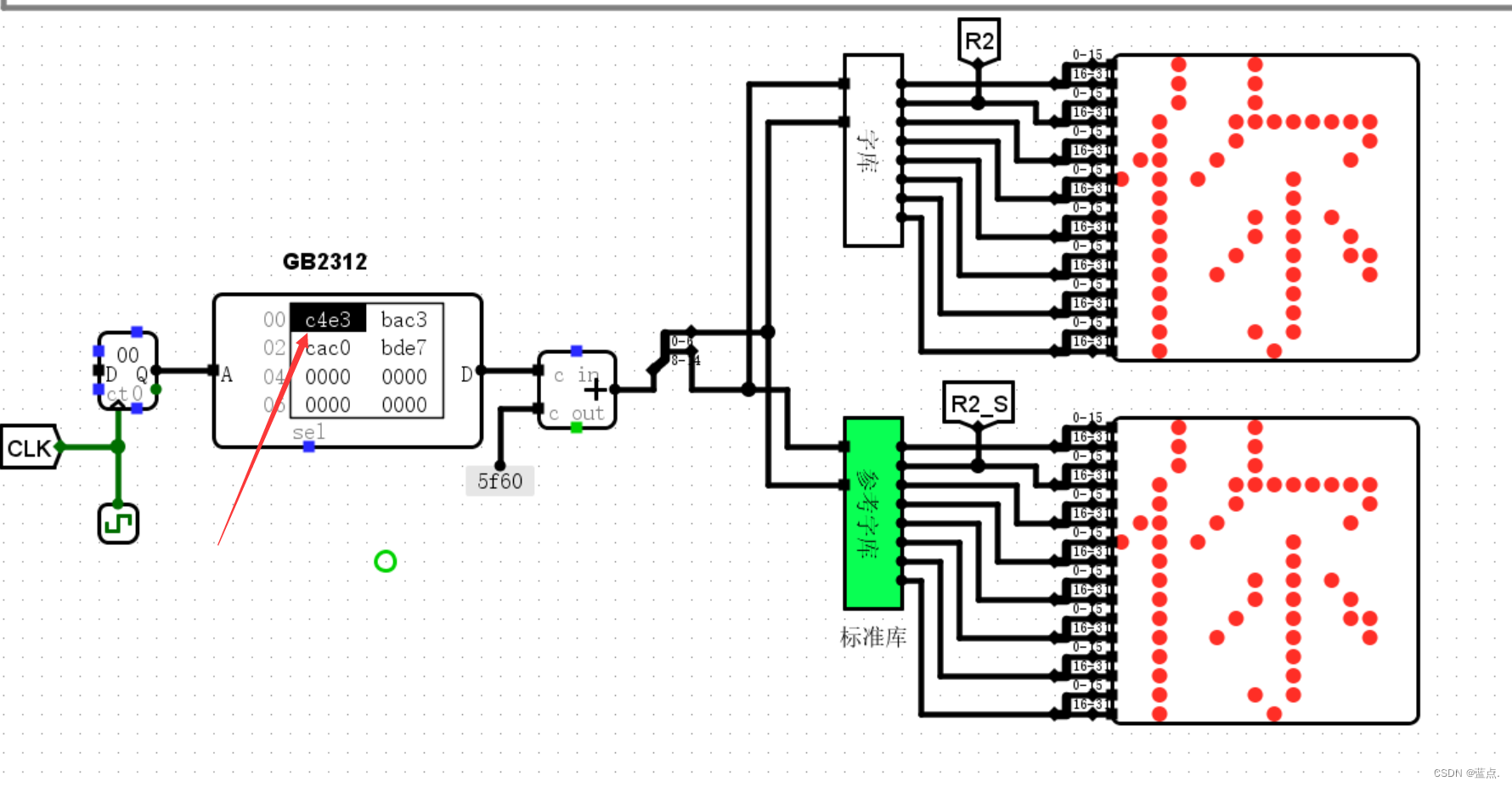

2.写入到“GB2312”这个ROM里，需要手动输入（可以提前清空数据）

3.数字编码与字母编码 eg.用A举例

细节

1.参考字库里包含GB2312编码字符的所有点阵格式

小结

这是一小步，也是一大步。

衷心感谢向我提供帮助的各位同志！

后续将持续更新各种技术相关知识，感谢关注！
