计算机组成原理课设Tec-2 02-实例分析

书接上文，想要理解最好的方法是看个实例，下面是上篇01-基础入门里面的一个微程序每一步的分析，大家可以利用微指令分析器一条一条对着看一遍。

题目：

把用绝对地址表示的内存单元ADDR1中的内容与内存单元ADDR2中的内容相减，结果存于内存单元ADDR1中。

指令格式：D5××，ADDR1，ADDR2，   三字指令（控存入口100H）

功能：    [ADDR1]=[ADDR1] -[ADDR2]

设计思路

该指令为三字指令，需要取出两个地址中的内容进行相减，并储存回第一个地址位置。由此可见第一个地址直至最后都需要使用到，为了增加效率，可以先将第二个操作数取出储存至Q寄存器，再取用第一个操作数。

流程图中的缩写含义：

PC: Program Counter (程序计数器)

AR: Address Register (地址寄存器)

MEM: Memory (当出现MEM的时候，就是在对"AR"存的地址取值)

AR相当于"指针"，MEM相当于"值"

Q: Q Register (用来计算的)

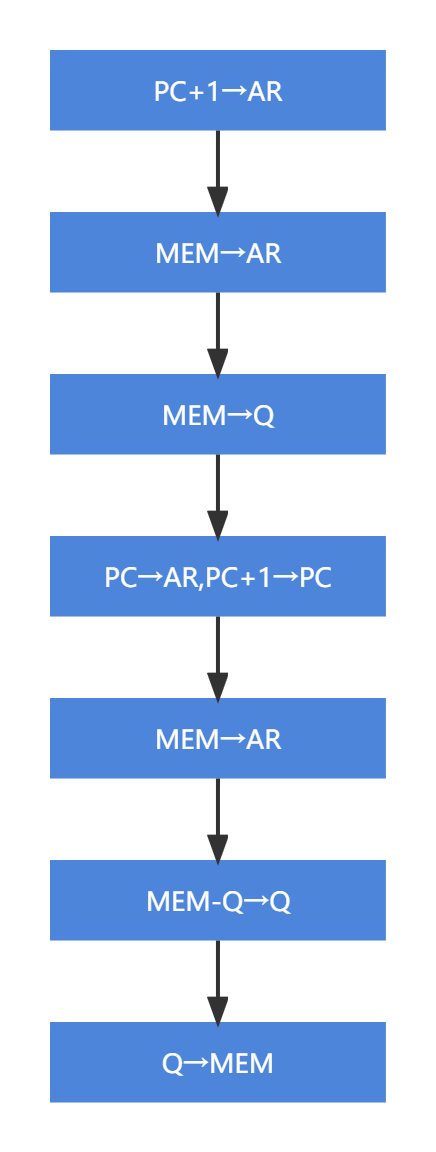

微指令流程图

微指令详细设计
序号	微指令功能	微指令代码	详细功能
1	PC+1→AR	0000 0E00 90B5 5402	为AR读入第二个操作数的地址做准备
2	MEM→AR	0000 0E00 10F0 0002	AR读入第二个操作数的地址
3	MEM→Q	0000 0E00 00F0 0000	读第二个操作数并送Q寄存器
4	PC→AR,PC+1→PC	0000 0E00 A0B5 5402	为AR读入第一个操作数的地址做准备
5	MEM→AR	0000 0E00 10F0 0002	AR读入第一个操作数的地址
6	QMEM-Q→Q	0000 0E01 02E0 0000	读第一个操作数并进行减法，结果送Q寄存器
7	Q→MEM,CC#=0	0029 0300 1020 0010	Q寄存器结果送回第一个操作数位置

逐条分析

每条指令里面，标黄的部分是关键的指令位，对着analyzer一条一条看一遍，大概能理解了就

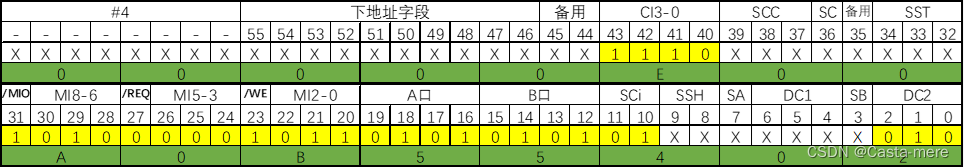

Instruction#1

B55-B46 下地址字段 顺序执行时，下地址段任意 B45-B44 备用 备用位任意 B43-B40 CI3~CI0 顺序执行 B39-B37 SCC 任意 B36 SC 任意 B35 备用 备用位任意 B34-B32 SST 不是运算，任意即可 B31,B27,B23 /MIO、/REQ、/WE 不操作 B30-B28 MI8-6 运算器Y输出送F口 B26-B24 MI5-3 运算功能选择为“R+S” B22-B20 MI2-0 Am2901的运算数来源选择0和B口 B19-B16 A口 R5(PC) B15-B12 B口 R5(PC) B11-B10 SCi 进位设置为1(实现PC+1) B9-B8 SSH 无需移位 B7 SA 选择A口地址 B6-B4 DC1 未向总线发送控制，可任意 B3 SB 选择B口地址 B2-B0 DC2 运算器输出送AR，选/GAR

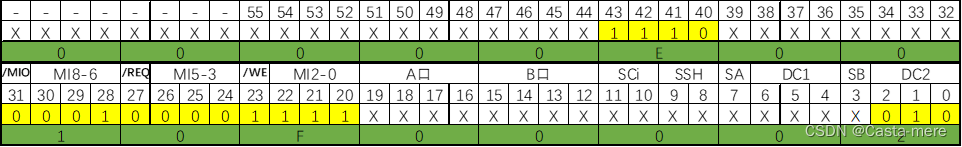

Instruction#2

B55-B46 下地址字段 顺序执行时，下地址段任意 B45-B44 备用 备用位任意 B43-B40 CI3~CI0 顺序执行 B39-B37 SCC 任意 B36 SC 任意 B35 备用 备用位任意 B34-B32 SST 不是运算，任意即可 B31,B27,B23 /MIO、/REQ、/WE 储存器读取 B30-B28 MI8-6 运算器Y输出送F口 B26-B24 MI5-3 运算功能选择为“R+S” B22-B20 MI2-0 Am2901的运算数来源选择D和0 B19-B16 A口 未用，任意 B15-B12 B口 未用，任意 B11-B10 SCi 进位为0 B9-B8 SSH 无需移位 B7 SA 选择A口地址 B6-B4 DC1 未向总线发送控制，可任意 B3 SB 选择B口地址 B2-B0 DC2 运算器输出送AR，选/GAR

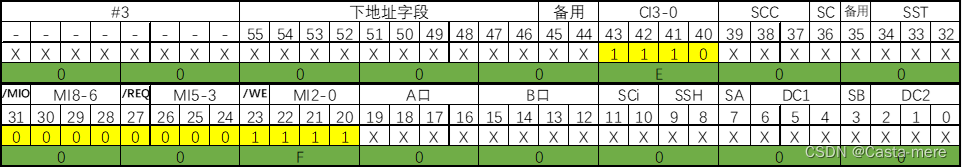

Instruction#3

B55-B46 下地址字段 顺序执行时，下地址段任意 B45-B44 备用 备用位任意 B43-B40 CI3~CI0 顺序执行 B39-B37 SCC 任意 B36 SC 任意 B35 备用 备用位任意 B34-B32 SST 不是运算，任意即可 B31,B27,B23 /MIO、/REQ、/WE 储存器读取 B30-B28 MI8-6 运算器Y输出送F口 B26-B24 MI5-3 运算功能选择为“R+S” B22-B20 MI2-0 Am2901的运算数来源选择D和0 B19-B16 A口 未用，任意 B15-B12 B口 未用，任意 B11-B10 SCi 进位为0 B9-B8 SSH 无需移位 B7 SA 选择A口地址 B6-B4 DC1 未向总线发送控制，可任意 B3 SB 选择B口地址 B2-B0 DC2 未使用

Instruction#4

B55-B46 下地址字段 顺序执行时，下地址段任意 B45-B44 备用 备用位任意 B43-B40 CI3~CI0 顺序执行 B39-B37 SCC 任意 B36 SC 任意 B35 备用 备用位任意 B34-B32 SST 不是运算，任意即可 B31,B27,B23 /MIO、/REQ、/WE 不操作 B30-B28 MI8-6 运算器Y输出送F口,寄存器结果返回至B口 B26-B24 MI5-3 运算功能选择为“R+S” B22-B20 MI2-0 Am2901的运算数来源选择0和B口 B19-B16 A口 R5(PC) B15-B12 B口 R5(PC) B11-B10 SCi 进位设置为1(实现PC+1) B9-B8 SSH 无需移位 B7 SA 选择A口地址 B6-B4 DC1 未向总线发送控制，可任意 B3 SB 选择B口地址 B2-B0 DC2 运算器输出送AR，选/GAR

Instruction#5

B55-B46 下地址字段 顺序执行时，下地址段任意 B45-B44 备用 备用位任意 B43-B40 CI3~CI0 顺序执行 B39-B37 SCC 任意 B36 SC 任意 B35 备用 备用位任意 B34-B32 SST 不是运算，任意即可 B31,B27,B23 /MIO、/REQ、/WE 储存器读取 B30-B28 MI8-6 运算器Y输出送F口 B26-B24 MI5-3 运算功能选择为“R+S” B22-B20 MI2-0 Am2901的运算数来源选择D和0 B19-B16 A口 未用，任意 B15-B12 B口 未用，任意 B11-B10 SCi 进位为0 B9-B8 SSH 无需移位 B7 SA 选择A口地址 B6-B4 DC1 未向总线发送控制，可任意 B3 SB 选择B口地址 B2-B0 DC2 未使用

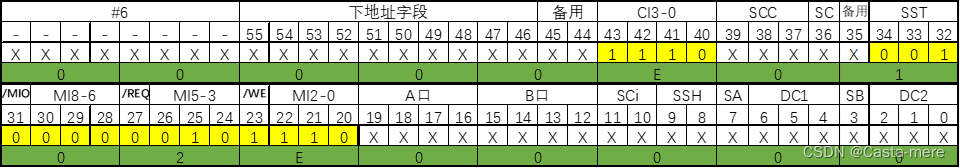

Instruction#6

B55-B46 下地址字段 顺序执行时，下地址段任意 B45-B44 备用 备用位任意 B43-B40 CI3~CI0 顺序执行 B39-B37 SCC 任意 B36 SC 任意 B35 备用 备用位任意 B34-B32 SST 接受ALU标志位输出值 B31,B27,B23 /MIO、/REQ、/WE 储存器读取 B30-B28 MI8-6 运算器Y输出送F口，寄存器结果返回至Q B26-B24 MI5-3 运算功能选择为“R-S” B22-B20 MI2-0 Am2901的运算数来源选择D和Q B19-B16 A口 未用，任意 B15-B12 B口 未用，任意 B11-B10 SCi 进位为0 B9-B8 SSH 无需移位 B7 SA 选择A口地址 B6-B4 DC1 未向总线发送控制，可任意 B3 SB 选择B口地址 B2-B0 DC2 未使用

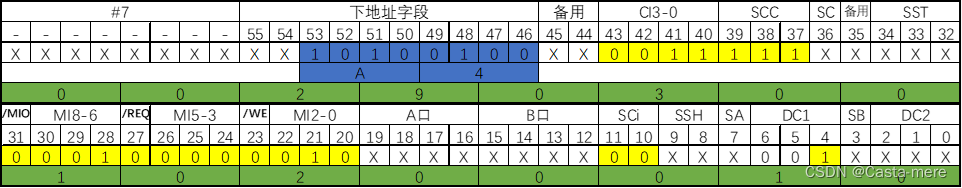

Instruction#7

B55-B46 下地址字段 跳转执行，下地址段为A4，进行中断检测 B45-B44 备用 备用位任意 B43-B40 CI3~CI0 条件转移 B39-B37 SCC 判断CC#=0  B36 SC 任意 B35 备用 备用位任意 B34-B32 SST 不是运算，任意即可 B31,B27,B23 /MIO、/REQ、/WE 储存器写入 B30-B28 MI8-6 运算器Y输出送F口 B26-B24 MI5-3 运算功能选择为“R+S” B22-B20 MI2-0 Am2901的运算数来源选择0和Q B19-B16 A口 未用，任意 B15-B12 B口 未用，任意 B11-B10 SCi 进位为0 B9-B8 SSH 无需移位 B7 SA 选择A口地址 B6-B4 DC1 向总线发送控制，运算器输出至[AR] B3 SB 选择B口地址 B2-B0 DC2 未使用

看懂了这条之后

下一篇继续
