关于ansys2020r1 ls-dyna 在workbench中修改输出步长的问题

如何在workbench的ls-dyna模块中更改计算结果的输出步长，以及在计算过程中看计算结果，具体如下：

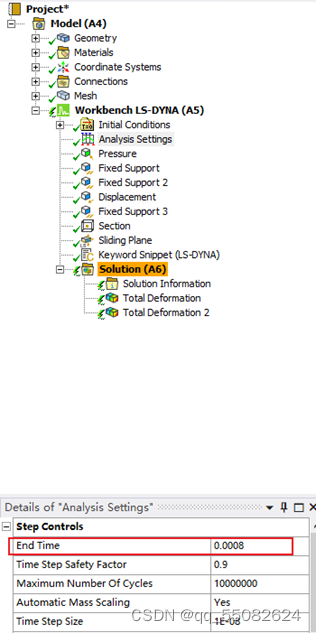

如上图所示笔者设置的结束时间是8e-4s，

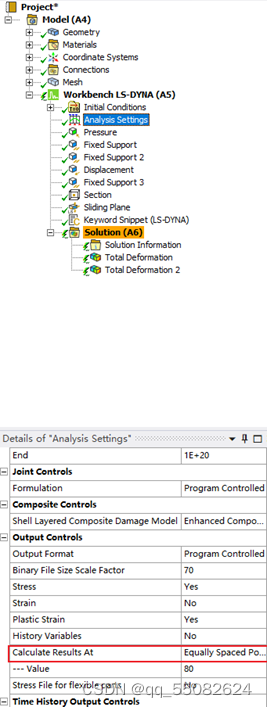

输出步长的设置是在output control中的calculate results at

这里先插一句，输出的结果步长可以理解为最后查看结果的时间间隔

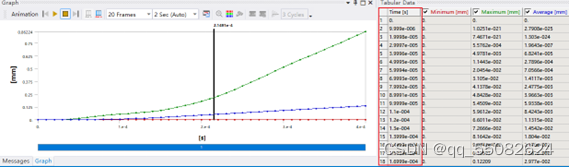

这里笔者的时间间隔差不多是1e-5

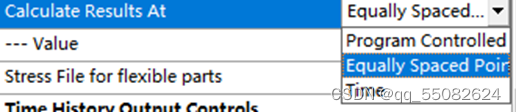

回到上面，calculate results at 点开可以看到分为三部分

这里重点先说一下前两个以及设置的值的作用，最后一个Time应该是可以直接设置输出步长。

第一个是程序自动控制，不用自己设定输出的计算结果步长，但要注意的是不同的结束时间，输出的结果步长有点随机性，当笔者设定结束时间为8e-4，最后输出的结果步长为4e-5，结束时间为4e-4，输出的结果步长为2e-5

这个输出步长是可控的，就说选后两个，当选择第二个equally spaced point时，需要填入一个值，具体的输出步长看填入的值，比如笔者结束时间为8e-4，填入80，就是1e-5输出一次结果，可以看到结束时间除填入的值就是最后的输出步长。需要注意的时这个输出结果步长也代表着保存计算结果的间隔。

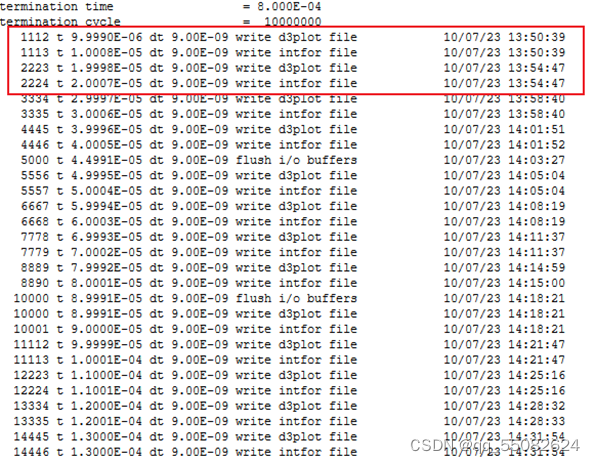

可以看到隔1e-5s就会将结果保存到d3plot文件中

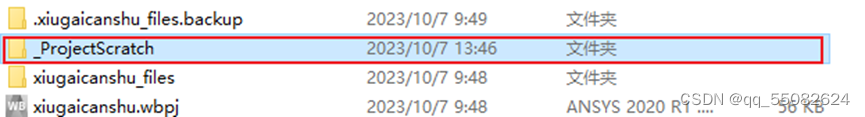

当还没计算完的算例，计算结果会保存在算例文件夹的这个文件中

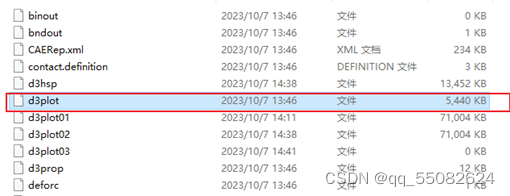

在上图的文件夹进入就能找到d3plot

然后将该文件拖入ls-dyna pre post中就可以直接打开，当然是输出了多少个结果这边就能看多少个瞬间的结果。

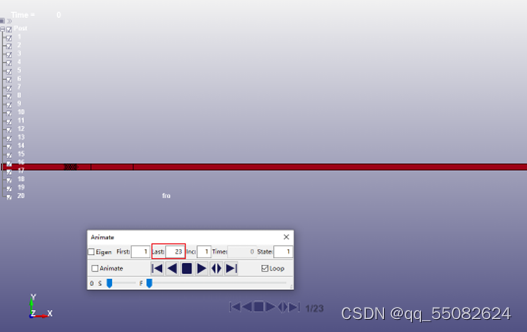

如上图可以看出这是保存了23个输出结果

笔者能力有限，如有错误，欢迎各位指出
