LS-DYNA仿真

运行环境：ANSYS2022/LS-Prepost

网格划分软件：HyperMesh2021\

求解器：LS-RUN（ANSYS/Ls-Prepost自带）

建模软件：SW2023(建模文件以step格式保存)

1、网格划分

1.1导入模型

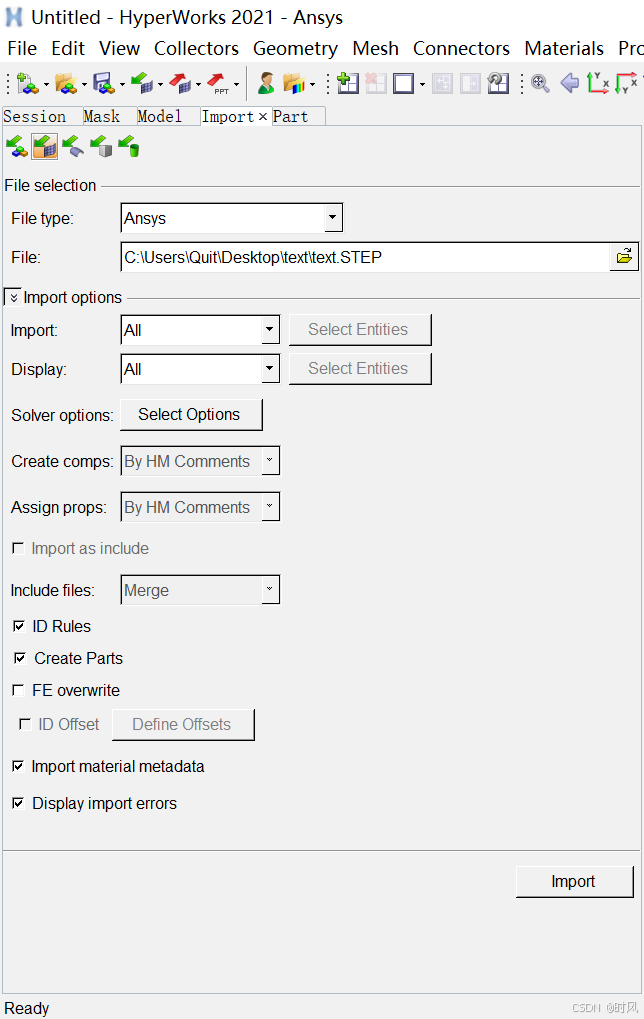

文件类型选择Ansys,导入文件类型和显示方式选择全部

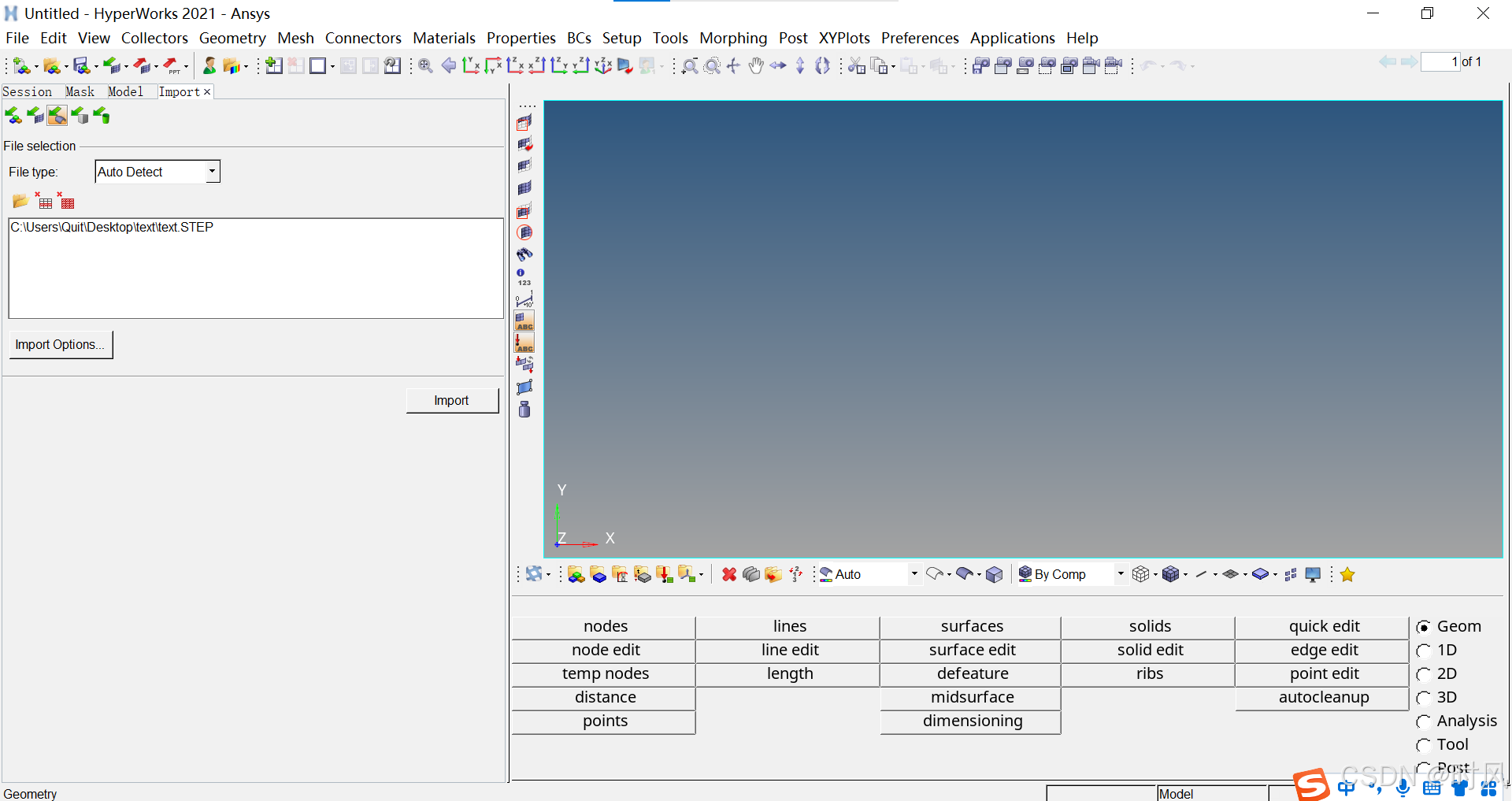

选择第三个，导入目标文件，点击导入

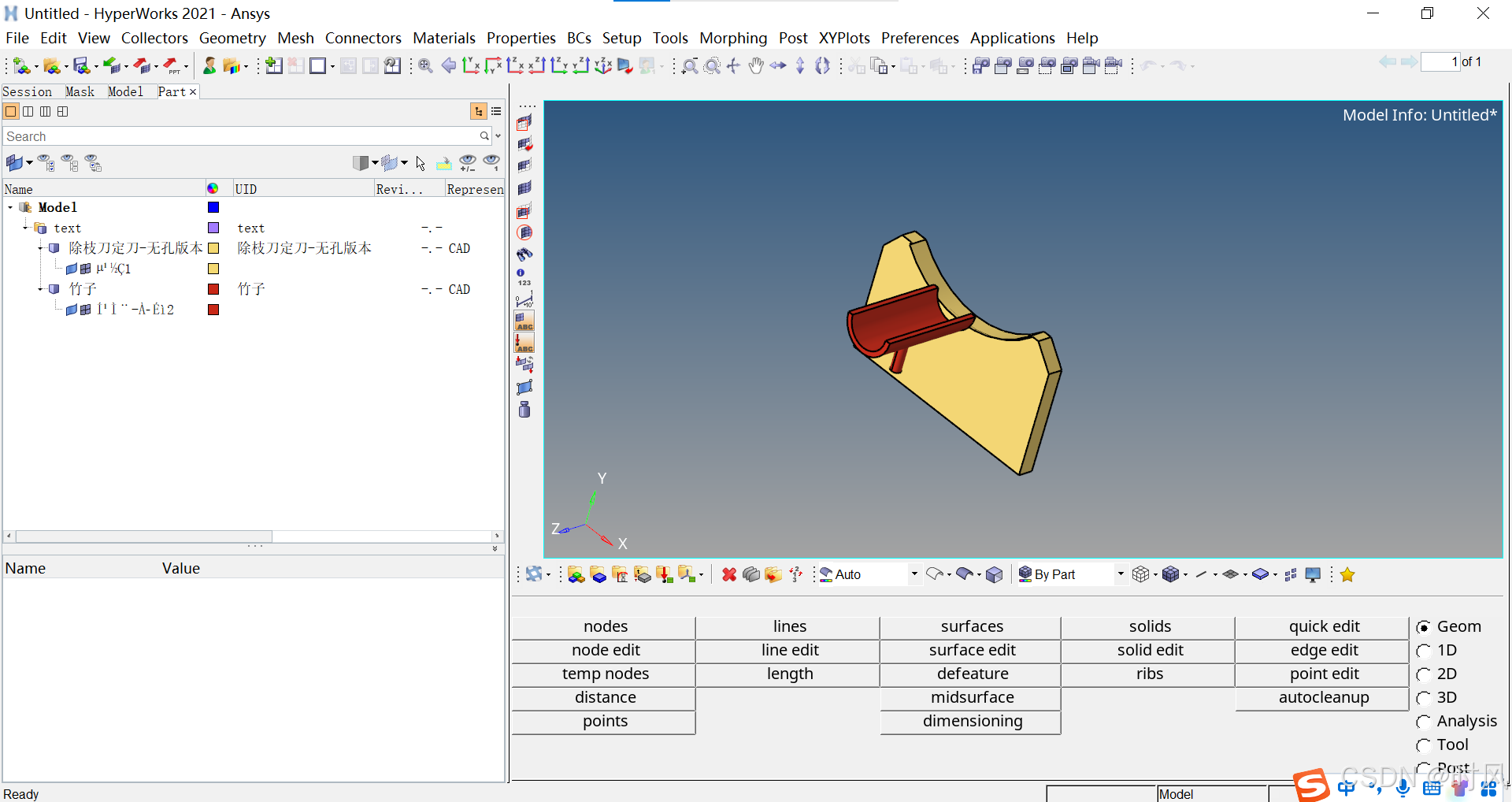

导入成功后可点击删除“import”,点击“port”，点击 可对调整模型观测视角。

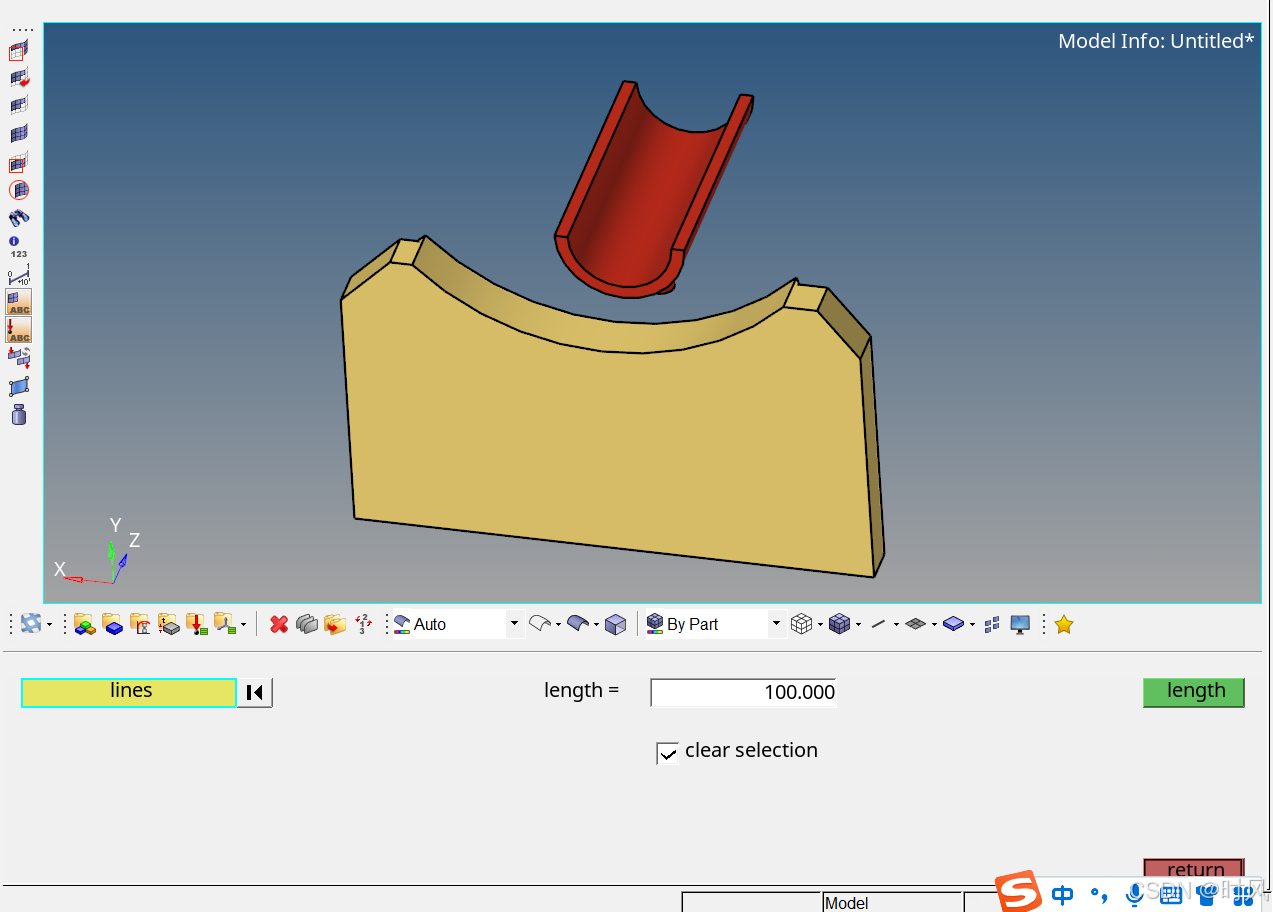

 点击“length”,然后随机点击一条已知长度的线段，确认模型尺寸是否存在问题。点击线段，点击“length”

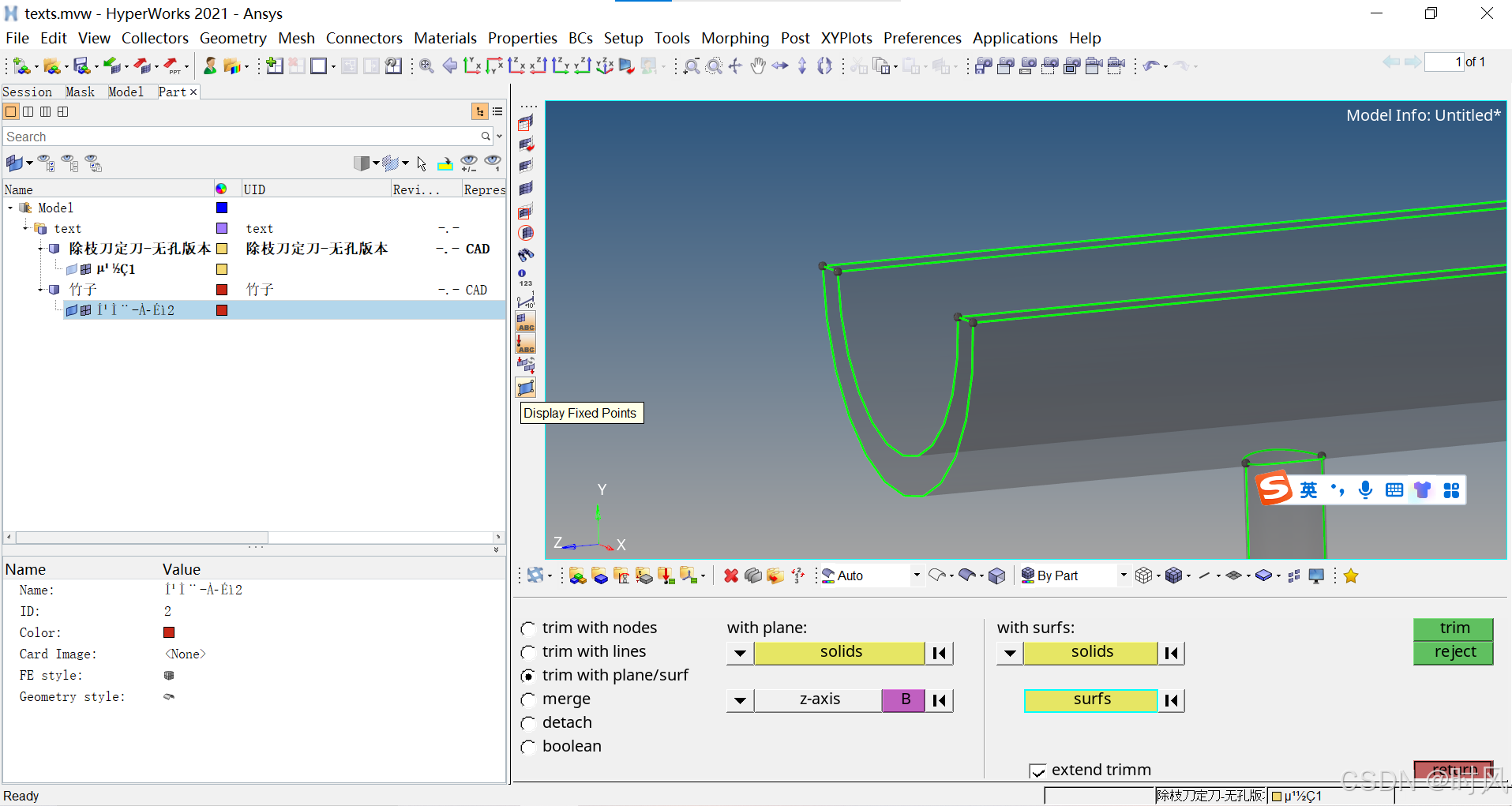

点击显示节点，将模型节点显示出来。单击任务树上的模型，可使其隐藏。

1.2 四面体网格划分

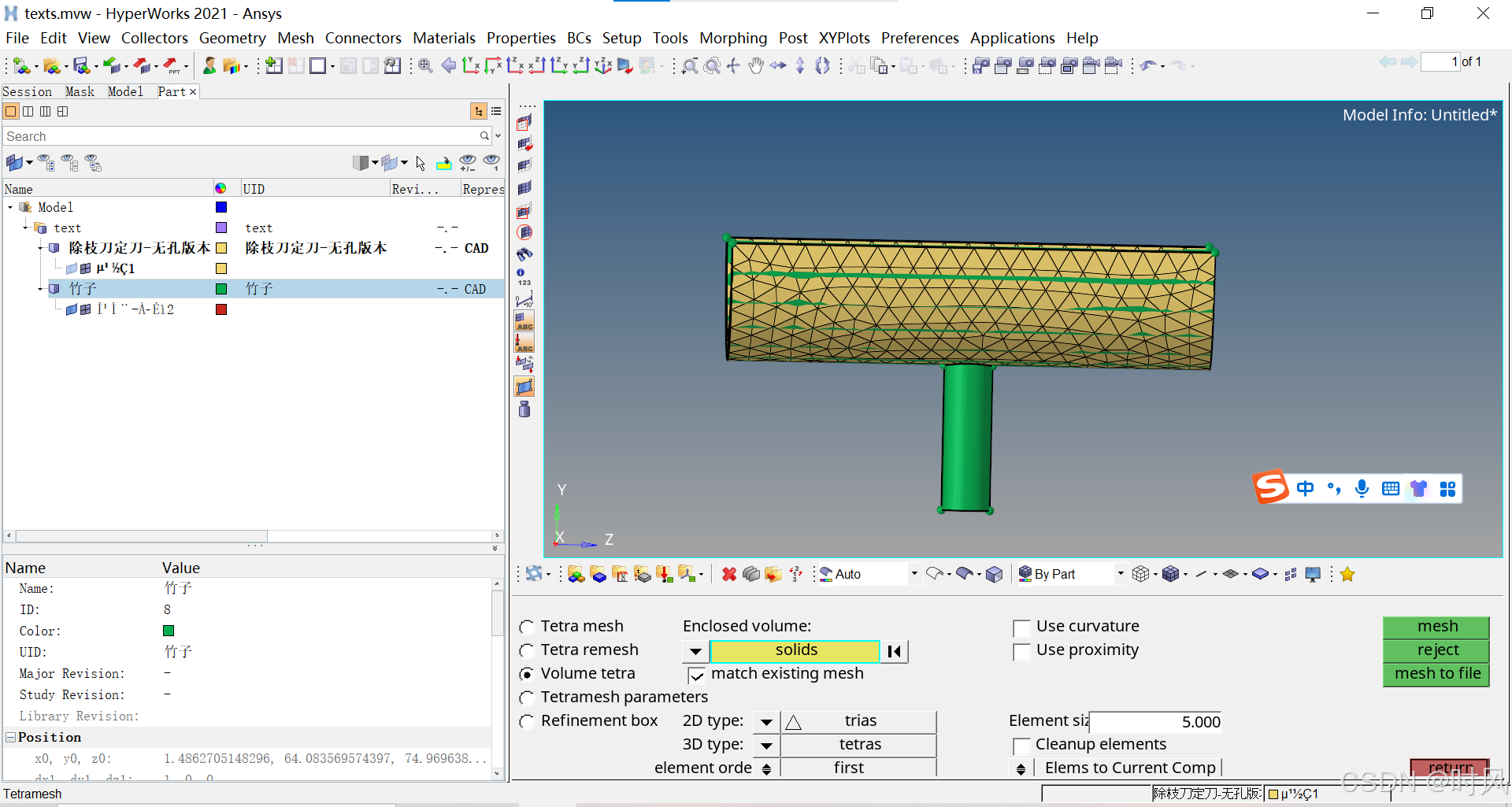

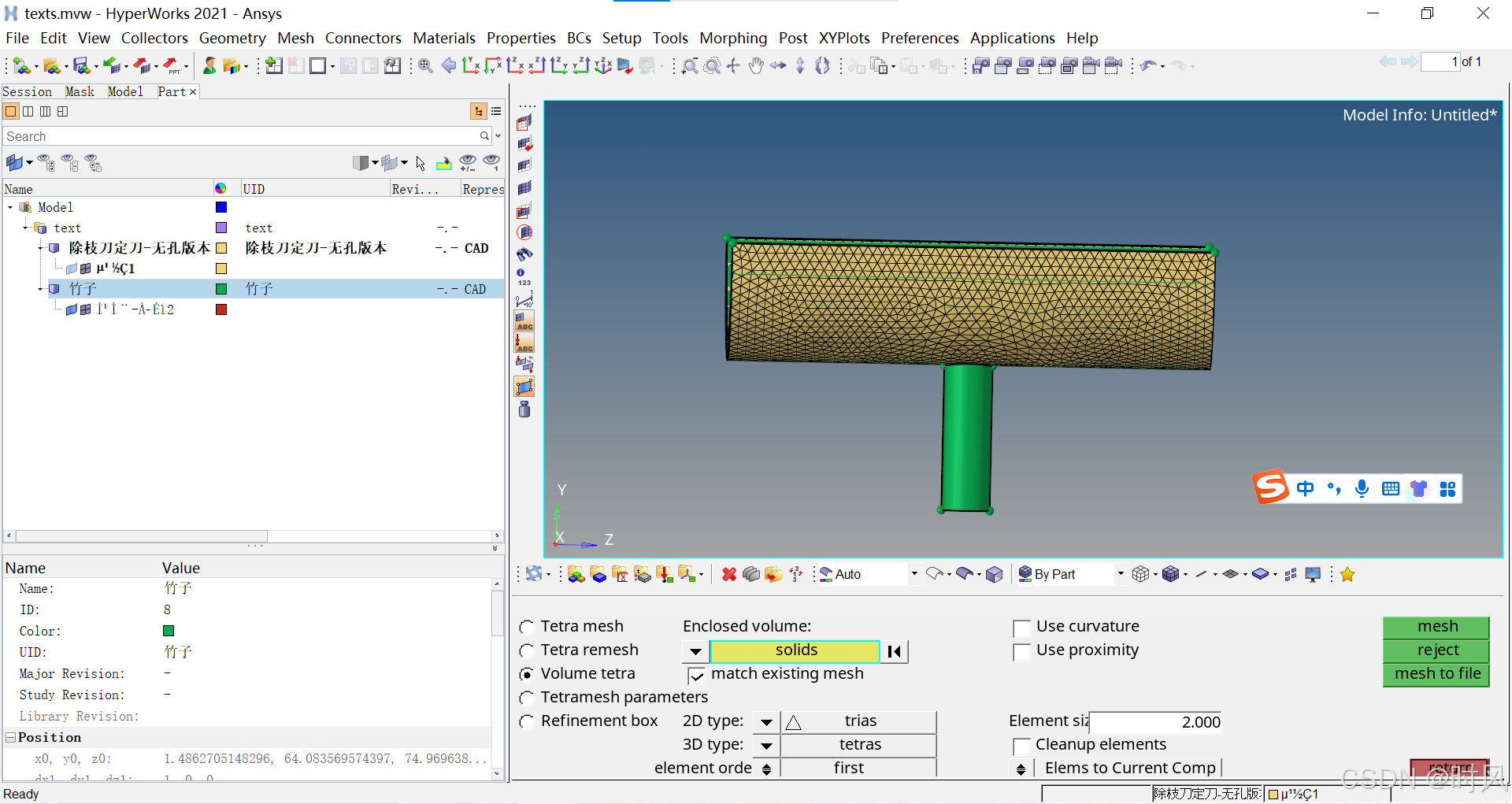

点击“3D”→点击“tetramesh”→点击“volume tetra”

在“Element size”填写网格大小，再点击模型，然后点击“mesh”网格划分就完成了

重新填写新的网格后，需要先撤销旧的网格

1.3  六面体网格划分

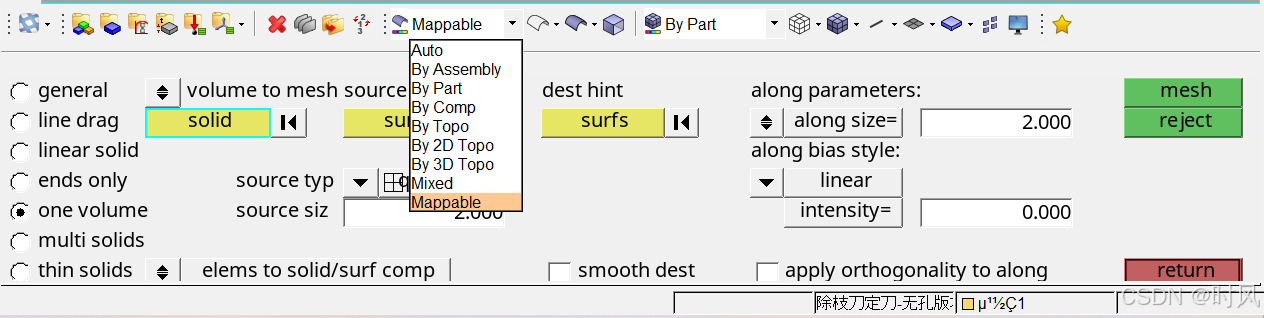

选择“Mappable”

点击“solid map”→选择“one volume”→在“source typ”中选择“quads only”，在“source size”填写网格大小→点击选择模型→点击"mesh"

 同样为另一个模型设置同样的网格划分精度

导出网格：点击第一个红色箭头

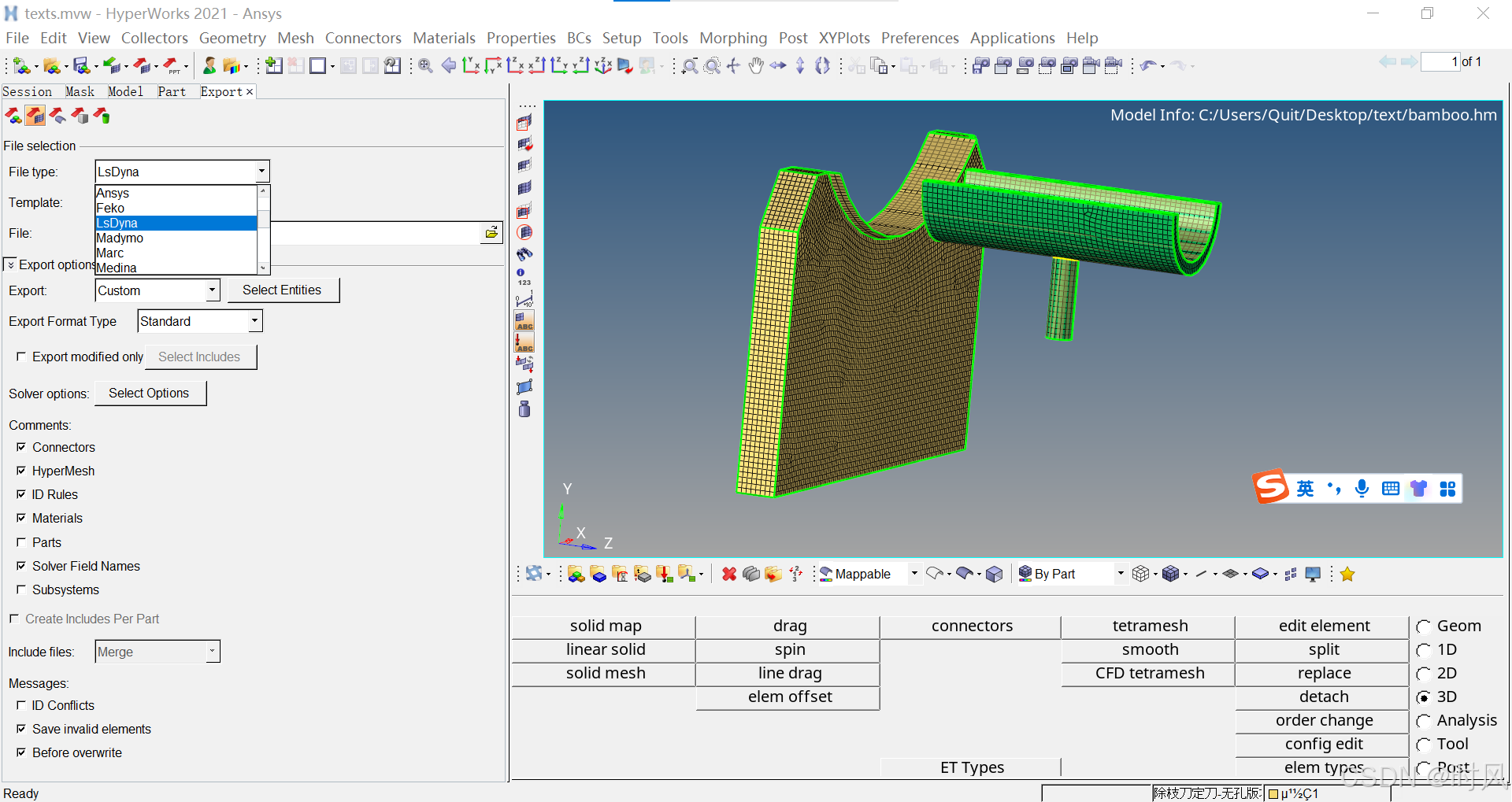

文件类型选择LS-DYNA,后续使用LS-Prepost进行仿真

 导出选择显示的网格

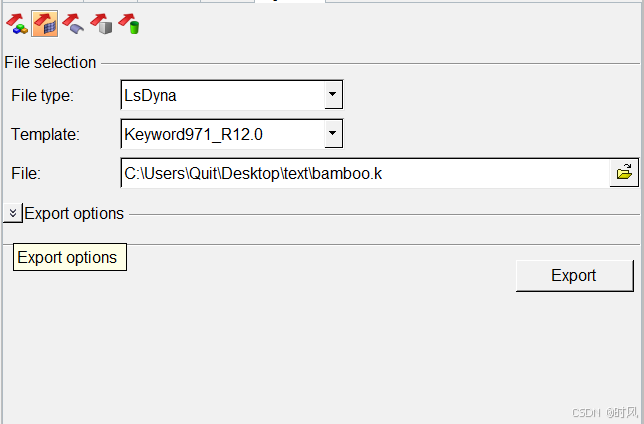

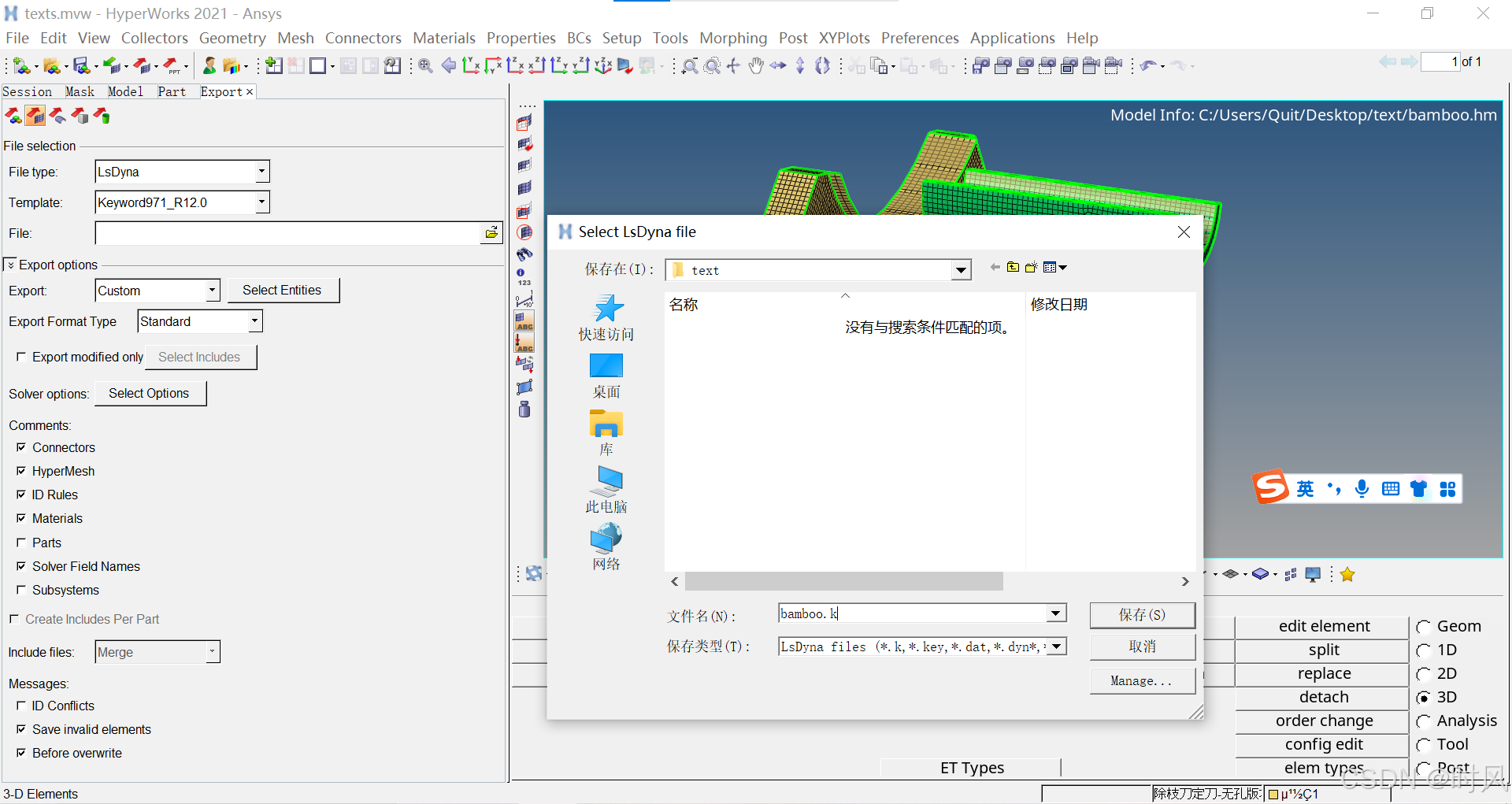

 点击旁边的文件，输入保存的文件名

点击这个“双倒三角”，缩小界面，然后点击“Export” ，导出“K文件”

至此网格划分就完成了

2、LS-DYNA仿真

 2.1 导入K文件

启动LS-Prepost

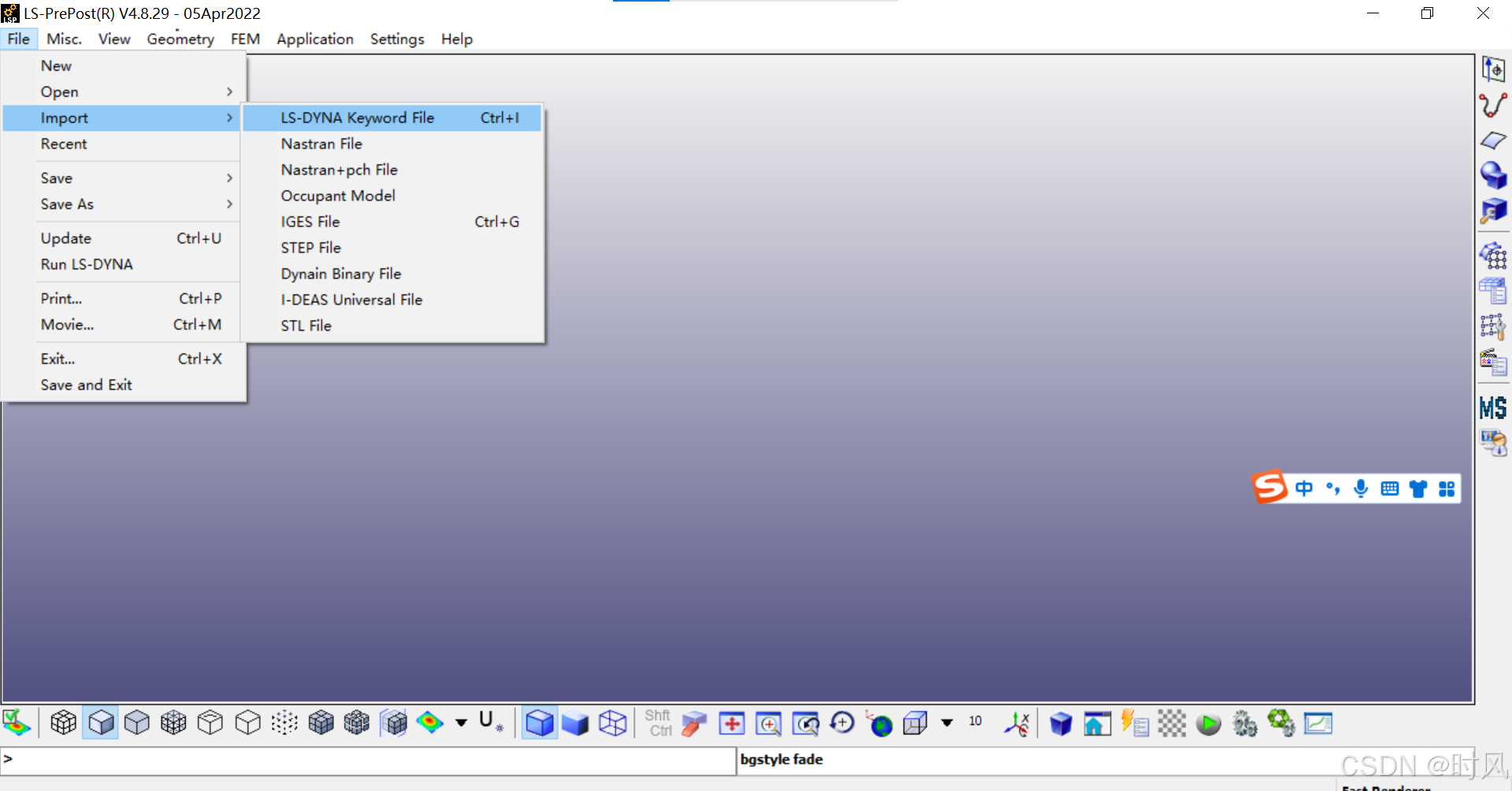

 选择刚刚导出的“K文件”，导入

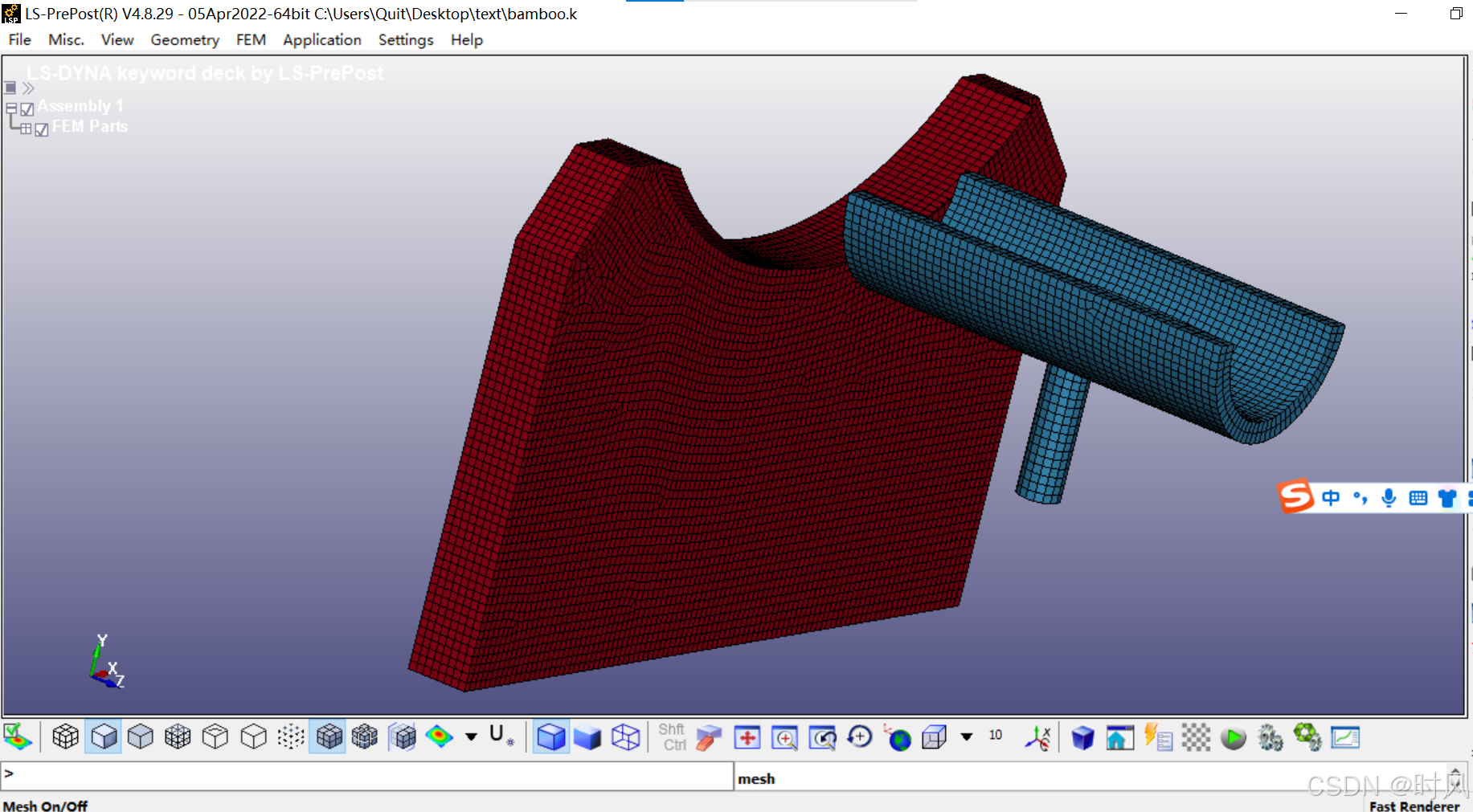

点击下面第8个立方体，即可查看网格

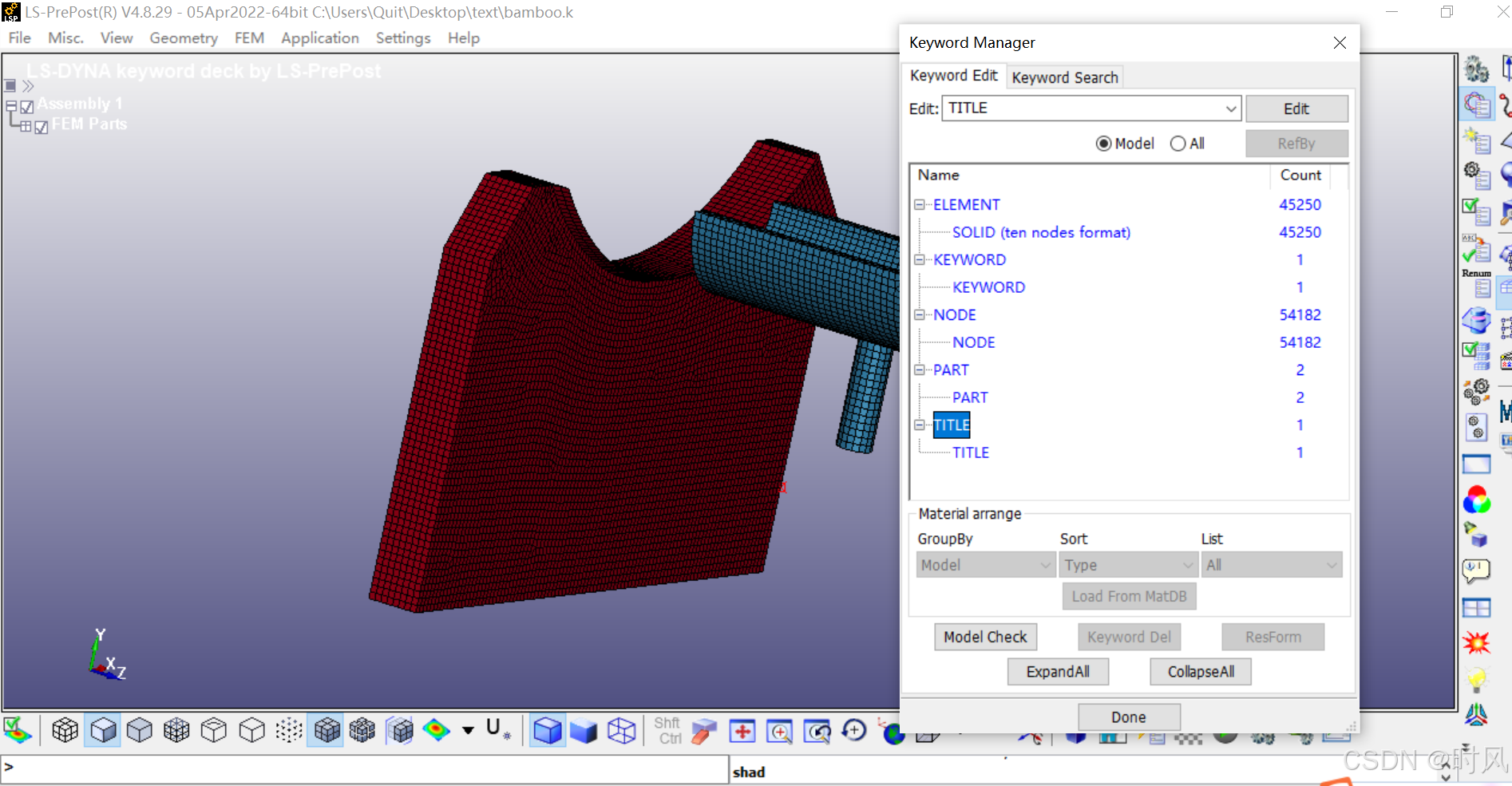

点击右边齿轮下面的“keyword”，可以显示目前已知信息，比如节点数：54182，实体单元数：45250，零件数：2

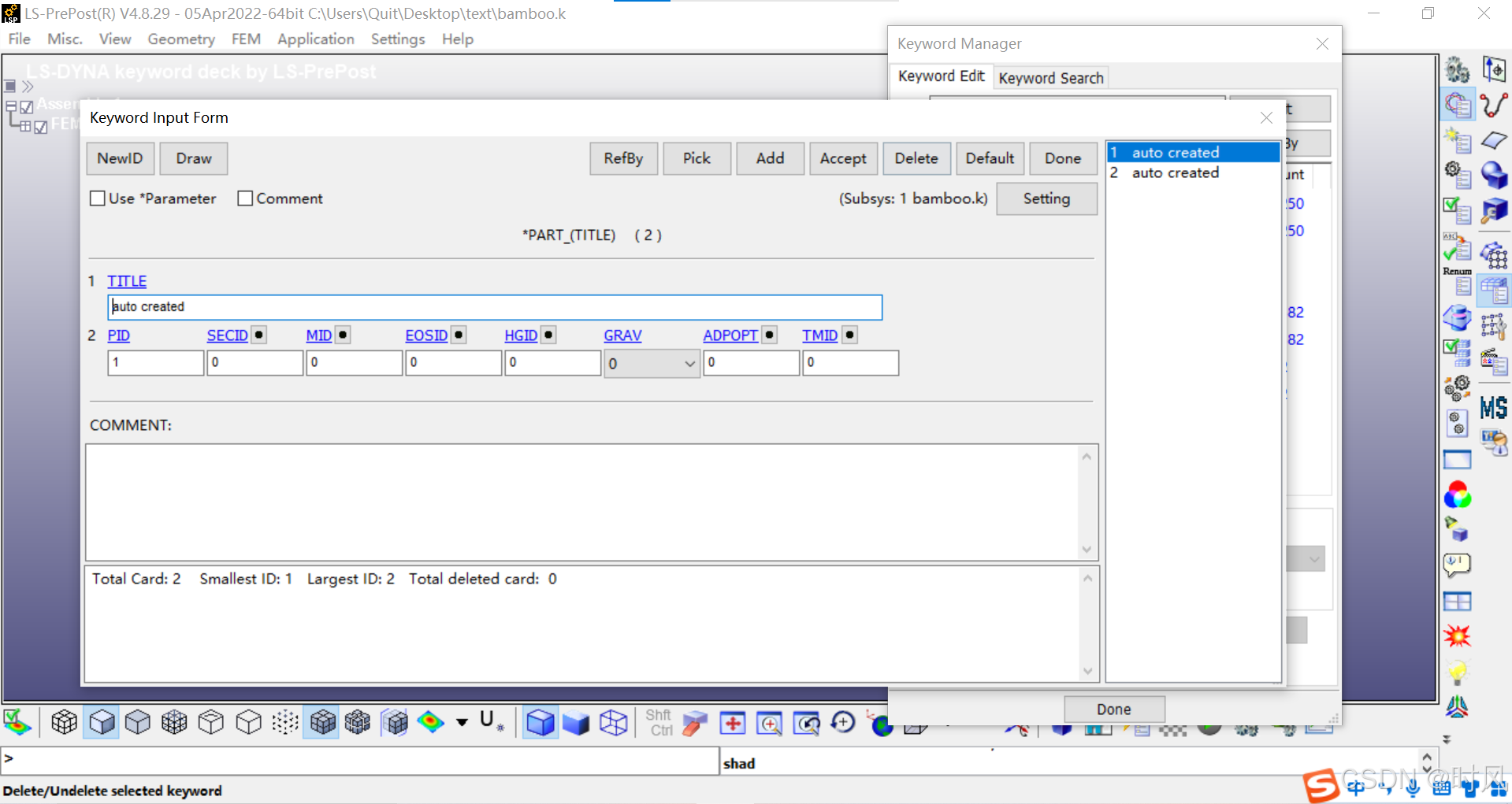

 点击“part”，可以看见两个“auto created”,为了知道哪个是1，哪个是2，点击“Done”

点击齿轮：点击“1 soild”可以看见只剩下刀具，点击“2 solid”只剩下竹子，则1为刀具，2为竹子

 重新进入“part”，修改1和2的名称，修改完名称后点击“Accept”，然后点击“Done”

 2.2 定义材料

重新打开“Keyword”→选择"AII"→点击“Collapse AII”

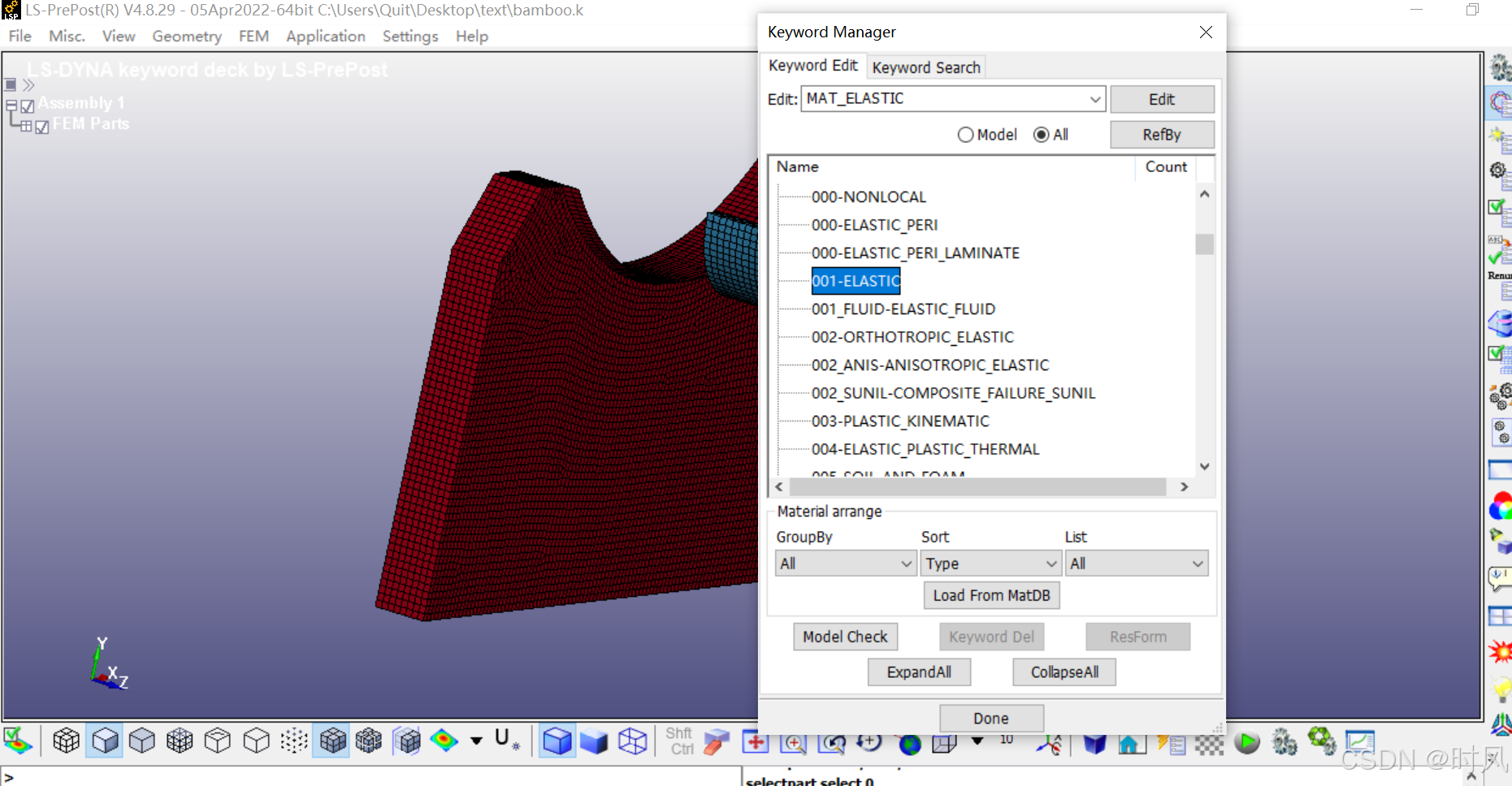

选择"MAT",点击“ELASTIC”

点击左上方“New ID”,输入名称和下方提供的参数

竹子具有较好的弹塑性，而切割刀具拥有较高的疲劳强度和抗磨损能力,两种材料的参数如下

名称	密度	弹性模量	泊松比	屈服极限
Cr12MoV	7750kg/m³	180Gpa	0.3	809MPa

名称	密度	弹性模量	泊松比	屈服强度
竹材	1400Kg/m³	2.117Gpa	0.3	25Mpa

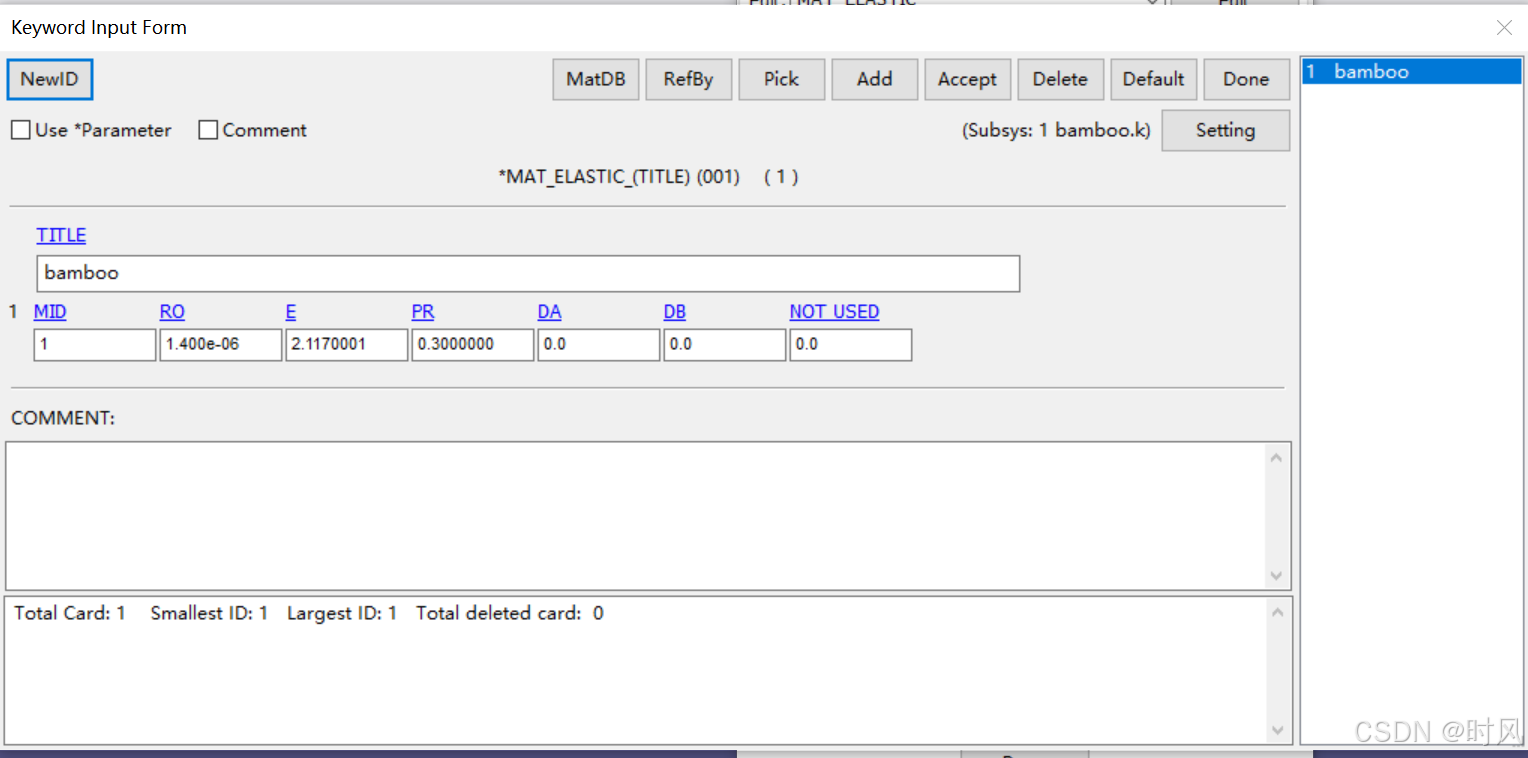

 竹子参数如下，为保持单位的一致性，密度的单位进行了调整

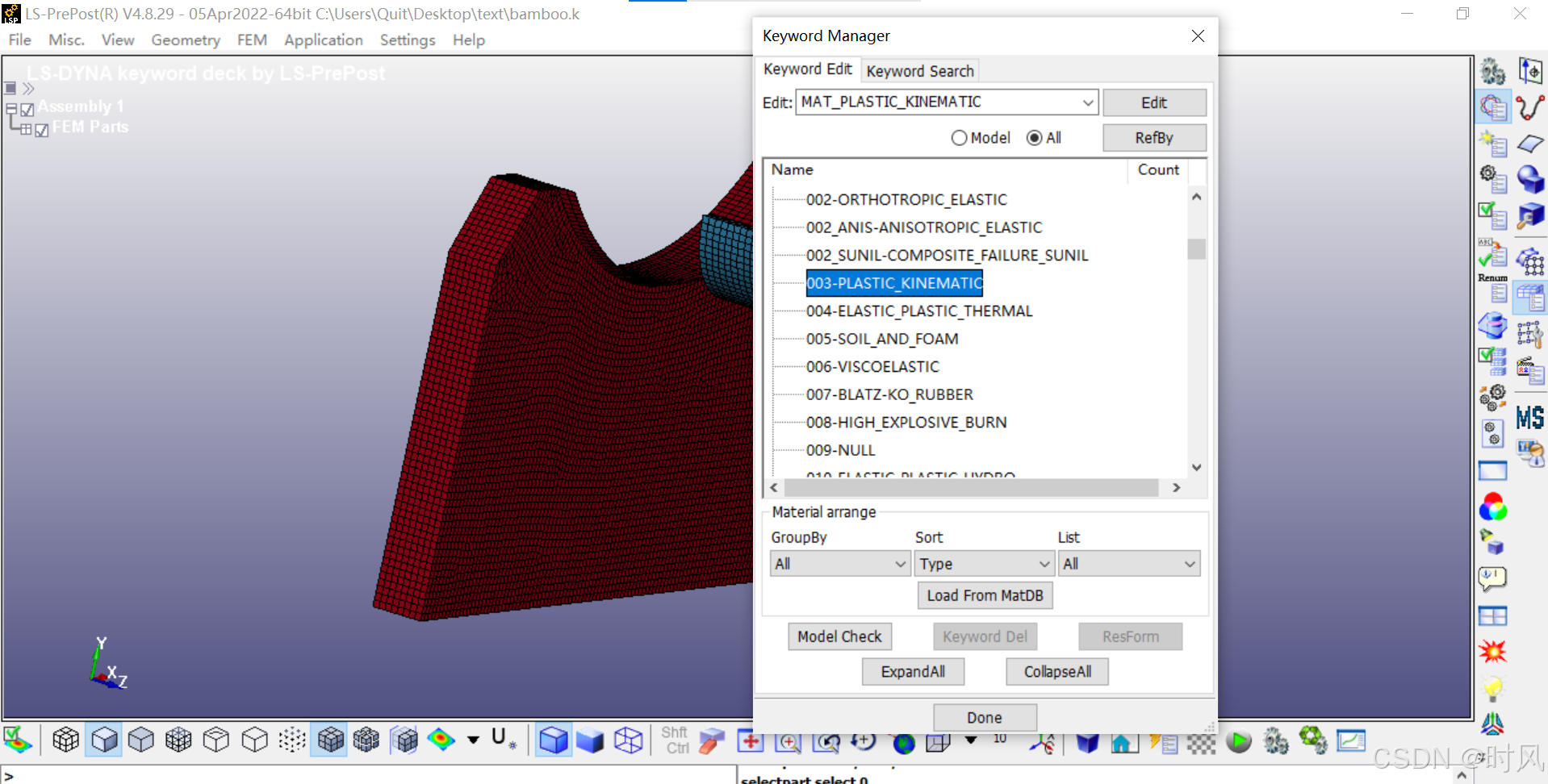

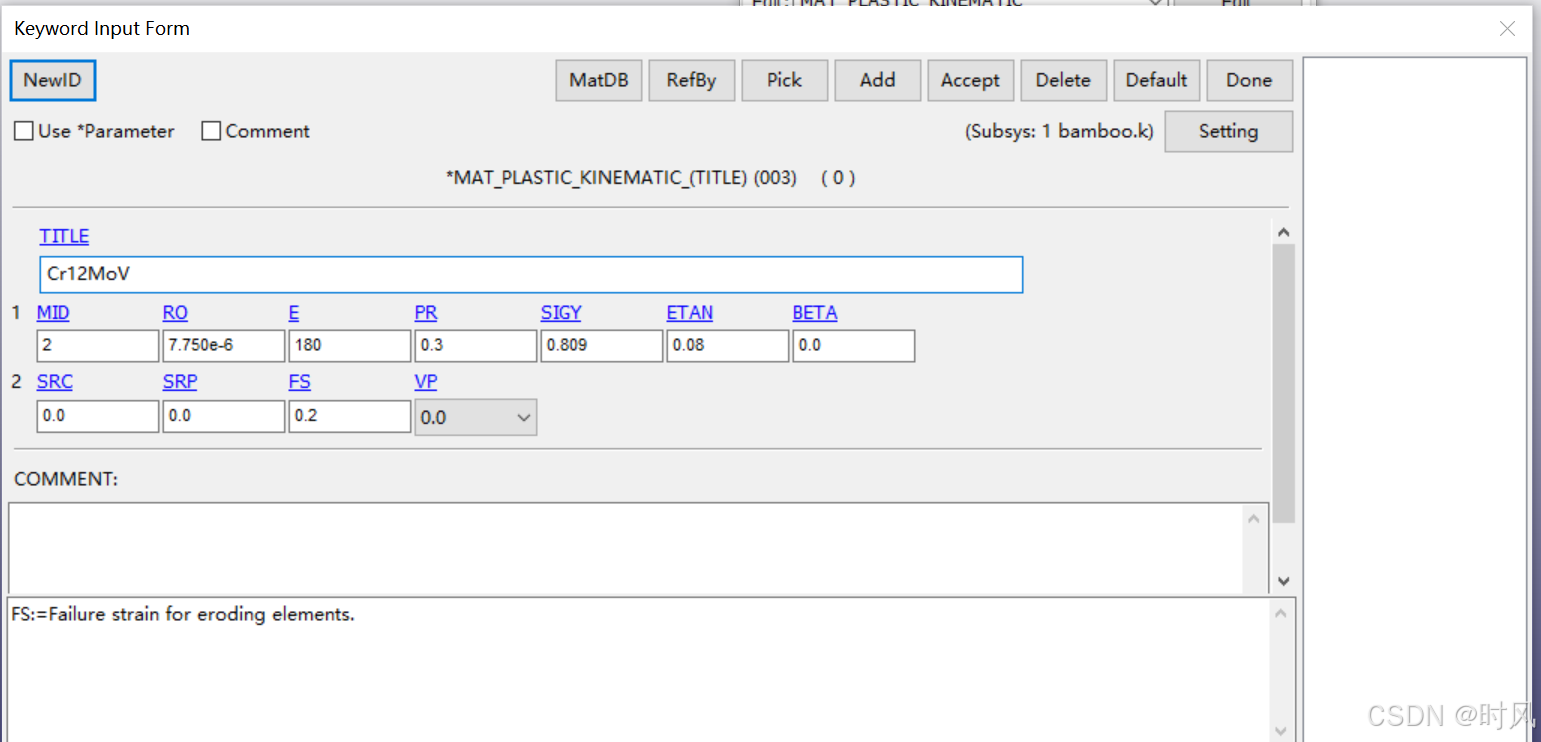

刀具为钢材，选择“PLASTIC_KINEMATIC” 随动双线性材料

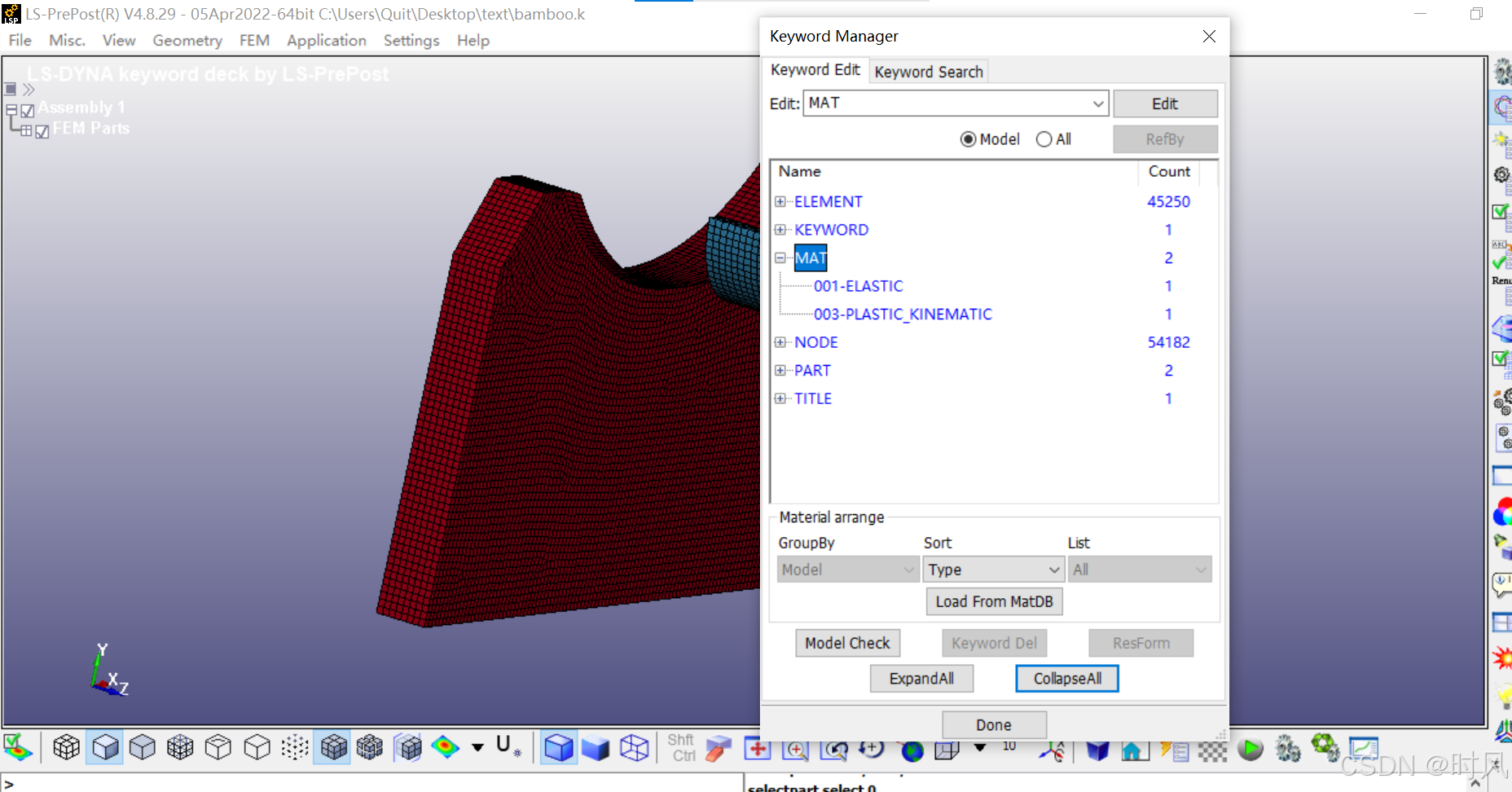

返回“Model”可查看到已经生成的两个材料

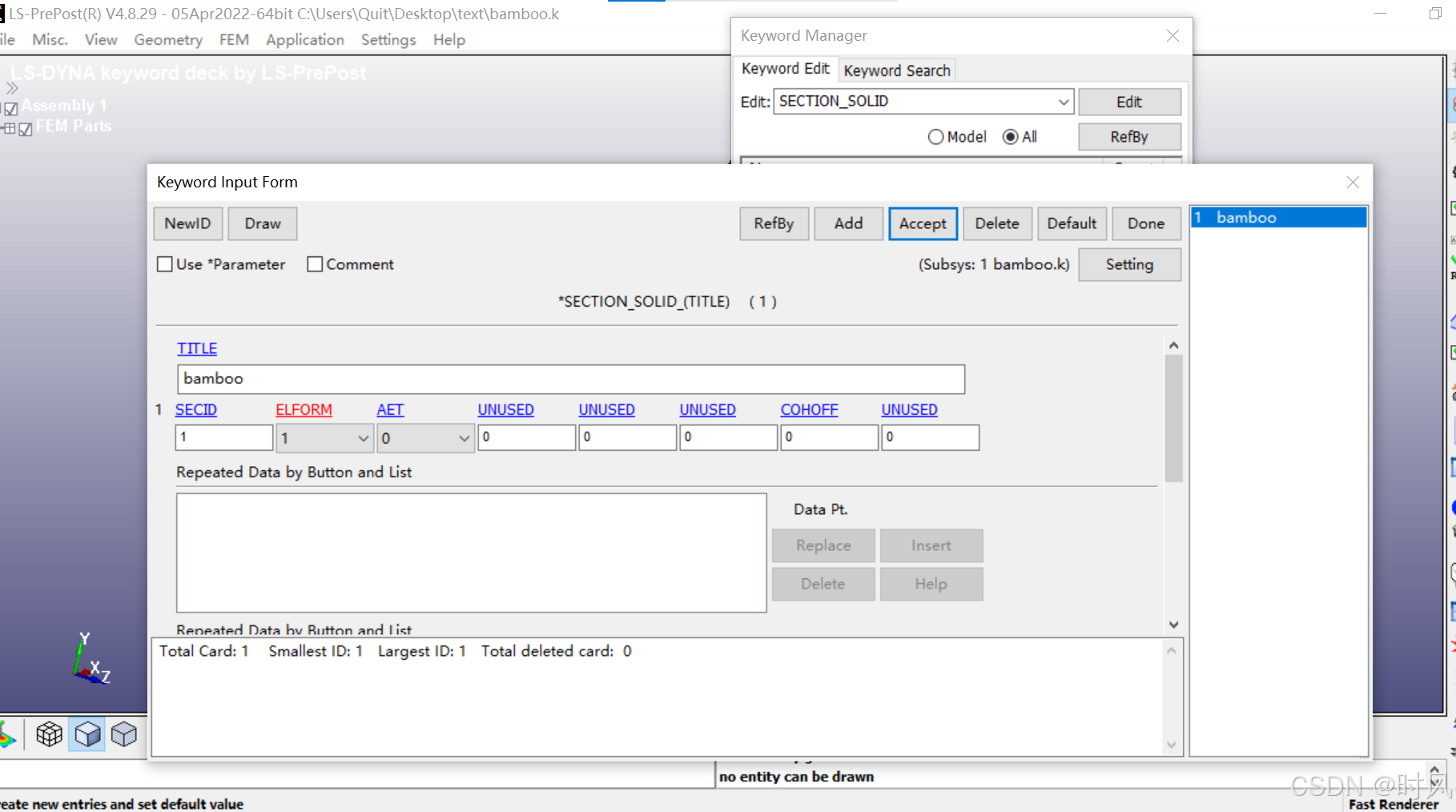

设置截面属性，两个模型都是实体 选择“SECTION_SOLID”，默认参数

 2.3 关联参数

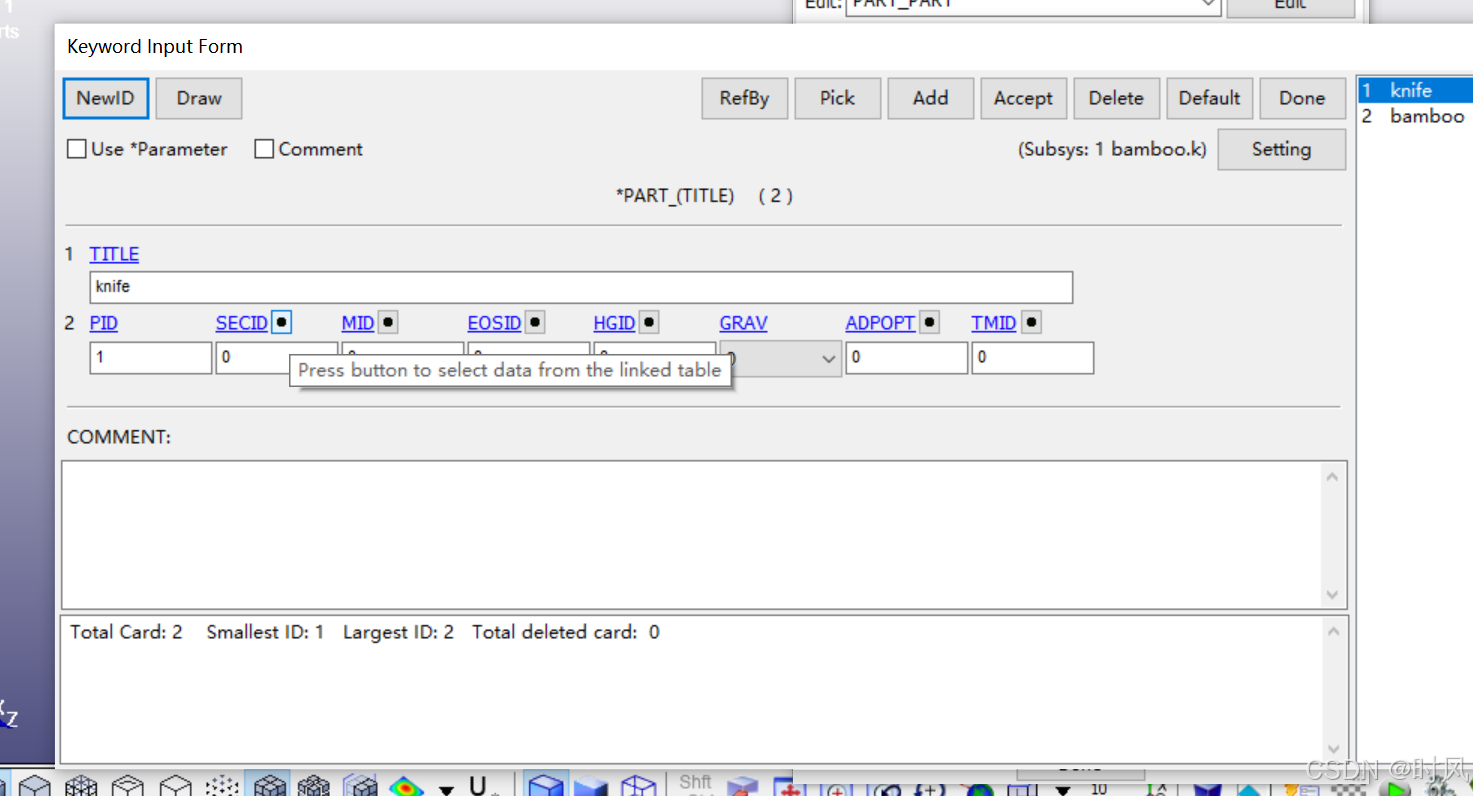

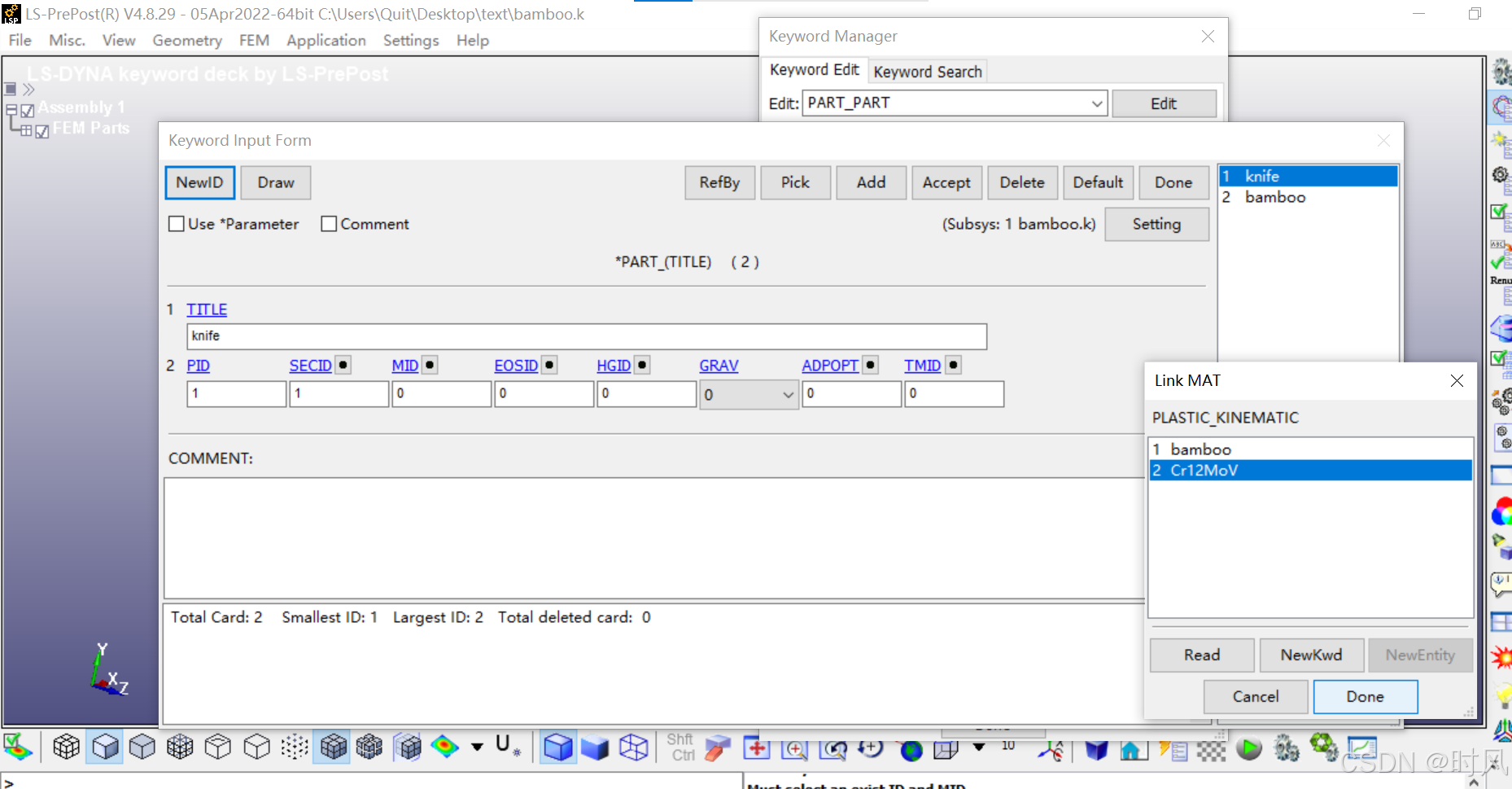

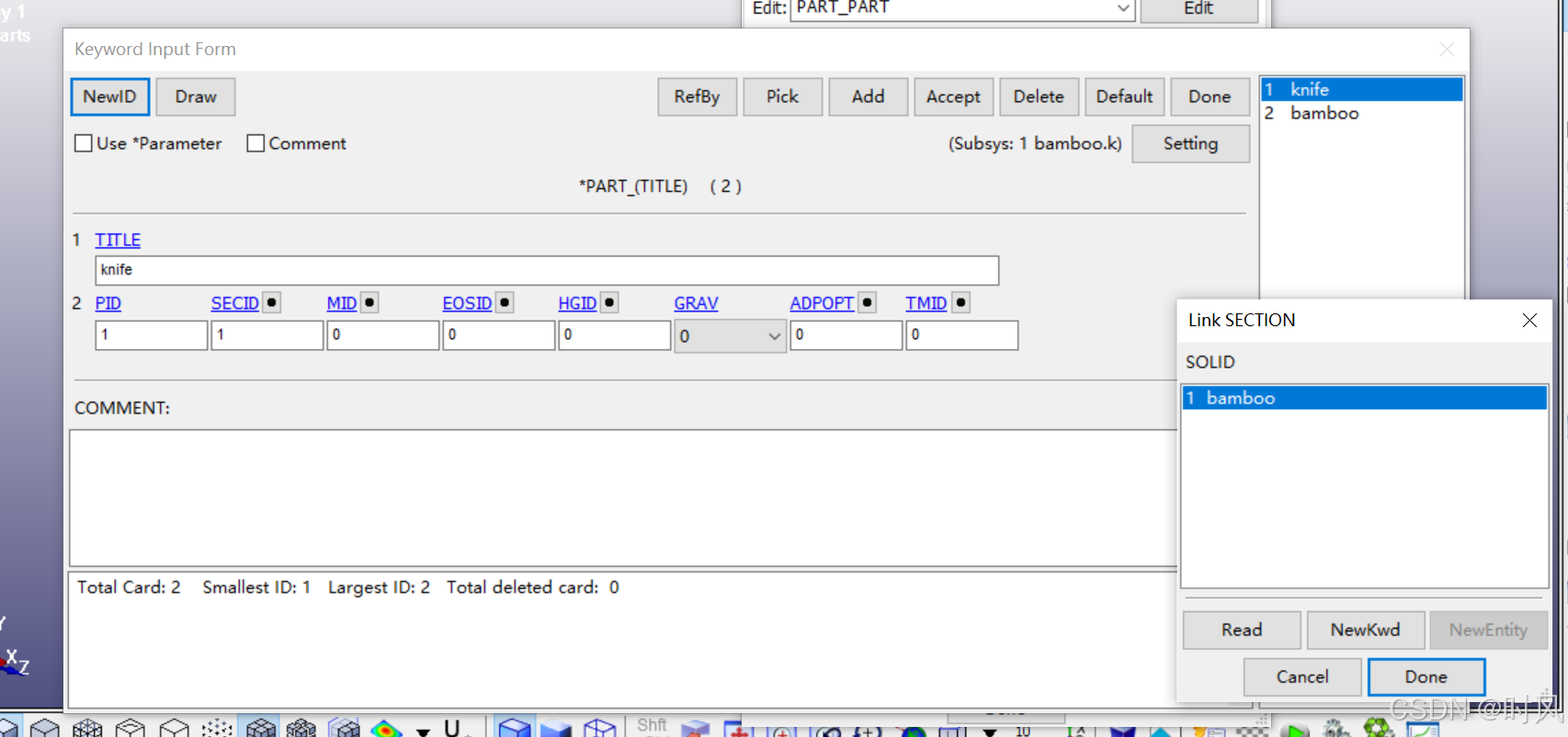

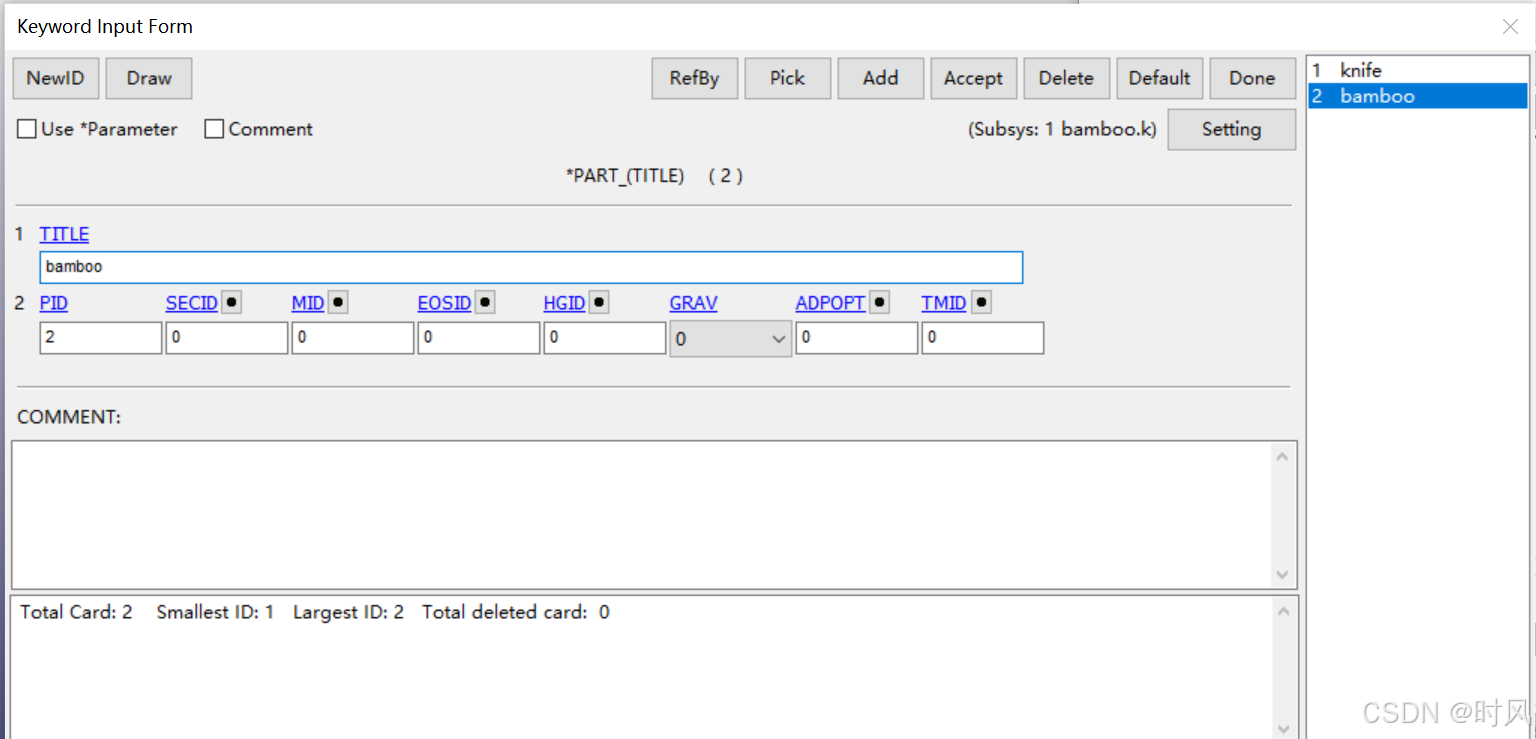

打开"part"，点击"SECID"旁边的小黑点，关联截面

 点击"MID"旁边的小黑点,将材料关联起来，然后点击“Accept”

 点击竹材：重复上述操作

2.4 设置边界

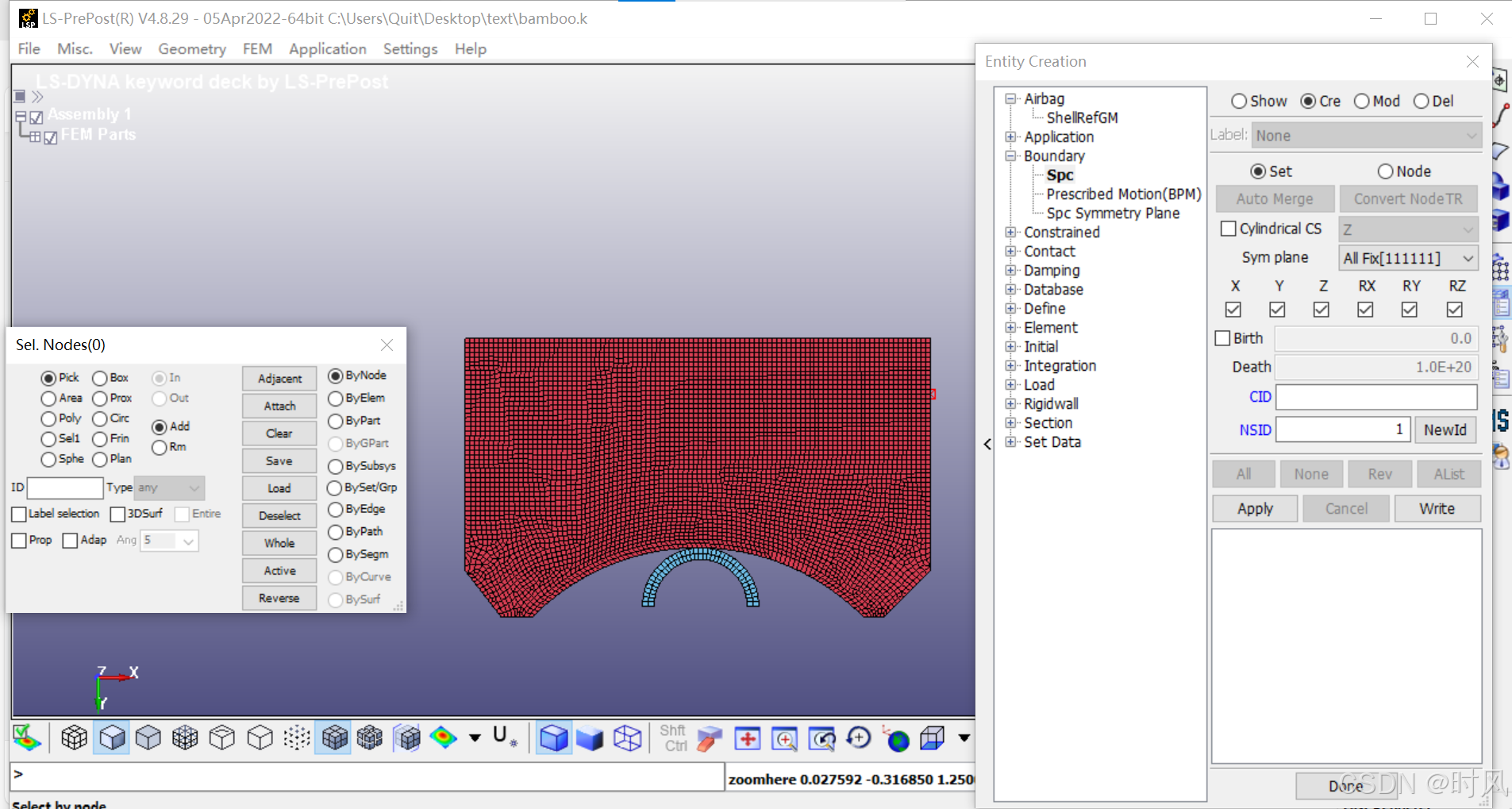

点击“Entity Creation”→点击"Spc"→选择"Cre"

刀具使用时，刀的刀身是固体在机架上的，因此，刀的背面设置为固定支撑

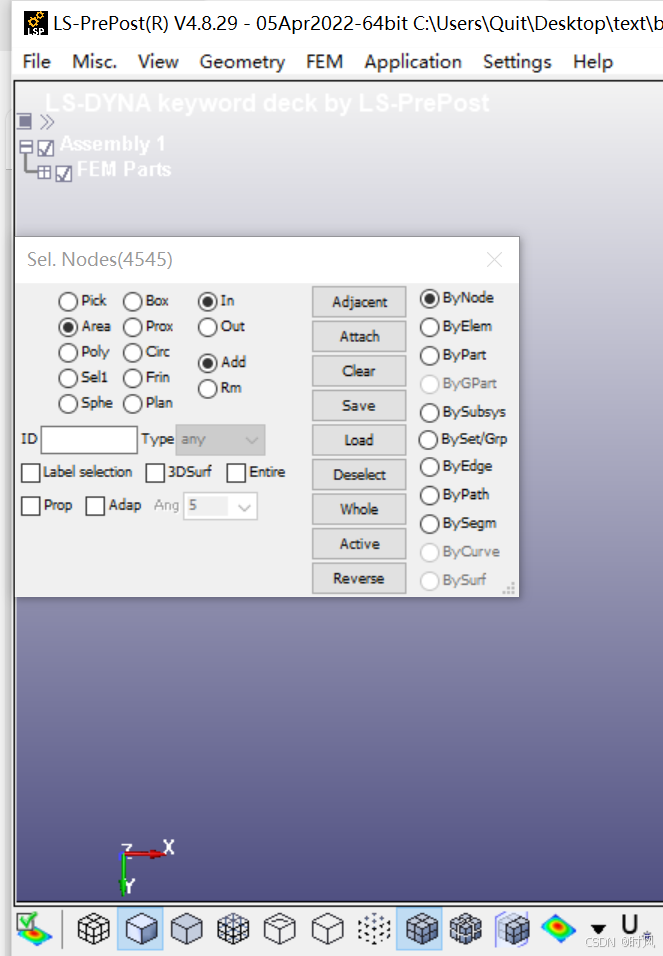

小方框那边选择“Area” ,由于是背面固定，可以选择刀具的三个边进行固定



选择区域，然后点击右边的“Apply”

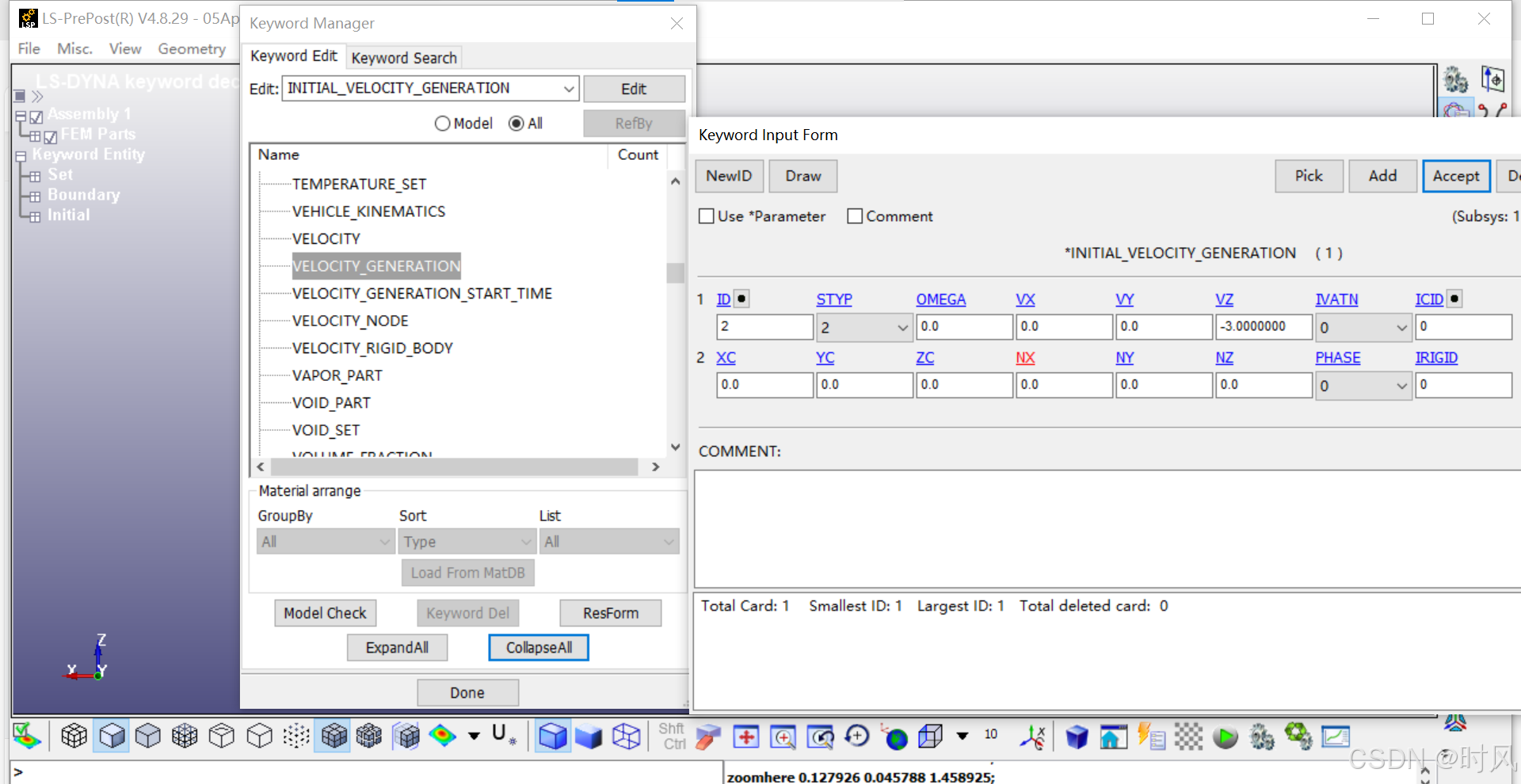

 打开“keyword”点击"VELOCITY_GENERATION"

先选择step，设置为2，然后点击ID旁边的小黑点可以选择自己的模型

由于竹子是在Z轴上运动，所以对Z轴进行赋值，-2m/s(以文本为本)

 2.5 定义接触关系

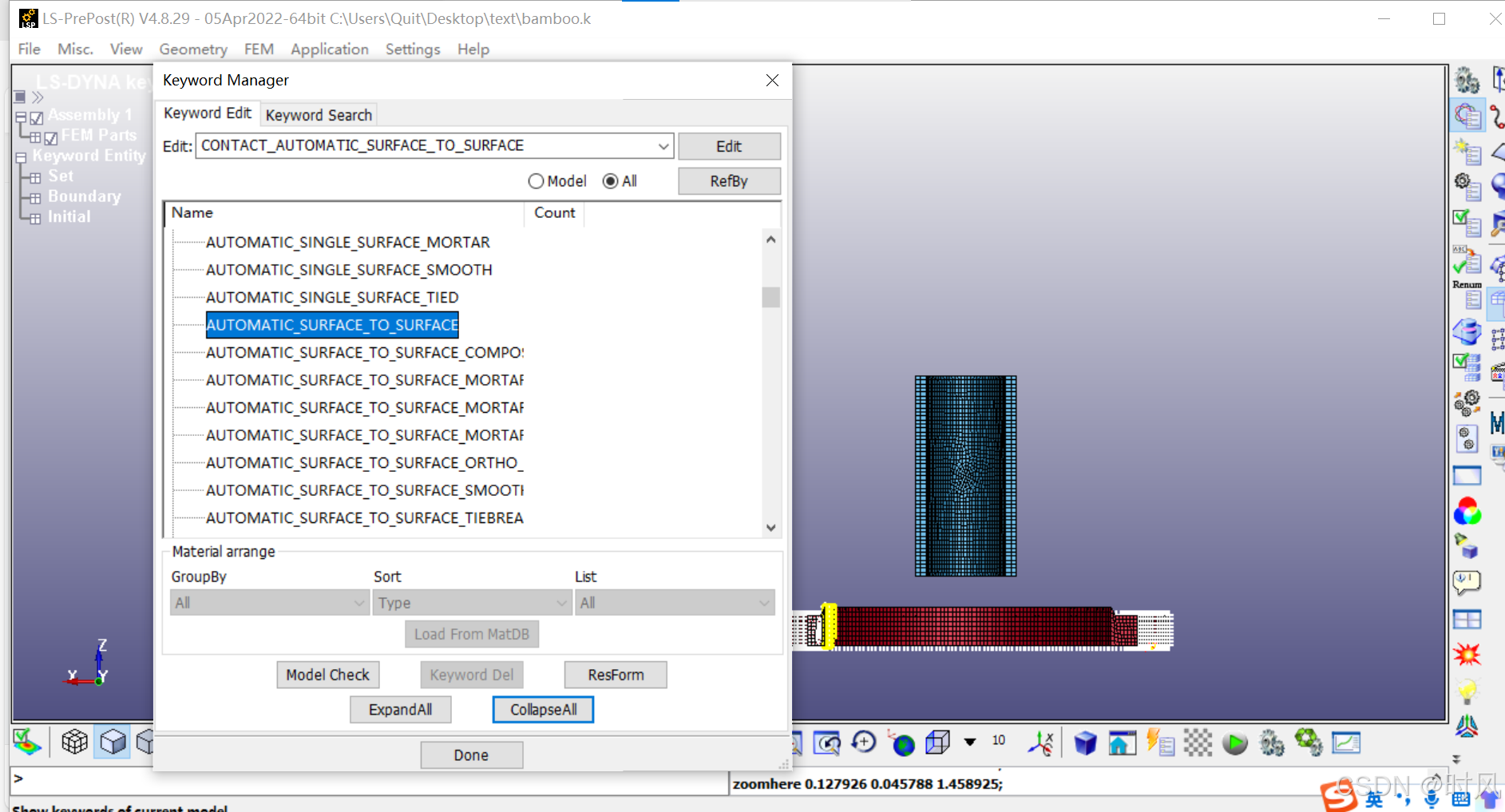

点击"keyword ",选择"CONTACT",选择“自动面面接触”

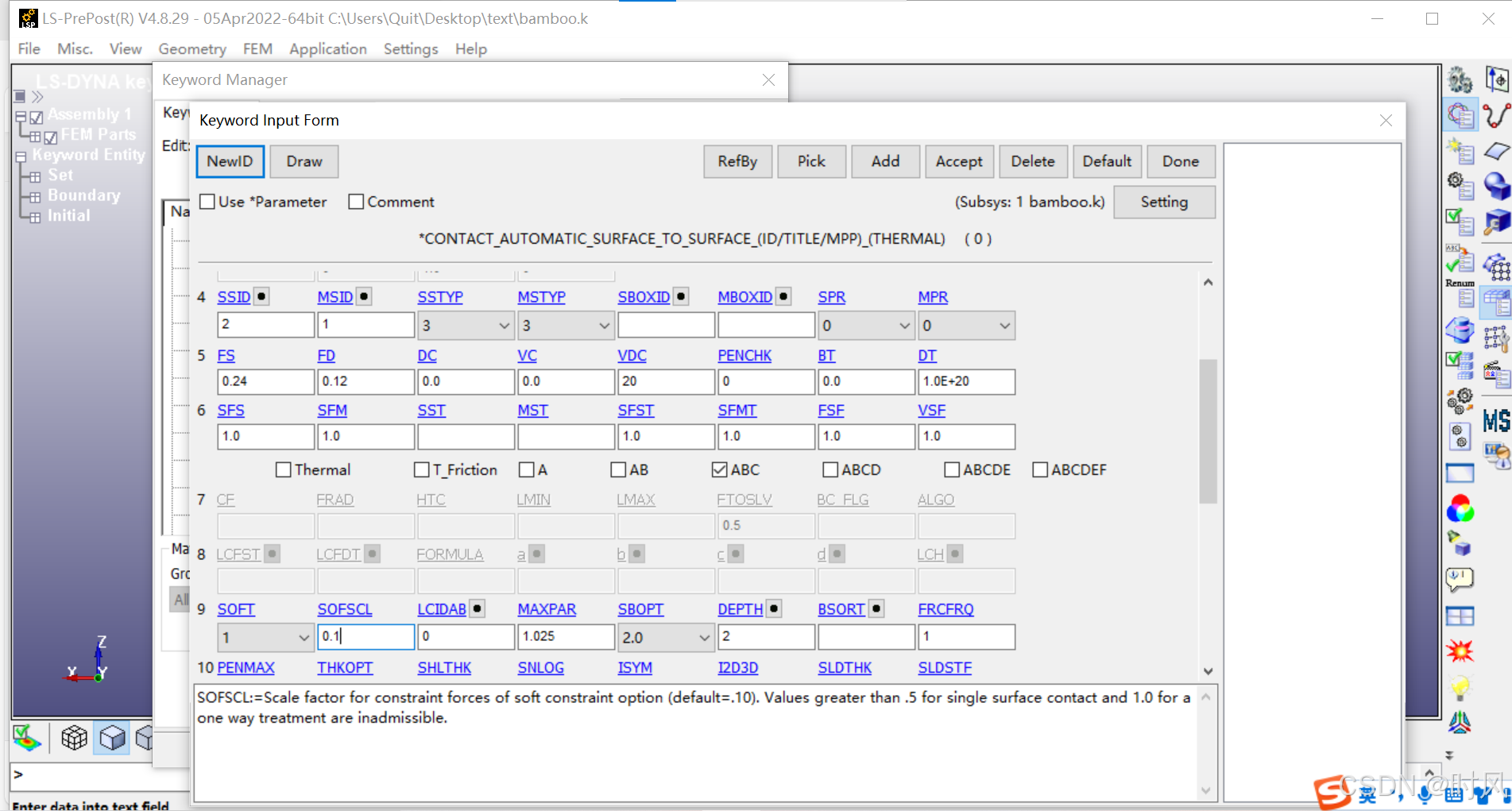

定义名称、选择参数，卡片选择ABC，“SOFT”选择1。
柔从，主刚（柔性体为从，刚形体为主）具体参数如下

 2.6 定义终止计算时间

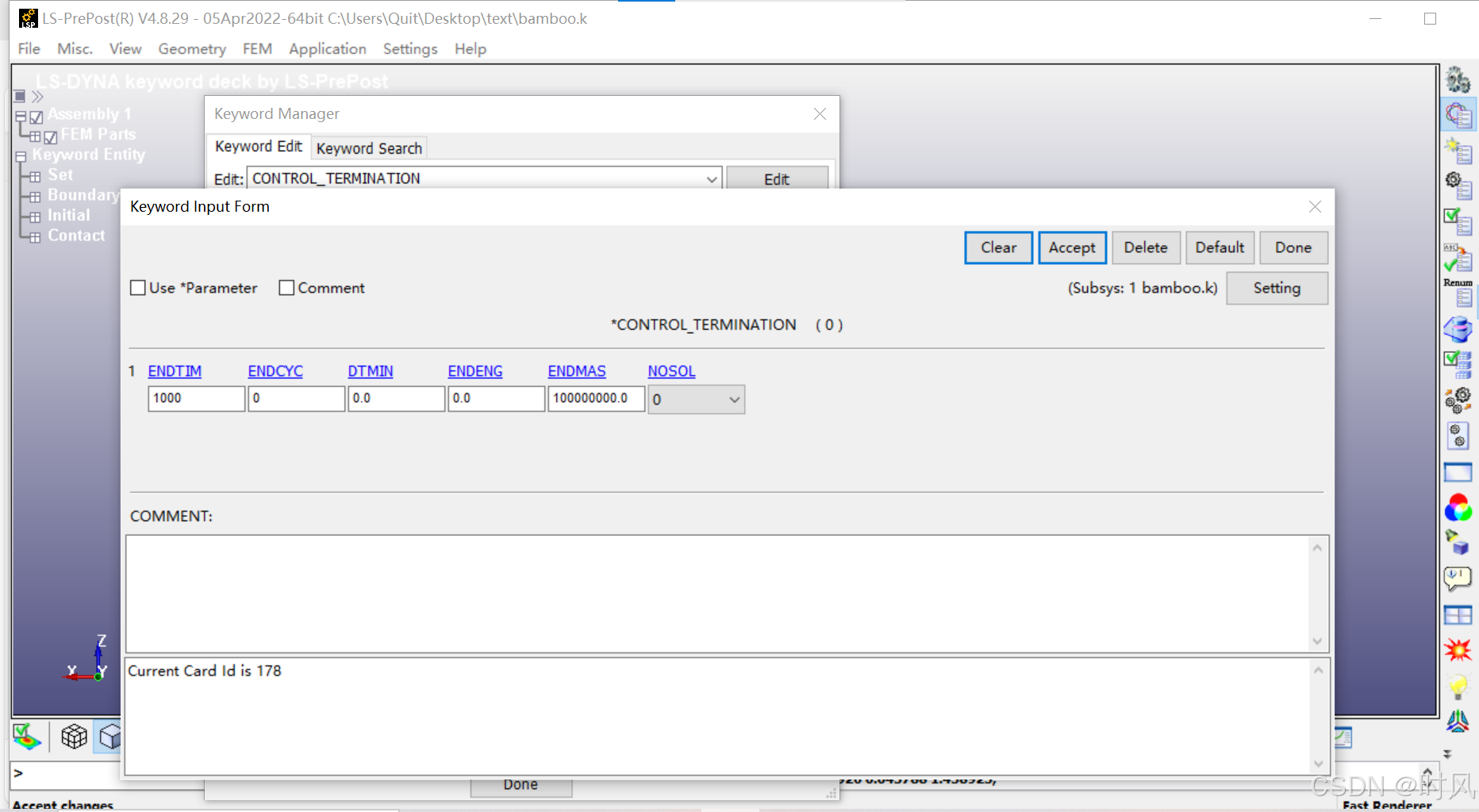

点击“CONTROL”，选择“TERMINATION”

填写计算时间100ms（以文本内容为准）

输出动画

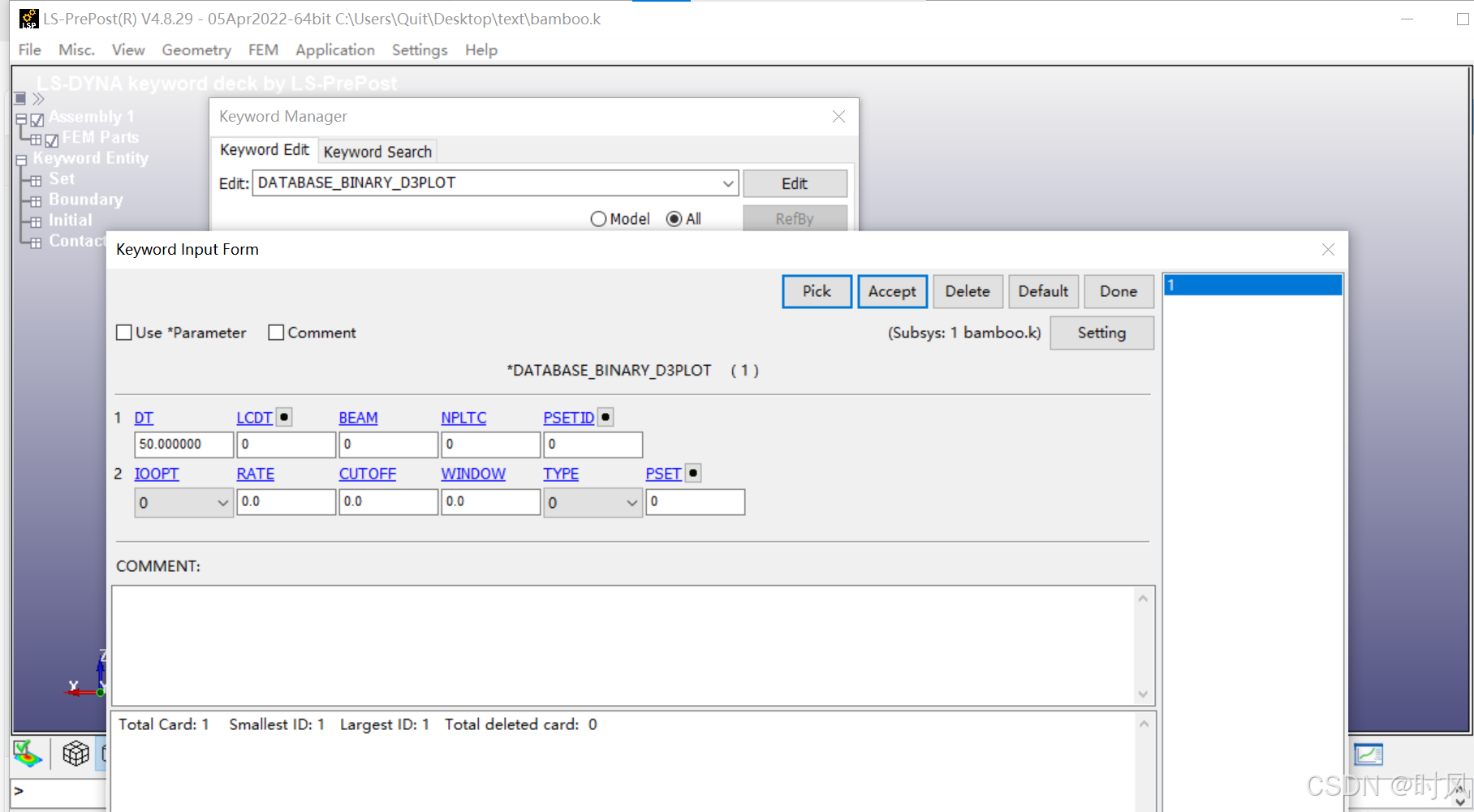

100ms，让其每2ms输出一个动画

点击“DATABASE_ASCII_option”

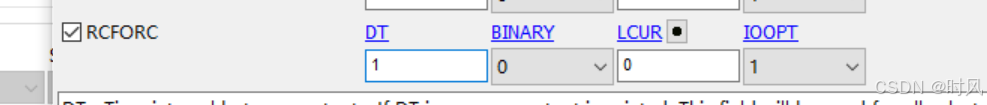

勾选下面两项，DT设置为0.01，第一项为能量，第二项为力

至此铺垫完成，保存后退出软件，查找到保存的K文件，看是否保存成功

进入仿真阶段

2.7 仿真

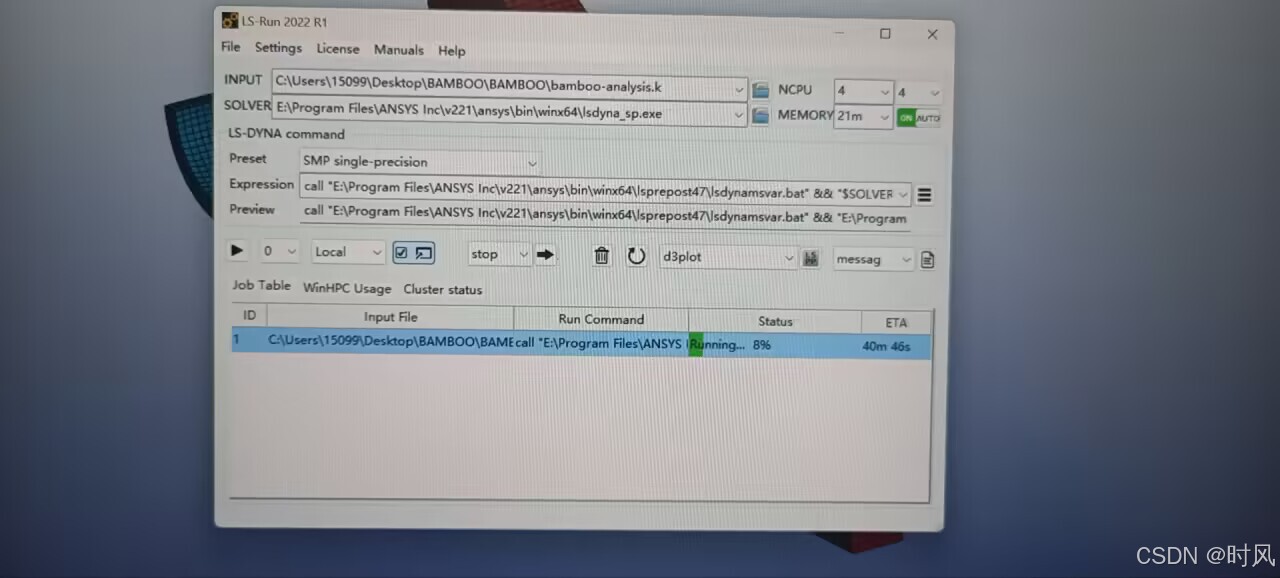

启动“LS-RUN”求解器，选择导入的K文件，进行求解

求解时长为3小时5分钟
