臂式数字血压计（3）

前面两章讲个血压计的主要组成电路，有小伙伴问我更详细的讲解，因此这里把供电部分以及赛题要求的硬件保护讲解一下，最后附上完整的电路图pdf。

电源部分

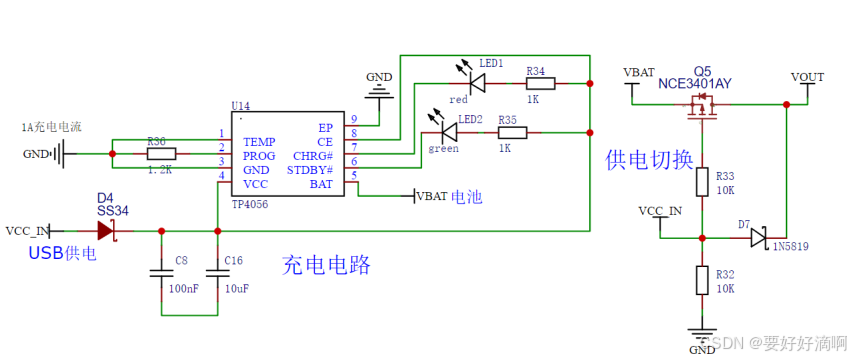

  首先，在工程中要对所有的主要用材（芯片）选定后才能针对性的提供板卡供电。比如说在该血压计中供电电压3-5V之间，本作品采用电池供电，为保证使用寿命，故而需要充电电路保证电池电量，充电模块选择TP4056，并设计为保障充电时也可以工作，设计电源切换部分，本作品采用PMOS管。当只有锂电池（VBAT）供电时,PMOS导通，供电输出（VOUT）为电池电压；当存在外部电源（5V）供电时PMOS截止，二极管D7导通，供电输出（VOUT）为USB电源电压；当系统同时接入锂电池和外部电源时，外部电源对锂电池进行充电，同时为整个系统的工作供电。

硬件触发的保护功能

  所谓硬件触发：就是当软件控制不了（程序跑飞等）情况下，气压过压触发的硬件保护。

思路很简单：就是将极限气压对应电压值与实时气压对应电压值进行比较，然后通过逻辑门进行触发。

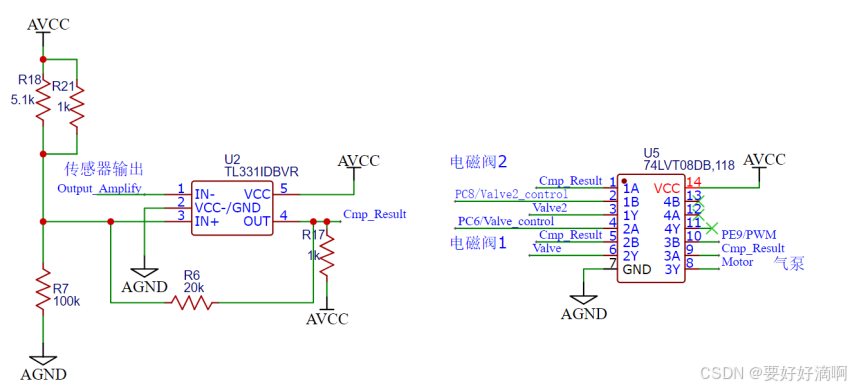

硬件触发的过压保护电路，采用TL331比较器，传感器输出与参考电压（为阈值气压对应的电压，转换关系参考2.2.1）作为比较器的输入，当过压时比较器输出为0，经过与门后，气泵和电磁阀驱动输入为0，即气泵和电磁阀都停止工作，则电磁阀停止工作，袖带放气，从而达到过压保护的效果。
