如何在ICEM中将有对称面的半模结构网格转变为全模（解决uncovered faces 问题）

前言

本文主要告诉大家如何将ICEM中的半模全结构网格方便的转换为全模网格。

为了减少计算量我之前一直使用半模进行计算，但是想要对非对称问题进行CFD计算时，必须转换为全模。这种时候相信大家绝对不想重新画一遍网格。虽然ICEM中有镜像（mirror）功能,可以很方便的对几何（geometry），块（block）以及网格（mesh）进行镜像，但是网格中对称面如何处理成为了一个难题。如果不做操作，在fluent中将会识别为墙（wall），并且无法改变为内部（interior）类型，如果在ICEM中删掉对称面，就会发生uncovered face错误，无法导入fluent计算。

下面我将举例详细说明，在ICEM中对结构网格做镜像处理时，对称面应该如何处理。

网格介绍

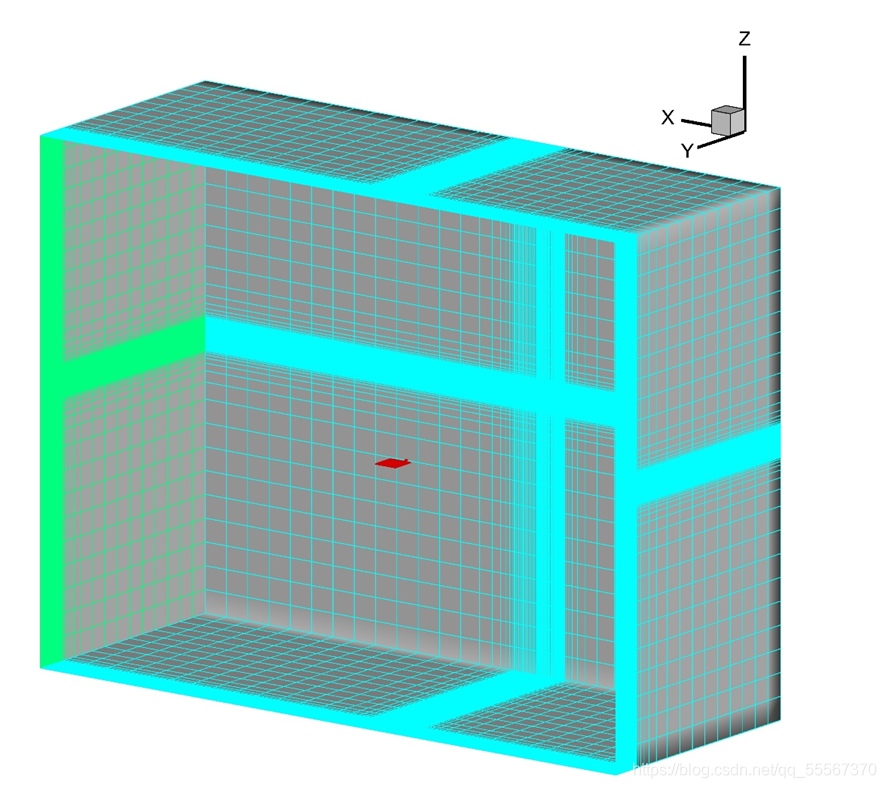

我的网格是一个具有对称面的半模结构化网格，蓝色的四个面为速度入口，绿色为压力出口，为了显示模型将对称面隐藏，红色为半模模型，如下图所示：

 几何与块的镜像

在ICEM中点击Blocking——Transform Blocks，再点击其中的Mirror Blocks按钮，选择需要镜像的Block以后，将Copy以及Transform geometry also选项都勾选上，随后我选取了Y方向和半模模型对称面上的一个点&#x
