QC报告：提升图实一致性排查效率

作者：洋河信号工区——刘陈

一、背景与问题描述

在参加洋河信号工区在2024年的图实一致性工作时，发现了一些工作上的问题。图实一致性核对，即核对端子的线数与设计图纸是否一致，目前依赖于手工操作，这一过程不仅耗时而且易出错。工作人员在长时间重复的工作中容易感到疲劳，从而增加了操作错误的风险。此外，手写记录的方式不仅速度慢，而且容易引发数据传输和整理的错误，增加了额外的时间和资源消耗。

二、概念性工具设计

为解决上述问题，提出了一个概念性设计——数字端子线数计数器。这是一个高度集成化的手持设备，专为核图工作优化设计，外观是一个简易的电子仪表。

1.设计灵感：

在设计数字端子线数计数器时，我的核心灵感来自于将端子线数的输入过程简化成类似于输入二进制代码的方式，通过直观的数字键直接反映线数，将原本需要记忆抄写的核图工作，“流水线”化为输入一串串的0，1，2，3数组，以提高工作的效率和准确性。

2.功能特点

1.模式选择：

• • 用户可以通过设备界面选择不同的工作模式，如分线盘模式、组合架模式或零层模式，每种模式都针对不同的工作场景优化显示和输入方式。

2.日期和时间设置：

• • 设备提供日期和时间设置功能，确保所有数据记录都带有准确的时间戳，便于后续管理和追踪。

3.数据同步与导出：

• • 内置无线功能允许数据实时同步至中央数据库，并支持数据导出，方便记录和分析。

4.耐用性与环境适应性：

• • 设备设计考虑到现场使用的复杂性，采用耐冲击材料，并适应各种环境条件，如防尘、防水。

3.界面设计

1.主界面模拟实际操作环境：

• • 以组合架模式为例，界面设计为模拟实际的一层10个继电器的布局，这样的设计可以让使用者更直观地理解设备的操作方式，快速上手。

2.数字键输入：

• • 界面上设有1、2、3、4的数字键，用于直接输入端子线数。这些键大而明显，易于快速选择。

3.快捷操作键：

• • 设备侧边配备物理快捷键，用于快速切换工作模式、调整设置或进行其他常用操作。

4.动态反馈与指导：

• • 界面在每次操作后提供动态反馈，确认操作成功或指出需要注意的地方。此外，界面还会根据当前操作模式提供步骤指导，帮助用户更有效地完成任务。

5.夜间模式与高对比度选项：

• • 设备提供夜间模式和高对比度视图选项，以适应不同的环境光线条件，减少视觉疲劳。

4.使用方法：

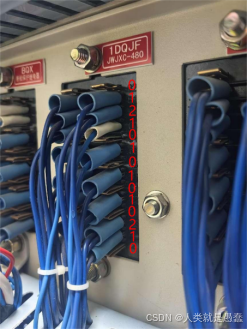

设备上设有数字键0、1、2、3、4，每个键直接对应端子上的线数。操作者只需简单地按下相应的数字键，即可快速准确地输入相应数量的线数。以洋河站组合内部10J2的TDF为例，我们使用端子计数器核对实物时，只需要从上往下，依次输入0121010101010210，即可快速完成16个端子的核对。熟练之后后，完全不需要边看仪表边核对，只需要一手指着端子，一手输入线数，快速完成核对。



这种方法不仅简化了输入过程，也大大减少了操作时的认知负担，使得操作者能够在繁忙或压力较大的工作环境中快速准确地完成数据录入。

三、预期效益与未来展望

此概念性数字端子线数计数器的引入预计将显著缩短核图时间，减少由于疲劳或注意力不集中引起的错误，提高整体工作效率。数字化记录使得数据更易于搜索和分析。

此外，数字化的工作流程也有助于提升员工的工作满意度。通过减少重复性、低效率的手工输入，员工可以将更多的精力投入到更具挑战性和价值的工作中。
