一、BC1.2协议

BC1.2，全称为Battery Charging v1.2，是由USB-IF组织下属的电池充电（Battery Charging）小组制定的电池充电协议。这个协议的主要目的是规范电池的充电需求。

BC1.2协议最早是基于USB2.0协议来实现的。根据USB2.0协议，外设从USB充电器抽取电流的最大值为500mA。然而，随着技术的发展和需求的增长，500mA的电流限制已经无法满足日益增长的快充需求。因此，BC1.2协议的出现，为电池充电提供了更为详细和高效的规范，使得充电过程更加快捷和安全。

手机如何判断是否支持BC1.2协议呢？具体做法是通过将D+和D-两根线短路，也就是将它们连接在一起。当手机通过通讯发信号识别到了D+,D-的一个特殊状态时，即D+,D-两线已连接在一起，手机就会进入BC1.2充电模式。

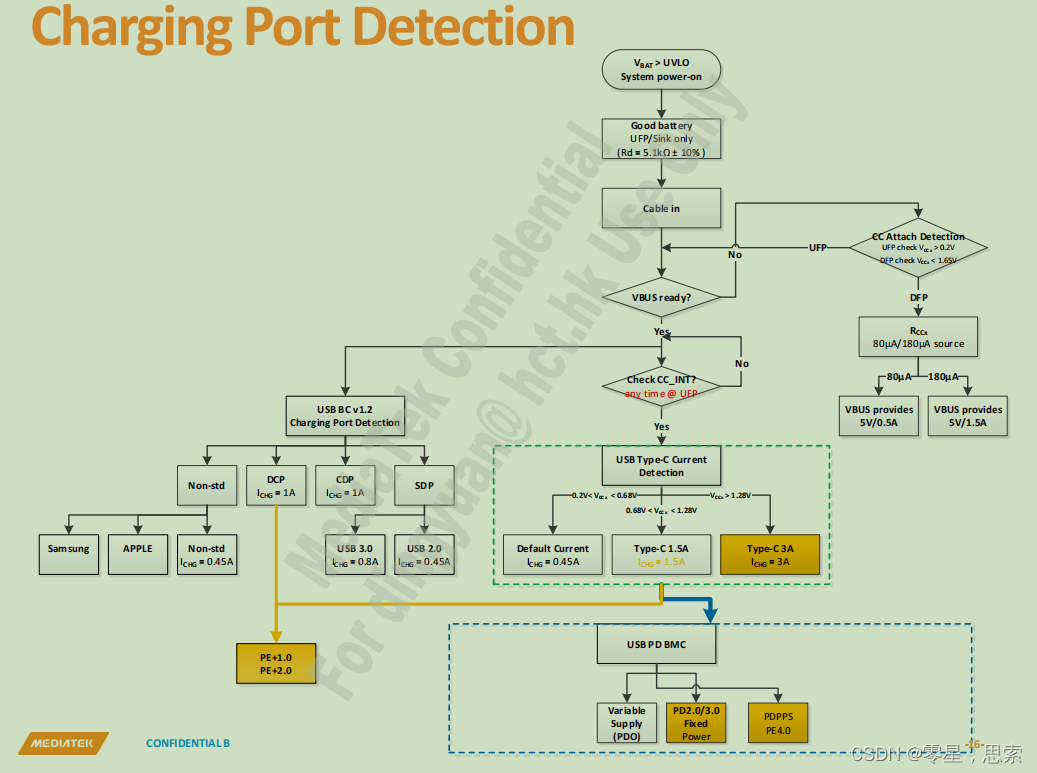

BC1.2引入了充电端口识别机制，主要包括以下几个USB端口类型：标准下行端口（SDP）、专用充电端口（DCP）、充电下行端口（CDP）；

一、标注下行端口（SDP）

SDP，全称Standard Downstream Port，也就是标准下行端口。这与USB 2.0规范定义的端口相同，也是台式机和笔记本电脑常见的典型端口。这种端口的D+和D-线上具有15kΩ下拉电阻，其限流值为：挂起时2.5mA，连接时为100mA，可以配置电流为500mA (最大)。设备可利用硬件识别SDP，USB数据线D+和D-分别通过15kΩ接地，但仍然需要枚举，以符合USB规范。尽管现在许多硬件不经枚举即消耗功率，但在USB 2.0规范中，从严格意义上并不合法，违反规范要求。当USB处于这种模式时既可以为外部设备（如键盘、鼠标等）充电，也可以起到数据连接的作用（U盘、手机上传/下载）。而根据一些具体的应用场景，SDP端口又可以被划分为专用充电端口（DCP），充电下行端口（CDP）。

二、充电下行端口(CDP)

CDP充电协议，全称为Charging Downstream Port，是USB充电协议中的一种模式。CDP端口支持更高的充电功率，可以快速充电移动设备，如智能手机、平板电脑等。具体来说，CDP模式是USB 2.0及USB 3.0标准中新增的一种充电模式，其最大输出电流为1.5A（USB 2.0）或3A（USB 3.0）。此外，CDP端口包含了一些逻辑电路，能够与检测电路进行握手操作。CDP既支持数据协议也支持快充。

三、专用充电端口（DCP）

这种端口不支持任何数据传输，但能够提供1.5A以上的电流。端口的D+和D-线之间短路。这种类型的端口支持较高充电能力的墙上充电器和车载充电器，无需枚举。

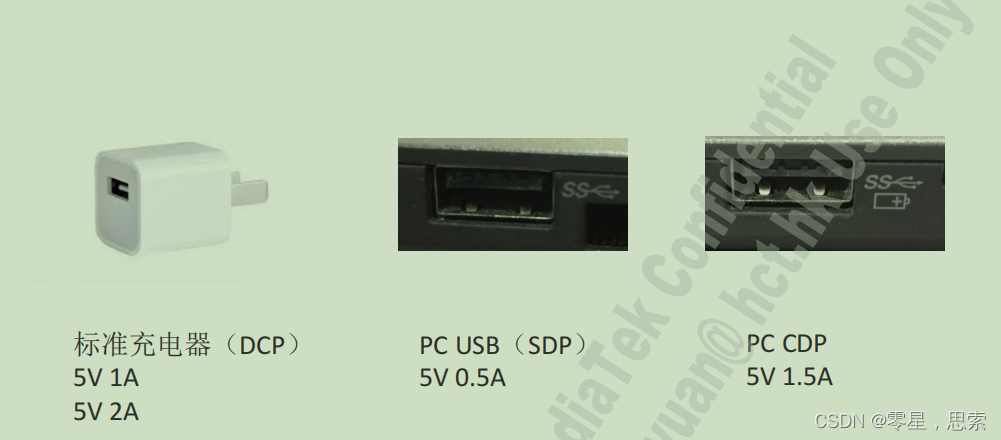

DCP协议与CDP协议的区别：DCP和CDP都是USB充电协议中的一种模式，但它们在功能和使用上存在一些主要的区别。首先，专用充电端口（DCP）的D+ 和D-是连接在一起的，它主要用于墙充等专用充电器，并且不支持数据协议，但是支持快充，可以提供大电流。而充电下行端口（CDP）包含了一些逻辑电路，能够与检测电路进行握手操作，既支持数据协议也支持快充。SDP和CDP都是电脑上的端口，CDP端口有电池或闪电图标标记。

二、PD协议

PD是PowerDelivery，关注的是两个或者多个设备，甚至是一个基于USB接口的智能电网的电能传输过程，电能传输可以是双方向的，甚至是组网的，可以具备系统级供电策略。而QC是QuickCharge仅仅关注的是快速充电问题，电能传输是单方向的，不具备电能组网能力，不支持除了供电以外的其他功能。

USBPD3.0：同时覆盖高压低电流、低压大电流USBPD3.0规范了电压输出范围：3.0V~21V，步进调幅电压为20mV。这当中就包含了低压/高压两个部分，而综合以往的PD协议电流数据看来（1.5A、2A、3A和5A），此次的USBPD3.0将能同时实现高压/小电流、低压/大电流两种快充方案，加上电压调幅步进为20mV，整体思路融合了像高通QC快充的高压低电流（同样以步进调幅电压保证充电效率）与VOOC闪充的低压大电流两种方案。

简而言之，USBPD3.0吸取了目前快充的精华，重新整合成一套“大而全”的快充方案，以实现手机快充大一统，所有支持快充的手机都可以通过一个支持PPS技术的充电器实现快充。重回那个一个充电器所有手机都不怕的时代。目前，USBPPS已和我国工信部泰尔实验室达成共识。同时，谷歌在最新的Android7.0OEM规范中强调：使用USB接口的手机，快充技术必须支持USBPD。

一、PD3.0与PD2.0

PD3.0相对于PD2.0的变化主要是三方面：

第一、增加了对设备内置电池特性更为详细的描述。

第二、增加了通过PD通信进行设备软硬件版本识别和软件更新的功能。

第三、增加了数字证书及数字签名功能。

第一点改动，能够让连接双方，更清楚对方的电源状况，从而协调好双方的供电策略。对于利用USBPD协议组建低压智能供电网络来说，极为重要。可以协调在各种电源状况下的供电拓扑结构。例如，电网停电时应急供电电处理策略，协调电网供电和家用太阳能发电装置的供电策略，往电网反向供电策略等。可以让Power变得更加SMART。

第二点软件升级功能，则可以让设备的兼容性变得更加优秀，所有的TYPE-C厂商都可以把自己的最新固件版本发布到互联网上，这样就可以通过PC以及手机等，对非联网的外围配件进行及时更新了。就如同微软的win10系统能够实时在线解决硬件驱动程序问题一样。USBPD设备的内部固件，也成为传统硬件驱动资源的一部分。

第三点数字证书功能，估计是这次升级最重要的功能了。可以让所有的TYPE-C产品必须获得USB-IF组织使用私有密钥签发的数字证书才能畅行无阻。无证书的产品，则可能不被其他厂商的TYPE-C产品所接受。这项功能有非常积极的意义，可以避免不合格的TYPE-C接口设备，因为品质问题而伤害正常的设备。在企业信息安全应用中，也可以由企业自己来发布安全证书，让非企业内部的USB设备无法接入，这会比现有的USB加密技术更安全，因为在通过CC线完成安全认证之前，存储媒介与系统之间是物理隔离的。

最后从协议上来说PD2.0是PD3.0的子集，也就是说，PD3.0是天然兼容pd2.0的。其次，从硬件层面来说PD3.0与PD2.0的链路层和物理层完全兼容，也就是说，产品升级的时候，无需进行硬件改动，只需要进行在线软件升级。因此，不论从协议本身还是从市场战略的角度来看，都可以积极的去开发USBPD2.0的产品，到了必要的时候，升级固件部分去兼容PD3.0即可。
