学习目标：

这里作为本人自学该科目的笔记簿，内容不全，可望私信补充。

学校要求：

《电器控制与 PLC 控制技术》课程考试，考核传统的继电器接触器控制线路的组成和原理，电气控制线路的分析、电气控制系统设计的基本方法: 现代可编程序控制器 (PLC) 的组成原理、控制系统、功能模块、联网通信及系统与程序设计的基本方法。本大纲适用于报考本专业的 2022 年退役大学生士兵免试专升本考生。

学习内容：

三、PLC的编程语言一一梯形图、语句表、功能图

四、PLC的硬件及其分类

五、PLC的软件及其工作原理

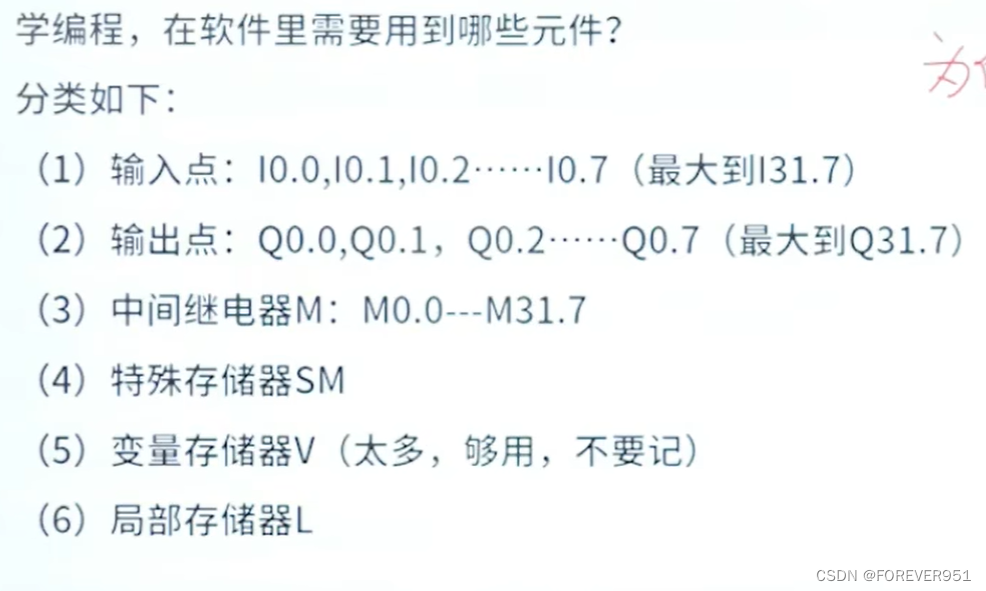

六、课时4 S7-200 PLC硬件和系统概述

一、PLC的产生及发展

plc和传统电气控制的区别

继电器-接触器控制
1. 属于传统电气控制技术，由接触器、继电器、主令电器和保护电器等电器元件用导线按一定的控制逻辑连接而成
2. 它主要采用硬接线逻辑，利用继电器触点的串联或并联，时间继电器的时间控制等组成控制逻辑从而实现对电动机或其他机械设备的启动、停止、正反转、调速以及多台设备的顺序控制和自动保护等功能
3. 继电器-接触器控制的优缺点
  1. 优点: 结构简单、价格低廉、容易操作
  2. 缺点:生产任务或工艺发生变化，须重新设计，浪费时间，工作频率较低，系统的可靠性差等。
PLC（可编程序控制器(Programmable Logic Controller）
1. 新型控制器应具备的具体条件
  1. 编程简单，可在现场修改程序
  2. 维护方便，最好是插件式结构
  3. 可靠性高于继电器控制
  4. 体积小于继电器控制柜
  5. 可将数据直接送入管理计算机

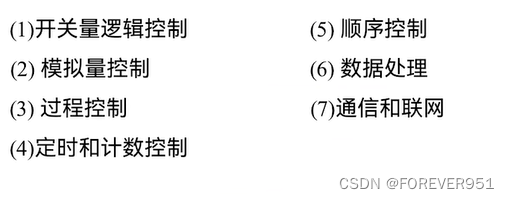

2. 根据PLC的特点，可将其应用形式归纳为以下类型
  1. 开关量逻辑控制
    1. PLC具有“与”、“或”“非”等逻辑运算的能力可以实现各种简单和复杂的逻辑运算。
  2. 模拟量控制
    1. 现场温度、压力、流量等模拟量(Analog)经A/D模块转换变为数字量(Digital) 传送到PLC中。
  3. 过程控制
    1. 大中型PLC一般都配备PID控制模块，可进行闭环过程控制。
      目前许多小型PLC也具有PID控制功能。
  4. 定时和计数控制
    1. PLC具有很强的定时和计数功能，可提供上千个定时器和计数器并有高速计数模块，用于频率较高信号的计数。
  5. 顺序控制
    1. 可采用PLC步进指令编程或用移位寄存器编程来实现顺序控制。
  6. 数据处理
    1. 现代PLC不仅能进行算术运算、数据传送、排序、查表等而且还能进行数据比较、数据转换、数据通信、数据显示和打印等具有很强的数据处理能力。
  7. 通信和联网
    1. 现代PLC一般都有通信功能，可以对远程I0进行控制，又能实现PLC与PLCPLC与计算机之间的通信，这样用PLC可以方便地进行分布式控制。
