Labview modbus串口通信

先介绍一个快捷键组合CTRL + B 快速删除断线

一、首先打开VI Package Manager (VIPM) 搜索Modbus，选择 NI Modbus Library，点击Install进行安装。安装完成后重启电脑。

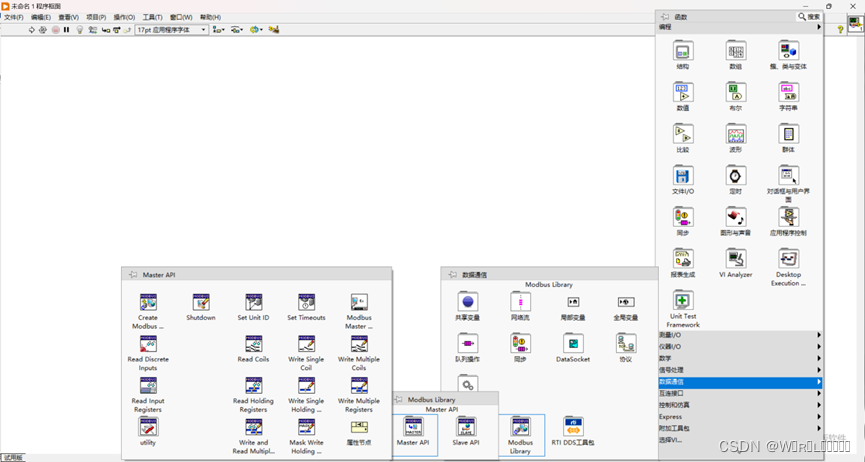

二、打开Labview软件，新建空白VI。鼠标右键找到数据通信，点击Modbus Library，点击Master API。不认识英文的可以自己拍照翻译一下（本人是按照图片显示的名称来介绍的）。

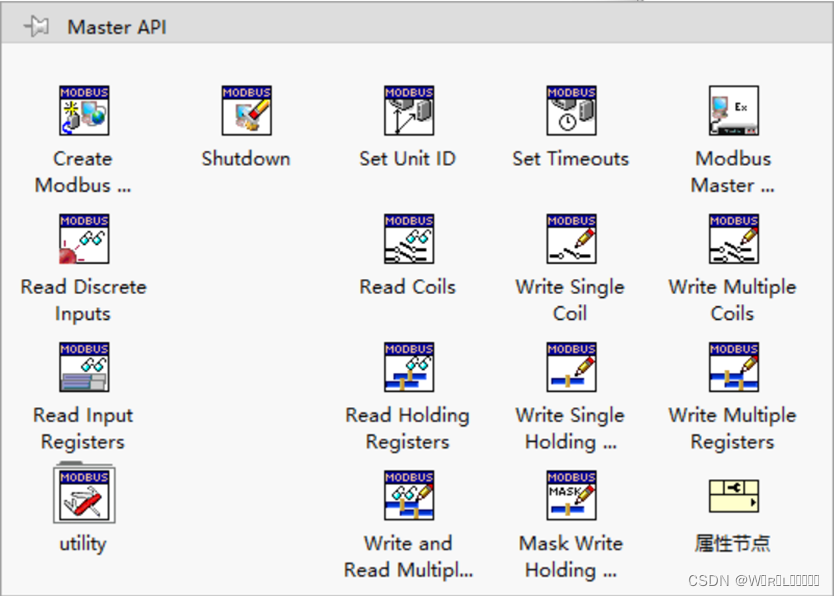

添加Create Modbus(创建Modbus串口)、Shutdown（关闭串口）、Set Timeouts（设置超时可以不添加）、Read Coils（读取线圈）、Read Holding Registers（读取保持寄存器）、Write Single Coil（写入单线圈）、Write Single Holding（写入单个保持寄存器）。如果怕记混可以先添加一个然后看后面步骤。在前面板>控件>新式>波形可以选择波形图。可以将读取到的寄存器数据通过波形显示出来。

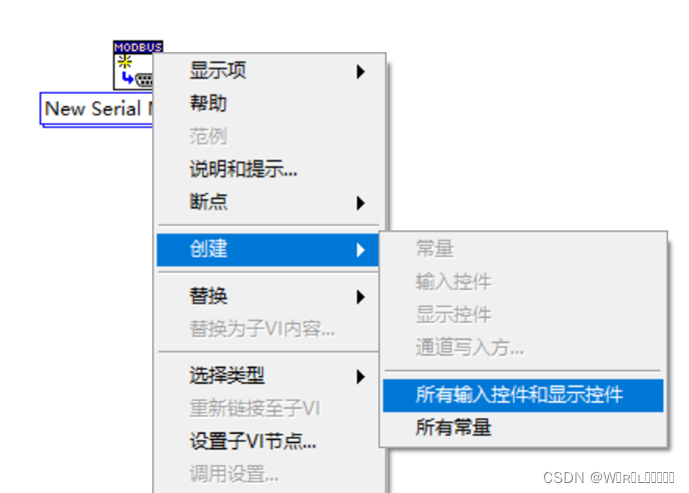

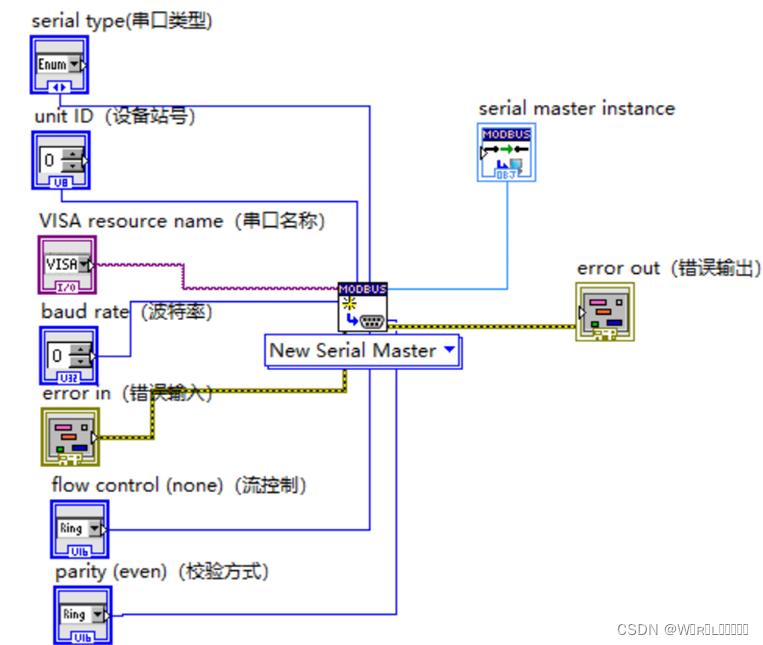

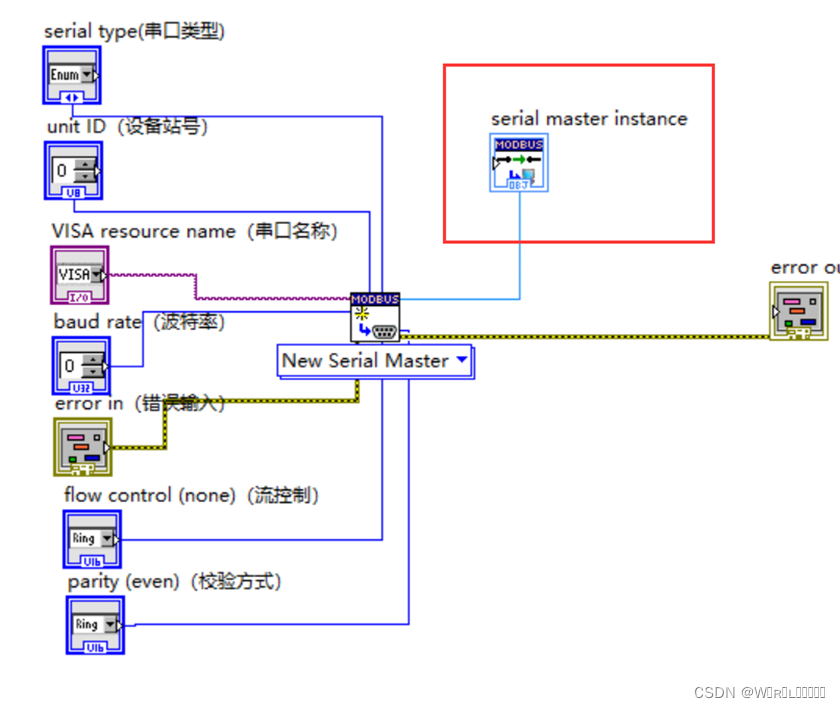

点击Create Modbus箭头选择New Serial Master，对Create Modbus控件右键，选择创建，选择所有输入控件和显示控件。自己调整一下控件的位置让它美观点。关于每个控件的含义可以拍照翻一下（如果有一点基础的应该能很好的理解翻译后每个控件的含义）。

然后分别对每个控件创建所有输入控件和显示控件，上一个控件的错误输出端口接下一个控件的错误输入端口，前一个控件的Modbus master out端口接下一个控件的Modbus master in端口。添加While循环（Shutdown控件放在循环外面，否则会报错）。

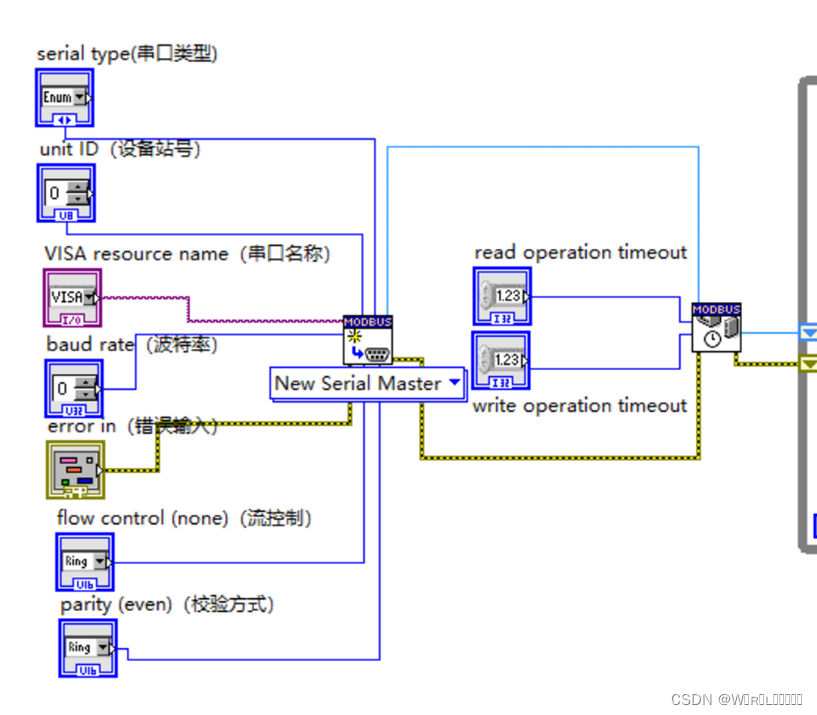

这个位置连接下一个控件的Modbus master in端口。

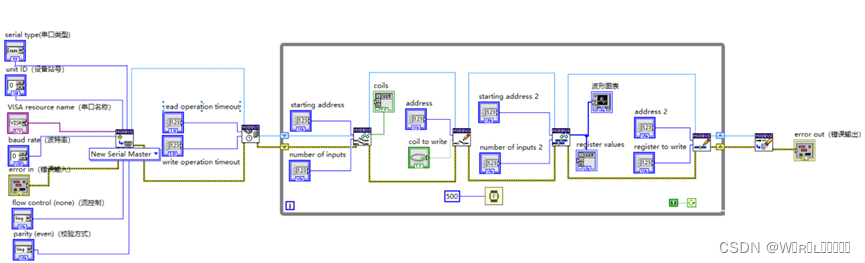

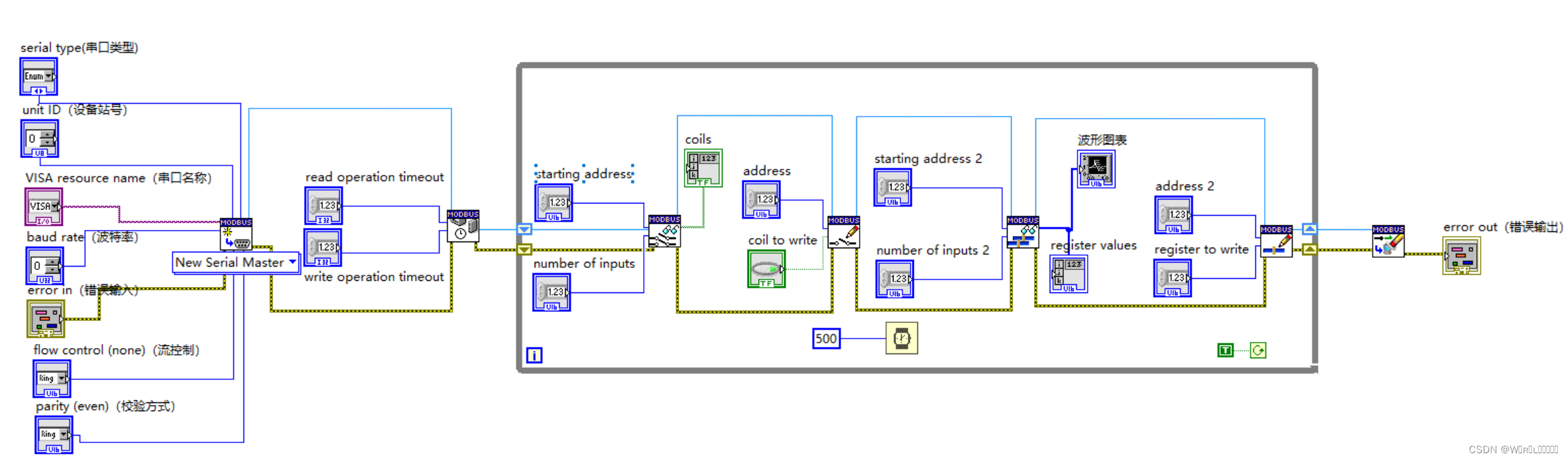

成果图

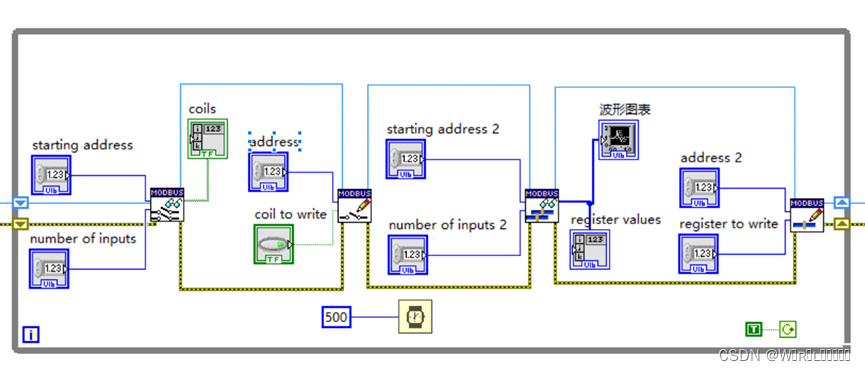

接下来是放大图（从左至右）

参数设置：开始地址即你想要读取或写入的地址，个数即从开始地址开始一共多少个地址。

如果你的参数都是固定的可以选择常量进行设置参数

本人第一次发表如有错误欢迎指出。
