本文详细介绍了分页和分段存储管理的概念、原理及其实现方式，并探讨了这两种方法的特点及其应用场合。
教程

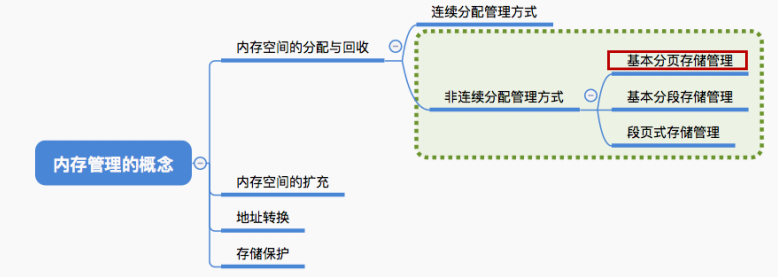

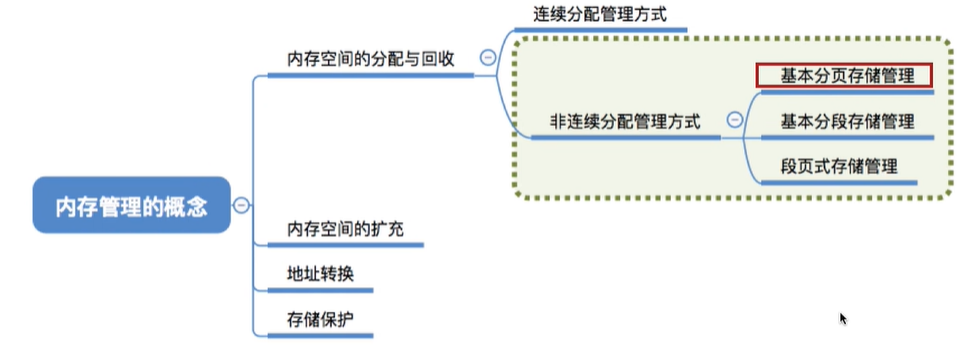

- 基本分页存储管理的基本概念
1. 基本分页存储管理的基本概念
连续分配：为用户进程分配的必须是一个连续的内存空间。
非连续分配：为用户进程分配的可以是一些分散的内存空间。
1.1 连续分配方式的缺点

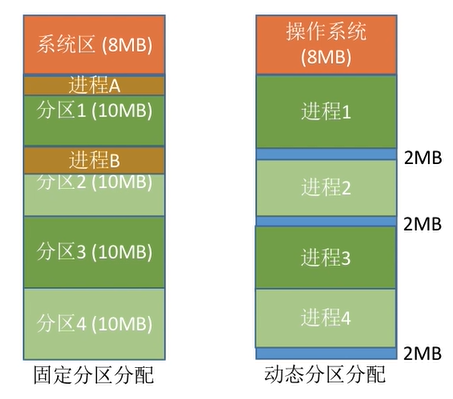

考虑支持多道程序的两种连续分配方式:
1.固定分区分配:缺乏灵活性，会产生大量的内部碎片，内存的利用率很低。
2．动态分区分配:会产生很多外部碎片，虽然可以用“紧凑”技术来处理，但是“紧凑”的时间代价很高。
如果允许将一个进程分散地装入到许多不相邻的分区中,便可充分地利用内存，而无需再进行“紧凑”。
1.2 把“固定分区分配”改造为“非连续分配版本”

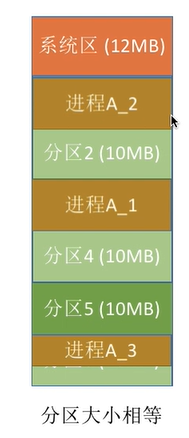

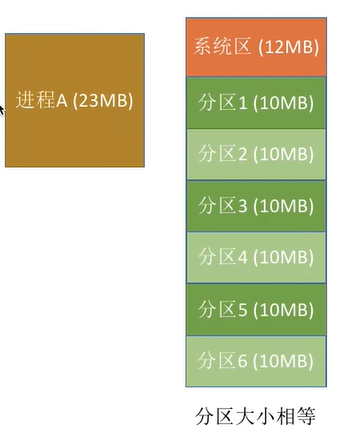

假设进程A大小为23MB，但是每个分区大小只有10MB，如果进程只能占用一个分区，那显然放不下。
解决思路:如果允许进程占用多个分区，那么可以把进程拆分成10MB+10MB+3MB三个部分，再把这三个部分分别放到三个分区中(这些分区不要求连续)
进程A的最后一个部分是3MB，放入分区后会产生7MB的内部碎片。
如果每个分区大小为2MB，那么进程A可以拆分成11*2MB+1MB共12个部分，只有最后一部分1MB占不满分区，会产生1MB的内部碎片。
显然，如果把分区大小设置的更小一些，内部碎片会更小，内存利用率会更高。
基本分页存储管理的思想：把内存分为一个个相等的小分区,再按照分区大小把进程拆分成一个个小部分。
1.3 什么是分页存储

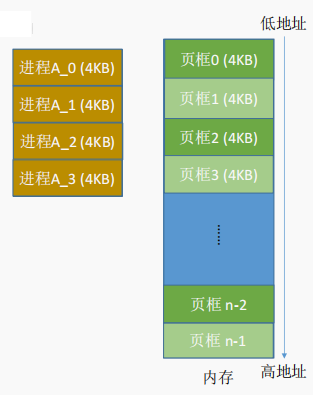

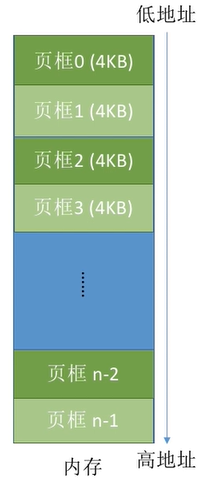

将内存空间分为一个个大小相等的分区（比如：每个分区4KB），每个分区就是一个“页框”（页框=页帧=内存块=物理块=物理页面）。每个页框有一个编号，即“页框号”（页框号=页帧号=内存块号=物理块号=物理页号），页框号从0开始。
将进程的逻辑地址空间也分为与页框大小相等的一个个部分，每个部分称为一个“页”或“页面” 。每个页面也有一个编号，即“页号”，页号也是从0开始。（注:进程的最后一个页面可能没有一个页框那么大。因此，页框不能太大,否则可能产牛讨大的内部碎片)
Tips：初学易混——页、页面 vs 页框、页帧、物理页页号、页面号 vs 页框号、页帧号、物理页号
操作系统以页框为单位为各个进程分配内存空间。进程的每个页面分别放入一个页框中。也就是说，进程的页面与内存的页框有一一对应的关系。
各个页面不必连续存放，可以放到不相邻的各个页框中。
（注：进程的最后一个页面可能没有一个页框那么大。也就是
说，分页存储有可能产生内部碎片，因此页框不能太大，否则可能产生过大的内部碎片造成浪费）

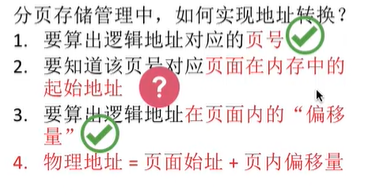

1.4 如何实现地址的转换？

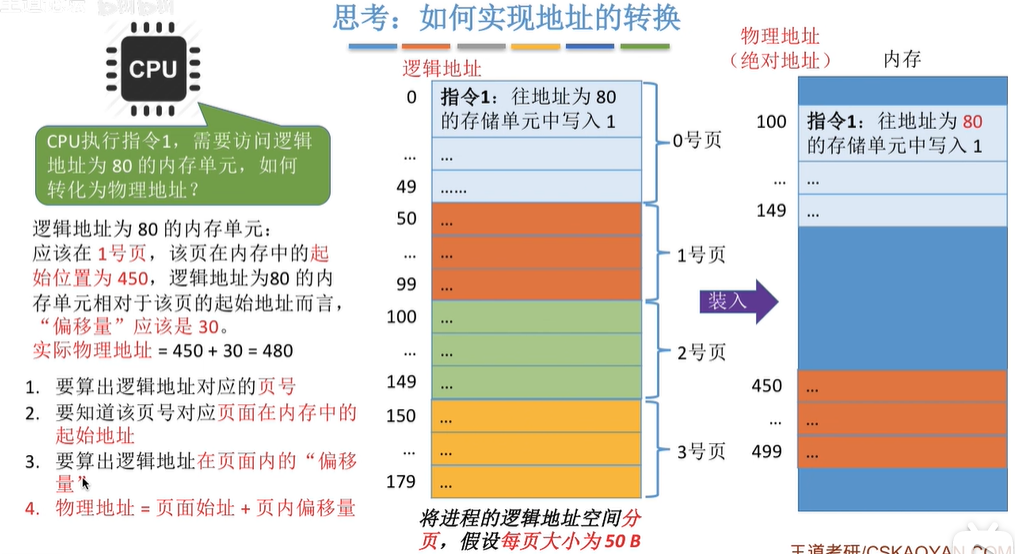

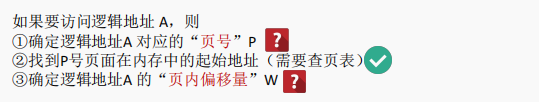

将进程地址空间分页之后，操作系统该如何实现逻辑地址到物理地址的转换?

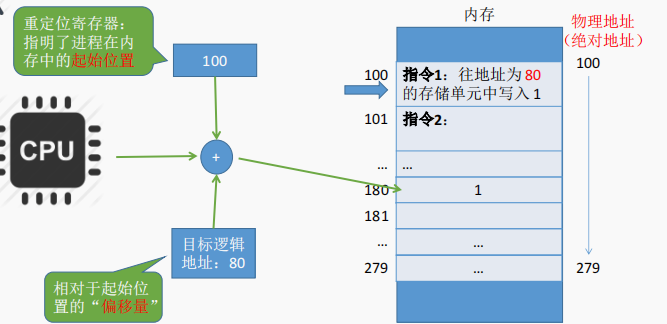

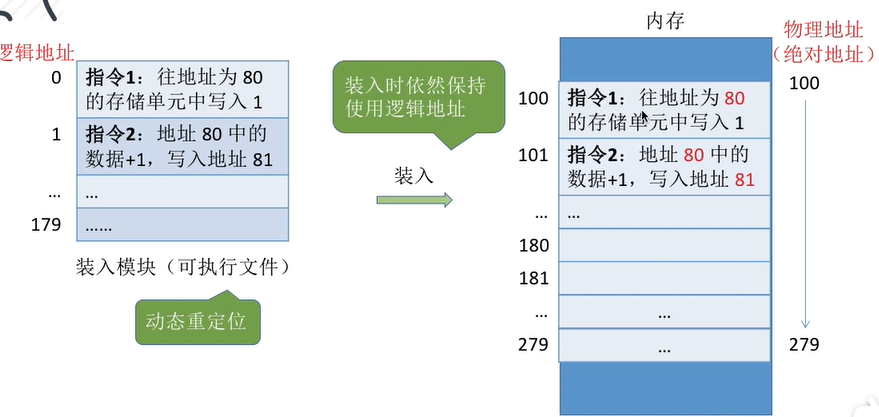

思想:模块在内存中的的“起始地址”＋目标内存单元相对于起始位置的“偏移量”
将进程地址空间分页之后，操作系统该如何实现逻辑地址到物理地址的转换？
特点：虽然进程的各个页面是离散存放的，但是页面内部是连续存放的
逻辑地址A 对应的物理地址 = P号页面在内存中的起始地址+页内偏移量W
如何计算:
页号=逻辑地址/页面长度(取除法的整数部分)
页内偏移量=逻辑地址%页面长度（取除法的余数部分)
页面在内存中的起始位置:操作系统需要用某种数据结构记录进程各个页面的起始位置。
页号=80/ 50= 1
页内偏移量=80 %50 = 30
1号页在内存中存放的起始位置450

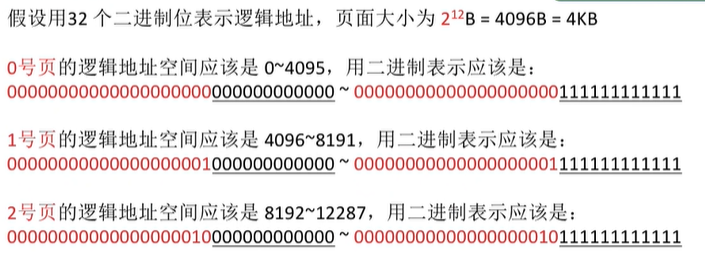

为了方便计算页号、页内偏移量,页面大小一般设为2的整数幂

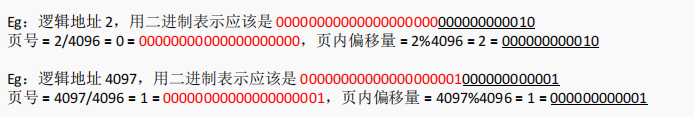

如果页面大小 刚好是 2 的整数幂，则计算机硬件可以很快速的把逻辑地址拆分成（页号，页内偏移量）

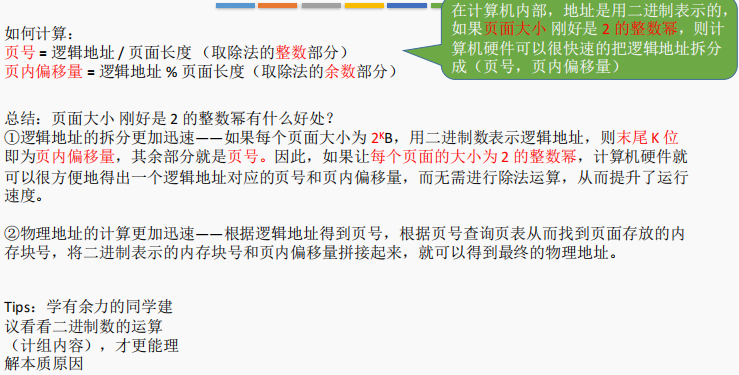

子问题：为何页面大小要取2的整数幂？

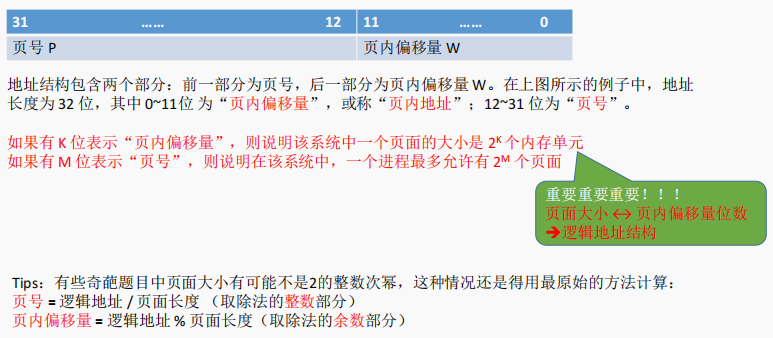

1.5 逻辑地址结构
分页存储管理的逻辑地址结构如下所示：

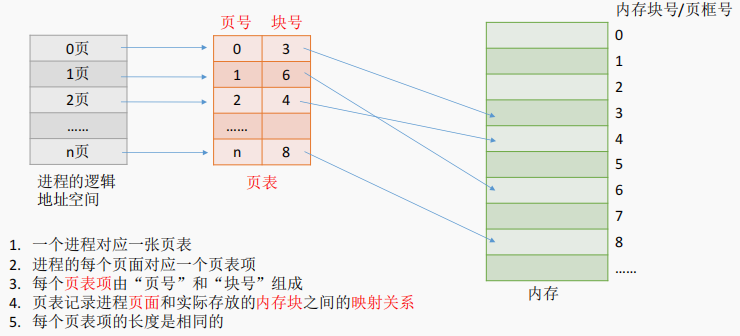

1.6 重要的数据结构——页表

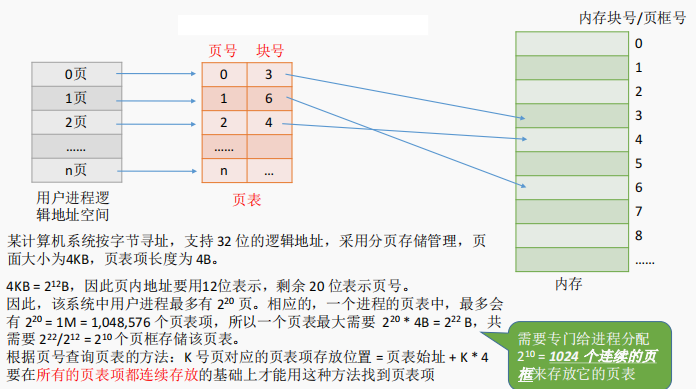

为了能知道进程的每个页面在内存中存放的位置，操作系统要为每个进程建立一张页表。
M号内存块的起始地址就是M*内存块

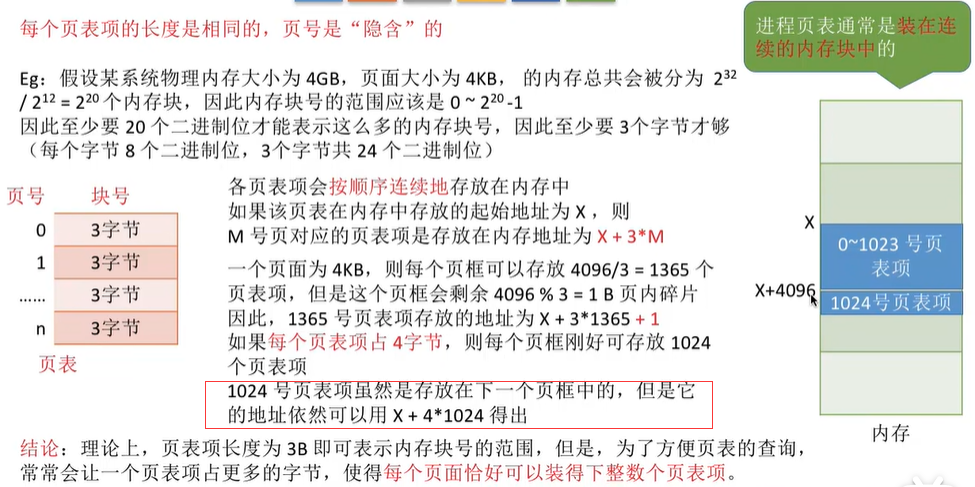

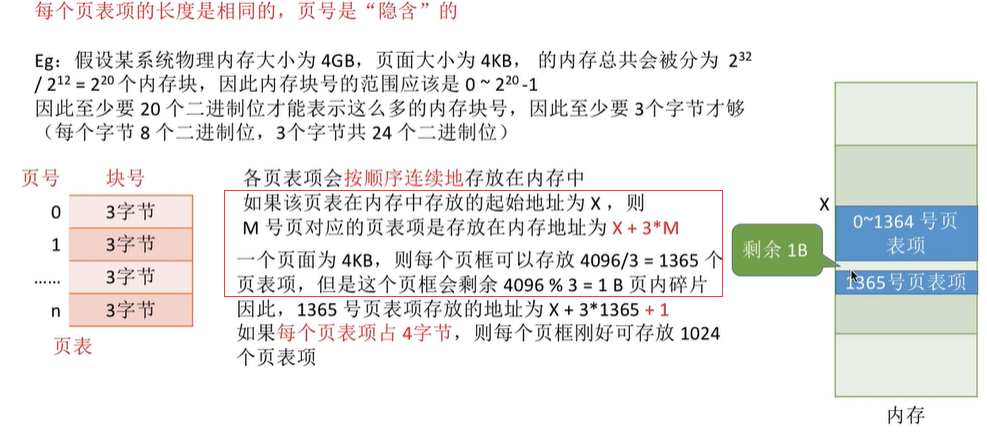

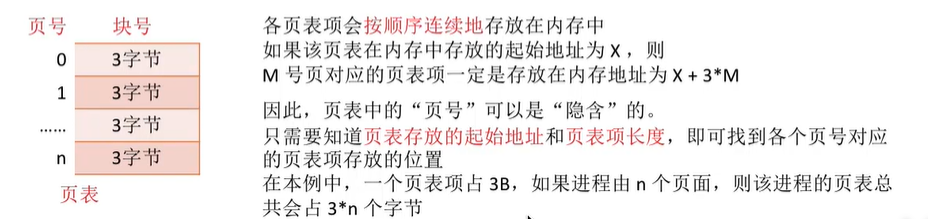

为什么每个页表项的长度是相同的，页号是“隐含”的?

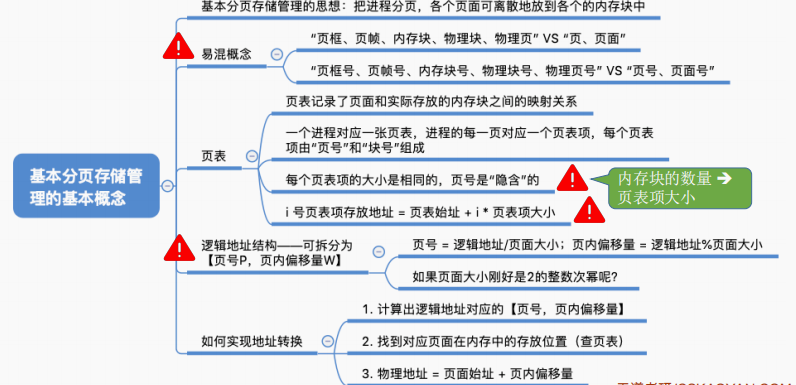

1.7 知识回顾与重要考点
2. 基本地址变换机构
重点理解、记忆基本地址变换机构（用于实现逻辑地址到物理地址转换的一组硬件机构）的原理和流程。
基本地址变换机构可以借助进程的页表将逻辑地址转换为物理地址。

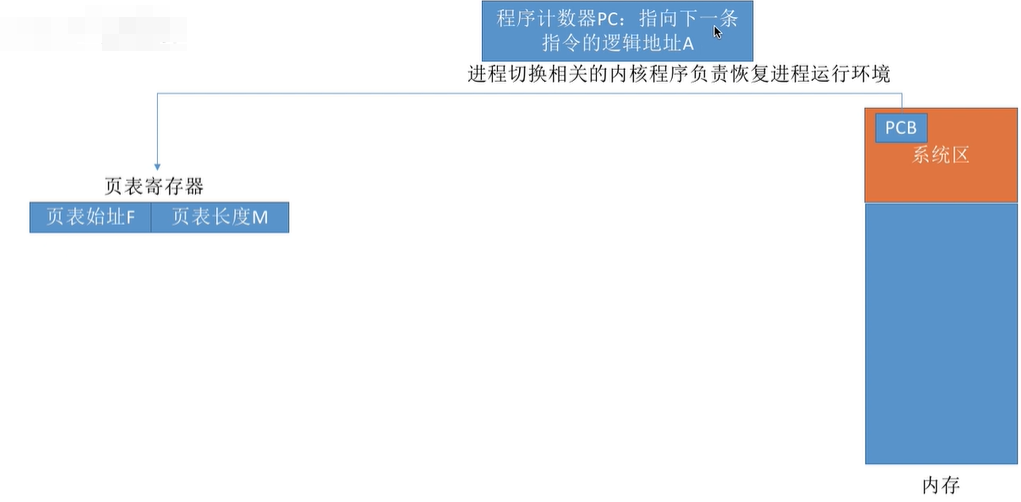

通常会在系统中设置一个页表寄存器（PTR），存放页表在内存中的起始地址F和页表长度M。进程未执行时，页表的始址和页表长度放在进程控制块（PCB）中，当进程被调度时，操作系统内核会把它们放到页表寄存器中。
注意:页面大小是2的整数幂

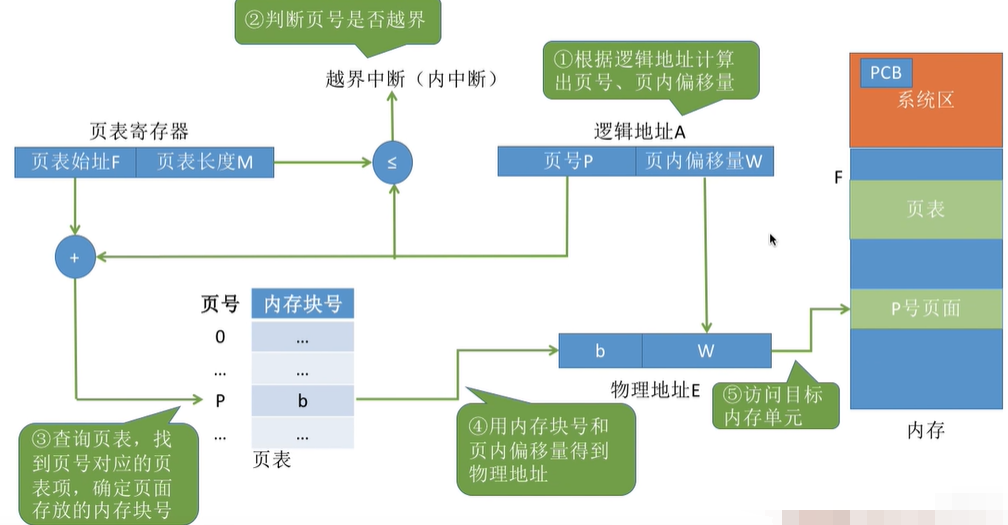

（重要）设页面大小为L，逻辑地址A到物理地址E的变换过程如下:
①计算页号Р和页内偏移量w（如果用十进制数手算，则P=A/L，W=A%L;但是在计算机实际运行时，逻辑地址结构是固定不变的，因此计算机硬件可以更快地得到二进制表示的页号、页内偏移量)
②比较页号p和页表长度M，若P>=M，则产生越界中断，否则继续执行。（注意:页号是从O开始的，而页表长度至少是1，因此P=M时也会越界)
③页表中页号P对应的页表项地址=页表起始地址F+页号P*页表项长度，取出该页表项内容b，即为内存块号。（注意区分页表项长度、页表长度、页面大小的区别。页表长度指的是这个页表中总共有几个页表项，即总共有几个页;页表项长度指的是每个页表项占多大的存储空间;页面大小指的是一个页面占多大的存储空间)

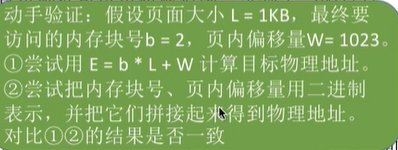

④计算E= b*L+w，用得到的物理地址E去访存。(如果内存块号、页面偏移量是用二进制表示的，那么把二者拼接起来就是最终的物理地址了)

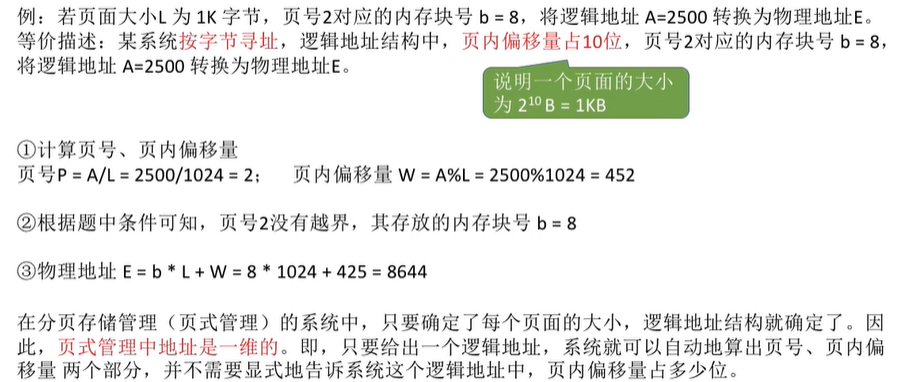

2.1 例题

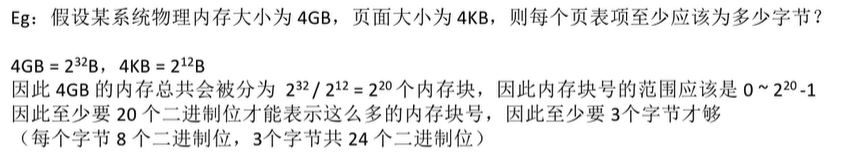

2.2 对页表项大小的进一步探究

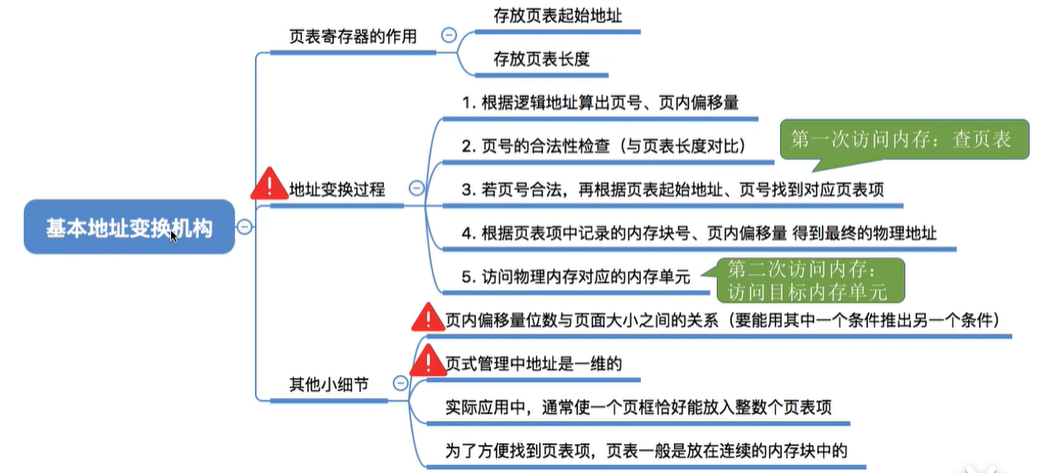

2.3总结

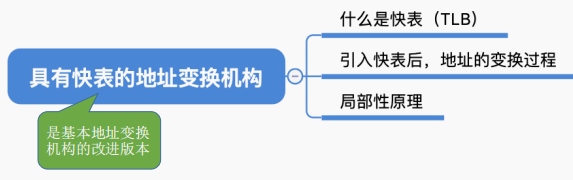

3. 具有快表的地址变换机构

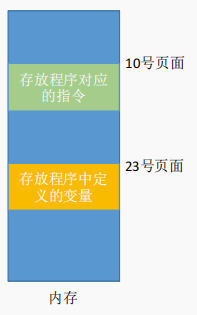

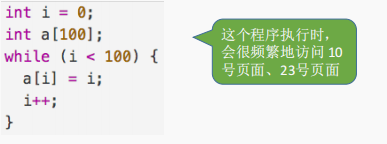

3.1局部性原理
时间局部性：如果执行了程序中的某条指令，那么不久后这条指令很有可能再次执行；如果某个数据被访问过，不久之后该数据很可能再次被访问。（因为程序中存在大量的循环）
空间局部性：一旦程序访问了某个存储单元，在不久之后，其附近的存储单元也很有可能被访问。（因为很多数据在内存中都是连续存放的）
上小节介绍的基本地址变换机构中，每次要访问一个逻辑地址，都需要查询内存中的页表。由于局部性原理，可能连续很多次查到的都是同一个页表项。既然如此，能否利用这个特性减少访问页表的次数呢?
3.2 什么是快表（TLB）?
快表，又称联想寄存器（TLB， translation lookaside buffer ），是一种访问速度比内存快很多的高速缓存（TLB不是内存！），用来存放最近访问的页表项的副本，可以加速地址变换的速度。与此对应，内存中的页表常称为慢表。

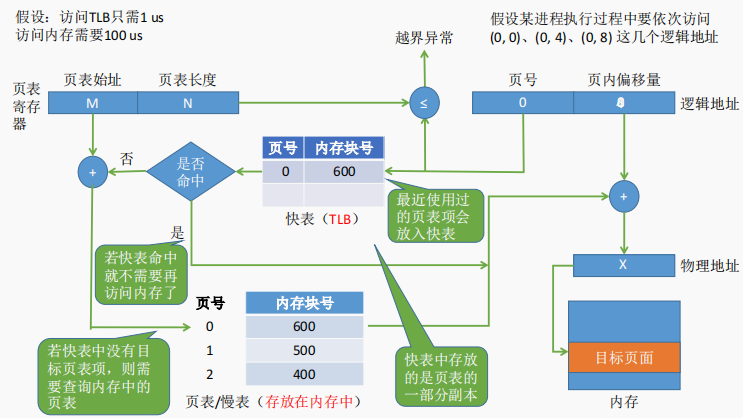

3.2 引入快表后，地址的变换过程
① CPU给出逻辑地址，由某个硬件算得页号、页内偏移量，将页号与快表中的所有页号进行比较。
② 如果找到匹配的页号，说明要访问的页表项在快表中有副本，则直接从中取出该页对应的内存块号，再将内存块号与页内偏移量拼接形成物理地址，最后，访问该物理地址对应的内存单元。因此，若快表命中，则访问某个逻辑地址仅需一次访存即可。
③ 如果没有找到匹配的页号，则需要访问内存中的页表，找到对应页表项，得到页面存放的内存块号，再将内存块号与页内偏移量拼接形成物理地址，最后，访问该物理地址对应的内存单元。因此，若快表未命中，则访问某个逻辑地址需要两次访存（注意：在找到页表项后，应同时将其存入快表，以便后面可能的再次访问。但若快表已满，则必须按照一定的算法对旧的页表项进行替换）
由于查询快表的速度比查询页表的速度快很多，因此只要快表命中，就可以节省很多时间。因为局部性原理，一般来说快表的命中率可以达到 90% 以上。
例：某系统使用基本分页存储管理，并采用了具有快表的地址变换机构。访问一次快表耗时 1us，访问一次内存耗时 100us。若快表的命中率为 90%，那么访问一个逻辑地址的平均耗时是多少？
(1+100) * 0.9 + (1+100+100) * 0.1 = 111 us

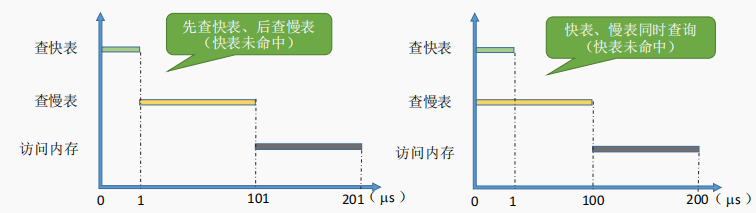

有的系统支持快表和慢表同时查找，如果是这样，平均耗时应该是 (1+100) * 0.9 + (100+100) * 0.1 =110.9 us
若未采用快表机制，则访问一个逻辑地址需要 100+100 = 200us
显然，引入快表机制后，访问一个逻辑地址的速度快多了。

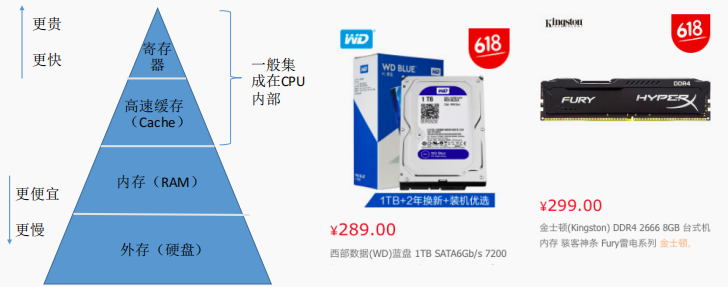

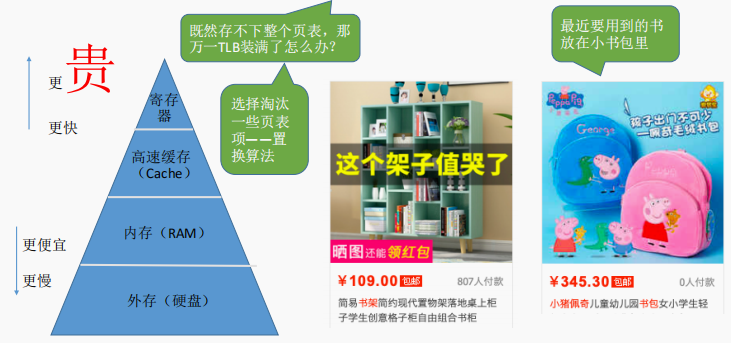

3.3 思考：能否把整个页表都放在TLB中？

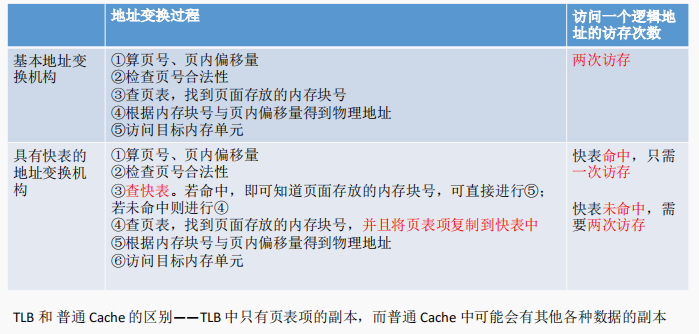

3.4总结

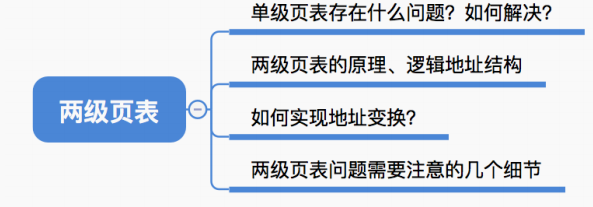

4. 两级页表

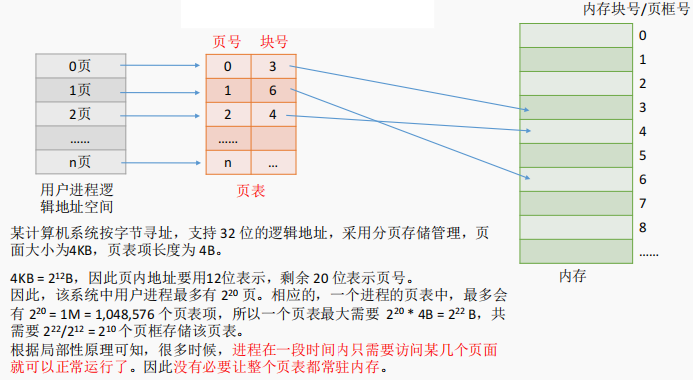

4.1 单级页表存在的问题
4.2 如何解决单级页表的问题？
问题一：页表必须连续存放，因此当页表很大时，需要占用很多个连续的页框。
问题二：没有必要让整个页表常驻内存，因为进程在一段时间内可能只需要访问某几个特定的页面。

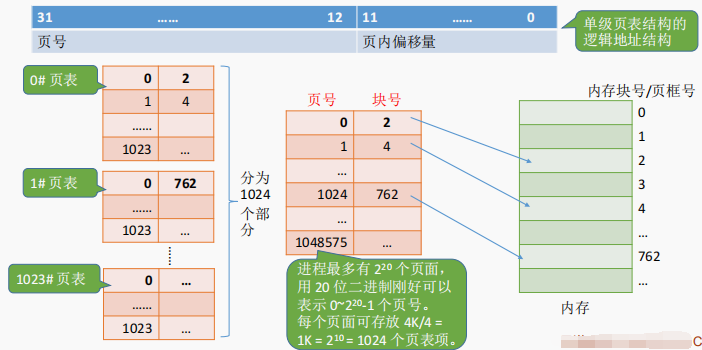

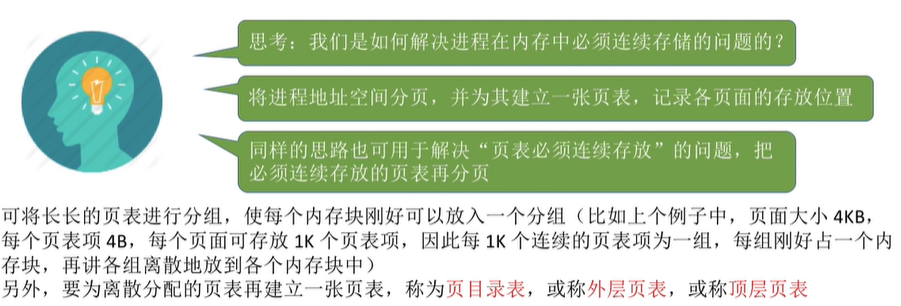

把页表再分页并离散存储，然后再建立一张页表记录页表各个部分的存放位置，称为页目录表，或称外层页表，或称顶层页表

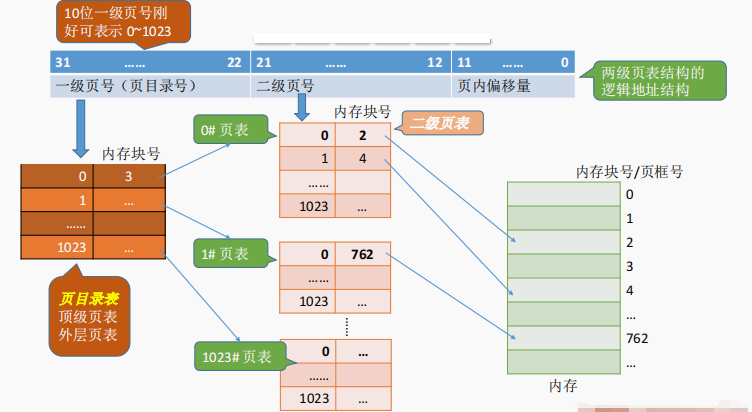

4.3 两级页表的原理、地址结构
32位逻辑地址空间，页表项大小为4B，页面大小为 4KB，则页内地址占12位

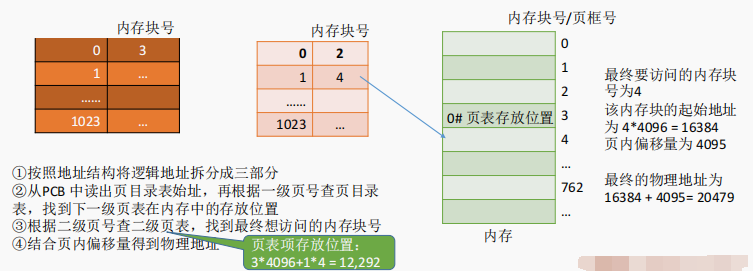

4.4 如何实现地址变换
4.5 如何解决单级页表的问题？
4.6 需要注意的几个细节
- 若分为两级页表后，页表依然很长，则可以采用更多级页表，一般来说
各级页表的大小不能超过一个页面

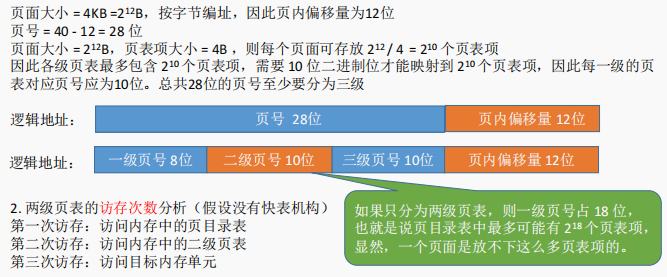

例：某系统按字节编址，采用 40 位逻辑地址，页面大小为 4KB，页表项大小为 4B，假设采用纯页式存储，则要采用（）级页表，页内偏移量为（）位？

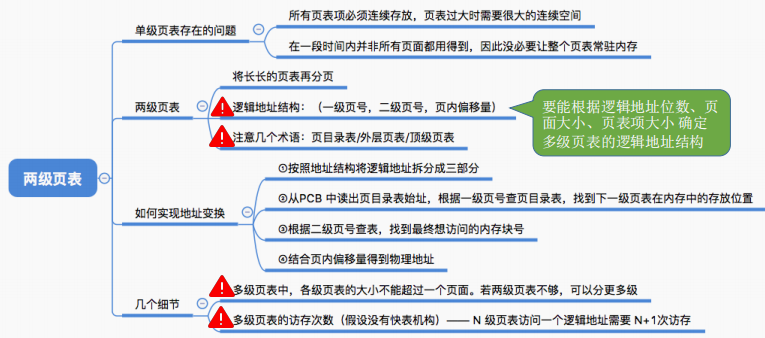

4.7 知识回顾与重要考点

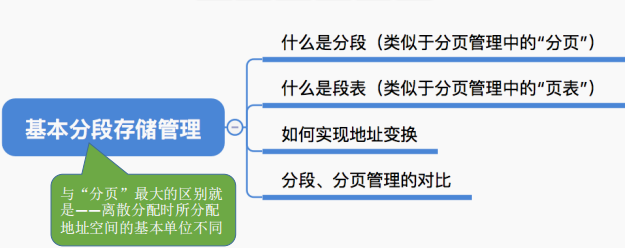

5. 基本分段存储管理方式
5.1 分段

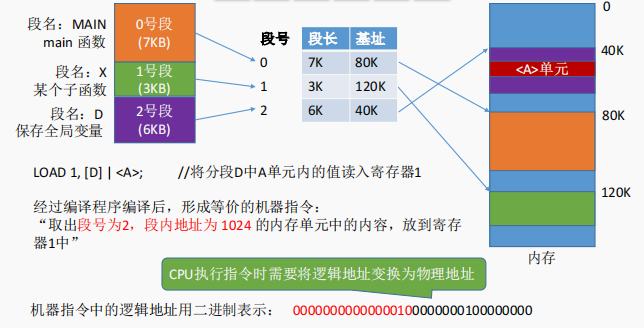

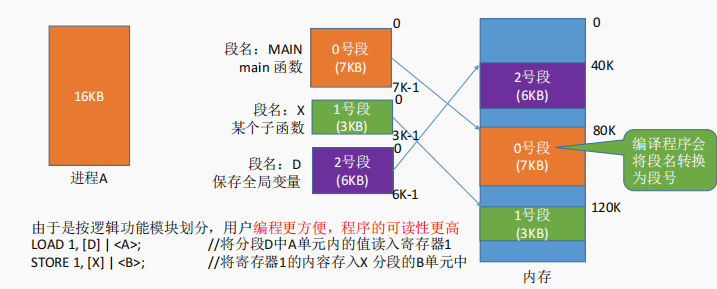

进程的地址空间：按照程序自身的逻辑关系划分为若干个段，每个段都有一个段名（在低级语言中，程序员使用段名来编程），每段从0开始编址
内存分配规则：以段为单位进行分配，每个段在内存中占据连续空间，但各段之间可以不相邻。

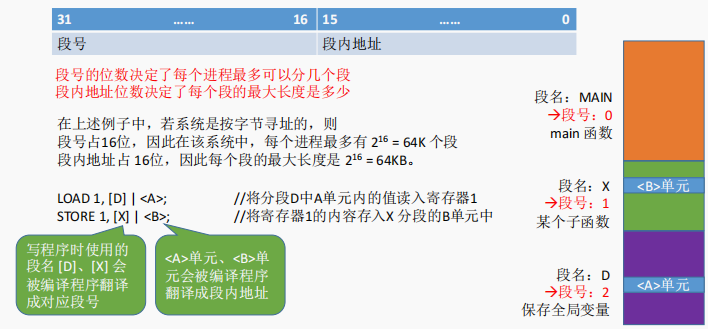

分段系统的逻辑地址结构由段号（段名）和段内地址（段内偏移量）所组成。如：

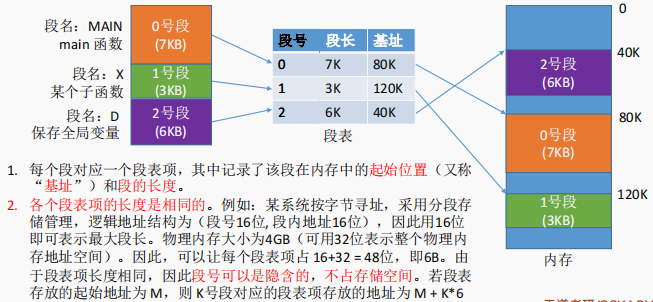

问题：程序分多个段，各段离散地装入内存，为了保证程序能正常运行，就必须能从物理内存中找到各个逻辑段的存放位置。为此，需为每个进程建立一张段映射表，简称“段表”。

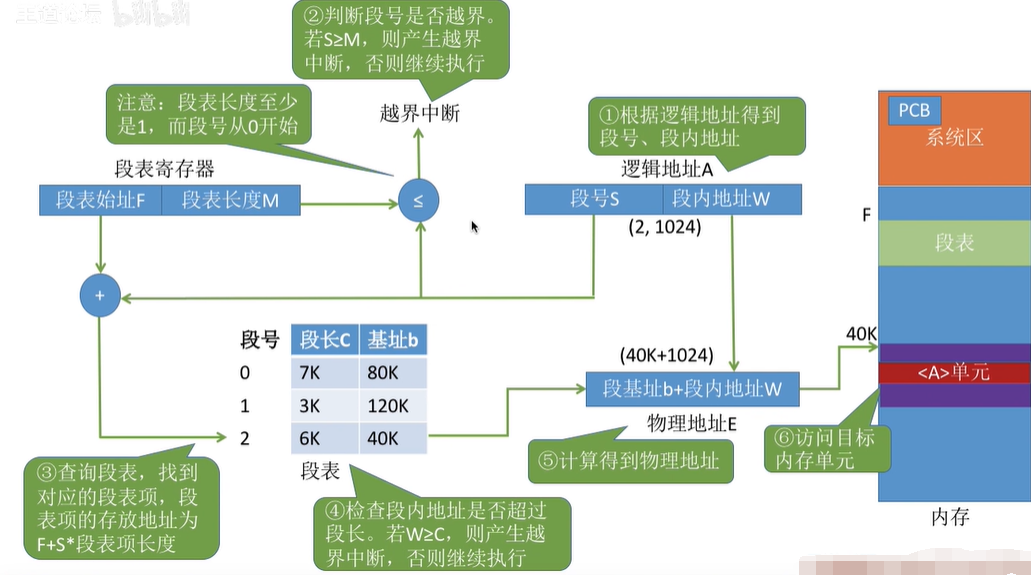

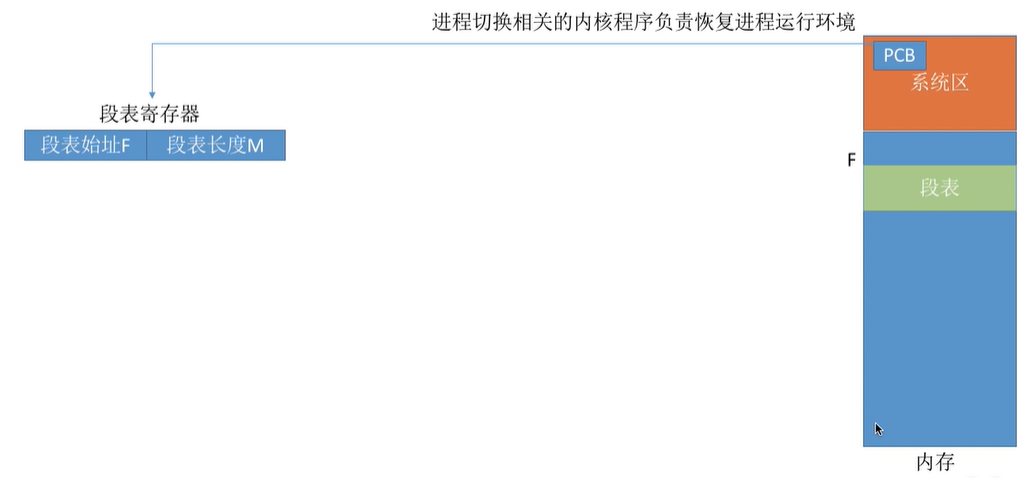

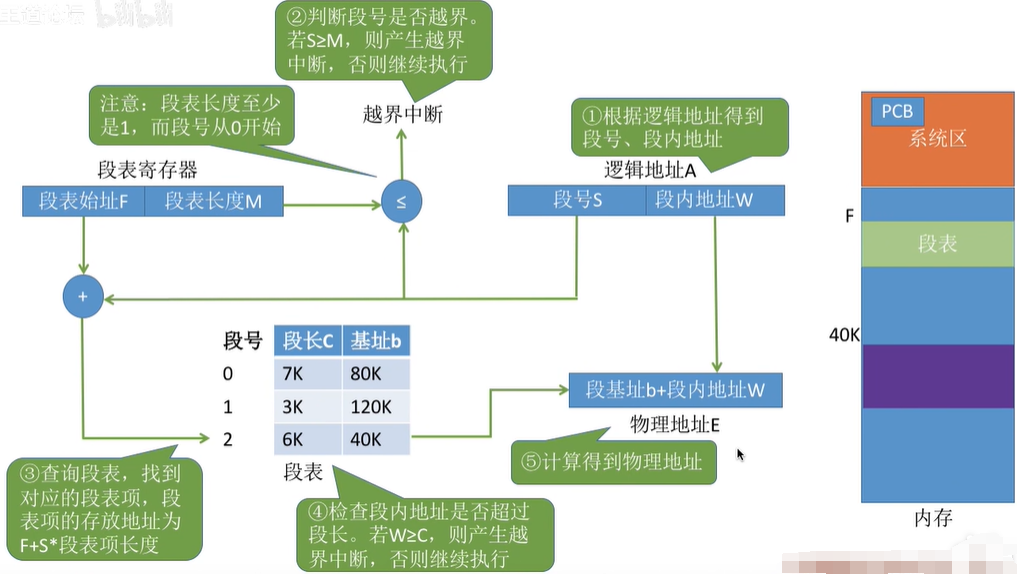

5.2 地址变换

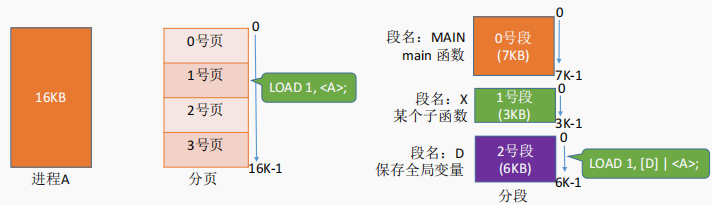

5.3 分段、分页管理的对比
页是信息的物理单位。分页的主要目的是为了实现离散分配，提高内存利用率。分页仅仅是系统管理上的需要，完全是系统行为，对用户是不可见的。
段是信息的逻辑单位。分段的主要目的是更好地满足用户需求。一个段通常包含着一组属于一个逻辑模块的信息。分段对用户是可见的，用户编程时需要显式地给出段名。
页的大小固定且由系统决定。段的长度却不固定，决定于用户编写的程序。
分页的用户进程地址空间是一维的，程序员只需给出一个记忆符即可表示一个地址。
分段的用户进程地址空间是二维的，程序员在标识一个地址时，既要给出段名，也要给出段内地址。
页是信息的物理单位。分页的主要目的是为了实现离散分配，提高内存利用率。分页仅仅是系统管理上的需要，完全是系统行为，对用户是不可见的。
段是信息的逻辑单位。分页的主要目的是更好地满足用户需求。一个段通常包含着一组属于一个逻辑模块的信息。分段对用户是可见的，用户编程时需要显式地给出段名。
页的大小固定且由系统决定。段的长度却不固定，决定于用户编写的程序。
分页的用户进程地址空间是一维的，程序员只需给出一个记忆符即可表示一个地址。
分段的用户进程地址空间是二维的，程序员在标识一个地址时，既要给出段名，也要给出段内地址。

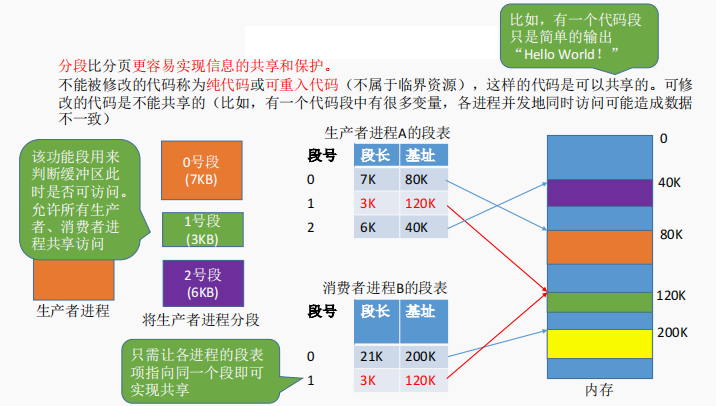

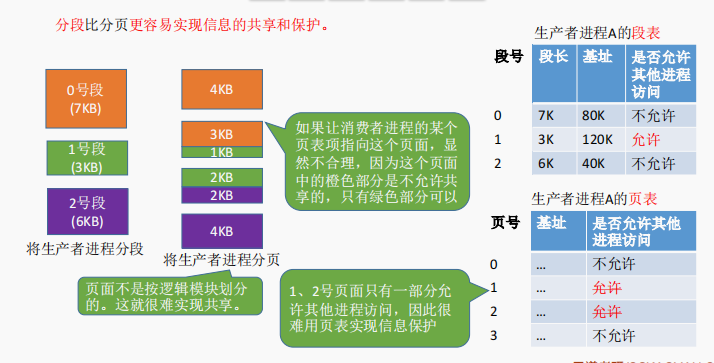

分段比分页更容易实现信息的共享和保护。不能被修改的代码称为纯代码或可重入代码（不属于临界资源），这样的代码是可以共享的。可修改的代码是不能共享的
访问一个逻辑地址需要几次访存？
分页（单级页表）：第一次访存——查内存中的页表，第二次访存——访问目标内存单元。总共两次访存
分段：第一次访存——查内存中的段表，第二次访存——访问目标内存单元。总共两次访存
与分页系统类似，分段系统中也可以引入快表机构，将近期访问过的段表项放到快表中，这样可以少一次访问，加快地址变换速度

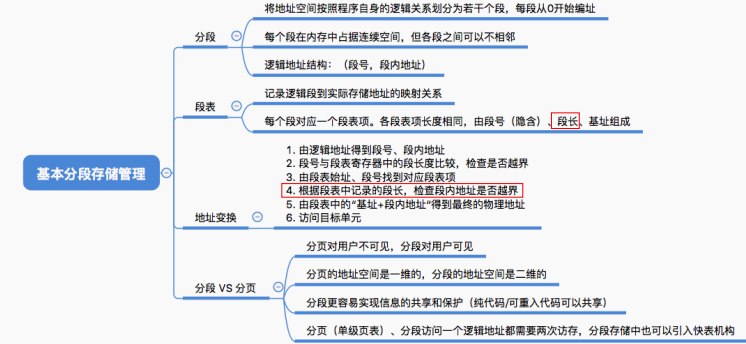

5.3 总结

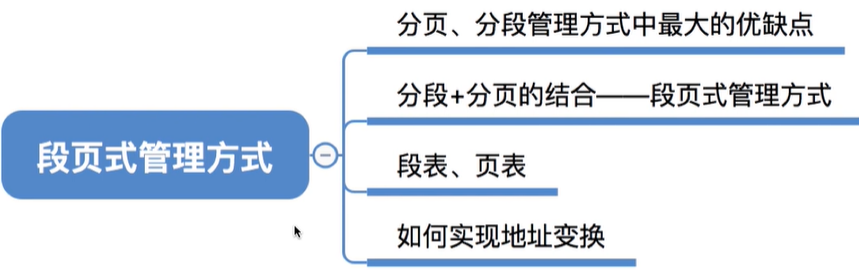

6. 段页式管理方式

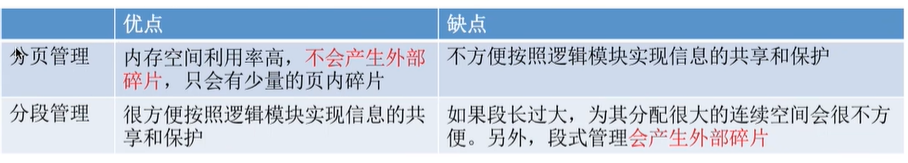

6.1分页、分段的优缺点分析
分段管理中产生的外部碎片也可以用“紧凑”来解决，只是需要付出较大的时间代价

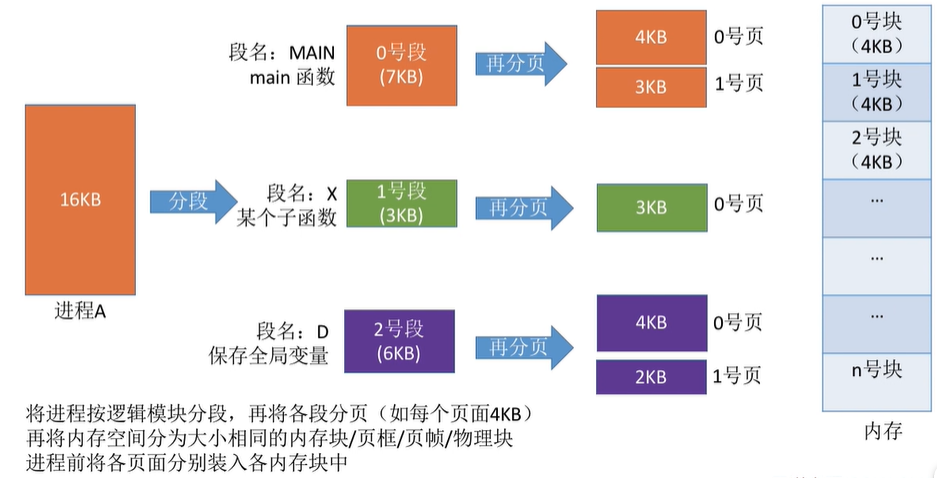

6.2 分段+分页=段页式管理

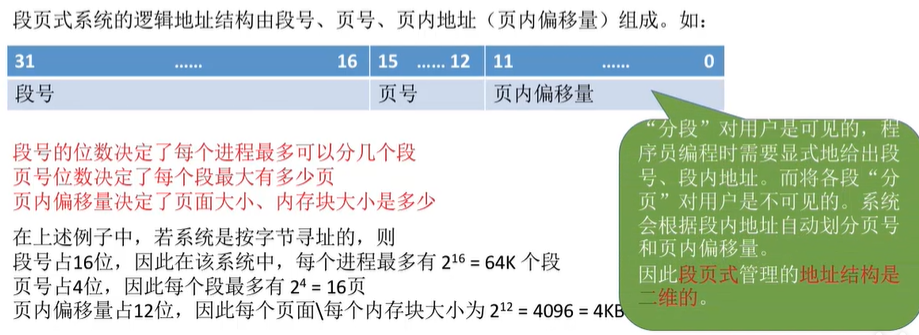

6.3 段页式管理的逻辑地址结构
分段系统的逻辑地址结构由段号和段内地址（段内偏移量）组成。如:

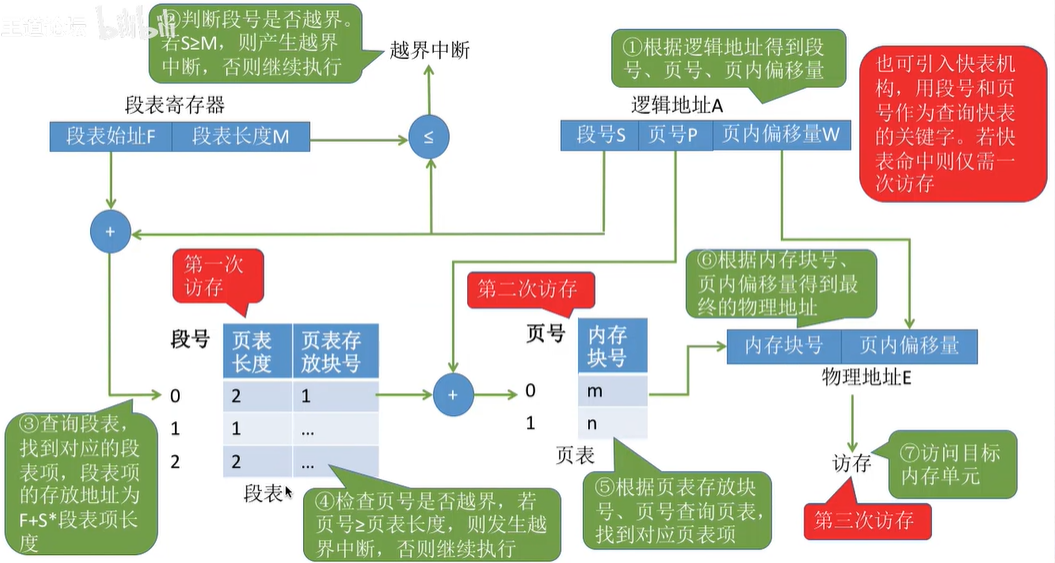

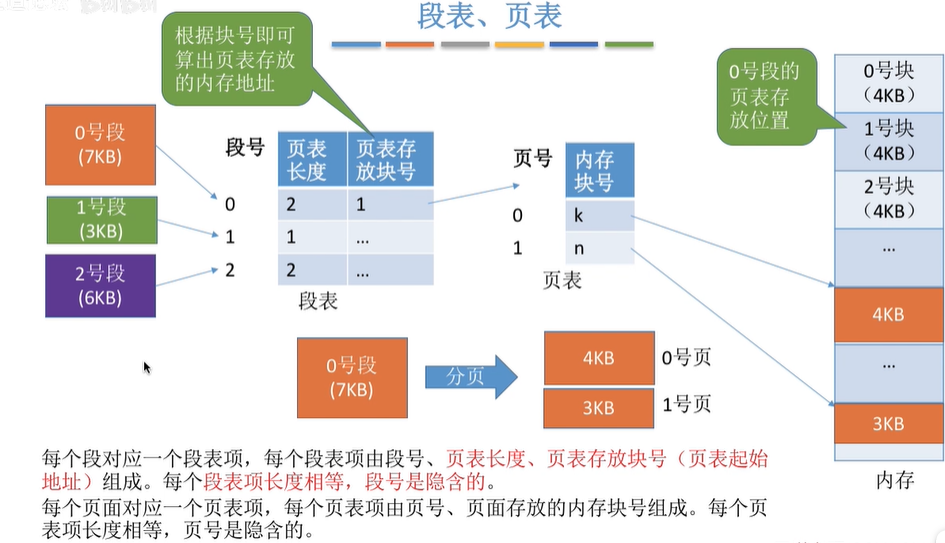

6.4 段表，页表

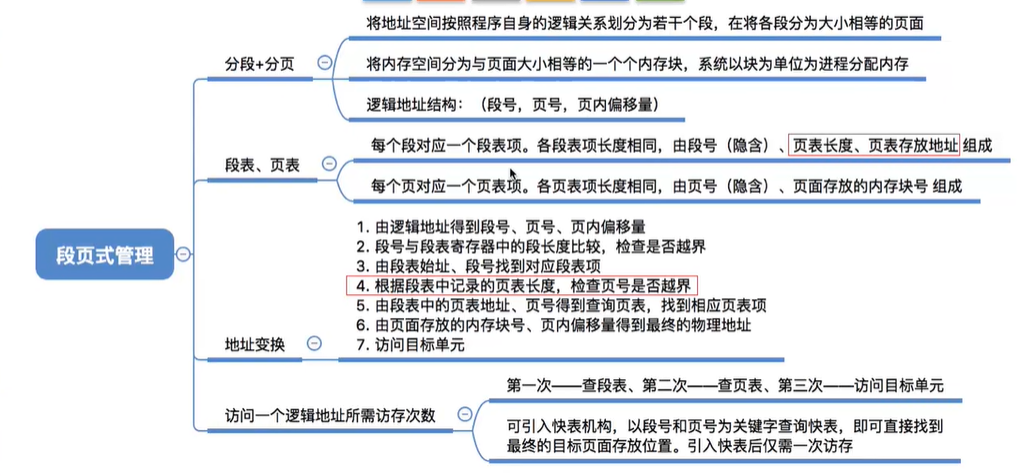

总结
