详解形态学图像处理

形态学数字图像处理（Mathematical Morphology in Digital Image Processing）是一种基于集合论、拓扑学和格论的图像处理技术，主要用于分析和处理图像中的形状和结构。形态学操作通过定义结构元素（Structuring Element）与图像进行交互，从而提取、修改或分析图像中的几何特征。它在图像分割、边缘检测、噪声去除、形状分析等领域有广泛应用。

---

1. 基本概念

1.1 结构元素（Structuring Element）

• 结构元素是形态学操作的核心工具，通常是一个小的二值图像（矩阵），用于探测图像中的特定形状或结构。
• 结构元素的形状和大小可以根据需求定义，常见的有矩形、圆形、十字形等。
• 结构元素通常有一个原点（中心点），用于与图像中的像素对齐。

1.2 二值图像与灰度图像

• 二值图像：像素值只有 0（背景）和 1（前景）。
• 灰度图像：像素值为灰度级别（0-255）。

形态学操作可以应用于二值图像和灰度图像，但其定义和效果有所不同。

---

2. 基本形态学操作

2.1 腐蚀（Erosion）

• 定义：腐蚀操作通过结构元素“侵蚀”图像中的前景区域，使前景区域缩小。
• 效果：
  • 去除小的前景物体。
  • 分离连接的前景区域。
  • 平滑物体边界。

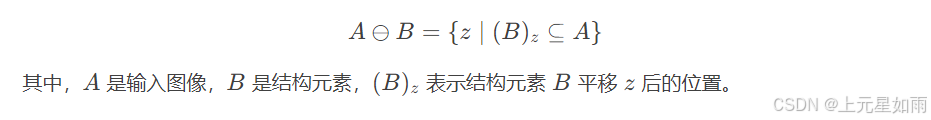

• 公式：


2.2 膨胀（Dilation）

• 定义：膨胀操作通过结构元素“扩展”图像中的前景区域，使前景区域扩大。
• 效果：
  • 填充前景物体中的小孔。
  • 连接接近的前景区域。
  • 平滑物体边界。

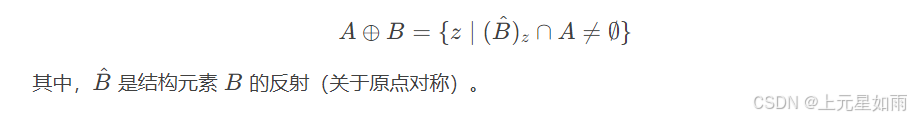

• 公式：


2.3 开运算（Opening）

• 定义：先腐蚀后膨胀。
• 效果：
  • 去除小的前景物体。
  • 平滑物体边界，同时保持物体大小和形状基本不变。
• 公式：


2.4 闭运算（Closing）

• 定义：先膨胀后腐蚀。
• 效果：
  • 填充前景物体中的小孔。
  • 连接接近的前景区域，同时保持物体大小和形状基本不变。
• 公式：


3. 形态学操作的扩展

3.1 击中击不中变换（Hit-or-Miss Transform）

• 定义：用于检测图像中特定的形状或模式。

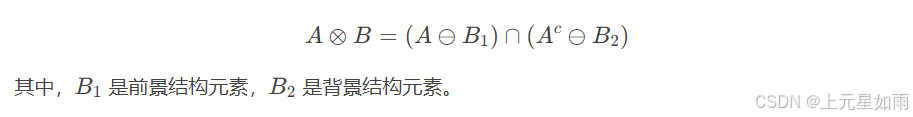

• 公式：


4. 形态学操作的应用

4.1 图像去噪

• 使用开运算去除小的噪声点。
• 使用闭运算填充小的孔洞。

4.2 图像分割

• 通过形态学梯度提取物体边界。
• 使用分水岭算法结合形态学操作进行图像分割。

4.3 形状分析

• 使用击中击不中变换检测特定形状。
• 通过腐蚀和膨胀提取物体的骨架或边界。

4.4 目标检测

• 使用形态学操作分离连接的目标区域。
• 通过顶帽变换增强目标区域。

---

5. 形态学操作的实现工具

• OpenCV：提供了腐蚀、膨胀、开运算、闭运算等形态学操作的函数。
• MATLAB：提供了 imerode、imdilate、imopen、imclose 等函数。
• Halcon：提供了丰富的形态学操作工具，支持复杂形状分析。

---

总结

形态学数字图像处理是一种强大的工具，能够有效地处理和分析图像中的形状和结构。通过腐蚀、膨胀、开运算、闭运算等基本操作，可以实现去噪、分割、边缘检测、形状分析等多种任务。结合扩展操作（如形态学梯度、顶帽变换等），可以进一步解决复杂的图像处理问题。形态学操作在工业检测、医学影像、计算机视觉等领域有广泛的应用。
