双轴按键摇杆+STM32+51单片机+(小马达)直流电机

于 2023-05-24 12:49:49 发布
阅读量1.7k 收藏 30
点赞数 5
分类专栏： 51+STM32工程 文章标签： 51单片机 嵌入式硬件 stm32 目标检测 c语言
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_57234300/article/details/130838676
版权

非专业，但对嵌入式微控制器以及01感到些许兴趣，特学习一番。

文章目录

目录

文章目录

前言

一、硬件接线

二、实现效果

三、步骤

1.两个软件分别写程序

2.51程序

3.STM32的程序：

4.源链接

啥

前言

  1.  于51之后，最近学习STM32（stm32f103c8单片机最小系统板）。
  2. 写下这篇文章，记录学过的一些东西。
  3. 本章主要结合内容： 按键开关、双轴摇杆模块的ADC模数转换、输出PWM到51开发板步进电机模块控制小马达、STM32与51串口通信发送信息、OLED显示屏 ...
  4. 由于缺少电机驱动模块，恰好利用51开发板上的步进电机模块，同时实现串口通信就可以在51上的数码管或者LCD1602显示屏显示更多变量信息。

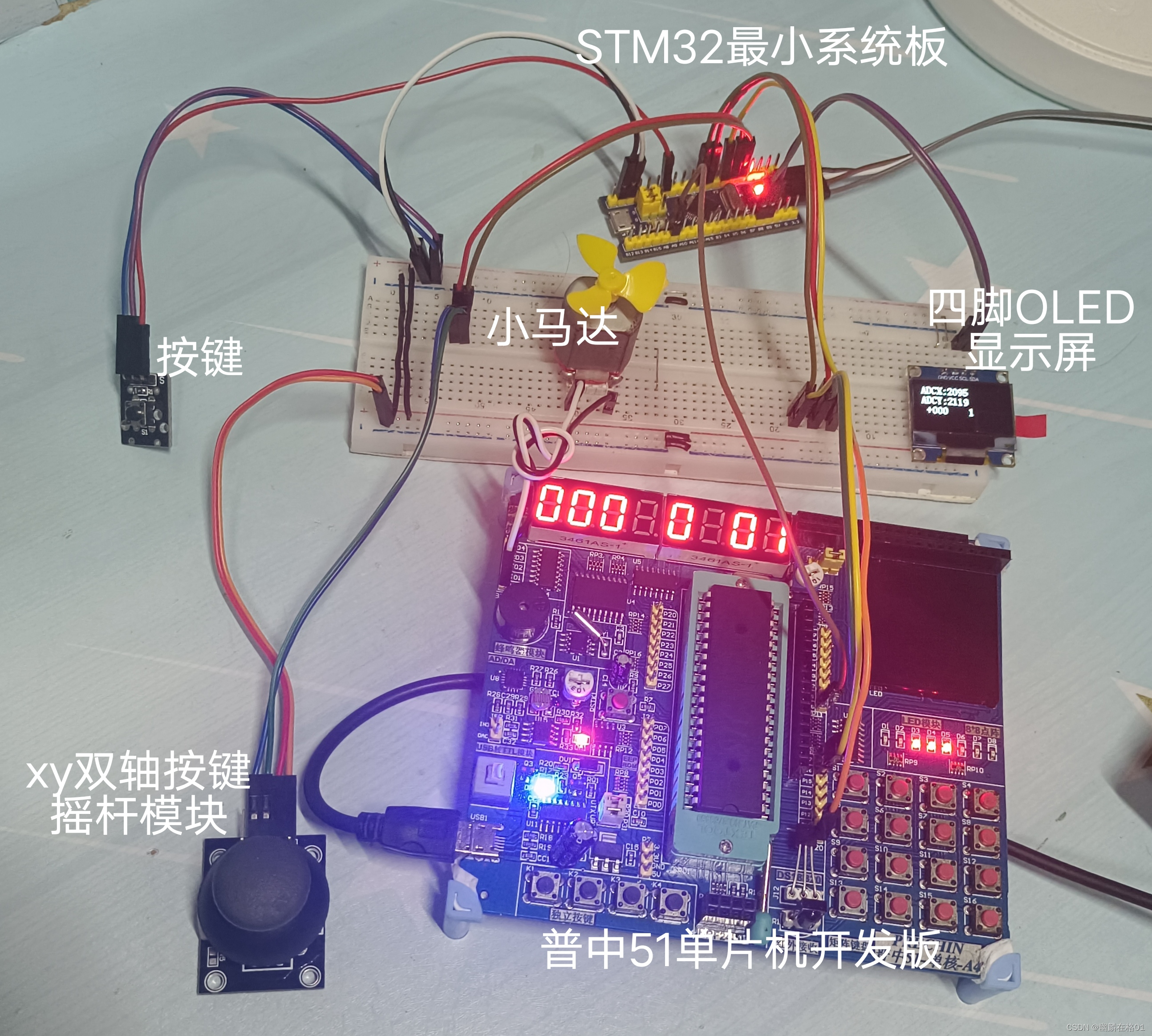

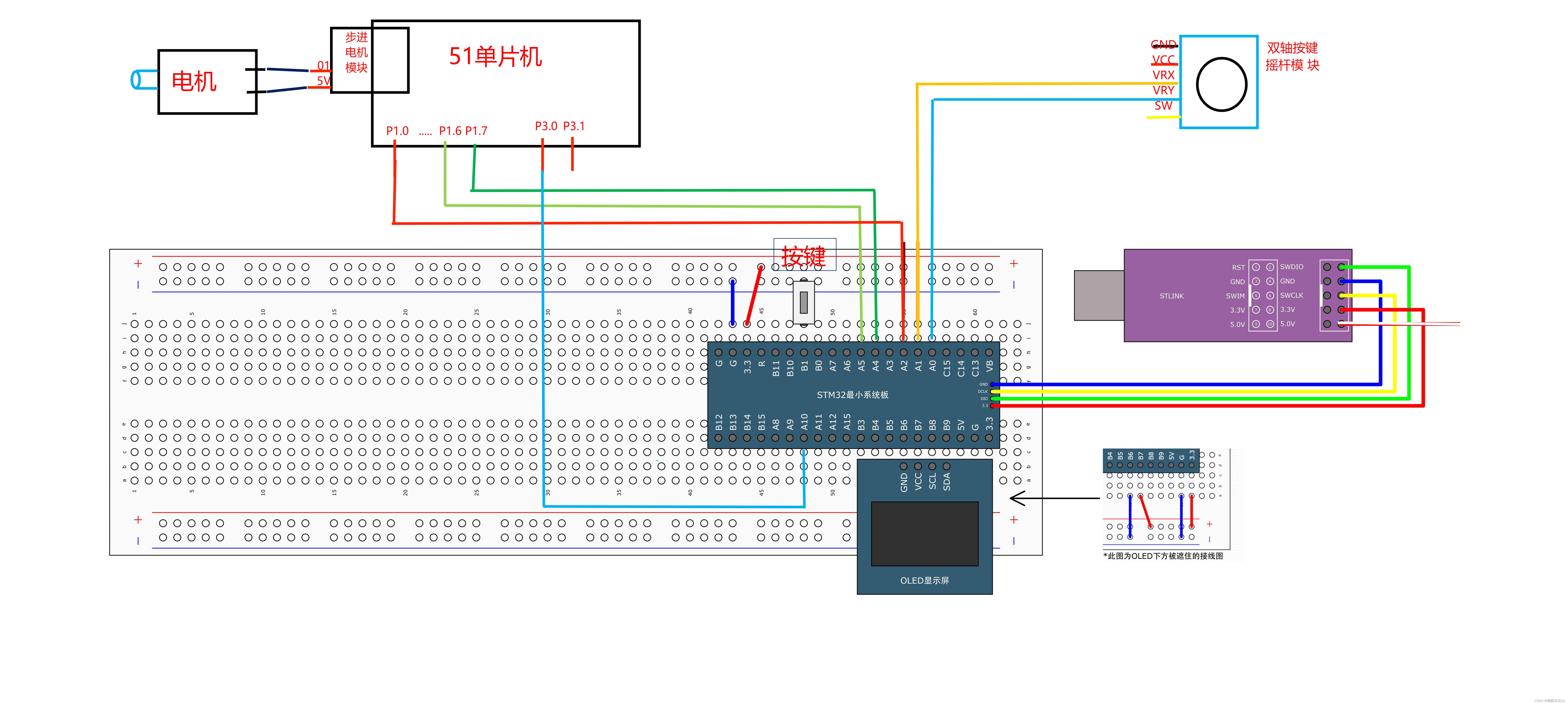

一、硬件接线

二、实现效果

  • 视频：  由于摇杆模块精度问题，模量变化太快，实验不太理想。

    STM32与51开发板电机驱动+PWM+串口通信

三、步骤

1.两个软件分别写程序

STM32使用的库函数编程，可以到B站找大佬视频学习和理解，在此不加以解释。明白这些存在，运用这些功能，乐哉乐哉。

  • Keil5 C51软件——51单片机
  • Keil5 MDK软件——STM32

2.51程序

  1. main.c ：51开发板主要就接收来自STM32的串口数据（速度显示在1/2/3数码管）。而P1^0到P1^4已经与步进电机模块连接，直接在P1^0脚上输入PWM就可以了，这里电机的一端接01引脚，另一端接5V引脚（因为驱动能力问题电机一端必须要以5V供电，这就导致无法软件改变正反转，只有调速效果了），不过通过P1^6和P1^7两个引脚接正反转信号，在数码管上显示也足以判断。
    #include <REGX52.H>
#include "Delay.h"
#include "Nixie.h"
#include "UART.H"

sbit PWM=P1^0;
sbit AIN1=P1^6;
sbit AIN2=P1^7;

unsigned char Information;

void main()
{
	UART_INT1_Init();
	while(1)
	{
		Nixie(5,PWM);   //第五数码管:PWM输入变化显示
		Nixie(7,AIN1);  //第七数码管:正反转判断1显示
		Nixie(8,AIN2);  //第八数码管:正反转判断2显示

		Nixie(1,Information/100);      //一：速度百位
		Nixie(2,(Information%100)/10); //二：速度十位
		Nixie(3,(Information%100)%10); //三：速度个位
	}
}

/**
  *  @brief  串口中断服务程序（当STM32发送数据过来，INT1脚有高电平，"RI=0"且产生串口中断，51单片机开始接收数据读到(SBUF)接收缓冲寄存器）
  *  @param  无参数
  *  @retval 无返回值
  *  @danger 类型
* */
void UART_Routine() interrupt 4    //+串口中断号
{
	if(RI==1)   //如果接受完毕
	{
		Information = SBUF;
		RI=0;      //必须清零
	}
}

  2. Uart.h ：P3_0脚接收串口数据，P3^1脚串口发送。
#include <REGX52.H>

/**
  *  @brief  对串口初始化，串口传输“波特率”=4800bps，@12.00MHz
  *  @param  无输入参数
  *  @retval 无返回值
  *  @danger 单片机发送得和PC端接收到的数据不一样，最有可能是波特率设置的误差所造成
             UART通信传输的是HEX模式（即字符对应的ASC2码值）。
  */
void UART_INT1_Init(void)
{
	SCON = 0x50;   //(SCON)串行控制寄存器:0101 0000 ,
	               //（SM0=0,SM1=1:工作方式一，REN位=1:允许串行口接受数据）
	PCON |= 0x80;    //(PCON)波特率选择寄存器:1000 0000 , (使用串行通信方式1的波特率)波特率加倍

	TMOD &= 0x0F;   //(TMOD)定/计器工作模式寄存器:0000 xxxx，（该“与运算”不影响“定/计器0”的模式）
	                //把“定/计器1”用做定时模式工作，且只有INT1(P3.3)脚为高及TR1为1时才打开“定/计器1”
	TMOD |= 0x20;   //(TMOD)定/计器工作模式寄存器:0010 xxxx，(该“或运算”不影响“定/计器0”的状态)，
	                //设置“定/计器1”为(定时)工作模式2，（M1=1,M0=0）8位自动重装载定时器，定时溢出时TH1的值自动重装入TL1里面。

	TL1 = 0xF4;    //设置了定时的初值
	TH1 = 0xF4;    //设置定时重装值，根据所需要的“波特率”计数

	ET1 = 0;     //禁止定时器T1中断
	TR1 = 1;     //定时器T1开始计时要素之一，另外还要等INT1脚为高电平

//------------串口接收时设置，允许串口中断且还要注意SCON串行寄存器得REN位也要置1，两个通信设备之间波特率设置没问题，就可以实现数据传输。
	EA = 1;
	ES = 1;
}

/**
  *  @brief  从INT1脚开始串口发送一个字节数据函数（将数据写到(SBUF)发送缓冲寄存器，共其他设备读取）
  *  @param  要发送的一个字节（8位）
  *  @retval 无返回值
  *  @danger 类型
  */
void UART_INT1_SendByte(unsigned char Byte)
{
	SBUF=Byte;      //_写数据（1字节=8个位）到(SBUF)缓存器
	while(TI==0) ;  //"TI"发送中断请求位表示检测是否发送完毕，(TI==1时)发送完退出循环
	TI=0;           //每次发送完一字节后，"TI"位必须软件清0，以准备重新装填发送
}

/**
  *  @brief  发送一串字符数据函数（字符串循环将串分成单个字节放到SBUF寄存器）
  *  @param  要发送的字符串首地址
  *  @retval 无返回值
  *  @danger 地址参数
  */
void UART_INT1_SendString(unsigned char *str)
{
	while(*str != '\0')
		{
			UART_INT1_SendByte(*str);
			str++;
		}
}

3.STM32的程序：

  1. main.c ：   获取双轴按键摇杆XY轴的AD信号，这里只用Y轴控制电机。用独立按键至状态开启，则在摇杆向y轴摇动杆时速度(Speed)大小与捕获到AD量的关系见程序。    调用Motor的函数传入速度值改变输出的PWM。       OLED显示屏：1行、显示X轴ADC量；2行、显示Y轴ADC量；3行、显示正/反转Speed值 与 开启/关闭。      最后，结果将Speed值修正通过串口发送给51单片机。

    #include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "OLED.h"
#include "YGADC.h"
#include "SERIAL.h"
#include "Motor.h"
#include "Key.h"

uint16_t ADCXvalue ,ADCYvalue; //X，Y变量
uint8_t KeyNum,on_of ;   //按键，开关变量
int8_t Speed,SendSpeed;   //速度档，串口发送速度变量

int main(void)
{
	OLED_Init();  //初始化OLED显示屏
	ACD_Init();   //初始化摇杆模块ADC转换
	Serial_Init();//初始化串口通信
	Motor_Init(); //初始化电机驱动
	Key_Init();   //初始化按键

//	Serial_SendString("Wellcome XY :\r\n");
	OLED_ShowString(1,1,"ADCX:");
	OLED_ShowString(2,1,"ADCY:");

	while(1)
	{
		ADCXvalue=ADC_Getvalue(ADC_Channel_0); //返回值是通道0
		ADCYvalue=ADC_Getvalue(ADC_Channel_1); //返回值是通道1

		OLED_ShowNum(1,6,ADCXvalue,4); //OLED显示值
		OLED_ShowNum(2,6,ADCYvalue,4);

		KeyNum = Key_GetNum();
		if (KeyNum == 1)      //如果按键按下，开启/关闭电机运动
		{
			on_of++;
			on_of %= 2;
		}
		if(on_of == 1)      //如果开启，将摇杆的模拟数字量分段，在每一段期间匹配一个决定电机速度的PWM
		{
			if(1900<=ADCYvalue && ADCYvalue<=2200)    //停止转动
				Speed = 0;
			else if(2200<ADCYvalue && ADCYvalue<=2560)  //正转
				Speed = 20;
			else if(2560<ADCYvalue && ADCYvalue<=2920)
				Speed = 40;
			else if(2920<ADCYvalue && ADCYvalue<=3280)
				Speed = 60;
			else if(3280<ADCYvalue && ADCYvalue<=3640)
				Speed = 80;
			else if(3640<ADCYvalue && ADCYvalue<=4100)
				Speed = 100;
			else if(1540<ADCYvalue && ADCYvalue<=1900)  //反转
				Speed = -20;
			else if(1180<ADCYvalue && ADCYvalue<=1540)
				Speed = -40;
			else if(820<ADCYvalue && ADCYvalue<=1180)
				Speed = -60;
			else if(160<ADCYvalue && ADCYvalue<=820)
				Speed = -80;
			else if(0<ADCYvalue && ADCYvalue<=160)
				Speed = -100;
		}

		Motor_SetSpeed(Speed);  //产生PWM输出
		OLED_ShowSignedNum(3, 2, Speed, 3);
		OLED_ShowNum(3, 10, on_of, 1);

		if(Speed > 0)  //if+else 保证串口发送速度参数为正数
			{SendSpeed = Speed;}
		else
			{SendSpeed = -Speed;}
		Serial_SendByte(SendSpeed);	  //串口发送
		Delay_ms(100);  //延时时间，决定着采样摇杆数据，以及串口发送的频率
	}
}

  2. Motor.c ：    电机速度(变量Speed)的正负值传入到CCR3,并由PA4和PA5脚（ 推挽输出）决定正反转。

    /******	（电机驱动）
*******PBA2总线 —— 开启时钟 GPIOA
*******输出脚：PA4 、PA5
*******
*******
*/

#include "stm32f10x.h"                  // Device header
#include "PWM.h"

void Motor_Init(void)
{
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);

	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_4 | GPIO_Pin_5;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);

	PWM_Init();
}

void Motor_SetSpeed(int8_t Speed) //正反转与速度大小
{
	if (Speed >= 0)
	{
		GPIO_SetBits(GPIOA, GPIO_Pin_4);
		GPIO_ResetBits(GPIOA, GPIO_Pin_5);
		PWM_SetCompare3(Speed);
	}
	else
	{
		GPIO_ResetBits(GPIOA, GPIO_Pin_4);
		GPIO_SetBits(GPIOA, GPIO_Pin_5);
		PWM_SetCompare3(-Speed);
	}
}

  3. PWM.c  ：    TIM2时钟通道3装载CCR3值，由PA2脚（复用推挽输出）产生PWM输出。

    /******	（PWM1输出）
*******PBA2总线 —— 开启时钟 TIM2、GPIOA
*******输出脚：PA2
*******
*******
*/

#include "stm32f10x.h"                  // Device header

void PWM_Init(void)
{
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2, ENABLE);
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);

	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_2;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);

	TIM_InternalClockConfig(TIM2);

	TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStructure;
	TIM_TimeBaseInitStructure.TIM_ClockDivision = TIM_CKD_DIV1;
	TIM_TimeBaseInitStructure.TIM_CounterMode = TIM_CounterMode_Up;
	TIM_TimeBaseInitStructure.TIM_Period = 100 - 1;		//ARR
	TIM_TimeBaseInitStructure.TIM_Prescaler = 36 - 1;	//PSC
	TIM_TimeBaseInitStructure.TIM_RepetitionCounter = 0;
	TIM_TimeBaseInit(TIM2, &TIM_TimeBaseInitStructure);

	TIM_OCInitTypeDef TIM_OCInitStructure;
	TIM_OCStructInit(&TIM_OCInitStructure);
	TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM1;
	TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_High;
	TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable;
	TIM_OCInitStructure.TIM_Pulse = 0;		//CCR
	TIM_OC3Init(TIM2, &TIM_OCInitStructure);

	TIM_Cmd(TIM2, ENABLE);
}

void PWM_SetCompare3(uint16_t Compare)
{
	TIM_SetCompare3(TIM2, Compare);
}

  4. YGADC.c ：摇杆模块ADC捕获程序，通过PA0和PA1脚(模拟输入)获取XY轴的模拟信号。

    /******	（XYZ摇杆模块/模数转换1）
*******PBA2总线 —— 开启时钟ADC1、GPIOA
******* 输入脚：PA0 、PA1
*******
*******
*/

#include "stm32f10x.h"                  // Device header

void ACD_Init(void)
{
	//配置时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1,ENABLE);//开启ADC的时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);//开启引脚GPIOA时钟

	RCC_ADCCLKConfig(RCC_PCLK2_Div6);//ADC分频器六分频  72/6=12hz
	//配置GPIOA
	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0|GPIO_Pin_1;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);

	//配置ADC结构体
	ADC_InitTypeDef ADC_Initstructure;
	ADC_Initstructure.ADC_Mode=ADC_Mode_Independent;     //模式配置 独立模式
	ADC_Initstructure.ADC_DataAlign=ADC_DataAlign_Right; //对其模式 右对齐
	ADC_Initstructure.ADC_ExternalTrigConv=ADC_ExternalTrigConv_None; //出发控制的触发源   不需要外部触发
	ADC_Initstructure.ADC_ContinuousConvMode=DISABLE;    //连续模式 enable 连续   disable  单次
	ADC_Initstructure.ADC_ScanConvMode=DISABLE;  //扫描模式 enable扫描模式   disable非扫描
	ADC_Initstructure.ADC_NbrOfChannel=1;      //指定规则组通道的数目

	ADC_Init(ADC1,&ADC_Initstructure);

	ADC_Cmd(ADC1,ENABLE); //ADC上电

	//校准
	ADC_ResetCalibration(ADC1);//复位校准
	while(ADC_GetResetCalibrationStatus(ADC1)==SET);//返回复位校准的状态  如果没完成就一直循环 复位后会清零
	ADC_StartCalibration(ADC1);//开始校准
	while(ADC_GetCalibrationStatus(ADC1)==SET);//校准是否完成，如果没完成就一直循环

}


uint16_t ADC_Getvalue(uint8_t ADC_Channel) //输入通道获取值
{
		//ADC通道配置  、输入通道可以获取值
	ADC_RegularChannelConfig(ADC1,ADC_Channel,1,ADC_SampleTime_55Cycles5);//在序列1写入通道0  时间55.5个ADC时间

	ADC_SoftwareStartConvCmd(ADC1,ENABLE);//软件触发转换
	while(ADC_GetFlagStatus(ADC1,ADC_FLAG_EOC)==RESET);//获取标志位状态  规则组转换完成标志位   0转换未完成  1	转换完成
	return ADC_GetConversionValue(ADC1);
}

  5. Key.c：按键开关，PB1脚（上拉输入）得到开关信号吧。

    /******	（按键）
*******PBA2总线 —— 开启时钟 GPIOB
******* 输入脚：PB1
*******
*******
*/

#include "stm32f10x.h"                  // Device header
#include "Delay.h"

/*****************************************************
*********函数：初始化PB1按键的读取端口**********
*********返回值：无
******************************************************/
void Key_Init(void)
{
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);

	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU; //上拉输入
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_1;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

	GPIO_Init(GPIOB,&GPIO_InitStructure);
}

/************************************************
***************函数：获取按键的状态********************
***************返回值：相应按键变化（按下PB1返回：1 ）
************************************************/
uint8_t Key_GetNum(void)
{
	uint8_t KeyNum = 0;
	if(GPIO_ReadInputDataBit(GPIOB,GPIO_Pin_1) == 0)
	{
		Delay_ms(20);
		while(GPIO_ReadInputDataBit(GPIOB,GPIO_Pin_1) == 0);
		Delay_ms(20);
		KeyNum = 1;
	}
	return KeyNum;
}

  6. Serials.c ：串口通信(可发送可接收)。PA9脚发送（复用推挽输出）PA10接收数据（上拉输入）

    /******	（串口通信1）
*******PBA2总线 —— 开启时钟USART1、GPIOA
*******输出脚Tx：PA9   读入脚Rx：PA10
*******
*******
*/

#include "stm32f10x.h"  // Device header
#include <stdio.h>   //printf()
#include <stdarg.h>  //sprintf()

/****为串口中断产出的变量*****/
uint8_t serial_RxData;
uint8_t serial_RxFlag;

void Serial_Init(void)
{
	//开启时钟：打开USART(1/2)和GPIOx(A/B/C)
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1, ENABLE);  //开启USART1的时钟（总线APB2上）
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);   //开启GPIOA的时钟（TX1与RX1分在PA9与PA10脚）

	//GPIO初始化: TX配置复用输出，RX配置输入
	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP; //对于TX脚是外设输出脚所以配复用推挽输出。RX脚是外设数据输入脚所以配输入模式
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;  //TX脚
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);

	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU; //对于RX脚是外设输入脚（IPD浮空输入或者IPU上拉输入）。
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;  //RX脚
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);

	//配置USART: 一个结构体包含所需参数。
	USART_InitTypeDef USART_InitStructure;
	USART_InitStructure.USART_BaudRate = 4800;  //波特率
	USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;  //硬件流控制（不使用、只用CTS、只用RTS或者CTS、RST都用）
	USART_InitStructure.USART_Mode = USART_Mode_Tx | USART_Mode_Rx; //模式：发送功能_TX 或 接收功能_RX
	USART_InitStructure.USART_Parity = USART_Parity_No;  //校验位（No无校验、Odd奇校验、Even偶校验）
	USART_InitStructure.USART_StopBits = USART_StopBits_1; //停止位（1、1.5、2）
	USART_InitStructure.USART_WordLength = USART_WordLength_8b;  //字长：（8位/9位）
	USART_Init(USART1, &USART_InitStructure);
	//使能命令以后就可以直接（发送）和（查询接收）。(接收两种：1、主函数不断查询判断RXNE标志位；2、需另设中断)。

	//接收：中断方式
	USART_ITConfig(USART1,USART_IT_RXNE,ENABLE); //RXNE标志位、使能
	/******RXNE置1，串口可以开始申请中断************/
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);
	NVIC_InitTypeDef NVIC_InitStrruct;
	NVIC_InitStrruct.NVIC_IRQChannel = USART1_IRQn;        //中断通道
	NVIC_InitStrruct.NVIC_IRQChannelCmd = ENABLE;          //使能
	NVIC_InitStrruct.NVIC_IRQChannelPreemptionPriority = 1; //优先级
	NVIC_InitStrruct.NVIC_IRQChannelSubPriority = 1;        // ···
	NVIC_Init(&NVIC_InitStrruct);

	USART_Cmd(USART1, ENABLE);
}


//发送一个字节（8位）
void Serial_SendByte(uint8_t Byte)
{
	USART_SendData(USART1, Byte);  //传送数据，写到TDR >>转移到移位寄存器
	while (USART_GetFlagStatus(USART1, USART_FLAG_TXE) == RESET);  //等待 TXE标志位置1（下次会自动清零）
}

//发送数组（首地址、长度(16位或者32位)）
void Serial_SendArray(uint8_t *Array, uint16_t Length)
{
	uint16_t i;
	for (i = 0; i < Length; i ++)
	{
		Serial_SendByte(Array[i]); //依次发送数组的每一项
	}
}

//发送字符串（char类型字符串首地址）
void Serial_SendString(char *String)
{
	uint8_t i;
	for (i = 0; String[i] != '\0'; i ++)
	{
		Serial_SendByte(String[i]);
	}
}

//数字取余运算（10、次数）
//返回值：余数
uint32_t Serial_Pow(uint32_t X, uint32_t Y)
{
	uint32_t Result = 1;
	while (Y --)
	{
		Result *= X;
	}
	return Result;
}


//发送字符串形式的数字（数值、长度）
void Serial_SendNumber(uint32_t Number, uint8_t Length)
{
	uint8_t i;
	for (i = 0; i < Length; i ++)
	{
		Serial_SendByte(Number / Serial_Pow(10, Length - i - 1) % 10 + '0'); //传送取余数
	}
}

//printf()打印函数的原型(单串口)
//调用形式：printf("%d",变量);
int fputc(int ch, FILE *f)
{
	Serial_SendByte(ch); //重印象到TX脚输出
	return ch;
}

//一次多个参数输出
//(格式化字符串、可变量参数x表)
void Serial_Printf(char *format, ...)
{
	char String[100];
	va_list arg;                   //定义参数列表变量
	va_start(arg, format);         //从format接收放在arg里
	vsprintf(String, format, arg); //（打印位置、格式化字符串、参数表）
	va_end(arg);                   //释放参数表
	Serial_SendString(String);     //发送
}

//读到后自动清零
uint8_t Serial_GetRxFlag(void)
{
	if(serial_RxFlag == 1)
	{
		serial_RxFlag = 0;
		return 1;          //子函数执行一个return就退出
	}
	return 0;
}

//封装变量
uint8_t Serial_GetRxData(void)
{
	return serial_RxData ;
}

//串口中断服务函数
void USART1_IRQHandler(void)
{
	if(USART_GetFlagStatus(USART1,USART_IT_RXNE) == SET)
	{
		serial_RxData = USART_ReceiveData(USART1);
		serial_RxFlag = 1;
		USART_ClearITPendingBit(USART1,USART_IT_RXNE);
	}
}

  7. OLED.h：OLED显示屏得相关函数。

    #ifndef __OLED_H
#define __OLED_H

void OLED_Init(void);    //初始化OLED
void OLED_Clear(void);   //清屏
void OLED_ShowChar(uint8_t Line, uint8_t Column, char Char);      //显示一个字符
void OLED_ShowString(uint8_t Line, uint8_t Column, char *String); //显示字符串
void OLED_ShowNum(uint8_t Line, uint8_t Column, uint32_t Number, uint8_t Length);      //显示数字
void OLED_ShowSignedNum(uint8_t Line, uint8_t Column, int32_t Number, uint8_t Length); //显示带符号数字
void OLED_ShowHexNum(uint8_t Line, uint8_t Column, uint32_t Number, uint8_t Length);   //显示十六进制数
void OLED_ShowBinNum(uint8_t Line, uint8_t Column, uint32_t Number, uint8_t Length);   //显示二进制数

#endif

4.源链接

51源程序与32源程序

链接：https://pan.baidu.com/s/1UIiPXW8kY37truW2c5Sbeg?pwd=3251
提取码：3251

啥

因兴趣而学习，简单了解电子世界。虽不是大项目，通过独立小小实验还是明白嵌入式微控器的运作原理。

拿上STM32引脚定义表与参考手册，方可琢透一二。

链接：https://pan.baidu.com/s/1i1oX7ntdjK0oj9A8VgoazQ?pwd=3251
提取码：3251

幽麟在格01
关注
  • 5
    点赞
  • 踩
  • 30
    收藏
    觉得还不错? 一键收藏
  • 2
    评论
专栏目录
评论 2
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
