基于AT89C51单片机的抢答器的设计

最新推荐文章于 2024-04-15 21:54:49 发布
最新推荐文章于 2024-04-15 21:54:49 发布
阅读量1.9w 收藏 424
点赞数 57
文章标签： 单片机 stm32
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_57260499/article/details/120241817
版权

基于AT89C51单片机设计制作一个抢答器，具体要求如下：

  1. 设计一个智力竞赛抢答器，可同时共8名选手参加比赛，编号为1、2、3、4、5、6、7、8，各用一个按键。
  2. 用一个按键作为主持人总开关，用来控制系统的清零和抢答的开始。
  3. 抢答器开始后，数码管开始10秒倒计时，若有选手按动抢答按钮，在LED数码管上显示选手的编号，同时灯亮且伴随声音提示；倒计时完成后，选手不能再抢答；有人抢答成功后，要禁止其他选手抢答，同时开始显示60秒回答时间倒计时提示；最先抢答选手的编号一直保留到主持人将系统清零。

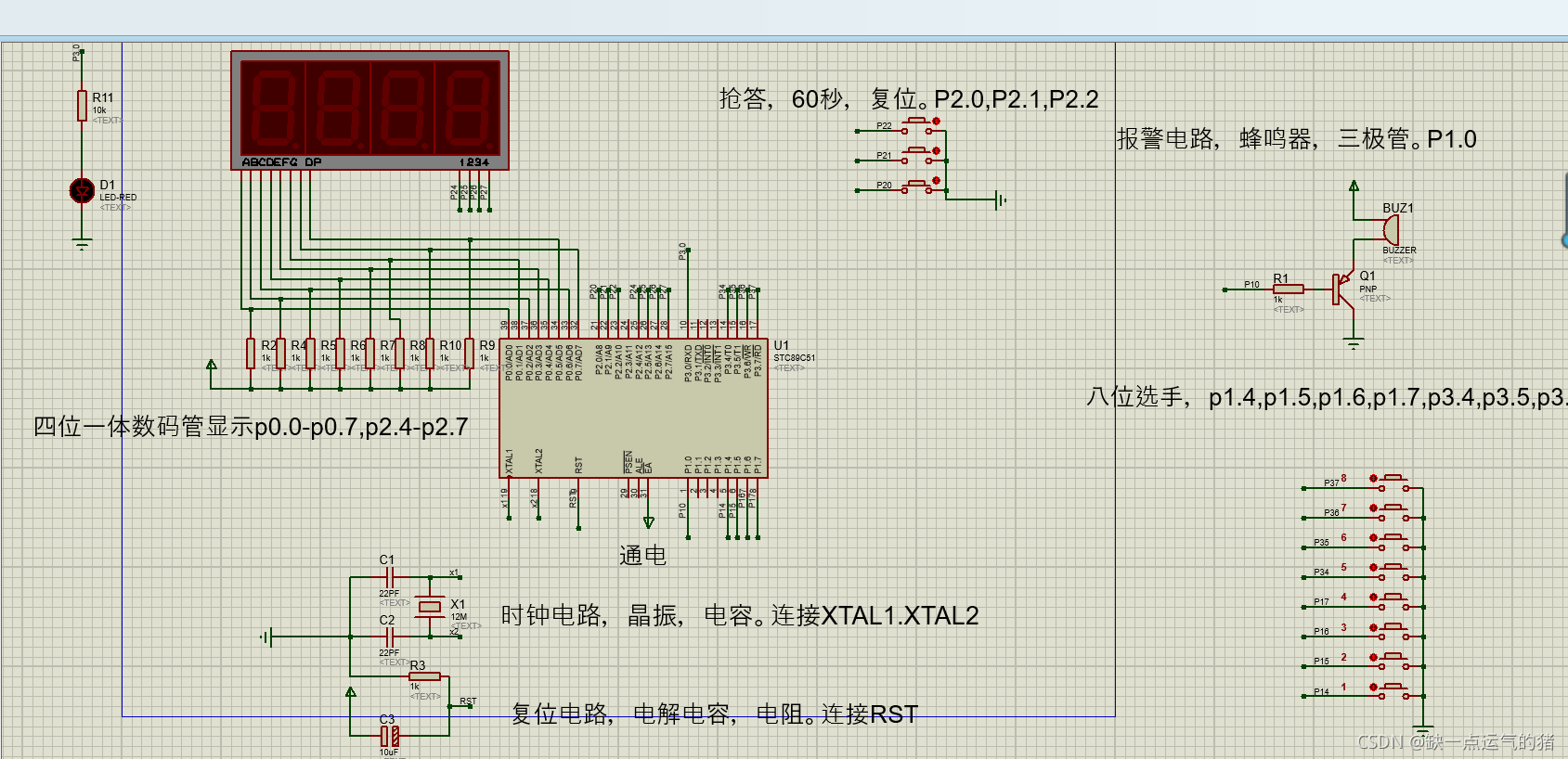

仿真图

源码

#include<reg51.h>
#include<intrins.h>
sbit smg1=P2^4;        //定义数码管第一位
sbit smg2=P2^6;        //定义数码管第二位
sbit smg3=P2^7;        //定义数码管第三位
sbit smg4=P2^5;

sbit keyks=P2^2;    //定义开始按键
sbit keytz=P2^1;    //定义停止按键
sbit keyqc=P2^0;    //定义清除按键

sbit key1=P1^4;        //定义1号抢答选手
sbit key2=P1^5;        //定义2号抢答选手
sbit key3=P1^6;        //定义3号抢答选手
sbit key4=P1^7;        //定义4号抢答选手
sbit key5=P3^4;        //定义5号抢答选手
sbit key6=P3^5;        //定义6号抢答选手
sbit key7=P3^6;        //定义7号抢答选手
sbit key8=P3^7;        //定义8号抢答选手
sbit spk=P1^0;        //定义蜂鸣器
int djs=10,js=0;           //djs和bt是初始倒计时时间
unsigned char flag=0;

sbit led=P3^0;       //定义led灯

int table[]={0x5f,0x44,0x9d,0xd5,0xc6,0xd3,0xdb,0x45,0xdf,0xd7,0x80};

void delayms(int x)       //延时函数
{
char i;
while(x--)
 {
  for(i=500;i>0;i--);
 }
}



void Timer0_init()            //定时器0初始化
{
      js=0;
      TMOD=0x01;                  //T0为定时器方式1
      TH0=60;
      TL0=176;
      ET0=1;
      EA=1;
}

void timer0() interrupt 1 using 1    //定时器0中断服务函数
{
        TF0=0;
         TH0=60;
        TL0=176;                    //赋初值
        js++;
        if(flag==1)
          {
           if(js<8)
              spk=0;
            else spk=1;
          }
        if(js==20)
          { js=0;
            djs--;                    //产生1s的倒计时
           }
}

void djsxs()                   //显示倒计时函数
 {    int b1,b2;
     b1=djs/10;
    b2=djs%10;                  // 将倒计时时间分成高低位
    P0=table[b1];
    smg2=0;
    delayms(3);
    smg2=1;                     //显示十位数字

    P0=table[b2];
    smg3=0;
    delayms(3);                 //显示个位数字
    smg3=1;
}
void djsxs30() //第二位数码管显示-
     {
      P0=0x80;            //第二位数码管
      smg4=0;
      delayms(3);
      smg4=1;
     }
void djsxs22()
 {
     P0=0x80;            //第一位数码管显示-
    smg1=0;
    delayms(3);
    smg1=1;

    P0=0x80;            //第二位数码管显示-
    smg4=0;
    delayms(3);
    smg4=1;

    P0=0x80;
    smg2=0;
    delayms(3);               //第三位数码管显示-
    smg2=1;

    P0=0x80;
    smg3=0;
    delayms(3);
    smg3=1;                  //第四位数码管显示-
}

void djsxs1()
 {
    P0=table[1];
    smg1=0;
    delayms(3);
    smg1=1;                   //第一位数码管显示1

}
void djsxs2()
 {
    P0=table[2];
    smg1=0;
    delayms(3);
    smg1=1;                //第一位数码管显示2

}
void djsxs3()
 {
    P0=table[3];
    smg1=0;
    delayms(3);
    smg1=1;              //第一位数码管显示3

}
void djsxs4()
 {
    P0=table[4];
    smg1=0;
    delayms(3);
    smg1=1;             //第一位数码管显示4

}
void djsxs5()
 {
    P0=table[5];
    smg1=0;
    delayms(3);
    smg1=1;           //第一位数码管显示5

}
void djsxs6()
 {
    P0=table[6];
    smg1=0;
    delayms(3);
    smg1=1;            //第一位数码管显示6

}
void djsxs7()
 {
    P0=table[7];
    smg1=0;
    delayms(3);
    smg1=1;          //第一位数码管显示7
}
void djsxs8()
 {
    P0=table[8];
    smg1=0;
    delayms(3);
    smg1=1;         //第一位数码管显示8

}
void main()
{
int djs1=10;
Timer0_init();     //初始化定时器中断
led=0;            //灯不亮
spk=1;              //蜂鸣器不响
djs=10;        //倒计时赋值
while(1)
{
LOOP1:  djs=djs1;
        djsxs22();
        if(key1==0)         //在定时器运行状态下，key1==0 则说明1号选手按下按键
        {
            delayms(3);
            if(key1==0)
            {
                   while(!key1);      //去除按键抖动后，重新在判断，是否确实按下
                djs=60;
                while(1)
                {
                    TR0=0;          //定时器停止
                    djsxs();
                    if(key2==0)      //复位按下按下
                    {
                           delayms(8);           //去除抖动
                           if(key2==0)       //再次判断是否按下复位按键
                           {
                            do
                            {
                                   while(!key2); //如果按下复位键，则回到- --状态
                                delayms(5);
                            }
                            while(key2!=1);
                            djs++;
                            djs1=djs;
                        }
                    }
                    if(key3==0)      //复位按下按下
                    {
                           delayms(8);           //去除抖动
                           if(key3==0)       //再次判断是否按下复位按键
                           {
                            do
                            {
                                   while(!key3); //如果按下复位键，则回到- --状态
                                delayms(5);
                            }
                            while(key3!=1);
                                djs--;
                                djs1=djs;
                    }
                    }
                    if(key1==0)      //复位按下按下
                    {
                           delayms(3);           //去除抖动
                           if(key1==0)       //再次判断是否按下复位按键
                           {
                               while(!key1); //如果按下复位键，则回到- --状态
                            goto LOOP1;          //goto语句，回到loop1表号处
                        }
                    }
                }
            }
        }
        if(keyks==0)
        {
            delayms(3);         //去除按键抖动
            if(keyks==0)
            {
                while(!keyks);      //以上表示按下开始按键
                TR0=1;               //启动定时器 开始倒计时
                while(1)
                {
                    djsxs();
                    if(keytz==0)
                    {
                           delayms(3);             //此处表示出去抖动， 以后不一一标出
                           if(keytz==0)
                           {
                               while(!keytz);       //以上表示按下停止按键后
                            {
                                TR0=0;           //定时器停止
                                flag=0;//
                                spk=1;
                            }
                        }
                    }
                    if(keyks==0)
                    {
                           delayms(3);
                           if(keyks==0)
                           {
                               while(!keyks);       //以上表示按下清楚按键后
                            TR0=1;           //定时器启动
                        }
                    }

                    if((key1==0)&&(TR0==1))         //在定时器运行状态下，key1==0 则说明1号选手按下按键
                    {
                        spk=0;         //蜂鸣器响
                        led=1; //灯亮
                           delayms(3);
                           if(key1==0)
                           {
                               while(!key1);      //去除按键抖动后，重新在判断，是否确实按下
                            {
                                spk=1;          //蜂鸣器不响
                                led=0;
                                flag=0;//清0最后五秒响蜂鸣器
                            }
                            while(1)
                            {
                                TR0=0;          //定时器停止
                                 djsxs1();      //显示选手编号
                                djsxs30();      //第二位数码管显示-
                                djsxs();      //显示剩余倒计时时间
                                delayms(3);
                                djs=60;
                                TR0=1;
                                while(1)
                                {
                                    djsxs1();      //显示选手编号
                                    djsxs30();      //第二位数码管显示-
                                    djsxs();
                                    if(djs==0)
                                    {
                                        TR0=0;
                                        if(keyqc==0)
                                           {
                                               delayms(3);           //去除抖动
                                               if(keyqc==0)
                                               {
                                                    while(!keyqc); //如果按下清楚键，则回到- --状态
                                                goto LOOP1;          //goto语句，回到loop1表号处
                                            }
                                           }
                                    }
                                }
                            }
                        }
                    }
                    if((key2==0)&&(TR0==1))
                    {
                        spk=0;     led=1; //灯亮
                           delayms(3);
                           if(key2==0)
                           {
                               while(!key2);
                            {
                                spk=1;
                                flag=0;//清0最后五秒响蜂鸣器
                             led=0;//灯不亮
                            }
                            while(1)
                            {
                                TR0=0;
                                djsxs2();
                                djsxs30();      //第二位数码管显示-
                                djsxs();
                                djs=60;
                                TR0=1;
                                while(1)
                                {
                                    djsxs2();      //显示选手编号
                                    djsxs30();      //第二位数码管显示-
                                    djsxs();
                                    if(djs==0)
                                    {
                                        TR0=0;
                                        if(keyqc==0)
                                           {
                                               delayms(3);           //去除抖动
                                               if(keyqc==0)
                                               {
                                                    while(!keyqc); //如果按下清楚键，则回到- --状态
                                                goto LOOP1;          //goto语句，回到loop1表号处
                                            }
                                           }
                                    }
                                }
                            }
                        }
                    }
                    if((key3==0)&&(TR0==1))
                        {        led=1; //灯亮
                            spk=0;
                               delayms(3);
                               if(key3==0)
                               {
                                   while(!key3);
                                {
                                    spk=1;
                                    flag=0;//清0最后五秒响蜂鸣器
                                        led=0;
                                }
                                while(1)
                                  {
                                    TR0=0;
                                     djsxs3();
                                    djsxs30();      //第二位数码管显示-
                                    djsxs();
                                    djs=60;
                                    TR0=1;
                                    while(1)
                                    {
                                        djsxs3();      //显示选手编号
                                        djsxs30();      //第二位数码管显示-
                                        djsxs();
                                        if(djs==0)
                                        {
                                            TR0=0;
                                            if(keyqc==0)
                                               {
                                                   delayms(3);           //去除抖动
                                                   if(keyqc==0)
                                                   {
                                                        while(!keyqc); //如果按下清楚键，则回到- --状态
                                                    goto LOOP1;          //goto语句，回到loop1表号处
                                                }
                                               }
                                        }
                                    }
                                  }
                            }
                        }
                        if((key4==0)&&(TR0==1))
                        {            led=1; //灯亮
                            spk=0;
                               delayms(3);
                               if(key4==0)
                               {
                                   while(!key4);
                                  {
                                       spk=1;
                                       flag=0;//清0最后五秒响蜂鸣器
                                    led=0;
                                  }
                                 while(1)
                                  {
                                    TR0=0;
                                     djsxs4();
                                    djsxs30();      //第二位数码管显示-
                                    djsxs();
                                    djs=60;
                                    TR0=1;
                                    while(1)
                                    {
                                        djsxs4();      //显示选手编号
                                        djsxs30();      //第二位数码管显示-
                                        djsxs();
                                        if(djs==0)
                                        {
                                            TR0=0;
                                            if(keyqc==0)
                                               {
                                                   delayms(3);           //去除抖动
                                                   if(keyqc==0)
                                                   {
                                                        while(!keyqc); //如果按下清楚键，则回到- --状态
                                                    goto LOOP1;          //goto语句，回到loop1表号处
                                                }
                                               }
                                        }
                                    }
                              }
                            }
                        }
                        if((key5==0)&&(TR0==1))
                        {            led=1; //灯亮
                            spk=0;
                               delayms(3);
                               if(key5==0)
                               {
                                    while(!key5);
                                  {
                                       spk=1;
                                    led=0;
                                       flag=0;//清0最后五秒响蜂鸣器
                                  }
                                 while(1)
                                  {
                                       TR0=0;
                                     djsxs5();
                                    djsxs30();      //第二位数码管显示-
                                    djsxs();
                                    djs=60;
                                    TR0=1;
                                    while(1)
                                    {
                                        djsxs5();      //显示选手编号
                                        djsxs30();      //第二位数码管显示-
                                        djsxs();
                                        if(djs==0)
                                        {
                                            TR0=0;
                                            if(keyqc==0)
                                               {
                                                   delayms(3);           //去除抖动
                                                   if(keyqc==0)
                                                   {
                                                        while(!keyqc); //如果按下清楚键，则回到- --状态
                                                    goto LOOP1;          //goto语句，回到loop1表号处
                                                }
                                               }
                                        }
                                    }
                              }
                            }
                        }
                        if((key6==0)&&(TR0==1))
                        {               led=1; //灯亮
                            spk=0;
                               delayms(3);
                               if(key6==0)
                               {
                                   while(!key6);
                                  {
                                       spk=1;
                                       flag=0;//清0最后五秒响蜂鸣器
                                    led=0;
                                  }
                                 while(1)
                                  {
                                    TR0=0;
                                     djsxs6();
                                    djsxs30();      //第二位数码管显示-
                                    djsxs();
                                    djs=60;
                                    TR0=1;
                                    while(1)
                                    {
                                        djsxs6();      //显示选手编号
                                        djsxs30();      //第二位数码管显示-
                                        djsxs();
                                        if(djs==0)
                                        {
                                            TR0=0;
                                            if(keyqc==0)
                                               {
                                                   delayms(3);           //去除抖动
                                                   if(keyqc==0)
                                                   {
                                                        while(!keyqc); //如果按下清楚键，则回到- --状态
                                                    goto LOOP1;          //goto语句，回到loop1表号处
                                                }
                                               }
                                        }
                                    }
                              }
                            }
                        }
                        if((key7==0)&&(TR0==1))
                        {             led=1; //灯亮
                            spk=0;
                               delayms(3);
                               if(key7==0)
                               {
                                   while(!key7);
                                  {
                                   spk=1;
                                   led=0;
                                   flag=0;//清0最后五秒响蜂鸣器
                                  }
                                 while(1)
                                  {
                                    TR0=0;
                                     djsxs7();
                                    djsxs30();      //第二位数码管显示-
                                    djsxs();
                                    djs=60;
                                    TR0=1;
                                    while(1)
                                    {
                                        djsxs7();      //显示选手编号
                                        djsxs30();      //第二位数码管显示-
                                        djsxs();
                                        if(djs==0)
                                        {
                                            TR0=0;
                                            if(keyqc==0)
                                               {
                                                   delayms(3);           //去除抖动
                                                   if(keyqc==0)
                                                   {
                                                        while(!keyqc); //如果按下清楚键，则回到- --状态
                                                    goto LOOP1;          //goto语句，回到loop1表号处
                                                }
                                               }
                                        }
                                    }
                              }
                            }
                        }
                        if((key8==0)&&(TR0==1))
                        {           led=1; //灯亮
                            spk=0;
                               delayms(3);
                               if(key8==0)
                               {
                                   while(!key8);
                                {
                                    spk=1;
                                    led=0;
                                       flag=0;//清0最后五秒响蜂鸣器
                                }
                                 while(1)
                                  {
                                    TR0=0;
                                     djsxs8();
                                    djsxs30();      //第二位数码管显示-
                                    djsxs();
                                    djs=60;
                                    TR0=1;
                                    while(1)
                                    {
                                        djsxs8();      //显示选手编号
                                        djsxs30();      //第二位数码管显示-
                                        djsxs();
                                        if(djs==0)
                                        {
                                            TR0=0;
                                            if(keyqc==0)
                                               {
                                                   delayms(3);           //去除抖动
                                                   if(keyqc==0)
                                                   {
                                                        while(!keyqc); //如果按下清楚键，则回到- --状态
                                                    goto LOOP1;          //goto语句，回到loop1表号处
                                                }
                                               }
                                        }
                                    }
                                  }
                             }
                        }
                         if(djs<=5)  flag=1; //spk=0;      //到倒计时小于5是，蜂鸣器响
                         if(djs==0)               //当倒计时时间等于0后，需要按清楚键恢复
                          {
                             flag=0;
                              spk=1;
                              while(1)
                              {
                                 if(keyqc==0)
                                {
                                       delayms(3);
                                       if(keyqc==0)
                                       {
                                            while(!keyqc);
                                        spk=1;
                                        goto LOOP1;
                                    }
                                }
                            }
                          }
                  }
                }
    }
 }
}
