ArcGIS基础实验操作100例--实验7分割多部分要素

 本实验专栏参考自汤国安教授《地理信息系统基础实验操作100例》一书

实验平台：ArcGIS 10.6

实验数据：请访问实验1（传送门）

基础编辑篇--实验7 分割多部分要素

目录

一、实验背景

二、实验数据

（1）查看多部分要素

（2）按图层分割多部分要素

（3）按要素分割多部分要素

（4）字段重新计算

---

一、实验背景

在常规情况下，矢量要素数据以单条记录对应单个图形的方式进行存储，即单部分要素。而多部分要素是指属性表中单条记录对应多个图形的要素，大多由合并操作和数据转换操作得到。多部分要素以面要素居多，如岛屿群，还有点要素等。多部分要素会严重影响基于单部分要素的空间分析，如统计要素的面积、长度等，以及图层分区统计分析等。

本实验讲述使用地理信息系统软件对要素中存在的多部分要素进行分割处理，生成独立的单部分要素，使读者理解矢量数据的常规存储方式和多部分要素的特殊性，掌握多部分要素的处理方法，避免在后续空间分析中出现不必要的错误。

二、实验数据

图层名称	格式	坐标系	说明
plg	Shapefile面要素	Unknown	用于分割处理的二维面数据

直接双击文件Ex7.mxd即可打开

三、实验步骤

（1）查看多部分要素

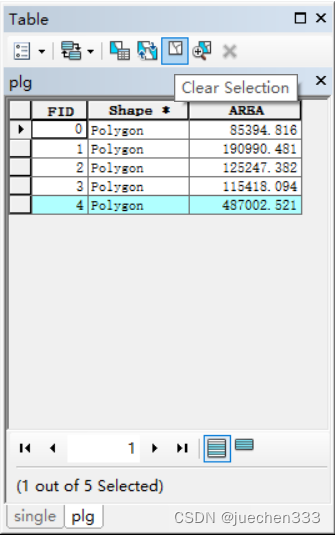

打开图层 plg 属性表，选中第五条记录可查看到，对应有3个图形高亮显示。这表明，该条记录与3个图形对应，是多部分要素，点击【Clear Selection】，取消所选。

（2）按图层分割多部分要素

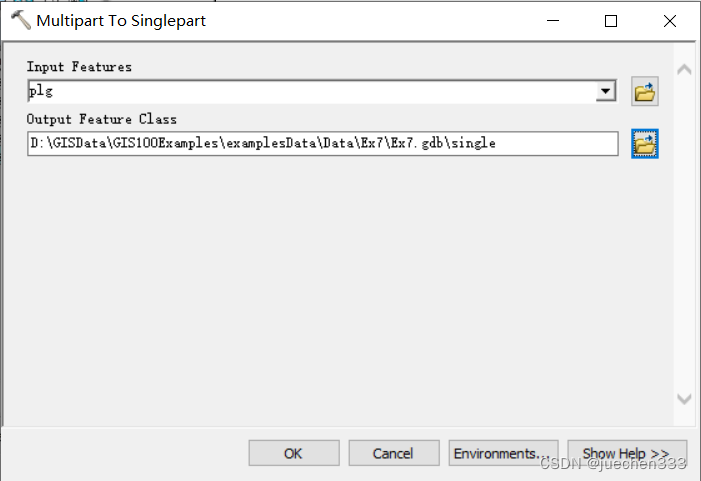

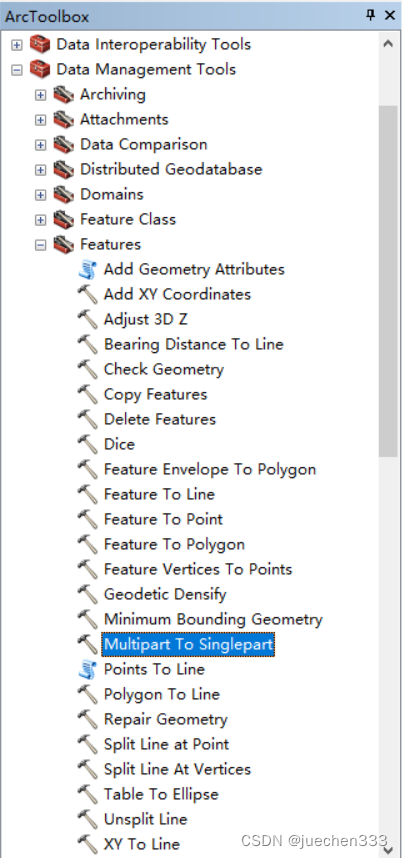

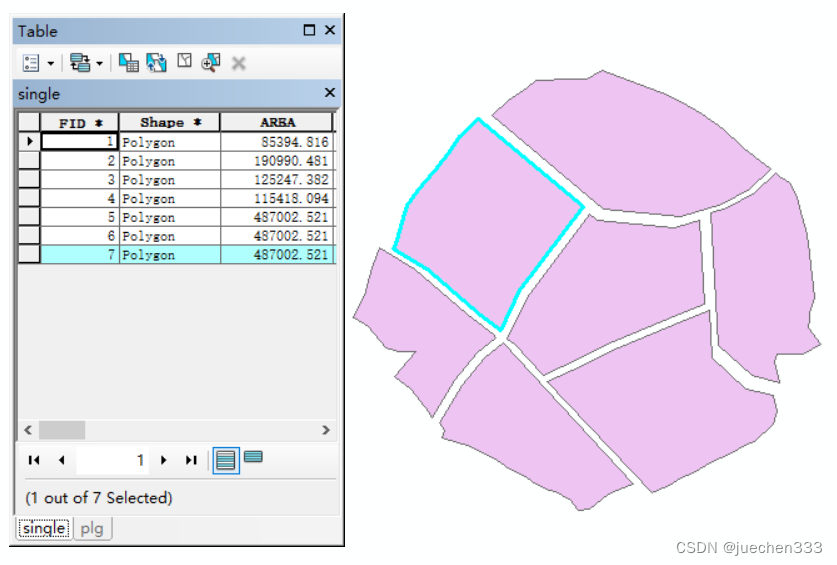

在ArcToolbox中，打开【Data Management  Tools】→【Features】→【Multipart To Singlepart】对话框，【Input Features】设置为“plg”，【Output Feature Class】设置为“single”；点击【OK】，得到3个单部分要素。

（3）按要素分割多部分要素

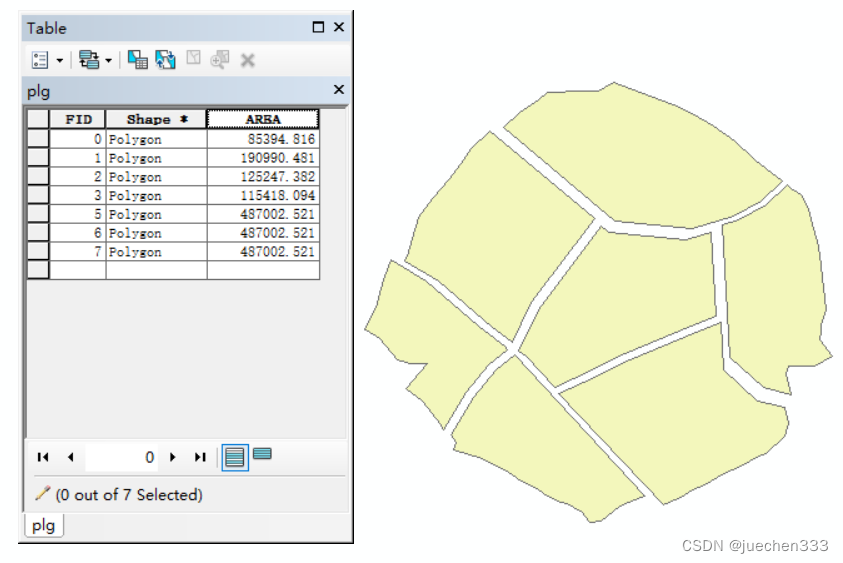

选择菜单栏中【Customize】→【Toolbars】→【Advanced Editing】工具条，打开编辑器【Editor】中的【Start Editing】，选中要分割的多部分要素，点击【Advanced Editing】工具条中的【Explode Multipart Feature】工具，完成炸开处理。

（4）字段重新计算

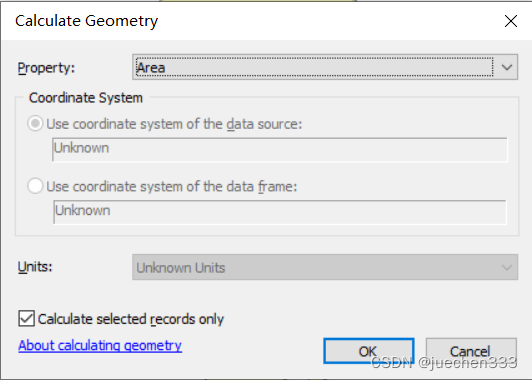

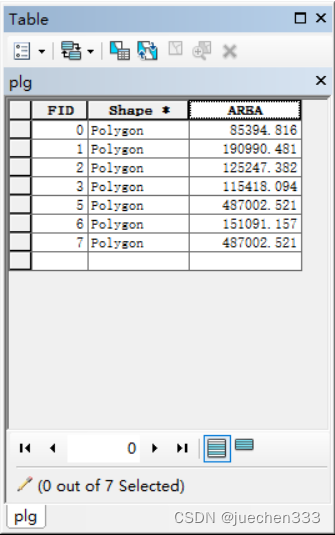

由于分割后新增的2条记录字段值保持与原始记录值相同，需要重新计算【AREA】字段；打开属性表右击【AREA】字段，打开【Calculate Geometry】对话框，【Property】选择“Area”，点击【OK】。
