ArcGIS基础实验操作100例--实验55栅格与ASCII转换

本实验专栏参考自汤国安教授《地理信息系统基础实验操作100例》一书

实验平台：ArcGIS 10.6

实验数据：请访问实验1（传送门）

高级编辑篇--实验55 栅格与ASCII转换

目录

一、实验背景

二、实验数据

三、实验步骤

（1）栅格数据转ASCII 文件

（2）构造栅格文本文件

（3）ASCII文件转栅格数据

---

一、实验背景

与矢量数据的存储方式不同，栅格数据的数据结构一般为数组矩阵结构，并不存储每个栅格位置处的X、Y坐标，而是存储栅格起始点X、Y和每个栅格相对于起始点的偏移量，即可实现栅格的有效存储。为了能够快速地查看栅格数据各个位置的属性值，可将栅格数据转换为ASCII文件。同时，只要遵守特定的存储方式，即可将ASCII文件转换为栅格数据，实现两种格式文件的互转。

本实验讲述使用地理信息系统软件实现栅格数据与ASCII数据相互转化的方法，读者通过实验练习，应能够理解栅格数据的结构与组织方式，掌握自定义栅格数据的快速生成方法。

二、实验数据

图层名称	格式	坐标系	说明
dem	GRID栅格	Krasovsky_1940_Transverse_Mercator	用于转换成ASCII文件

直接双击文件Ex55.mxd即可打开

三、实验步骤

（1）栅格数据转ASCII 文件

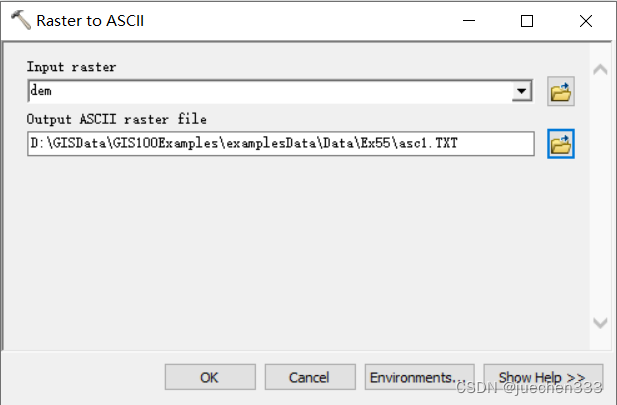

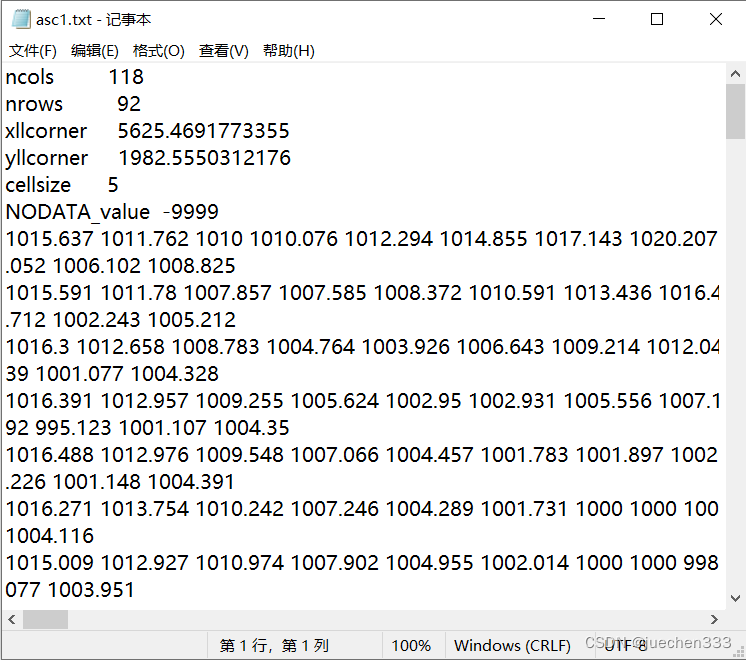

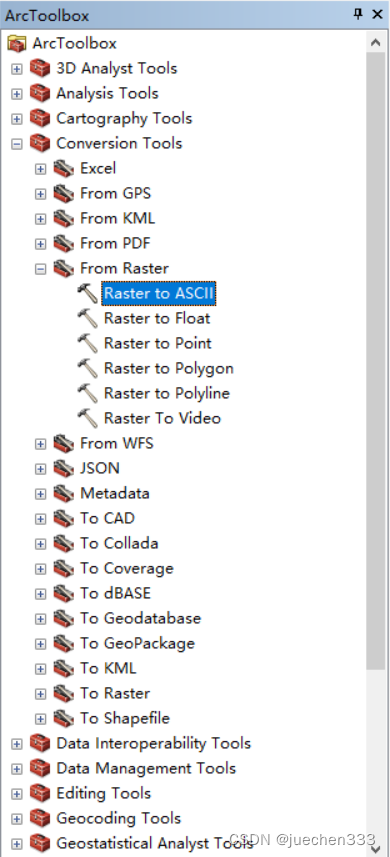

在 ArcToolbox中，打开【Conversion Tools】→【From Raster】→【Raster to ASCII】对话框，【Input raster】设置为“dem”，【Output ASCII raster file】设置为“asc.txt”。点击【OK】，得到栅格数据对应的文本文件。打开该文本文件看到，前6行为描述该栅格数据的基本参数，包括：列数、行数、栅格数据块左下角X坐标值、栅格数据块左下角Y坐标值、栅格分辨率大小和栅格数据中无效值(NODATA_value)；第7行开始即为该栅格数据块，每个栅格值以空格分隔。

（2）构造栅格文本文件

根据栅格文本文件的参数格式，设置以下栅格文本文件。

列数	行数	左下角X坐标	左下角Y坐标	分辨率	无效值

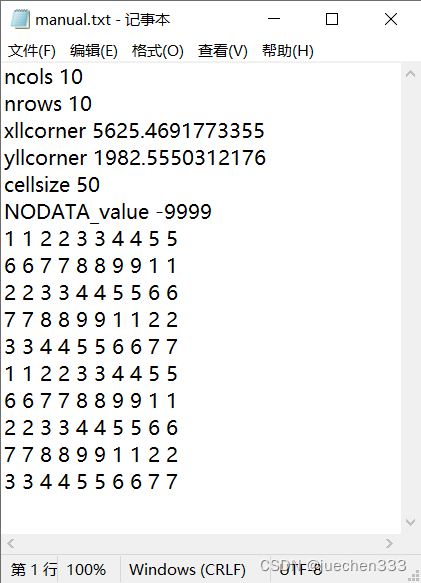

10	10	5625.4619773355	1982.5550312176	50	-9999

（3）ASCII文件转栅格数据

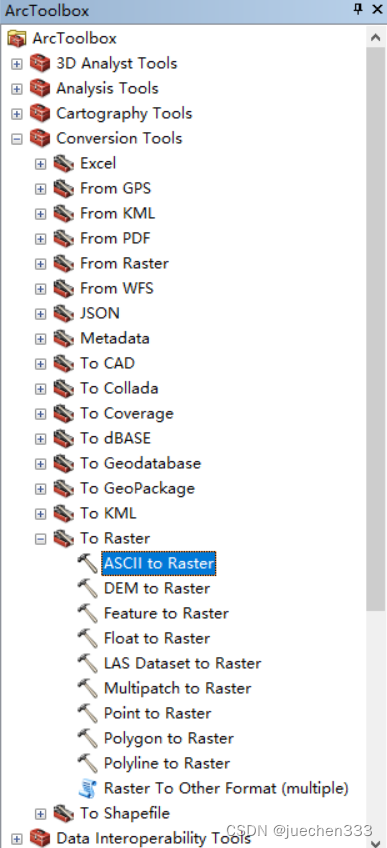

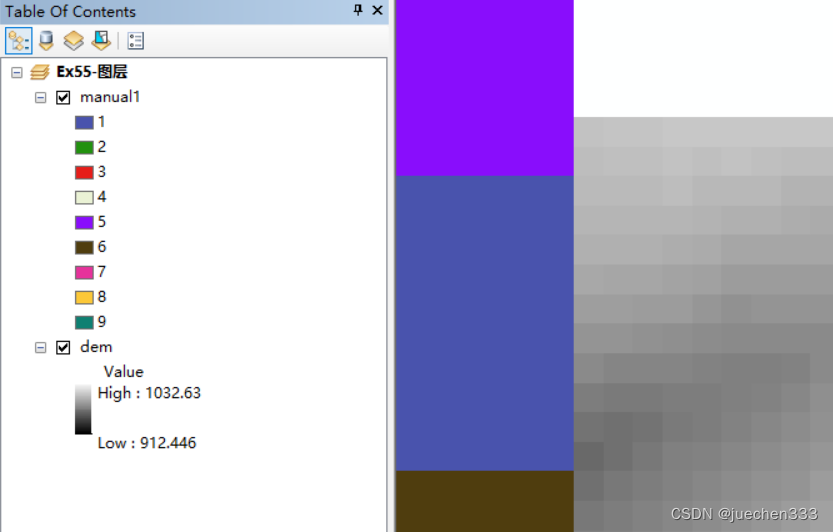

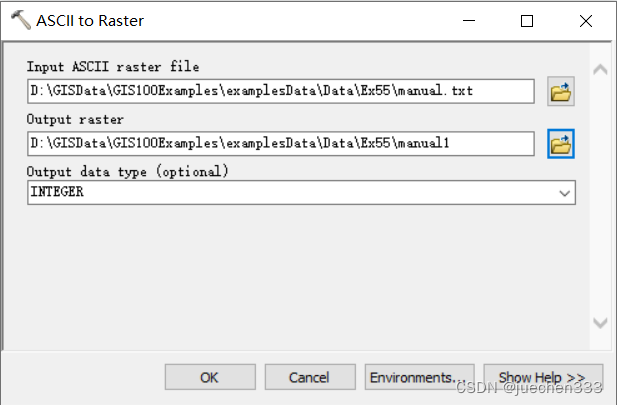

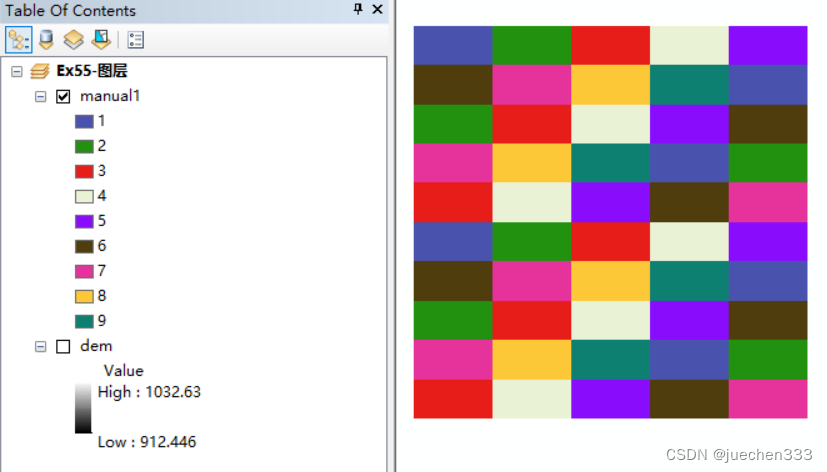

打开【Conversion Tools】→【To Raster】→【ASCII to Raster】对话框，【Input ASCII raster file】设置为“manual.txt”，【Output raster】设置为“manual”，【Output data type】选择“INTEGER”；点击【OK】，得到自定义的栅格数据。对比5m分辨率栅格。

注：数据类型根据实际栅格数据块的值类型选择，本例中为整型，所以选择“INTEGER”。
