ArcGIS基础实验操作100例--实验56 TIFF与GRID栅格转换

本实验专栏参考自汤国安教授《地理信息系统基础实验操作100例》一书

实验平台：ArcGIS 10.6

实验数据：请访问实验1（传送门）

高级编辑篇--实验56 TIFF与GRID栅格转换

目录

一、实验背景

二、实验数据

三、实验步骤

（1）加载 TIFF栅格数据

（2）TIFF转GRID

（3）GRID转单波段TIFF

（4）GRID转RGB三波段 TIFF

---

一、实验背景

地理栅格数据常用TIFF格式和GRID格式进行存储。TIFF格式的栅格数据常以单文件形式存储，不仅存储有R、G、B三波段的像素值，还保存有地理坐标信息。GRID格式的栅格数据常以多文件的形式进行存储，且仅保存单波段的栅格值，也具有地理坐标信息。与GRID栅格数据相比，TIFF格式文件结构简洁，可以被一般的图像软件打开，常作为影像数据的主要存储格式。

本实验讲述使用地理信息系统软件实现TIFF 栅格数据与GRID栅格数据相互转换的方法，读者通过实验练习，应能够理解不同栅格数据的格式差异性，掌握不同格式栅格文件的转换方法。

二、实验数据

图层名称	格式	坐标系	说明
image	TIFF杨格	WGS_84_UTM_zone_59S	用于转换为GRID栅格数据

直接双击文件Ex56.mxd即可打开

三、实验步骤

（1）加载 TIFF栅格数据

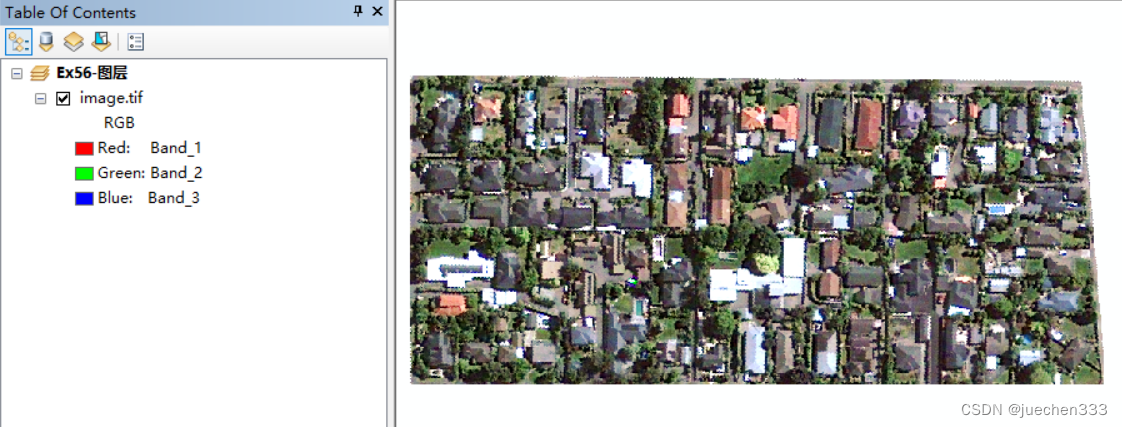

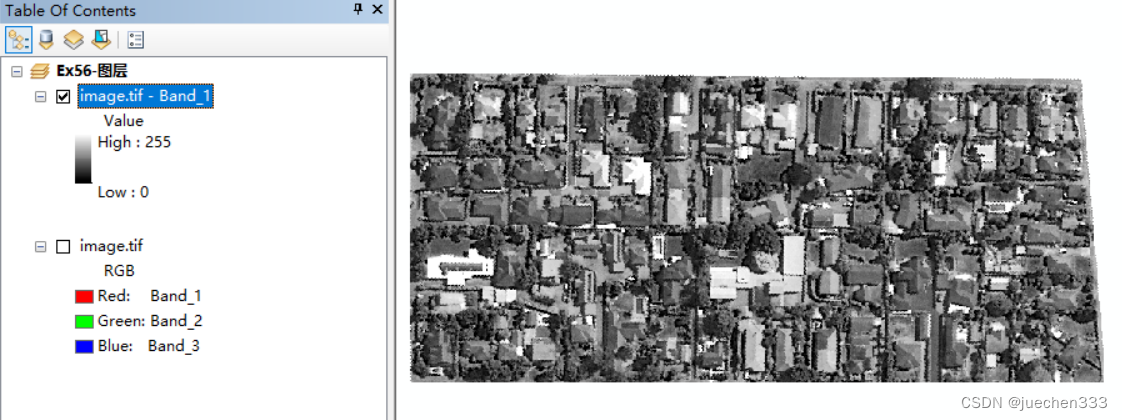

从目录中可以看到，image.tif文件有3个单波段栅格数据，即R、G、B波段；也可单独加载其中某个波段。

（2）TIFF转GRID

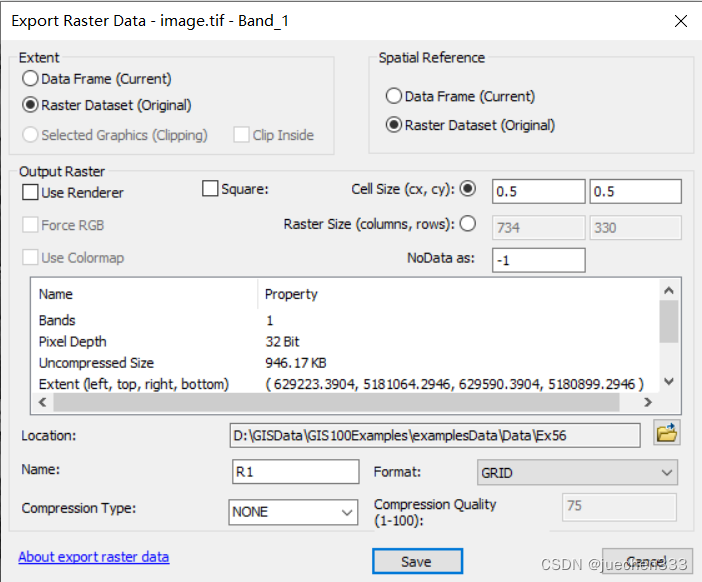

TIFF栅格数据包含有3个波段，TIFF栅格数据转GRID栅格数据，需将TIFF的R、G、B波段依次转为GRID栅格数据。右击已加载的R波段图层，打开【Data】→【Export Data】对话框，【Location】指定到“Ex56”文件夹，导出的栅格数据【Name】设置为“R”，【Foramt】设置为“GRID”，其余参数默认；点击【Save】，完成R波段的转GRID操作。

注：位置参数仅指定到文件夹。同理，转换G、B波段为GRID格式。

（3）GRID转单波段TIFF

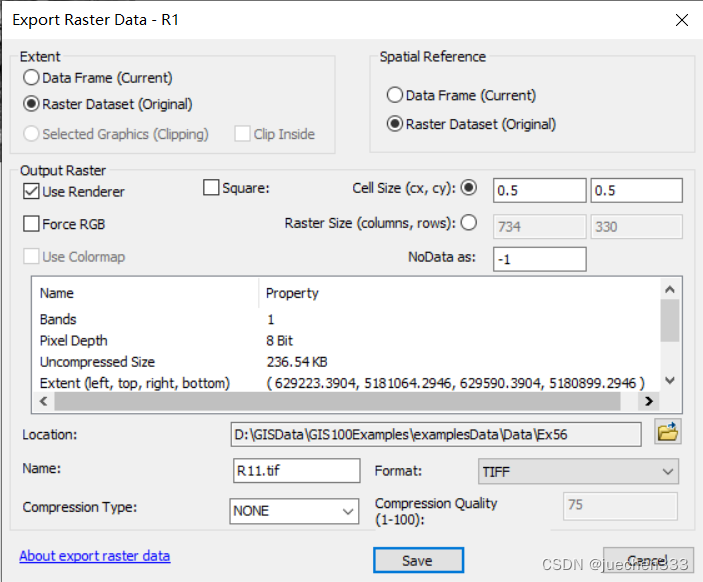

由于GRID栅格数据仅存储单波段的栅格数据，因此，一个GRID栅格数据只能转单波段的TIFF栅格数据。右击图层R，打开【Data】→【Export Data】对话框，【Output Raster】参数中勾选【Use Renderer】，【Location】指定到“Ex56”文件夹，导出的栅格数据【Name】设置为“R.tif”，【Format】设置为“TIFF”，其余参数默认；点击【Save】，完成GRID格式的R图层栅格数据转TIFF操作。

注：为了能够被一般的图像软件打开，必须勾选【Use Renderer】选项，否则无法使用图像软件查看该栅格数据。

（4）GRID转RGB三波段 TIFF

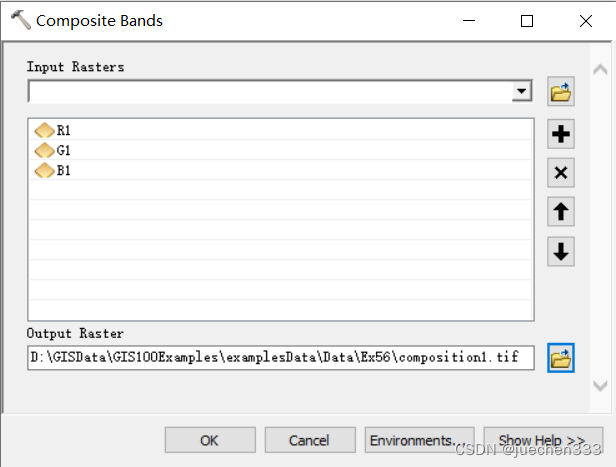

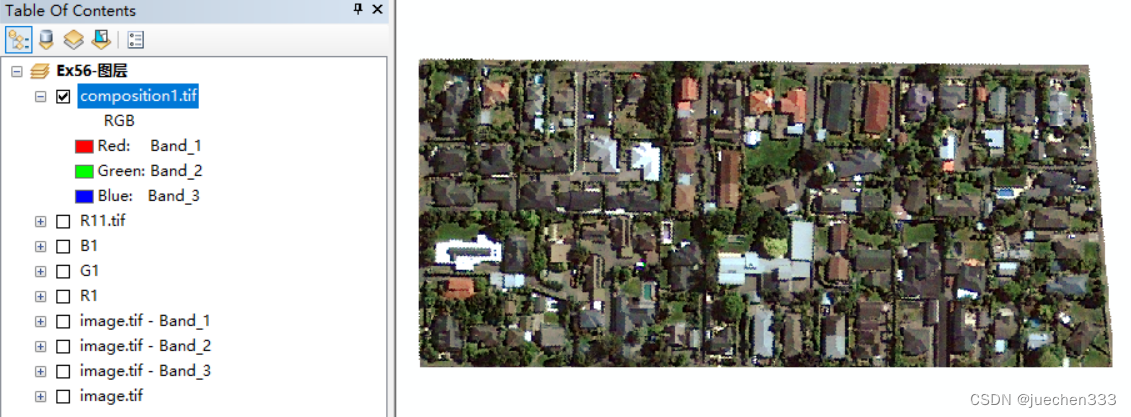

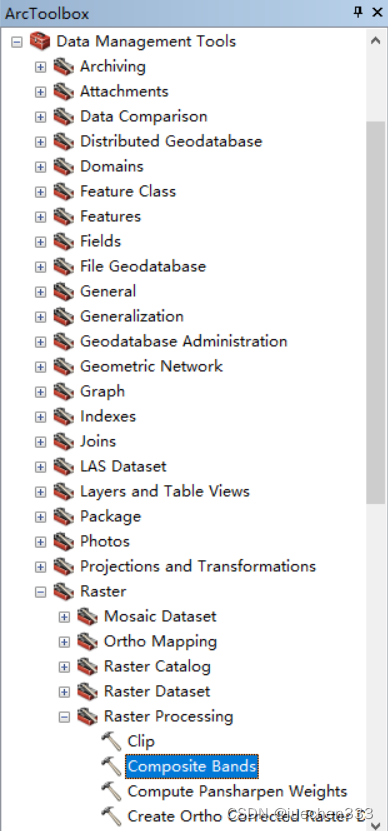

若要将R、G、B三波段的GRID栅格数据转为TIFF栅格数据，则需要将该三个GRID栅格数据进行合成。在ArcToolbox 中，打开【Data Management Tools】→【Raster】→【Raster Processing】→【Composite Bands】对话框，依次加载R、G、B三波段GRID图层，【Output Raster】设置为“composition”；点击【OK】，得到合成的TIFF栅格数据。

注：加载的次序对应于波段的顺序。
