云计算---HCIA第5天

ENSP

路由器

不要用以下的型号（比较老，会少一些命令）：

AR201

AR1220

Router

用以下的性能好

AR2220

AR2240

AR3260

交换机用

S系列

接口：

GE --- 千兆口

Ethernet --- 百兆口

配置路由器命令 ：

给路由器配IP

用户视图

<Huawei>

查看接口IP简表

display ip interface brief

提升权限

system-view

系统视图

[Huawei]

Return user view with Ctrl + Z

可以进行全局类的配置

修改路由器改名字

sysname <name>

给多台路由器配置时，最好给每台路由器改名

TAB --- 自动补全命令

？ --- 可以提示后续跟的参数/可以将该字母开头的所有命令展示

接口视图

interface GigabitEtnernet 0/0/0 --- 进入接口视角

配IP地址

ip address  <ip>

quit --- 返回上一个视图

undo 后面的命令 == 删除 执行命令

display this --- 展示当前视图的所有配置

display current-configuration --- 查看当前所有的配置

return --- 返回全局配置视角

缓存中的数据具有掉电丢失的特性

在用户视图使用save视图，将配置保存到闪存里

display saved-configuration --- 查看闪存配置信息

Ctrl + Z 快速回到用户视图

访问服务器的方法：

1，通过IP地址来访问

2，通过域名来访问

3，通过APP或者应用程序来访问

DHCP --- 动态主机配置协议 --- UDP 67/68

C/S架构 --- 客户端/服务器

C：client

S：server

DHCP客户端 --- UDP 68

DHCP服务器 --- UDP 67

第一种场景 --- 首次获取IP地址

DHCP客户端 --- DHCP服务器：DHCP - Discover --- 广播包

DHCP服务器 --- DHCP客户端：DHCP - offer --- 会携带一个可用的IP地址，并暂时保留 --- 单播包/广播包

DHCP客户端 --- DHCP服务器：DHCP - request --- 广播包

DHCP服务器 --- DHCP客户端：DHCP - ack --- 单播/广播

第二种场景 --- 再次获取IP地址

（当例如关机等情况，DHCP服务器回收IP地址后）

DHCP客户端请求原IP

DHCP客户端 --- DHCP服务器：DHCP - request --- 广播包

DHCP服务器 --- DHCP客户端：DHCP - ack（确认）/DHCP -NAK（无法分配原IP） --- 单播/广播

DHCP-Release --- DHCP客户端主动释放IP地址

租期 --- 1day --- 24h（华为的时间）

T1 --- 租期的50% --- 12h ---> DHCP客户端 --- DHCP服务器：DHCP - request --- 单播

如果DHCP服务器未回复

T2 --- 租期的87.5% --- 21h ---> DHCP客户端 --- DHCP服务器：DHCP - request --- 广播

（若还未收到回复包，则再进行一次4次包）

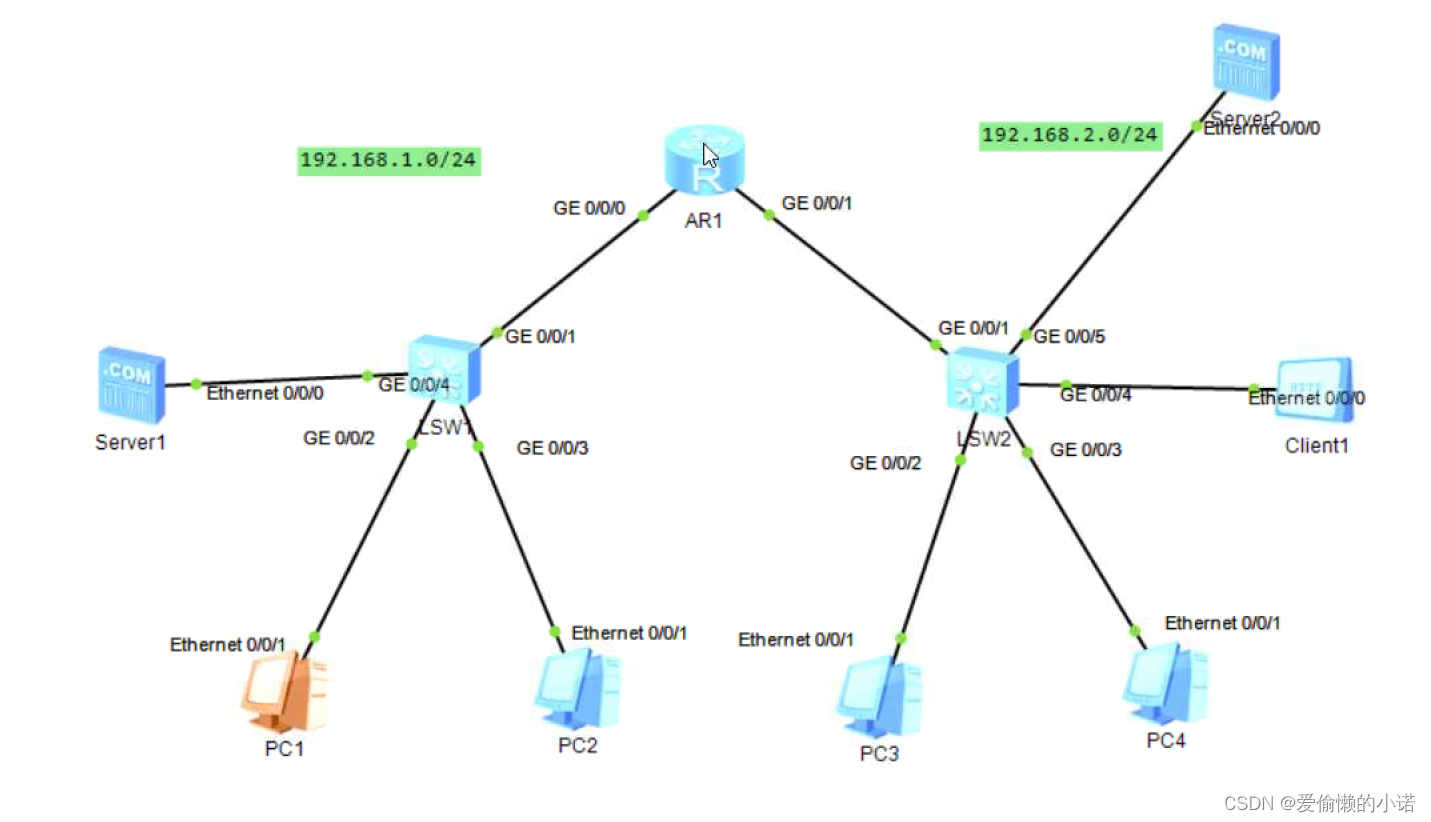

在这个网络中，最适合做DHCP服务器的是路由器

理由：

1，路由器的IP地址是手配的

2，路由器连接两个广播域

配置路由器为DHCP服务器：

过程：

1，开启路由器DHCP功能

2，创建地址池

3，配置地址池

4，配置网关信息

5，在接口上选择全局配置

在全局（系统）视图中配置命令：

dhcp enable --- 开启路由器DHCP功能

ip pool +<name> --- 创建名为name的地址池

network 192.168.1.0 mask 24 --- 将192.168.1.0/24网段的IP地址放入地址池中

gateway-list 192.168.1.1 --- 配置网关信息

dns-list 114.114.114.114  8.8.8.8（美国两个DNS服务器）--- 配置DNS服务器信息

dhcp select global --- 在接口上选择全局配置

交易码：

租期：
