一、AR201路由器

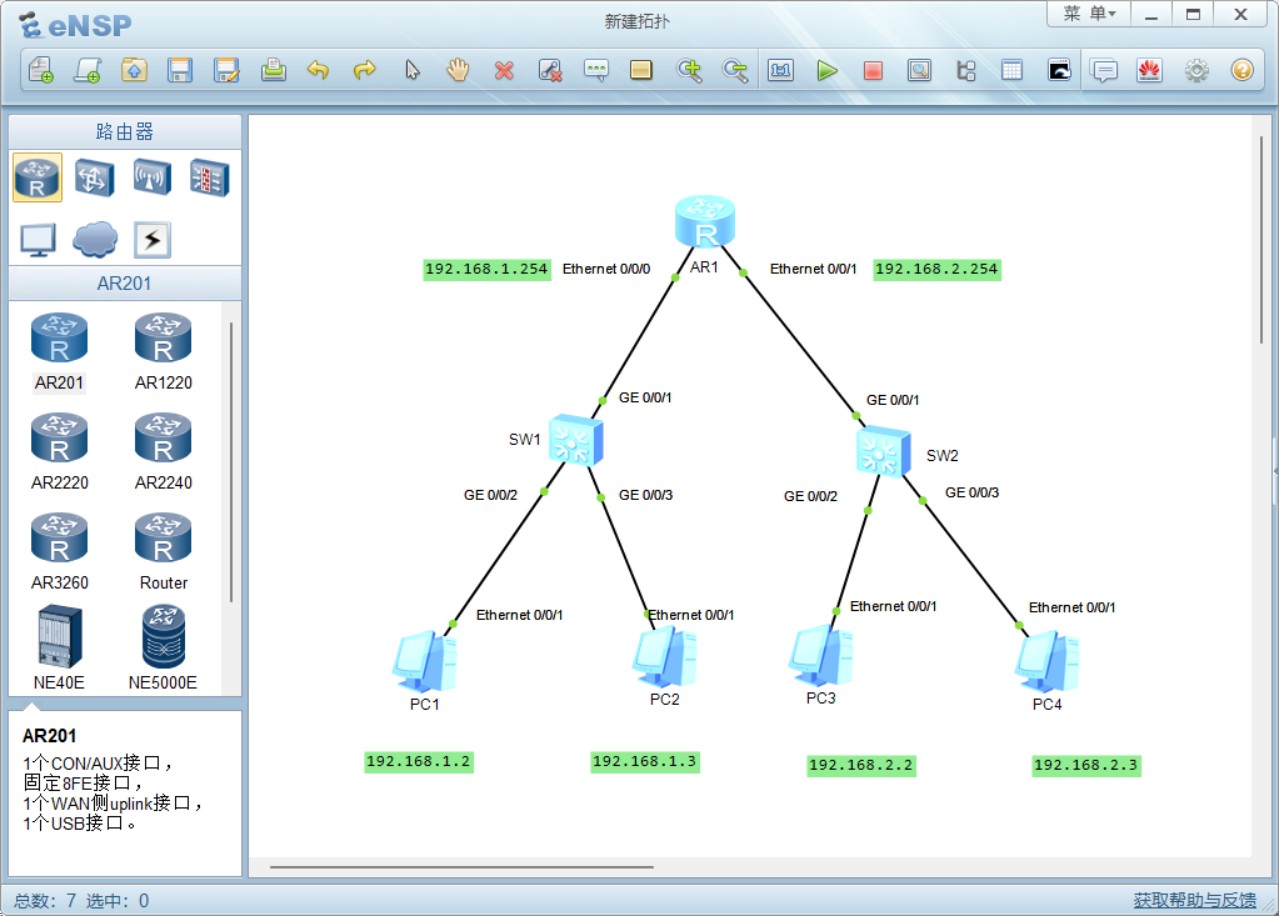

本文配置AR1路由器为例讲解：
1

二、命令视图

常用视图进入视图视图功能
用户视图用户登录终端成功时即进入，显示设备名称< >查看运行状态和统计信息等
系统视图通过system-view命令进入该视图下可配置系统参数或转其他视图配置功能
接口视图使用interface命令并指定接口类型和编号，进入该视图下配置接口ip、物理属性等重要参数
路由协议视图使用路由协议命令进入配置路由协议的参数

三、常用命令

  1. 进入系统视图配置：sys

  2. 更改设备名称：sysname "name"

  3. 进入接口视图：interface Ethernet 0/0/0

  4. 配置ip/mask：ip address 192.168.1.254 255.255.255.0
    注：路由器的E口不可以之间配置ip，因为它是二层模块，可以采用如下方法：
    （1）关闭二层交换功能：undo portswitch
    （2）创建VLAN后配置，参考链接：百度问答

  5. 查看路由表：display ip routing-table

  6. 配置静态路由：ip route-static 0.0.0.0 0.0.0.0 192.168.2.254 //默认网关

  7. 查看接口信息：display ip interface brief

  8. 待新增

    提示：配置IP完成后可以ping不同子网中的PC，查看是否可联通。

四、参考资源

  1. 百度百科
  2. 其他博客
