CorelDRAW中境界线及其色带的绘制

• 居民地街区道路网的绘制

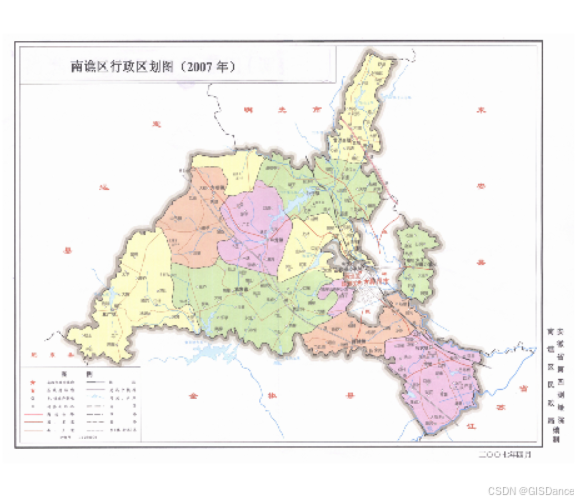

1.打开软件，点击【文件】→【新建】，建立实验。并导入底图，结果如图1所示：

图1

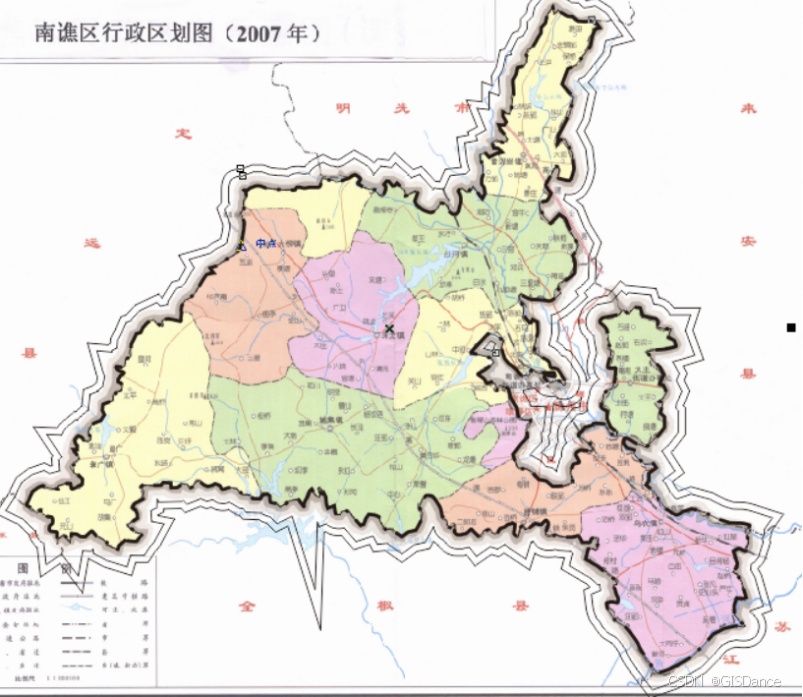

2.点击【手绘工具】，利用贝塞尔曲线绘制市界线，结果如下图2所示

图2

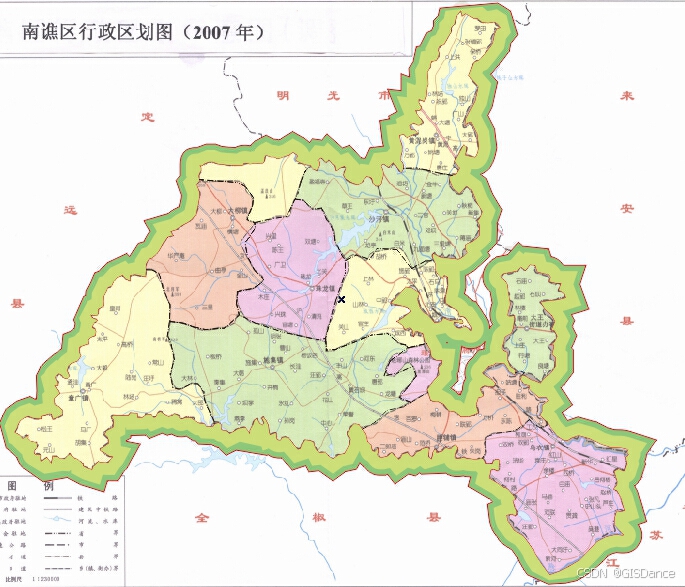

修改市界线线型之后，把这条线复制粘贴。再点击【效果】→【轮廓图】，进行适当的设置，得到2条还没填充的色带。如下图3所示：

图3

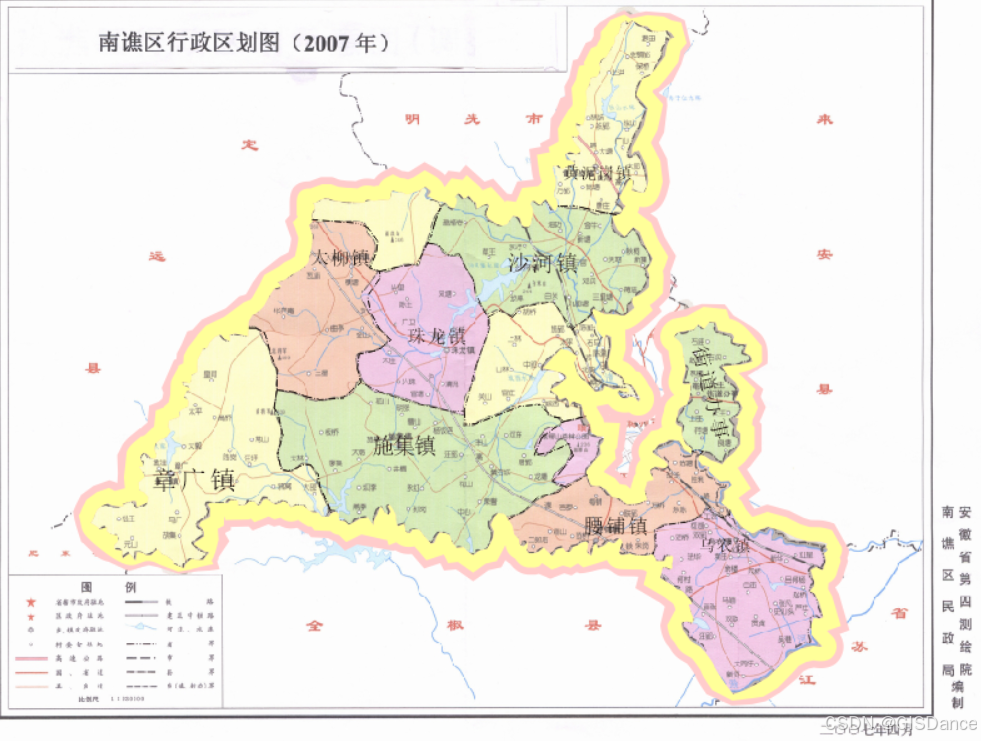

再选中对象管理器中的，拆分对象群组。再把拆分后的曲线拖到同一图层，再分别对其合并处理，如下图4所示：

图4

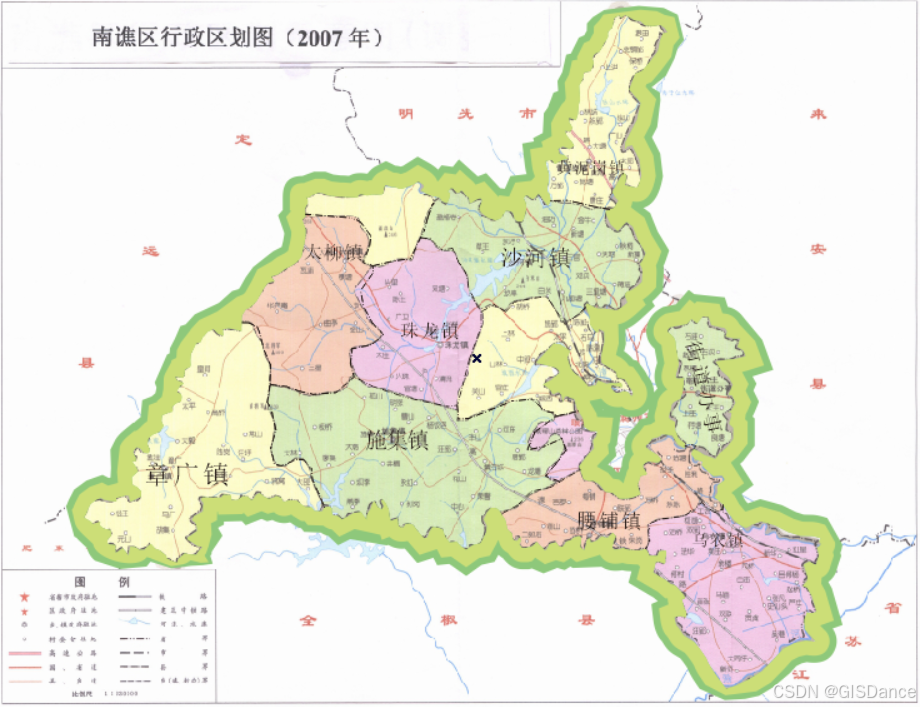

再选中其合并后的两条曲线，分别对其填充合适的颜色，并去除末端的线的填充色。如下图5所示：

图5

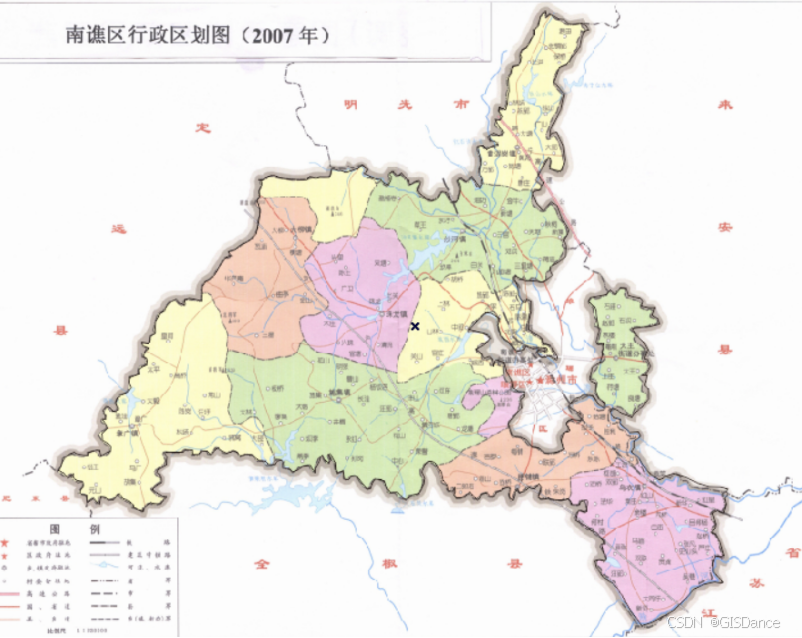

3.点击【手绘工具】，利用贝塞尔曲线画出，内部界线，如下图6所示：

图6

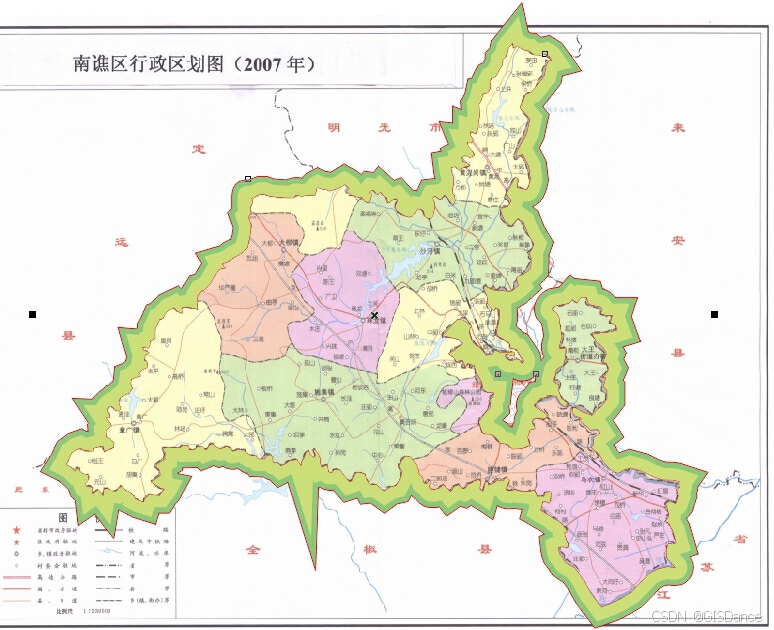

4.点击对象管理器，新建注记图层，按图示输入注记，结果如下图7所示；

图7

5.最后再对图像进行微调修改调整，结果如下图8所示：

图8

6.输出对象。

  选中菜单栏中【文件】→【导出】，设置好相关设置，即可导出，到此本次实验结束。
