第二章 第3小节 8086存储器组织

2.3 8086存储器组织

一、存储器地址的分段

1、存储器地址的分段





8086有20条地址总线，直接寻址能力为220=1M字节

矛盾：存储器地址空间1MB，20bit地址线；内部各寄存器和数据总线均为16bit。

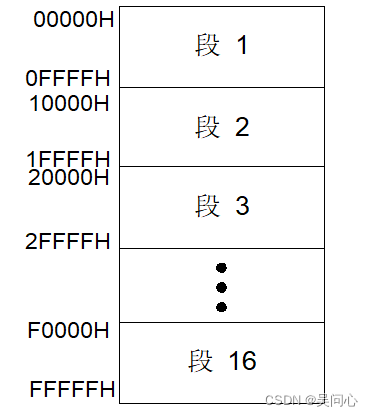

解决方法：将整个存储器分为若干个逻辑段，每段内地址16bit，即最多地址空间64KB。允许各逻辑段在整个存储空间浮动，段与段之间可以是连续的，如左图。也可以是分开的或重叠的。

存储器地址分段：

    IBM PC机对段的起始地址有限制，即段不能从任意地址开始：约定段的起始地址低4位必须是0（或能被16整除）。

    段内地址16位,每个段 £64KB；可根据需要确定段大小,可以是在64K范围内的任意字节数。

两个定义：

 段地址（段基址）：一个段的起始地址的高16位。 1MB空间可有216个段地址。

 段内偏移地址（有效地址EA)：相对于段起始地址的偏移量，16位。所以每个段的大小最大可达64KB。

结论：存储器段与段之间可互相覆盖。

根据定义1MB空间可有216个段地址，相邻两段地址相距16个存储单元。

   在16进制表示的地址中，最低位为0H（即20位地址的低4位为0000B）。段首地址为：

   段地址                                                        0000  0H

0001  0H

…

4123  0H
