simulink电机仿真常见模块介绍（一）

---

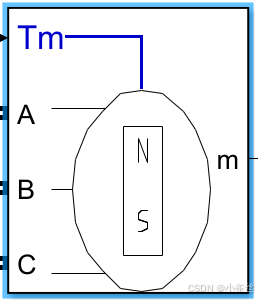

一、三相/五相PMSM

电机类型
可模拟三相或五相永磁同步电机，涵盖不同拓扑结构：
​三相电机：支持正弦或梯形反电动势（EMF）波形，转子类型根据EMF波形自适应：
​正弦EMF → 圆形转子（ smooth rotor）
​梯形EMF → 凸极转子（ salient-pole rotor）
​五相电机：固定为正弦EMF波形 + 圆形转子，适用于高功率密度场景。

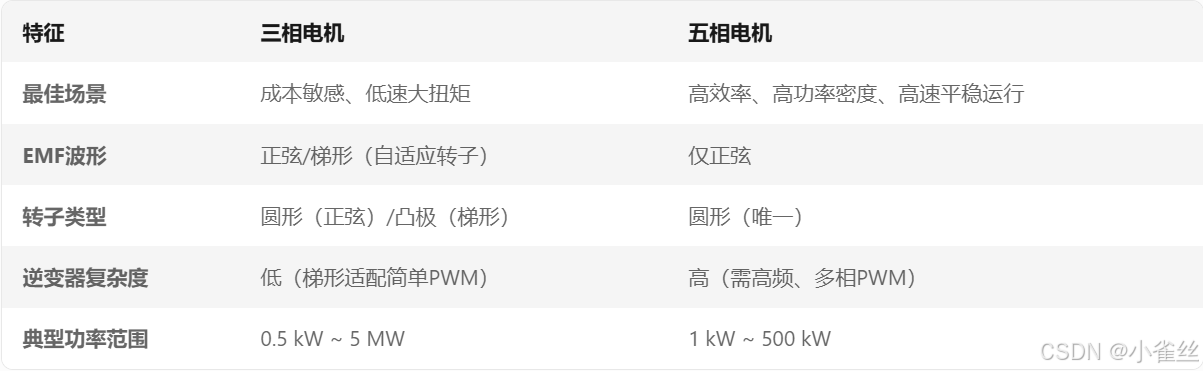

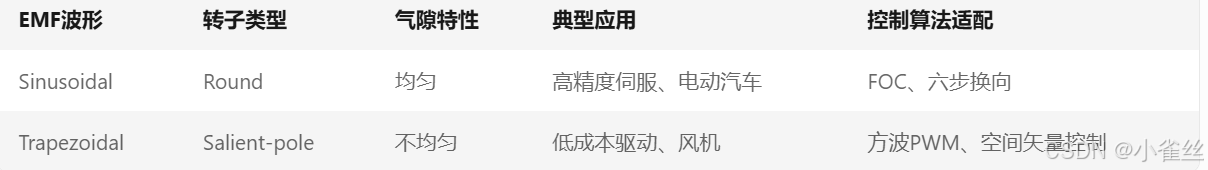

（三相电机与五相电机对比：
）

（反电动势（EMF）波形与转子结构的关联
​正弦EMF：
​要求气隙均匀：为了生成标准的正弦波形，转子磁场必须与定子绕组轴线严格对齐，且气隙（定子与转子间的间隙）均匀。
​圆形转子（Smooth Rotor）​：转子表面为光滑圆柱形，永磁体均匀分布在转子表面（如表贴式设计）。这种结构确保气隙磁导恒定，从而产生平滑的正弦EMF。
​应用场景：高精度控制（如FOC算法）、伺服系统、电动汽车主驱电机。
​梯形EMF：
​需要气隙非均匀性：梯形波形包含陡峭的上升/下降沿和较平缓的顶点，需通过凸极转子（Salient-Pole Rotor）的磁路不对称性来实现。
​凸极转子（Salient-Pole Rotor）​：转子具有突出的磁极（如内嵌式永磁体），导致气隙在不同角度下不等，从而在绕组中感应出梯形波EMF。
​应用场景：低成本驱动（如风机、水泵）、方波PWM逆变器适配。

）

​电气特性配置
​定子绕组连接：星形（Y型）接法，中性点内置，支持三相平衡运行及零序电流分析。
​反电动势（EMF）生成：基于永磁体励磁，波形可配置为标准正弦或梯形（如方波PWM逆变器适配）。

​机械接口
​机械输入：扭矩指令 T_m（单位通常为 N·m 或 kW），用于模拟负载或驱动扭矩。

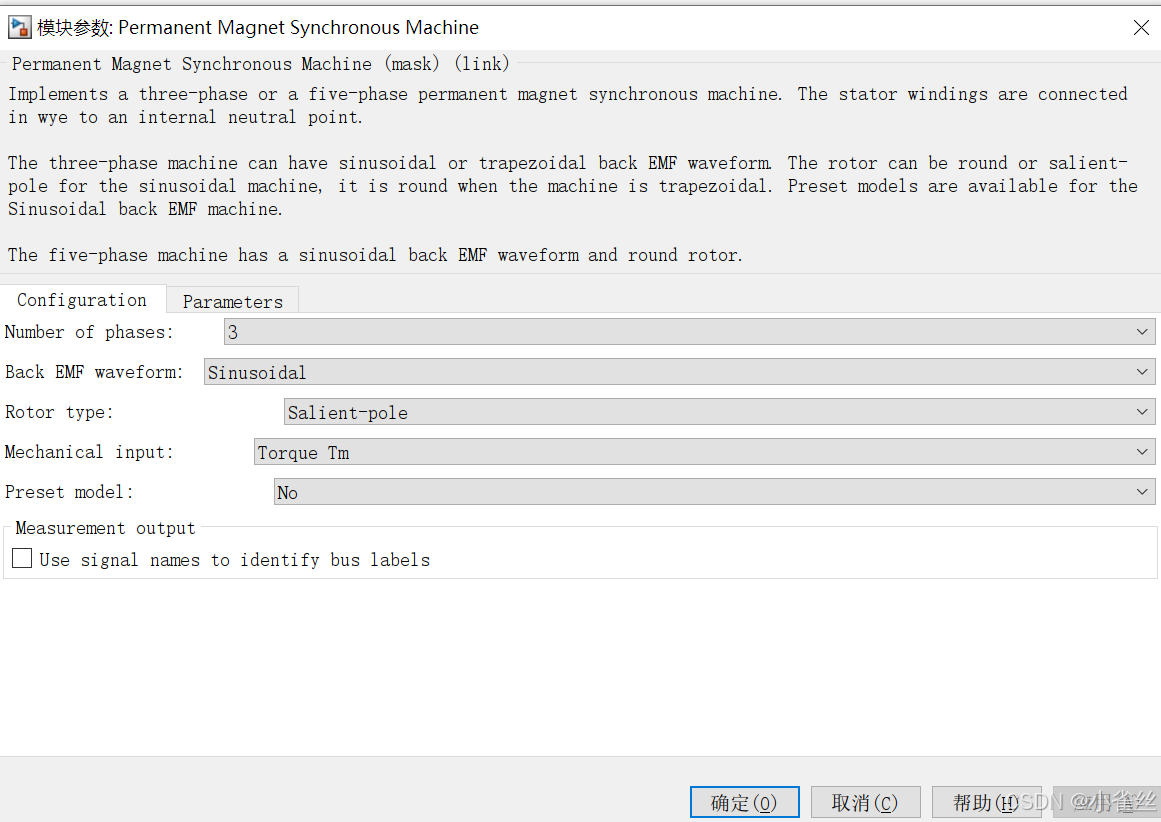

参数介绍：
相数（Number of phases） ​：选择电机相数（3相或5相）。五相电机需更高频逆变器，但转矩波动更小。 五相电机仅支持正弦EMF。

​反电动势波形（EMF waveform） ​：选择正弦（Sinusoidal）或梯形（Trapezoidal）。 Sinusoidal 梯形波需匹配凸极转子，正弦波需圆形转子。

**​转子类型（Rotor type）**​ ： 圆形（Round）或凸极（Salient-pole）。Salient-pole（凸极）
​需与EMF波形兼容：正弦EMF→圆形转子；梯形EMF→凸极转子。

**​预设模型（Preset model）**​ ：选择预定义模型（如"标准三相表贴式"），自动填充参数。 无 加速仿真配置，适用于典型工况。

​

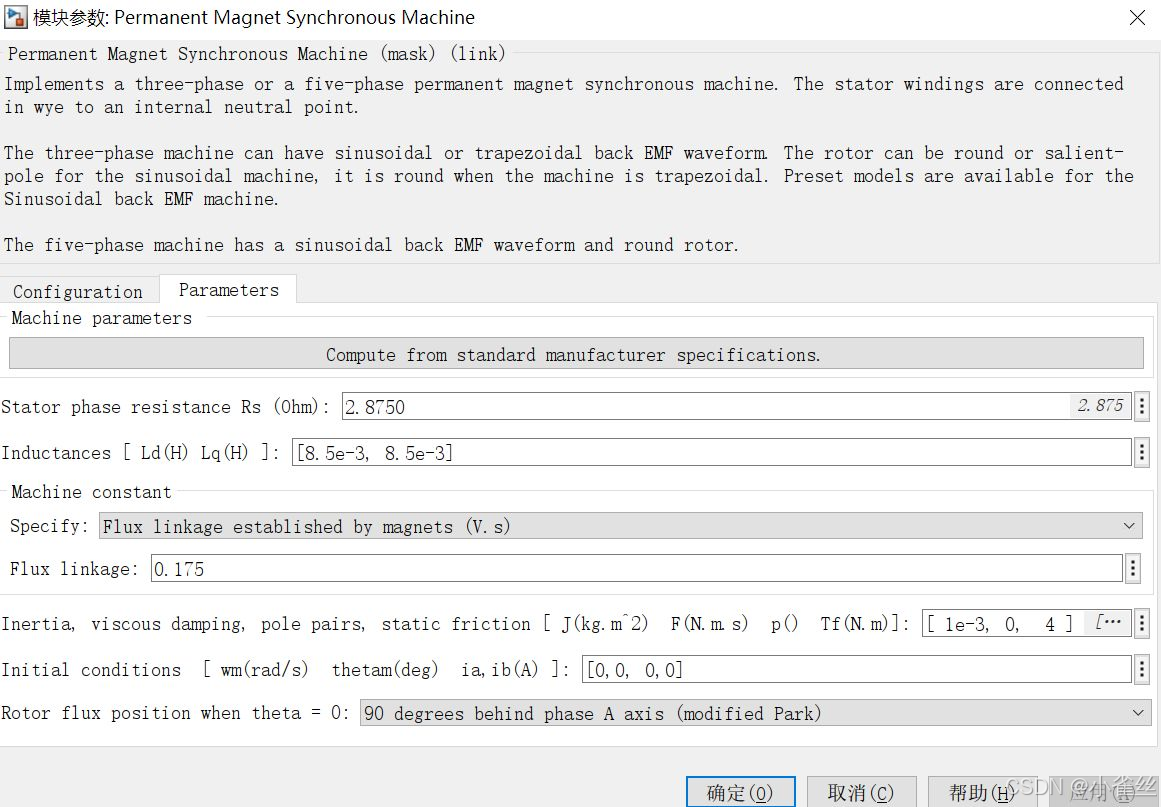

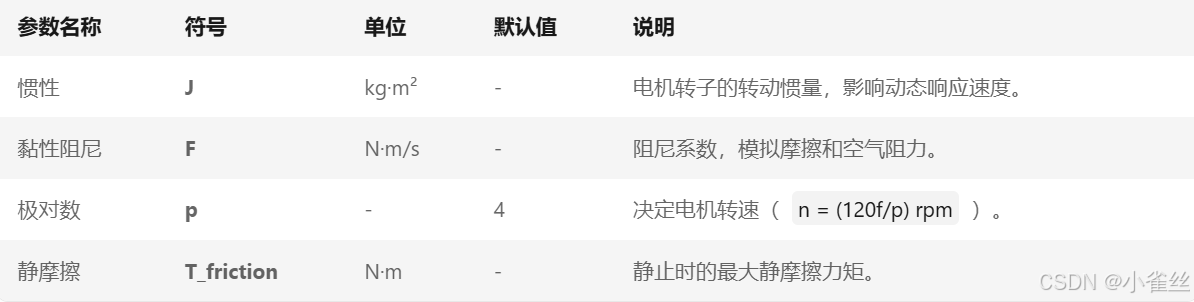

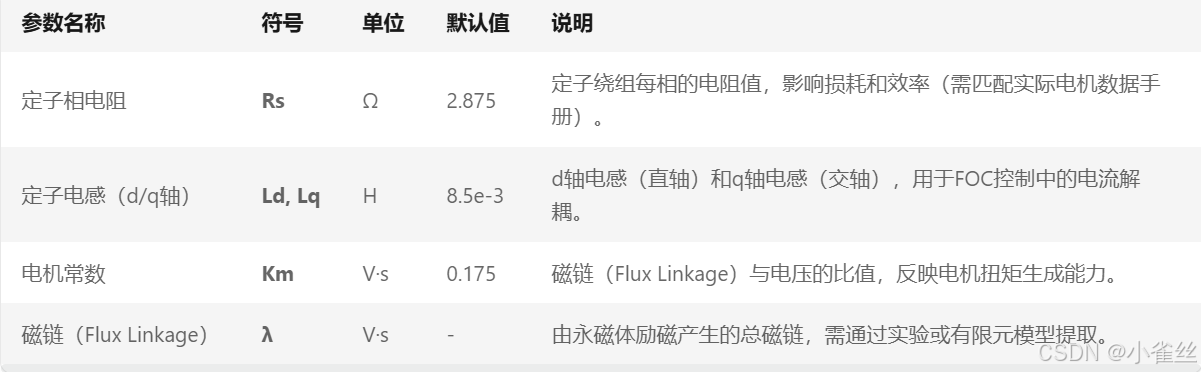

参数介绍：


转子磁通位置
​参数：Rotor flux position when theta =: 90 degrees behind phase A axis (modified Park)
​含义：在改进的Park变换坐标系中，转子磁通的初始角度（相对于相A轴滞后90°）。
​作用：用于定义转子磁场的空间位置，是FOC算法中角度估计的基础。
​典型值：0°（对齐定子d轴）或90°（对齐q轴），需与实际控制器的初始位置一致。

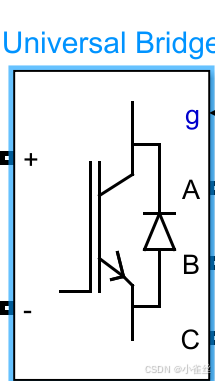

二.通用桥式电路

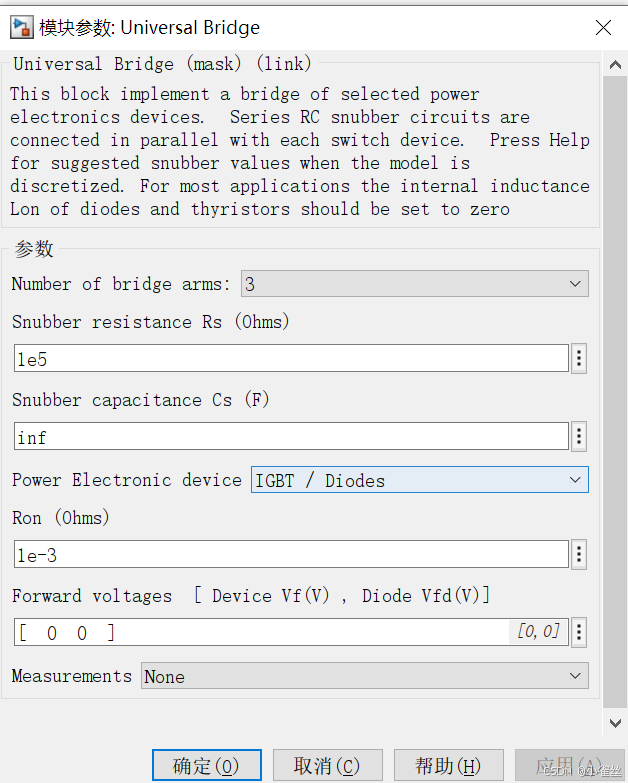

**桥臂数量（Arms）**​
桥式电路的“臂数”决定电路的结构和功能。
​3相桥：通常由6个开关器件（如IGBT或二极管）组成，模块可能将其抽象为半桥或简化结构，用户仅需配置臂数，内部自动处理拓扑。
​常见场景：
​3相逆变桥：驱动交流电机（如电动汽车）。
​H桥：直流电机调速或升降压电路。
​配置建议
用户输入3表示三相桥，实际对应6个开关（模块内部隐藏细节）。
​注意：桥臂数越多，电路复杂度越高，需匹配更高性能的逆变器。

缓冲电阻（Snubber Resistance, Rs）​
​吸收电压尖峰：当开关器件（如IGBT）关断时，感性负载会产生高压尖峰，Rs与电容Cs组成RC网络吸收能量。
​抑制振荡：防止关断瞬间因寄生电容与电感形成的LC回路引发高频振荡。

缓冲电容（Snubber Capacitance, Cs）​
与电阻Rs串联，形成RC吸收网络，共同吸收尖峰能量。
​禁用缓冲：设为inf（无穷大）表示关闭Snubber（需谨慎操作）。

电力电子器件（Power Electronic Device）​
选择开关器件类型，决定电路特性：
​IGBT：适用于高电压、大电流场景（如电动汽车主驱）。
​二极管：用于整流或续流（如UPS电源）。
​MOSFET：低电压、高速场景（如DC-DC转换）。

导通电阻（Ron）​
表征器件导通时的电阻，直接影响导通损耗（P_loss = I^2 * Ron）。
​低Ron：减少损耗，但可能降低开关速度（如IGBT的Ron≈0.1mΩ）。
​高Ron：开关速度快，但损耗增大（如MOSFET的Ron≈10mΩ）。

正向电压（Forward Voltages）​
​​二极管：正向导通电压（如硅管0.7V，快恢复管0.1V）。
​IGBT：饱和压降（Vce(sat)，如0.5V）。

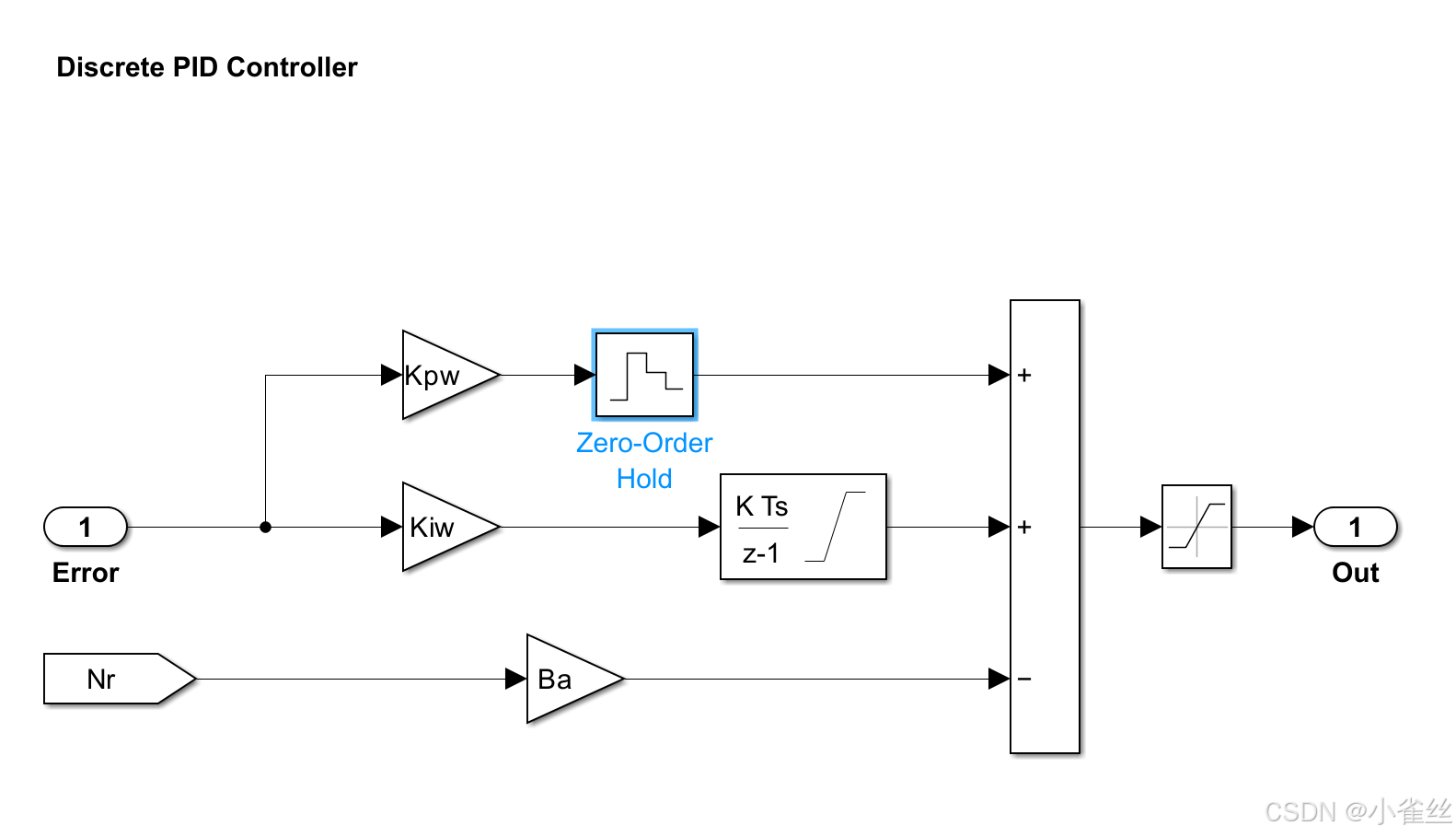

三.PI模块

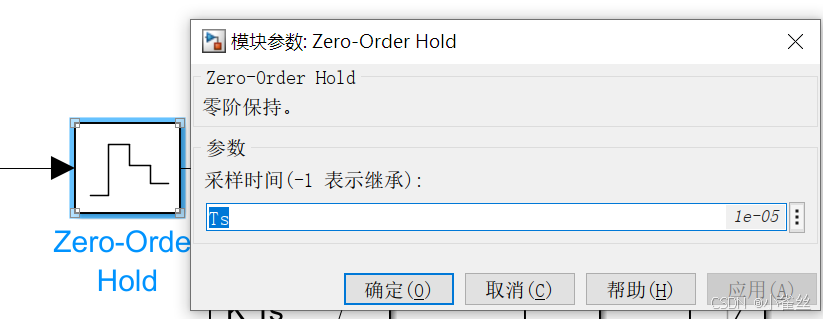

这个模块叫做 ​零阶保持器（Zero-Order Hold）​，是 Simulink 中用来控制信号采样和保持的工具。
想象你在用相机拍照：
每隔 1秒 拍一张照片（这就是「采样周期」）。
零阶保持器的作用是：在两次拍照的 1秒间隔内，始终显示上一张照片的画面，不让画面突然变化。
如果你拍的是一张包含多个物体的照片（比如一个三维坐标 (x,y,z)），那么这三个数值在 1秒内 都会一起保持不变。

应用场景
​离散化连续信号
在数字控制系统中，传感器可能是连续采样的（如每毫秒一次），但控制器只需要每秒处理一次。用零阶保持器把中间值「冻住」，避免控制器被高频数据轰炸。

​多速率系统协调
当不同模块的采样率不匹配时，用零阶保持器隔离它们，防止信号频率冲突。

​简化向量/矩阵处理
如果需要对一组相关信号（如温度、压力、位置）同步采样，直接用零阶保持器打包处理，不用单独设置每个信号。

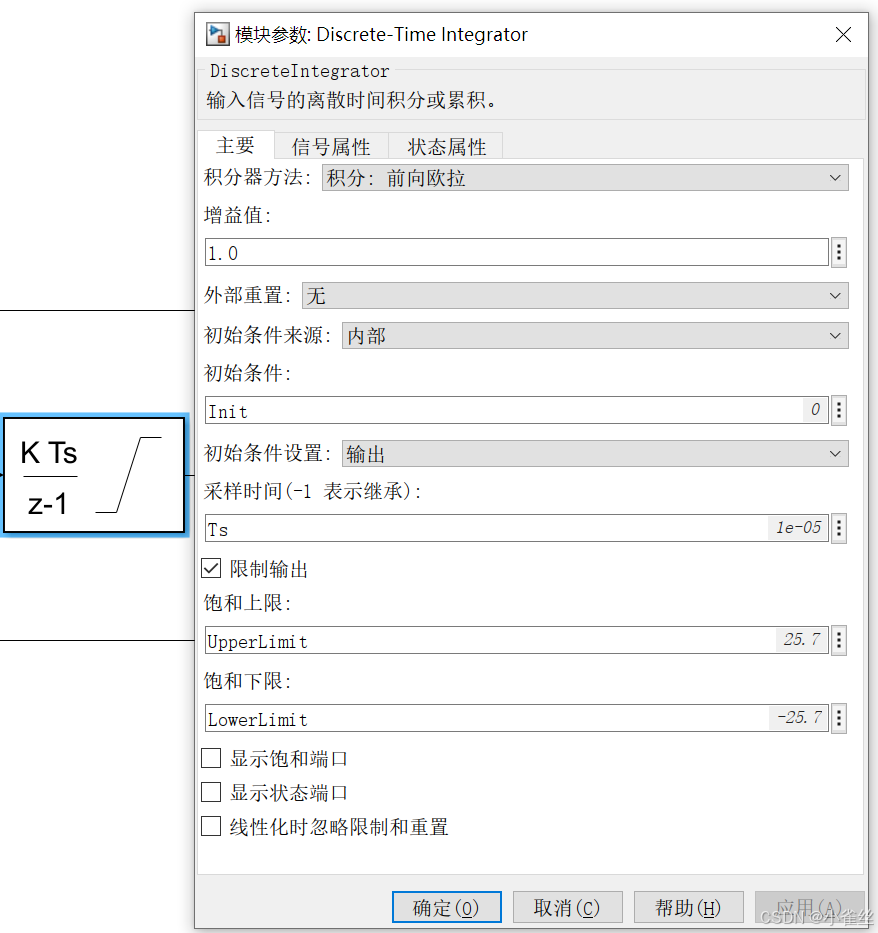

离散时间积分器：将离散信号累加处理

限幅模块：
​**(1) 防止执行机构过载**
​执行器的物理限制：
例如，电机驱动器的输出电压范围是 0~10V，若PID计算出的输出为 12V，直接驱动会导致电机绕组烧毁或逆变器损坏。
​图中体现：
限幅模块将输出约束在 [−Limit, +Limit] 范围内（如 −10V ≤ Out ≤ +10V）。
​**(2) 抑制积分项饱和**
​积分控制的副作用：
在长期稳态误差下，积分项会持续累加（如 ∑Error 不断增大），导致输出信号无限增长。
​限幅可阻止积分项溢出，避免控制量超出执行器能力范围。
​示例：
若目标温度为 100℃，但传感器反馈始终为 50℃，积分项会不断增加 Kiw×(100−50)，最终输出可能超过加热器最大功率。
​**(3) 避免系统振荡**
​高增益下的不稳定：
若 Kpw（比例增益）或 K Ts（微分增益）设置过高，输出信号可能剧烈振荡。
​限幅可限制振荡幅度，防止系统发散（如电机转速疯狂波动）。
​类比：
小汽车油门踏板若无限制，踩到底会导致发动机爆缸；限幅相当于“自动挡”的最大油门限制。
​**(4) 应对外部扰动**
​干扰导致输出突变：
如突加负载或传感器噪声，可能导致PID输出瞬间过大。
​限幅可吸收冲击，确保输出平滑过渡（如阀门开度从 50% 突然跳变到 150% 会被限制在 100%）。
​2. 限幅的实现方式
​**(1) 硬件限幅**
​执行器内置保护：
电机驱动器通常自带硬件限幅（如通过二极管钳位或MOSFET开关限制电压）。
​图中隐含设计：
限幅模块可能集成在 Out 端（如标注 ±10V），确保输出不超过物理边界。
​**(2) 软件限幅**
​数字PID中的饱和处理

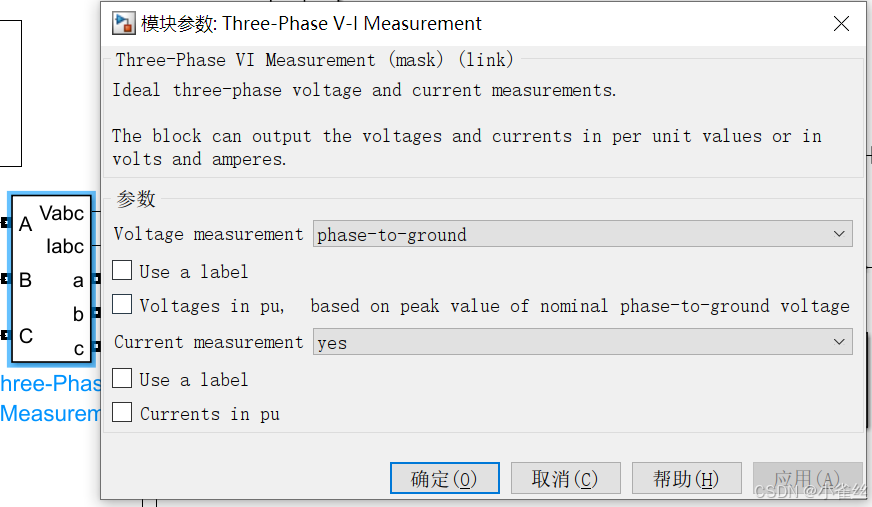

四.三相电压电流测量模块

模块核心功能
该模块用于 ​理想三相电压和电流的精确测量，支持以下特性：
​双单位输出：
​标幺值（pu）​：基于标称相地电压峰值的归一化单位（便于系统级分析）。
​实际物理量（V/A）​：直接输出电压（伏特）和电流（安培）的绝对值。
​灵活的信号标记：
可为电压/电流信号添加自定义标签（如U_a, I_b），兼容MATLAB/Simulink等仿真平台。
​理想化设计：
不考虑测量误差（如阻抗、温度漂移），专注于信号建模与分析。

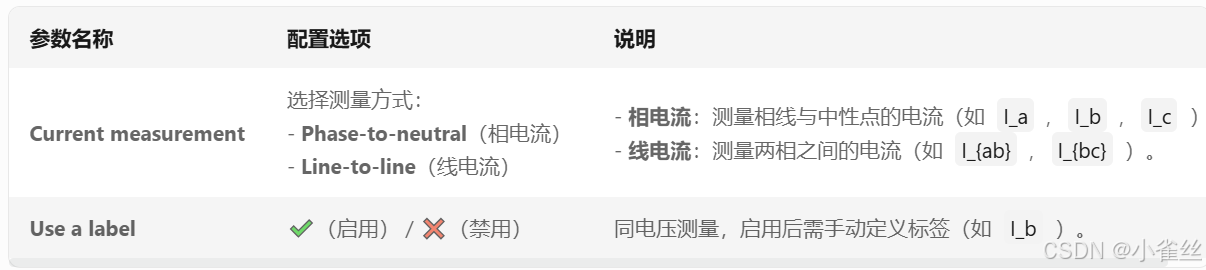

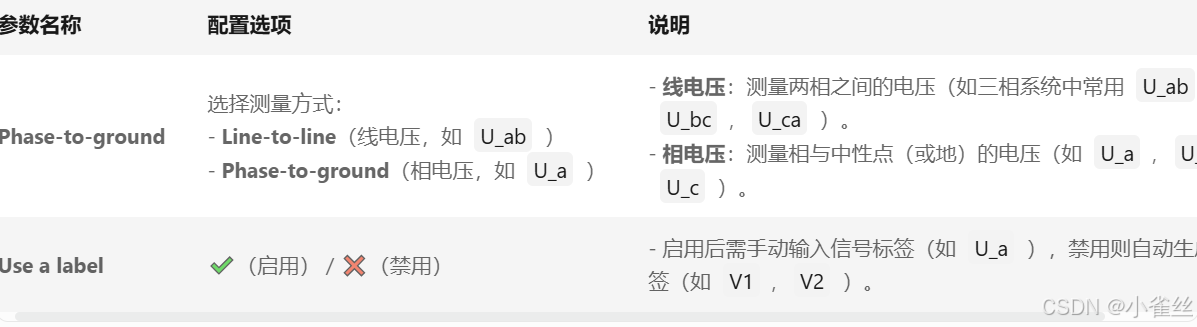

参数介绍


该模块通过 ​灵活的测量模式 和 ​双单位输出，满足电力系统分析、电机控制、电网监测等场景的需求。用户需重点关注：
​测量方式选择：根据实际需求选择相电压（Phase-to-ground）或线电压（Line-to-line）。
​标幺值标定：正确设置标称峰值以确保单位一致性。
​信号标签管理：启用标签提升仿真结果的可读性和复用性。
