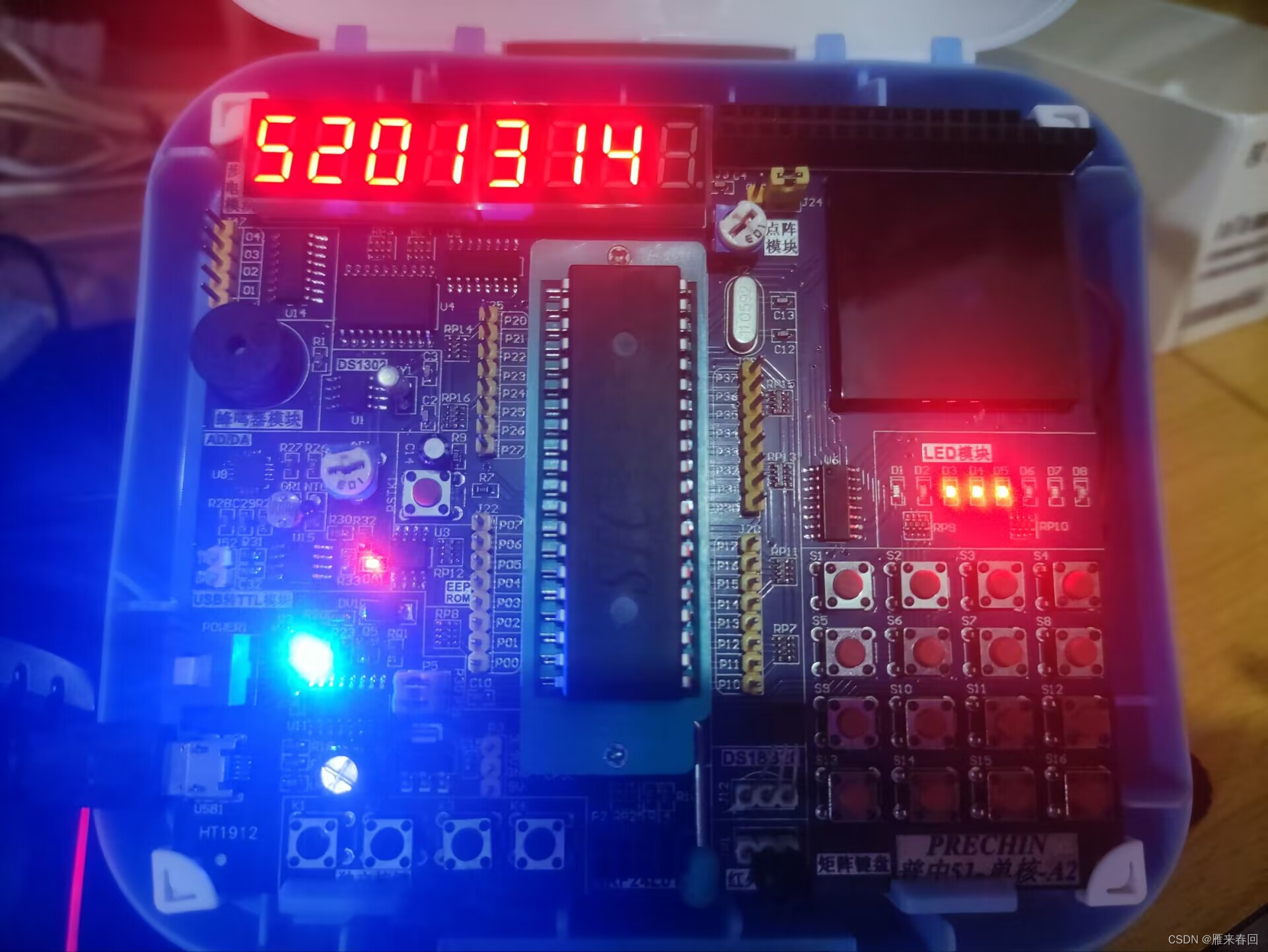

#普中51开发板# 52单片机数码管显示5201314

雁来春回

已于 2022-10-24 23:22:43 修改

阅读量1.5k

点赞数

分类专栏： 52单片机文章标签：单片机 1024程序员节

于 2022-10-24 23:10:22 首次发布

本文链接：https://blog.csdn.net/qq_57485155/article/details/127504118

版权

52单片机专栏收录该内容

1 篇文章

订阅专栏

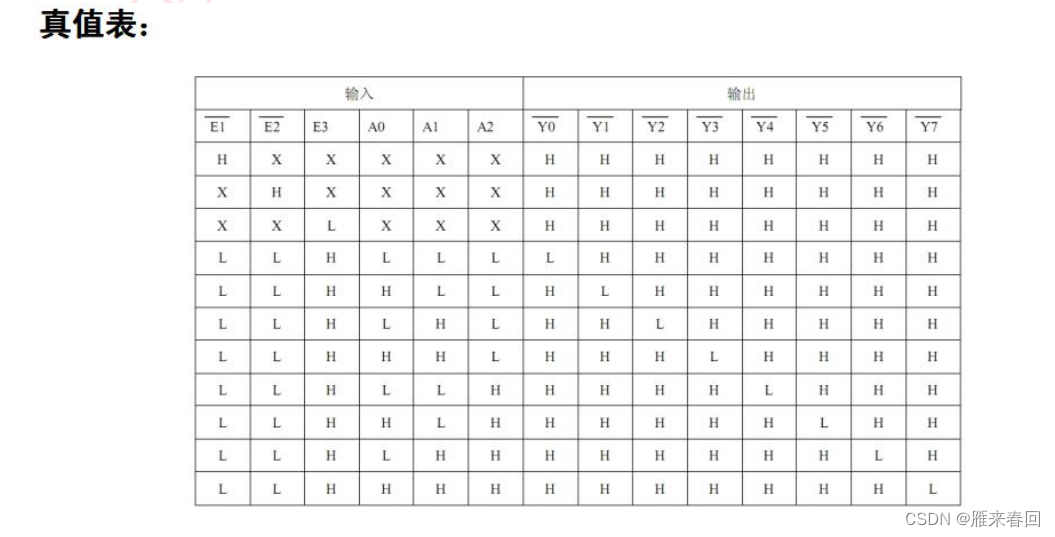

74HC138真值表（H高，L 低，倒着数）

#include<reg52.h>
#include<intrins.h>
#define LED P0
typedef unsigned int u16;  //对数据类型进行定义
typedef unsigned char u8;

sbit LSA=P2^2;
sbit LSB=P2^3;
sbit LSC=P2^4;

u16 code num[]={0x3f , 0x06 , 0x5b , 0x4f , 0x66 , //声明0~9的值
			    0x6d , 0x7d , 0x07 , 0x7f , 0x6f };
void delay(u16 i)
{
	while(i--);
}
void run()
{
   	 LSA=1;LSB=1;LSC=1;
	 LED=num[5];
	 delay(100);

	 LSA=0;LSB=1;LSC=1;
	 LED=num[2];
	 delay(100);

	 LSA=1;LSB=0;LSC=1;
	 LED=num[0];
	 delay(100);

	 LSA=0;LSB=0;LSC=1;
	 LED=num[1];
	 delay(100);

	 LSA=1;LSB=1;LSC=0;
	 LED=num[3];
	 delay(100);

	 LSA=0;LSB=1;LSC=0;
	 LED=num[1];
	 delay(100);

	 LSA=1;LSB=0;LSC=0;
	 LED=num[4];
	 delay(100);
}
void main()
{
	while(1)
	{
		run();	 //数码管显示数字
	}
}
