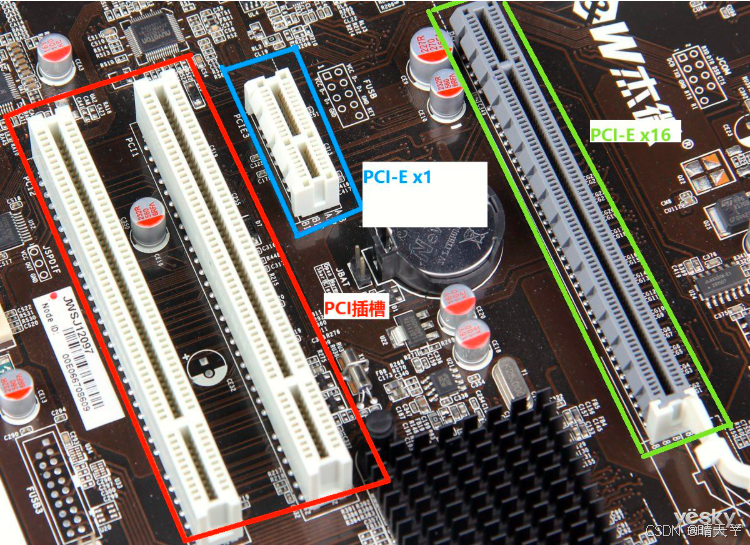

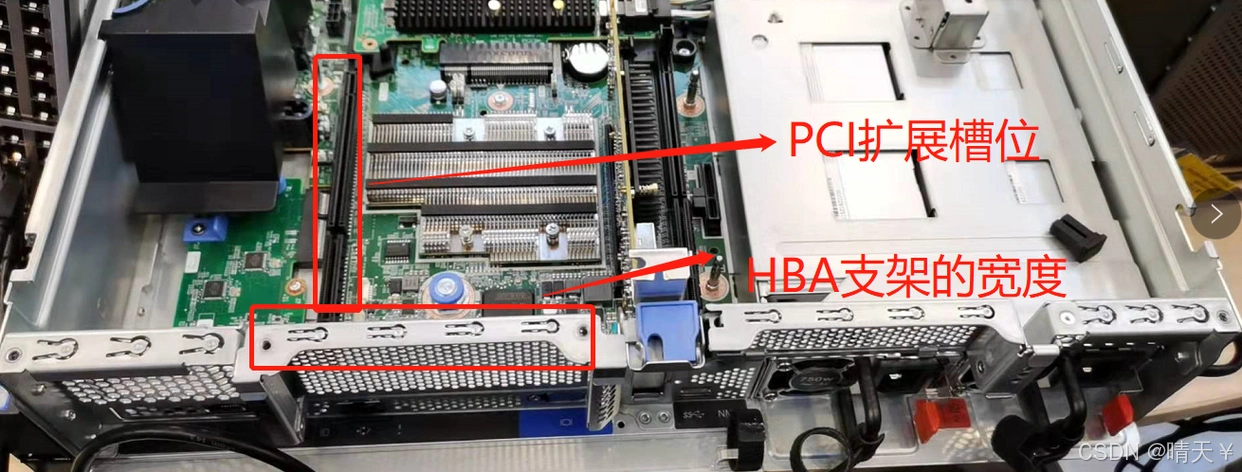

HBA卡（Host Bus Adapter，主机总线适配器）是一种用于连接服务器与存储设备的硬件设备，充当两者之间的桥梁，实现数据传输和通信。它通常以扩展卡的形式插入服务器的PCI总线_百度百科或PCIe插槽，并通过物理接口（如光纤通道、SCSI、SAS或iSCSI）连接存储设备。
HBA网卡是用于连接计算机和计算机网络。一般插在计算机大总线扩展槽上，卡上有连接计算机网络的接口。网卡物理上连接计算机内部总线。
一、HBA的作用
我们知道网卡是用于连接计算机和计算机网络。网卡一般插在计算机大总线扩展槽上，卡上有连接计算机网络的接口。HBA是用于连接计算机主机与存储设备之间的接口卡。它起到将主机的数据传输到存储设备以及从存储设备读取数据的作用。
HBA的作用就是实现内部通道协议PCI或Sbus和FC(FC：光纤通道，大多数地方拼写全称为Fibre Channel，这两种写法都是光纤通道的意思，但是光纤通道并不代表一定需要使用光纤作为传输介质，所以这里不能理解为FC就是光纤Fiber）协议之间的转换。
二、HBA 卡的工作原理
HBA 卡内部构造精巧 ，宛如一个微型的智能工厂。其核心部件包括一个小中央处理器，承担着 PCI 和光纤通道两种协议转换的重任。想象一下，它就像是一个语言翻译官，确保服务器与存储设备之间的 “交流” 畅通无阻。
数据缓存则像是工厂中的临时仓库，用于暂存数据，以保障数据传输的连续性。在数据从服务器传输到存储设备，或从存储设备读取到服务器的过程中，数据缓存能够有效减少数据等待的时间，提升传输效率。
连接光纤通道和总线的连接器件，如同工厂中的运输通道，将各个部分紧密连接起来，确保数据能够在不同组件之间快速传输。
除了协议转换，HBA 卡还具备多项实用功能。它能够初始化与光纤通道网络连接的服务器端口，就好比为服务器与存储设备之间的通信搭建好初始的桥梁，让两者能够顺利 “握手” 。
HBA 卡还支持上层协议，如 TCP/IP 和 SCSI 等，进一步拓展了其应用范围。它还负责 8B/10B 的编码解码工作，这一过程类似于给数据穿上特定的 “外衣”，确保数据在传输过程中的准确性和稳定性。通过这些功能，HBA 卡极大地提升了服务器的数据处理能力和存储访问速度，为服务器的高效运行提供了有力保障。
三、HBA 卡的类型

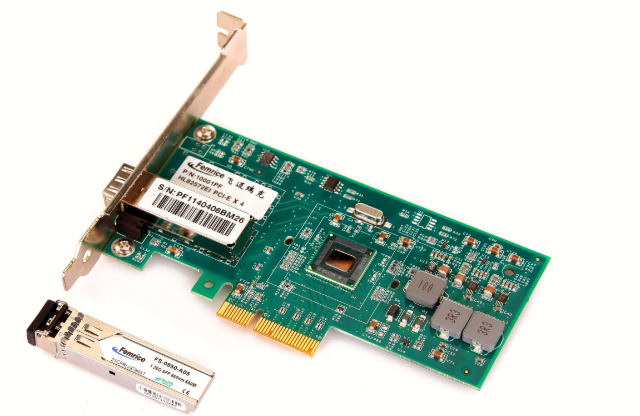

1）FC - HBA 卡

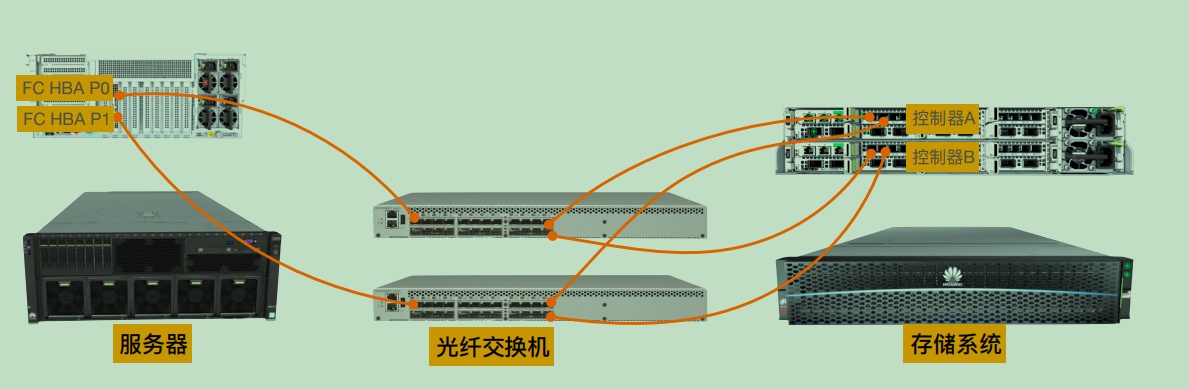

FC - HBA 卡，即光纤通道主机总线适配器，是用于连接服务器和光纤通道存储区域网络（SAN）的关键组件。其显著特点是具备高速、低延迟的数据传输能力，能够满足企业对大量数据快速处理和存储的需求。在数据中心、大型企业的核心业务系统等场景中，FC - HBA 卡发挥着重要作用。以金融行业为例，银行的交易系统每天要处理海量的客户交易数据，这些数据需要快速、准确地存储和读取。FC - HBA 卡凭借其高速传输特性，能够确保交易数据及时写入存储设备，同时在需要查询或处理历史交易数据时，迅速从存储设备中读取出来，为银行的业务稳定运行提供了坚实保障。
在医疗领域，医院的影像存储和处理系统也离不开 FC - HBA 卡。CT、MRI 等医疗设备产生的大量高清影像数据，需要快速传输到存储设备进行存储和管理。FC - HBA 卡的低延迟特性，使得医生在调取患者影像时，能够快速获取到清晰的图像，为疾病诊断节省了宝贵时间。
2）iSCSI - HBA 卡
iSCSI - HBA 卡的工作原理基于 iSCSI 协议，该协议将 SCSI 命令和数据封装在 TCP/IP 数据包中，通过以太网进行传输。这使得iSCSI - HBA 卡能够利用现有的 IP 网络基础设施，实现服务器与存储设备之间的连接。
相比传统的存储连接方式，iSCSI - HBA 卡具有成本低、易于部署和管理的优势。对于中小企业而言，它们可能没有大量的资金投入到昂贵的光纤通道存储设备和网络建设中。iSCSI - HBA 卡则提供了一种经济实惠的解决方案，企业可以利用现有的以太网网络，轻松搭建起存储区域网络。
在一个小型电商企业中，随着业务的快速发展，需要存储和管理大量的商品信息、订单数据等。采用iSCSI - HBA 卡，企业只需在服务器上安装相应的卡，并将其连接到现有的以太网交换机上，再与存储设备进行配置，就能够快速构建起一个高效的存储系统。这种方式不仅降低了企业的硬件采购成本，还减少了网络布线和管理的复杂性，使得企业能够更加专注于业务发展。
四、HBA 卡的应用场景
1）数据中心
在数据中心这一庞大的数字中枢里，HBA 卡扮演着无可替代的关键角色。数据中心犹如一座巨型的数据仓库，每天都要处理和存储海量的数据。以大型电商企业的数据中心为例，在购物高峰期，每秒都有成千上万笔订单数据需要快速存储和处理。HBA卡凭借其强大的性能，能够支持大规模的数据存储与传输，确保订单数据能够及时、准确地写入存储设备，同时在用户查询订单状态时，迅速从存储设备中读取数据并反馈给用户。
在金融行业的数据中心，对数据的安全性和传输速度要求极高。银行的交易系统需要实时处理大量的资金交易数据，任何数据的丢失或延迟都可能引发严重的后果。HBA 卡的高速、低延迟特性，能够保障交易数据在服务器与存储设备之间快速、稳定地传输，为金融业务的安全、稳定运行提供坚实的基础。
2）虚拟化环境
虚拟化环境中，HBA 卡的优势得以充分彰显 。它能够显著提高资源利用率，通过将多个虚拟机连接到共享的存储资源，实现存储资源的高效共享。在一个拥有多个虚拟机的服务器环境中，不同的虚拟机可能运行着不同的应用程序，如邮件服务器、文件服务器等。HBA 卡可以让这些虚拟机同时高效地访问存储设备，避免了存储资源的浪费。
HBA 卡还为虚拟机迁移提供了有力支持。当服务器需要进行维护或升级时，可以利用 HBA 卡将正在运行的虚拟机快速迁移到其他服务器上，且整个迁移过程对用户完全透明，不会造成业务中断。这一功能极大地提高了虚拟化系统的可用性和灵活性。例如，在企业的信息化系统中，如果一台承载关键业务的虚拟机所在的服务器出现故障隐患，管理员可以借助 HBA 卡将该虚拟机迅速迁移到其他健康的服务器上，确保业务的持续运行，避免因服务器故障而给企业带来的损失。
五、HBA 卡的案例分析
1）案例一：服务器挂载存储故障
在某企业的数据中心，一台戴尔服务器承担着关键业务的数据存储与处理任务。该服务器部署了VMware ESXI 操作系统，并安装了刚采购的两块单口 8Gb HBA 卡，旨在挂载共享存储，以满足业务对数据存储和访问的需求。然而，服务器开机后，却始终无法成功挂载存储，这一故障严重影响了业务的正常运行。
技术人员迅速展开排查。他们首先拔掉 HBA 卡光模块上的光纤线缆，经肉眼仔细观察，发现两块 HBA 卡光模块均无红光 。通常情况下，HBA 卡及光模块运行正常时，多模光模块会发出红光，这一现象表明 HBA 卡或光模块可能存在故障。
考虑到 HBA 卡和光模块刚采购不久，自身损坏的概率相对较低。技术人员与供应商取得沟通，经过深入分析，判断问题出在服务器安装的 VMware ESXI 系统缺少相应的 HBA 卡驱动程序。找到了问题的根源，技术人员立即从指定的驱动下载链接 “Download VMware vSphere - VMware Customer Connect” 下载驱动程序，并将其上传到系统的临时目录。
在 VMware ESXI 系统中，技术人员通过执行命令 “esxcli software vib install -v /tmp/lpfc - 11.4.367.20 - 1OEM.600.0.0.2768847.x86_64.vib” 来安装 HBA 卡驱动。安装完成后，按照系统提示重启服务器。当服务器启动完成，技术人员再次观察 HBA 卡上的光模块，欣喜地发现光模块均有红光亮起，同时，服务器也成功挂载了共享存储，业务得以恢复正常运行。
2）案例二：存储链路切换异常
某大型企业的 IT 基础设施中，部署了四台全新的思科物理服务器，每台服务器均配置了两块单口 8Gb HBA 卡，用于挂载共享存储，以保障业务数据的高效存储和访问。在服务器的日常运行过程中，运维人员发现其中一台服务器挂载存储的路径出现异常，无法正常进行 HBA 卡主备链路的切换工作。这一问题使得服务器在面临主链路故障时，无法及时切换到备用链路，存在业务中断的风险。
为了解决这一故障，运维人员首先对服务器进行了初步检查。他们拔掉 HBA 卡光模块上的光纤线缆，经肉眼观察，发现此服务器的一块 HBA 卡光模块无红光。基于这一现象，运维人员初步判断要么HBA 卡有问题，要么光模块有问题。
为了准确确定故障点，运维人员采用了替换测试的方法。他们先更换了光模块，经过测试，发现该 HBA 卡无故障，而更换后的光模块能够正常工作，这就确定了是原光模块存在故障。随后，运维人员更换了故障光模块，服务器挂载存储的路径恢复正常，HBA 卡主备链路的切换工作也能够顺利进行，成功消除了业务中断的隐患 。
