OSPF的防环机制

OSPF将整个OSPF域划分为多个区域，区域内部通过拓扑信息计算路由，区域间传递路由信息，实现全网可达。OSPF防环机制主要是体现在域内防环和域间防环。

域间防环

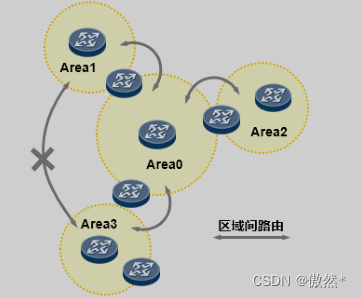

• OSPF的星型拓扑划分规则实际上就是一种防环手段。OSPF要求所有的非0区域必须与骨干区域直接相连，区域间路由需经由骨干区域中转。OSPF要求所有的非0区域必须与骨干区域直接相连， 区域间（ Inter- - Area Route ）路由需经由骨干区域中转。这个要求使得区域间的路由传递不能发生在两个非0的区域之间，这在很大程度上规避了区域间路由环路的发生，也使得OSPF的区域架构在逻辑上形成了一个类似星型的拓扑，如下图所示。

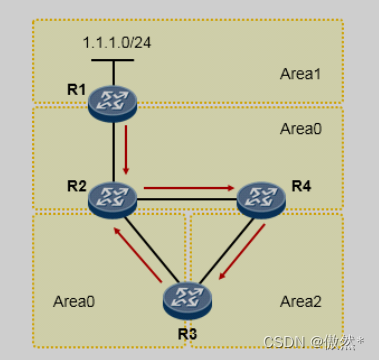

• ABR从非骨干区域收到的Type-3 LSA不能用于区域间路由的计算。当一台 ABR 在非 Area0 的区域中收到 Type- - 3 LSA 时，虽然它会将其装载进 LSDB ，但是该路由器不会使用这些 Type- - 3 LSA 进行路由计算，当然它更不会将这些 Type- - 3 LSA 再注入回Area0 中。

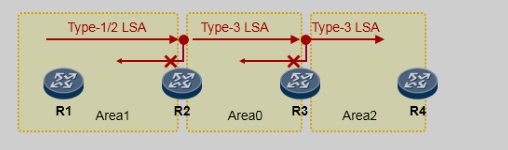

• 区域之间存在水平分割机制，从某个区域学到的路由信息不会再通告到这个区域，这和距离适量协议的水平分割相似，区域水平分割可以概括为：从此区域出，不进此区域。


域内防环

OSPF基于一类二类LSA的洪泛收集区域内的拓扑信息，将这些拓扑信息转化为有向图，再用SPF算法将有向图转化为最短路径树，而树形结构是无环的，OSPF最后依据树形结构将路由加载到路由表中。

有向图转化

一类LSA描述了某个设备的接口信息，二类LSA只是一类LSA对MA网络的补充，通过查看一二类LSA可以画出单区域的有向图。
