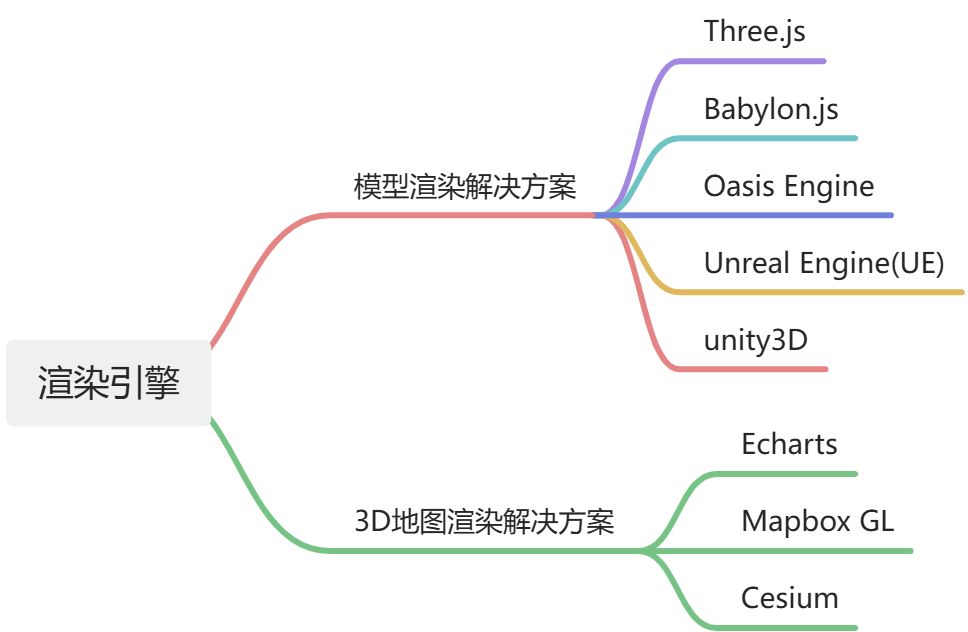

一、模型渲染解决方案
1. Three.js
a. 简述
- Three.js 是一款基于 WebGL 的强大 JavaScript 库,用于在 Web 浏览器中创建和呈现三维图形。它提供了基础的 3D 渲染功能,包括几何体创建、材质和光照效果。通过设计API,Three.js 成功地降低了 WebGL 的复杂性,开发3D 场景、模型、动画以及粒子系统。
b. 示例
- 小米su7示例:su7 (gamemcu.com)
- 汽车移动游戏:_______________🚗_____ (bruno-simon.com)
- 数字孪生-智慧工厂:数字像素 -可视化设计、开发、互动综合服务平台
- VR 看房:宸翰/threejs-vr-viewroom
c. 主要功能
- 3D 场景与模型:Three.js 支持导入多种格式的 3D 模型,包括 OBJ, STL, FBX 等,并可以创建自定义的 3D 几何体。
- 材质与材质材料:Three.js 支持多种材质类型,如基础材质、材质材料等,可以实现逼真的渲染效果。
- 灯光与阴影:Three.js 支持各种光源,如点光源、平行光源等,并且可以设置阴影,增强场景的真实感。
- 动画与物理引擎:Three.js 内置动画库,可以创建关键帧动画,同时也支持使用 Cannon.js 等物理引擎实现更真实的物理动画效果。
- 插件扩展:Three.js 有活跃的社区,有许多第三方插件可以扩展其功能,如 GLTFLoader 用于导入 GLTF 模型,OrbitControls 用于轨迹控制等。
- 支持 VR 与 AR:Three.js 支持 VR 和 AR 体验,可以通过相关插件实现在 VR 设备上的 3D 应用。
d. 特点
- 开源,上手难度低;中文资料较多,方便查找文档。
- 适用于小场景,可以做中小型的重表现的Web项目。
- 支持格式:stl,obj+mtl+png,FBX,gltf格式(主要格式,兼容性比较好)
e. 应用场景
数字孪生、智慧城市、智慧园区、网页游戏、数据可视化、三维展示等。
f. 相关教程
- 官网入门教程(简单入门,API参考; 官网打开较慢,可将文档下载到本地,请看2.threejs简介)
three.js docs - Three.js 中文网(大量代码图片,方便理解学习)
Three.js中文网 - Three.js入门(大量示例,边学边练)
入门:真正的乐趣从这里开始! | Discover three.js (discoverthreejs.com)
2. Babylon.js
a. 简介
- Babylon.js 是一个开源的 3D 引擎,专门为 Web 浏览器设计,允许开发者创建和展示交互式 3D 内容,无需安装任何插件。
- 它是基于WebGL 技术构建的,这意味着它可以利用现代浏览器内置的图形硬件加速功能来渲染 3D 图形。
b. 示例
c. 特点
- 开源,强大,美观,简单和开放的3D渲染体验,支持ts。
- 适合做中大型项目,尤其是多种媒体混杂的或者是游戏项目VR体验项目。
- 支持格式:glTF,OBJ,STL,.babylon (常用格式)
- 模型显示不失真,有较为详细的api文档。
- 学习难度大、周期长。
d. 主要功能
- WebGL 支持:支持WebGL 1.0、2.0 和 WebGPU,使得3D 内容可以在无需插件的情况下在现代浏览器中运行。
- 完整的场景图:包括灯光、摄像机、材质、网格、动画、音频和动作等元素。
- 跨平台原生应用部署:支持 iOS、Android、MacOS、Win32 和 UWP(微软基于win10开发的通用平台,微软希望自己所有的设备(包括Surface,Xbox,HoloLens等)都运行于同样的系统) 等平台。
- 物理引擎集成:支持 oimo.js、ammo.js 和 cannon.js 等多种物理引擎。
- 粒子系统:支持 CPU 和 GPU 两种模式渲染的粒子系统,以及立体粒子系统。
- 基于 Web Audio 的音频引擎:提供高质量的音频支持
- 硬件加速的 GUI:提供交互式图形控件,如按钮、多选框等。
- 着色器和渲染:支持节点材质、基于物理的渲染(PBR)、镜面反射、透明度贴图等多种着色器效果。
- VR 和 WebXR 支持:允许开发者创建沉浸式的虚拟现实体验。
e. 应用场景
游戏开发、教育、建筑可视化、产品展示、数据可视化、虚拟现实和增强现实(AR)。
f. 相关教程
- Babylon.js 中文网:
https://www.cnbabylon.com/ - 教程大全:
https://doc.cnbabylon.com/ - 案例大全:
https://example.cnbabylon.com/
3. Oasis Engine
a. 简介:
Oasis Engine是一套 Web 为先、移动优先、开源共建的实时互动解决方案,采用组件化架构并用 Typescript 编写。它包含渲染、物理、动画、交互、XR等功能,并提供了具备完善工作流的可视化在线编辑器,帮助你在浏览器上创作绚丽的 2D/3D 互动应用。它主要由两部分组成:
b. 示例
官方示例:Galacean Engine
c. 主要功能
- Web 优先:Oasis Engine 设计为支持Web技术栈,特别是HTML5、CSS3和JavaScript(尤其是TypeScript)。这意味着它能够很好地在Web浏览器中运行,无需安装额外的客户端。
- 移动优先:考虑到移动设备的普及,Oasis Engine 优化了在移动设备上的表现,包括对触摸输入的支持和对移动硬件的优化。
- 2D 和 3D 图形支持:Oasis Engine 支持先进的2D和3D图形渲染,能够创建复杂的视觉效果,包括阴影、纹理、动画等。
- 动画系统:引擎具备强大的动画管理能力,支持多种类型的动画,包括骨骼动画和属性动画。
- 脚本支持:Oasis Engine 支持使用TypeScript编写脚本来控制游戏逻辑,这是一种静态类型的编程语言,可以提供更好的类型检查和开发效率。
- 组件化架构:采用组件化的架构,允许开发者灵活地组合和重用功能模块,使开发过程更加高效。
- 多平台支持:除了Web环境外,Oasis Engine 也支持支付宝小程序,这使得它可以在支付宝生态系统内部署应用。
- 开源:Oasis Engine 开源的事实意味着开发者社区可以贡献代码、报告错误并参与到引擎的发展中。
d. 特点
- 支持可视化编辑,在编辑器中导入模型,通过操作栏调整模型与场景信息,大量减少代码工作量。
- 支持代码导出,可将可视化编辑后的业务进行导出,支持React导出与Vanilla导出。
- 导出代码可进行二次编辑。
- 支持移动端渲染。
e. 应用场景
- 支付宝五福等活动:Oasis Engine 被用来支持支付宝中的各种互动活动,例如“五福”活动,这类活动往往涉及到大量的用户参与和复杂的3D图形展示。
- 小游戏开发:由于支持Web技术和移动优先的设计,Oasis Engine 可以用于开发在网页和移动平台上运行的小游戏。
- 互动广告和营销活动
- 虚拟现实(VR)和增强现实(AR):尽管主要关注Web技术,Oasis Engine 也可能被扩展至支持VR和AR应用,提供更加沉浸式的体验。
f. 相关教程
官方文档:Galacean Engine
4. Unreal Engine
a. 简介
- Unreal Engine(简称 UE)是由 Epic Games 开发的一款功能强大的游戏引擎,它被广泛用于开发各种类型的游戏、模拟、可视化项目以及交互式体验。
- Unreal Engine 5(UE5)是最新版本的引擎,它引入了新的技术和功能,如 Lumen 全局光照系统、Nanite 虚拟化微多边形几何技术等,进一步提高了渲染质量和开发效率。
- 为什么会推荐 UE , 因为在 UE 中我们可以使用 Cesium for Unreal 插件来将 Cesium 集成到 Unreal Engine 中,从而实现 Cesium 在 Unreal Engine 中的使用。
b. 主要功能
- Cesium ion 集成:Cesium for Unreal 插件提供了与 Cesium ion 的集成,Cesium ion 是一个基于云的平台,提供了对全球高分辨率 3D 内容的即时访问,包括摄影测量、地形、图像和建筑物。
- 地理参考组件:CesiumGeoreference 组件允许开发者将场景放置在全球环境中,以便与 Unreal Engine 中的本地环境更平滑地交互。
- 数据流和可视化:Cesium for Unreal 可以流式传输和可视化来自Cesium ion 的数据,使用开放标准构建丰富的 3D 地理空间应用程序。
- 跨平台支持:与Unreal Engine 一样,Cesium for Unreal 支持多种平台,包括PC、游戏主机、移动设备和 VR/AR 设备。
- 开源和免费:作为一个开源项目,Cesium for Unreal 对所有用户免费,拥有活跃的社区支持。
c. 实现原理
- vue通过使用像素流插件进行像素流送,详情请看像素流送:向任何地方的任何设备提供高质量UE4内容 (unrealengine.com)
- 像素流(PixelStreaming插件)克隆地址
git clone GitHub - EpicGames/PixelStreamingInfrastructure: Moved to: https://github.com/EpicGamesExt/PixelStreamingInfrastructure
d. 应用场景
游戏和模拟、可视化、交互式体验、虚拟现实和增强现实(AR)、产品展示和数据可视化、智慧城市、智慧园区。
e. 相关教程
- UE5+Cesium智慧城市&园区视频教程:
光影年年-宁晓东的个人空间-光影年年-宁晓东个人主页-哔哩哔哩视频
5. Unity3D
a. 简介
- Unity 3D 简称 U3D 或者 Unity,是当今世界范围内主流的 3D 游戏开发引擎,用 Unity 3D 开发的游戏可以在电脑、手机、游戏机、浏览器等几乎所有常见平台上运行。
- Unity 3D 是由 Unity Technologies 公司开发的一个让玩家轻松创建诸如三维视频游戏、建筑可视化、实时三维动画等类型互动内容的多平台的综合型游戏开发工具。
- Unity 3D 可以运行在 Windows 和MacOS X下,可发布游戏至 Windows、Mac、Wii、iPhone、WebGL(需要 HTML5)、Windows Phone 8 和 Android 平台。也可以利用 Unity Web Player插件发布网页游戏,支持Mac和 Windows平台的网页浏览,是一个全面整合的专业游戏引擎。
b. 主要功能
- 3D 渲染:Unity WebGL 支持高质量的3D渲染,包括光照、阴影、粒子系统等,可以在网页上呈现复杂和真实的3D场景。
- 物理模拟:支持刚体物理和碰撞检测,可以实现物体之间的相互作用和自然运动。
- 动画与特效:支持骨骼动画、粒子特效、动画混合等,让网页内容更加生动。
- UI 元素:支持 GUI 和 UI 元素的创建,如按钮、文本框等,方便用户与网页内容互动。
- 音频支持:支持音频播放、音效处理等功能,增加用户体验的真实感。
c. 特点
- 跨平台:Unity WebGL 生成的内容可以在支持 WebGL 的任何现代浏览器上运行,无需插件。
- 高性能:得益于 Unity 引擎的优化,Unity WebGL 可以在网页上流畅运行复杂的3D应用。
- 易用性:开发者可以使用熟悉的 Unity 编辑器进行开发,然后一键发布到 Web 平台。
- 资源管理:支持资源的动态加载和卸载,有助于减少初始加载时间和内存消耗。
- 多语言支持:支持 C# 编程语言,同时可以通过 JavaScript 或 TypeScript 与网页环境交互。
d. 实现原理
Unity WebGL 的工作原理是将 Unity 引擎中的内容转换成可以在 Web 浏览器中运行的 JavaScript 和 WebGL 渲染指令。这个过程主要包括以下几个步骤:
- 打包:Unity 编辑器将项目中的所有资源和逻辑代码编译成 JavaScript 文件。
- 资源转换:将 Unity 中使用的模型、纹理等资源转换成适合在浏览器中加载的格式。
- WebGL 渲染:使用 WebGL API 来渲染 3D 图形,WebGL 是一种在浏览器中绘制 3D 图形的标准。
- 加载与执行:最终生成的文件通过 HTTP 下载到客户端,并在浏览器环境中执行。
e. 应用场景
在线游戏、产品展示、虚拟现实 (VR) 和增强现实 (AR)
f. 相关教程
- unity3D官网教程:
使用 WebGL 模板 - Unity 手册 (unity3d.com)
二、3D地图解决方案
1. Echarts
a. 简介
ECharts 3D 地图功能是指在 ECharts 中通过特定配置来显示三维地理信息。虽然 ECharts 的核心并不包含专业的3D地图功能,但是开发者可以通过组合现有的2D地图和3D图表功能来创建接近于3D地图的可视化效果。此外,ECharts 的高度可定制性也允许开发者通过自定义扩展来实现更复杂的3D地图功能。
b. 主要功能
- 基本3D图表:ECharts 支持创建3D散点图、3D线图、3D柱状图等基本3D图表,可以用来表示地理位置上的数据分布。
- 自定义扩展:虽然 ECharts 本身没有提供专业的3D地图功能,但是开发者可以通过自定义扩展来实现更复杂的3D地图功能,比如叠加地形信息、显示建筑物模型等。
- 交互性:ECharts 提供了丰富的交互方式,包括缩放、旋转、平移等操作,可以让用户更好地探索3D空间中的数据。
- 数据绑定:可以将地理坐标数据与3D图表绑定,从而在3D空间中展示数据点的位置信息。
c. 应用场景
- 地理数据分析:ECharts 的3D地图功能可以用来展示和分析地理相关的数据,比如人口密度、气候条件等。
- 城市规划与建筑设计:可以用来展示城市规划方案或者建筑设计模型,在3D空间中直观地呈现建筑物的位置关系。
- 物流与交通规划:在物流行业中,可以用来展示货物运输路径;在交通规划中,可以用来模拟交通流量。
- 科学研究:对于地质学、气象学等领域,可以用来展示地形地貌、气候分布等。
- 商业智能:企业可以用来展示销售网点的分布情况,或者根据市场调研结果来展示不同地区的市场潜力。
d. 注意
虽然 ECharts 可以用来创建接近3D地图的效果,但对于专业级的3D地理信息系统(GIS),可能还需要借助其他专门的3D地图工具或框架,比如 Three.js 结合 GIS 数据,或者是使用专为3D地图设计的库如 CesiumJS 等。ECharts 更多的是作为一种轻量级的解决方案,适用于不需要特别精细的3D地图展示场景。
e. 示例
- 官方案例资源:Examples - Apache ECharts
f. 相关教程
2. Mapbox GL
a. 简介
- Mapbox GL 是一个现代的地图平台,它提供了一整套工具和服务,用于构建交互式、可定制的地图和地理位置服务。
- Mapbox GL 包括客户端库、服务器端组件和在线服务。
- Mapbox GL 的主要优势在于其高性能、灵活性和可定制性。
- 它适用于各种应用场景,包括地理位置服务、数据分析可视化、互动地图应用开发、移动导航、自动驾驶等。通过Mapbox GL,开发者可以快速构建功能丰富、视觉吸引人的地图应用。
b. 主要功能
- 矢量瓦片渲染:Mapbox GL 使用矢量瓦片(vector tiles)技术,这意味着地图数据是动态加载和渲染的,从而提供更快的响应速度和更小的数据量。
- WebGL 支持:它利用 WebGL 技术进行图形渲染,这使得地图可以在各种设备上平滑地缩放和平移,无需重新加载图像。
- 样式定制:Mapbox GL 允许用户定制地图的样式,包括颜色方案、符号图标等,以打造独特的品牌地图。
- 数据驱动的样式:Mapbox GL 支持数据驱动的样式定义,允许开发者根据数据属性动态改变地图元素的颜色、大小甚至形状。
- 开源:Mapbox GL 是一个开源项目,这意味着它拥有活跃的社区支持,并且可以免费使用。
- 集成 Mapbox 服务:Mapbox GL 可以与 Mapbox 提供的其他服务如 Mapbox Studio、Mapbox Tiling Service 或 Uploads API 集成,使用户能够访问和展示自己的地理数据。
c. 应用场景
地理信息服务和数据分析可视化、互动地图应用开发、移动导航和自动驾驶、虚拟现实和增强现实(AR)、产品展示和数据可视化、智慧城市、智慧园区。
d. 相关教程
- 官方案例资源:https://docs.mapbox.com/mapbox-gl-js/example/
- 官方 Api:https://docs.mapbox.com/
3. Cesium
a. 简介
- Cesium 是一款开源的基于 JavaScript 的 3D 地图框架,它利用了现代 Web 技术,如 HTML5、WebGL 和 WebAssembly,来提供跨平台和跨浏览器的三维地理空间数据可视化。
- 支持大规模地形渲染和实时数据流,支持丰富的 API 来控制和扩展地图功能,交互式 3D 地球和地图应用的创建
b. 主要功能
- 多视图支持:Cesium 支持以 2D、2.5D 和 3D 形式展示地图,无需为每种视图分别编写代码。
- 动态地理信息数据可视化:Cesium 能够使用时间轴动态展示具有时间属性的数据,支持使用符合OGC 标准的 WMS、WMTS 等多种地图服务。
- 多种数据格式支持:Cesium 支持加载 KML、GeoJSON 等格式的数据绘制矢量图形,以及加载 3D Tiles 和 glTF 格式的三维模型,包括点云、倾斜摄影等大规模模型数据。
- 高性能和高精度:Cesium 对 WebGL 进行优化,充分利用硬件加速功能,并提供底层渲染方法进行可视化,包括绘制大型折线、多边形、广告牌、标签等API,以及控制摄像头和创造飞行路径等坐标、向量、矩阵运算方法。
- 开源和免费:作为一个开源项目,Cesium 是免费使用的,拥有活跃的社区支持和持续的更新。
c. 示例
d. 应用场景
地理信息系统(GIS)、城市规划与设计、航空与卫星图像的可视化、数字孪生、智慧城市、智慧园区、数据可视化
e. 相关教程
- Cesium 官网案例:https://sandcastle.cesium.com/?src=3D%20Tiles%20Feature%20Styling.html
- Cesium 中文 API:http://cesium.xin/cesium/cn/Documentation1.72/index.html
- Cesium 中文基础教程:https://github.com/hujiulin/CesiumJS-tutorial
- Cesium 120+ 实战效果:https://blog.csdn.net/weixin_45782925/article/details/123269490
